落地式家用通风台扇结构设计方案

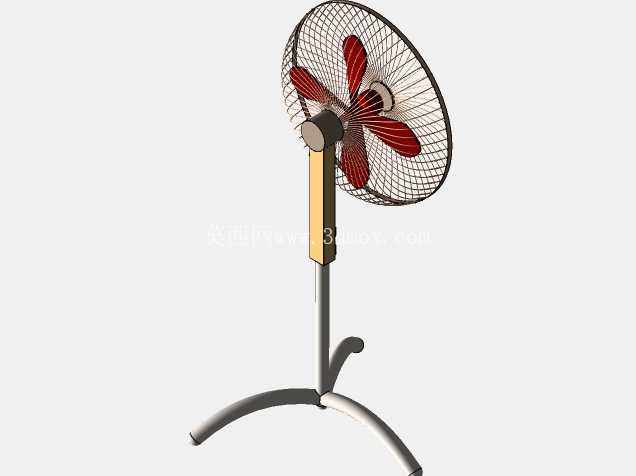

　　这款落地式通风台扇的三维结构设计，首先围绕民用场景的送风需求展开，日常可放置在客厅、卧室、小型办公隔间等区域，用于加速局部空气流通，在闷热环境下带走人体表层热量实现降温，也可在室内晾晒小件衣物时辅助加快空气流动提升晾干效率，还能配合空调使用打散室内冷量，避免局部温度过低的同时提升整体温控均匀性。从结构设计逻辑来看，整体采用立式落地布局，底部为三脚弧形支撑底座，三个支脚呈120度均匀分布，支撑脚末端做圆弧过渡处理，既避免尖锐边角磕碰伤人，也能在不额外增加底座配重的前提下，将整机重心稳定控制在支撑面中心范围内，即便受到轻微侧向触碰也不易发生侧翻，底座中心向上延伸出金属材质的立杆，作为整机的主要承重支撑结构，立杆中段设置有高度调节卡位结构，可根据使用场景的坐姿、站姿送风需求，在一定范围内调整扇头的离地高度，适配不同的送风高度要求。

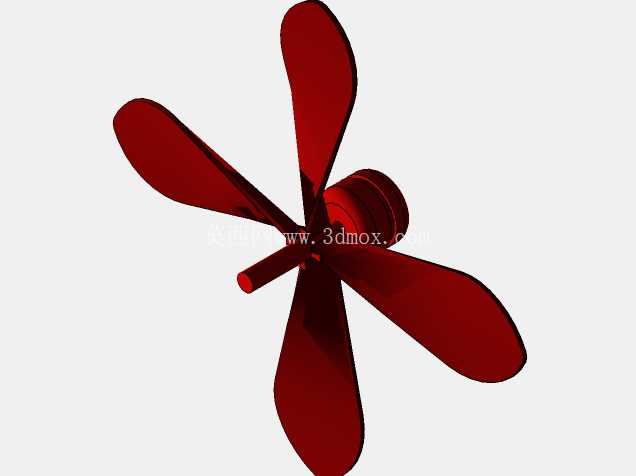

　　扇头部分的核心送风组件为五片弧形扇叶，扇叶采用不等距排布设计，相比等距扇叶能有效打散转动时产生的周期性气流脉动，降低送风过程中的风噪与结构共振，扇叶曲面经过弧度优化，转动时可将轴向进风定向推送至前方区域，送风覆盖范围可覆盖前方1.5米至5米的扇形区域，近距离送风不会产生过硬的冲击感，远距离也能保持稳定的气流输送。扇叶外侧包裹的圆形网罩采用径向辐条搭配环形加强筋的结构，网罩栅格间隙控制在12毫米以内，既不会阻碍气流通过，也能避免手指误入接触运转的扇叶造成机械伤害，网罩分为前后两部分，采用卡扣式连接结构，无需额外工具即可快速拆分，方便后续清理扇叶与网罩上积附的灰尘。

　　扇头与立杆的连接部位设置有俯仰调节转轴，可在向上15度至向下30度的范围内调整送风俯仰角度，满足不同高度位置的定向送风需求，连接部位的阻尼结构经过扭矩匹配，调整角度后可保持姿态稳定，不会因扇叶运转产生的振动出现角度自行偏移的问题。整机的安装边界方面，三脚底座完全展开后的最大外接圆直径为600毫米，放置时需要预留直径不小于700毫米的平整地面空间，避免支脚悬空导致支撑不稳，扇头最大仰角状态下整机最高点离地高度为1350毫米，最低高度调节状态下扇头中心离地高度为800毫米，安装放置时需要确保扇头前方3米范围内无大面积遮挡物，避免阻碍气流输送影响送风效率。

　　结构设计过程中充分考虑了民用场景的使用安全性，所有外露结构件均做圆角钝化处理，没有尖锐的棱角突出，立杆表面采用喷塑处理，既提升了金属件的防锈能力，也避免金属导电带来的安全隐患，扇叶采用轻质工程塑料材质，在保证结构强度的前提下降低了转动惯量，启动时的冲击电流更小，运转时的动平衡表现更优，可减少长期运转对轴承的磨损，提升整机的使用寿命。从结构装配逻辑来看，整机分为底座组件、立杆组件、扇头连接组件、扇叶组件、网罩组件五个独立模块，各模块之间采用快装结构连接，生产装配时可实现模块化组装，提升装配效率，后续维护时也可单独拆分故障模块进行更换，降低维护成本。在气流组织设计上，扇叶转动时从网罩后侧进风，经过扇叶的导流增压后从前方网罩送出，形成连续的柱状气流，相比无叶风扇的气流损失更小，送风距离更远，相比传统吊扇的安装灵活性更高，无需固定在顶面结构上，可根据使用需求灵活移动摆放位置，适配不同的使用场景。
