内置USB2.0集线器防护外壳结构

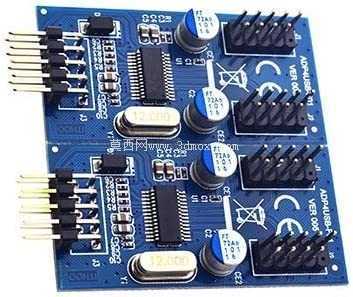

　　该结构件面向设备机箱、控制柜、桌面扩展坞及小型电子装置内部的USB接口扩展场景，主要承担1至4路USB2.0集线器或分路器电路板的包覆、定位与防护作用。实际使用中，这类小型集线器常被布置在工业设备操作面板后侧、检测台架内部、3D打印控制箱、小型自动化设备辅柜以及嵌入式测试工装中，用于把主板或上位机的一个USB通道扩展为多个外设连接口，连接鼠标键盘、U盘、调试模块、传感器转接器、摄像头或数据采集模块。裸露电路板在设备装配、检修和长期运行过程中容易受到线束拉扯、金属碎屑、灰尘、误触碰和局部挤压影响，因此外壳的核心价值不在于外观装饰，而在于为内部PCB提供稳定的安装边界和绝缘防护。

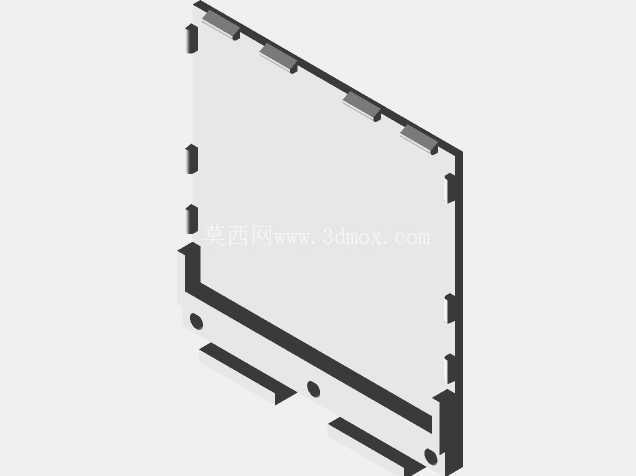

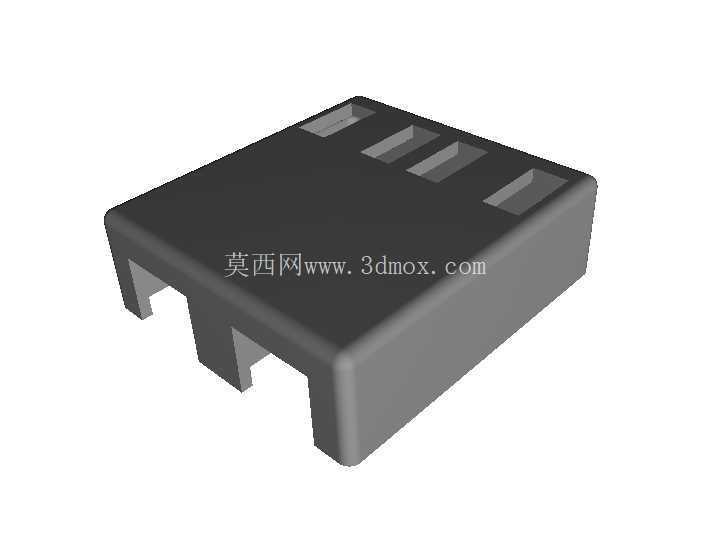

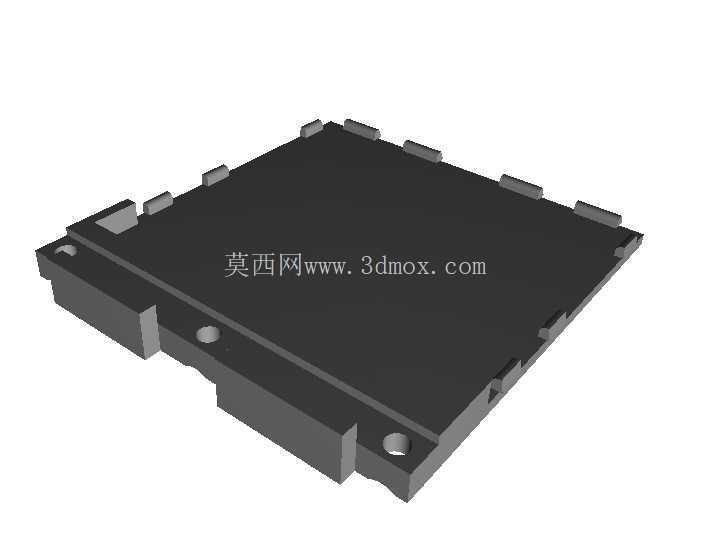

　　从结构形式看，模型采用近似长方体的紧凑盒体，主体轮廓简洁，壁厚围绕内部电路板和接口位置布置。外壳一侧预留USB接口对应的开口区域，多个开口按接口排列方向分布，使插头能够沿直线方向插入，避免插装时与壳体边缘发生干涉。端部还设置独立的开口区域，用于容纳上游连接端或主接口位置。壳体外形没有复杂曲面，整体以直壁、圆角过渡和平面包覆为主，这种处理方式适合3D打印、小批量机加工或塑料注塑验证，也便于在设备内部狭窄空间中进行排布。

　　设计思路上，外壳优先保证接口对位和拆装便利性。集线器电路板通常厚度较薄，接口沿板边焊接，若外壳定位不准，插头插入时会产生偏载，长期使用可能造成USB焊盘受力开裂。因此盒体内部需要围绕PCB边缘、接口根部和连接器高度形成约束，使电路板在壳内不发生前后窜动。外壁在接口附近保留足够平直的导向面，可减少用户盲插时的侧向力。对于多口版本，相邻接口之间的隔筋位置需要兼顾插头本体宽度，不能只按金属接口尺寸留孔，否则常见U盘或较宽USB插头会相互挤占。模型在外观上体现出多接口并列布局，结构设计时应围绕标准USB-A插头占用宽度复核孔位间距。

　　安装边界方面，这类内置集线器并不一定依赖螺钉固定，很多场景下直接卡在线槽旁、粘贴在机箱内壁或置于控制面板后方的空闲区域。因此外壳外表面应尽量平整，便于背胶、扎带或卡扣固定。盒体长宽高需要随内部PCB尺寸确定，外部轮廓应在接口伸出方向留出插头插拔空间，在出线方向留出线缆弯曲半径。若用于金属机柜内部，壳体还能降低电路板焊点与机柜壁面意外接触的风险；若用于非金属设备内，则主要起到防尘、防拉扯和提高装配一致性的作用。

　　在工程建模时，需要先建立PCB、USB-A母座、连接线缆和典型插头的包络体，再反向生成壳体。接口开口不能简单按连接器外形裁切，应在插口周围保留承受插拔力的实体区域，同时让壳体不遮挡插头金属壳进入路径。壳体上下盖或前后套的配合方式可根据加工条件选择，打印件可采用轻微过盈配合、卡扣或螺钉柱，注塑件则可增加止口、加强筋和熔接痕避让结构。由于USB2.0设备速率不高，外壳对电磁屏蔽的要求通常弱于高速通信器件，但在工业现场强干扰环境下，仍可根据需要在内侧增加金属屏蔽层或选用导电材料。

　　该结构的实用性体现在把零散的集线器电路板转化为可固定、可维护、可重复装配的功能组件。设备检修时，防护壳能让线束走向更明确，接口位置更容易识别；批量装配时，统一外壳可以减少不同批次电路板裸露安装带来的差异。对于需要在有限空间内扩展USB接口的装置，这种盒体设计兼顾了接口防护、插拔导向、空间占用和后期维护，是小型电子配件在机械设备内部集成时的典型结构方案。
