ElectroCookie面包板PCB防护安装壳体

　　这款壳体结构面向桌面电子原型开发、教学实验平台、小型工控验证装置这类场景使用，核心作用是给ElectroCookie规格的面包板及搭载的PCB电路板提供物理防护与规整安装载体。日常电子调试工作里，裸露的面包板散放在工作台面，很容易被焊锡渣、金属碎屑掉落造成引脚短路，拉扯杜邦线时也会带动整块板移位，甚至扯断焊接好的元件引脚，这款外壳就是针对这些实操痛点做的结构设计。

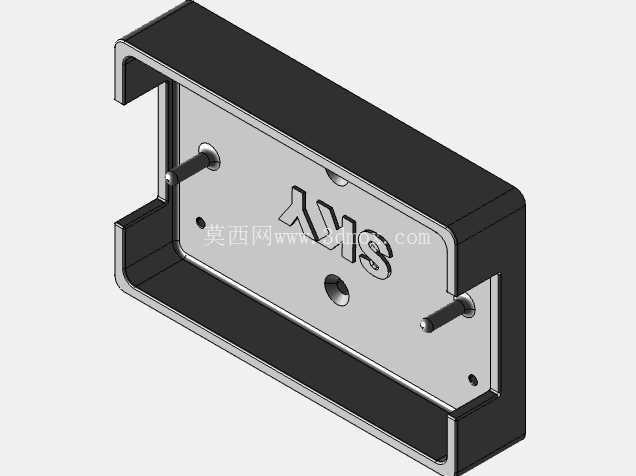

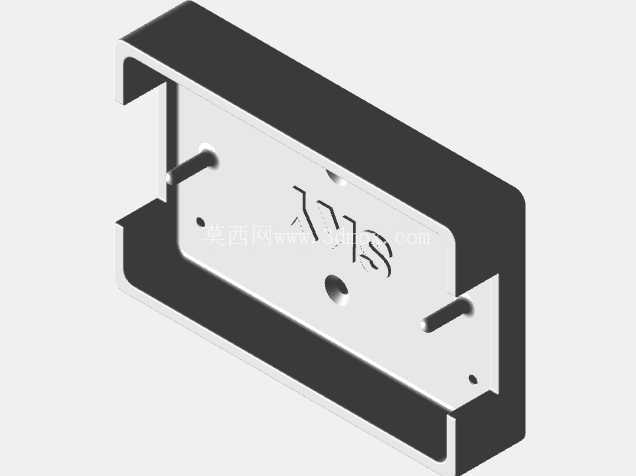

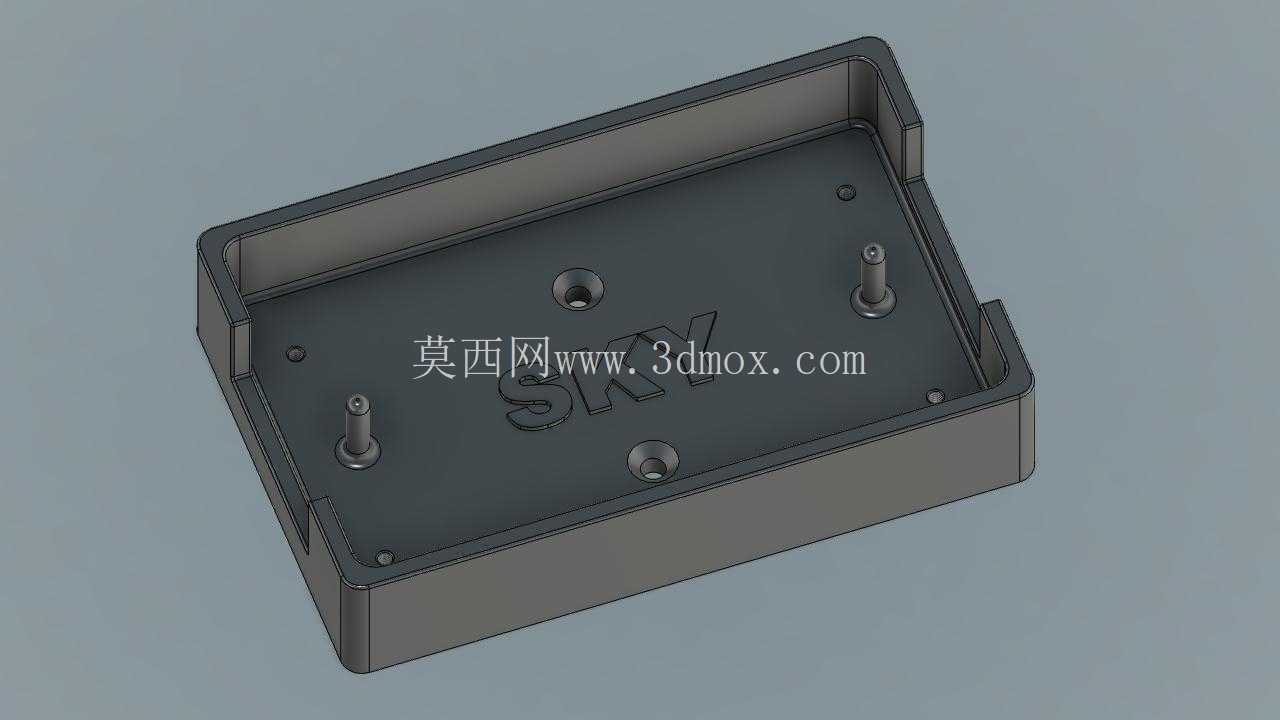

　　从壳体内部结构来看，底座平面预留了四根带中心孔的定位安装柱，柱体高度和面包板、PCB的安装孔位精准匹配，装配时电路板直接对准柱体落位，用自攻螺丝或者铜柱锁紧就能完成固定，不需要额外在壳体内侧粘贴双面胶或者打胶固定，后期拆解更换电路也十分方便。底座边缘做了连续的围边结构，围边高度刚好覆盖面包板的侧边厚度，既可以阻挡桌面上的杂物从侧边滑入电路板底部，也能在多块实验平台堆叠存放时，避免上层物件直接挤压电路板上的插装元件。壳体其中一侧的围边特意留出了缺口，这个缺口是走线通道，调试时外接的电源线、信号下载线、传感器引线可以直接从缺口引出，不需要把线材压在壳体合缝位置，避免合盖时夹伤线材绝缘层，也不用在壳体侧面额外开孔走线。

　　设计思路上没有做多余的复杂曲面，整体采用等壁厚的矩形槽型结构，壁厚均匀控制在注塑工艺合理区间，量产时采用普通ABS或者PC注塑成型即可，不会出现局部壁厚不均导致的缩痕、填充不满问题。底座平面上的定位凸耳和安装孔位完全参照对应面包板的安装孔距排布，孔位同轴度公差控制在合理范围，电路板落位时不会出现孔位错位强行锁螺丝导致电路板变形的问题。壳体四个外角做了小圆弧过渡，没有尖锐直角，既避免日常拿取时划伤手部，也能降低注塑件直角位置的应力集中，减少壳体跌落时边角开裂的概率。

　　安装边界方面，壳体的外轮廓尺寸完全适配对应规格面包板的长宽，围边内侧和面包板侧边预留了微量间隙，电路板放入时不会出现卡滞，也不会因为间隙过大导致电路板在壳体内横向晃动。底部的安装柱端面和壳体底面之间保留了足够的支撑高度，电路板焊接面的突出引脚不会直接触碰壳体底面，避免引脚和壳体摩擦掉屑，也给底部预留了一定的空气流通空间，电路工作时产生的热量可以顺着底部空隙自然散出。如果需要把整个实验模块固定到机柜面板或者设备台面上，壳体底座的平整底面也可以直接搭配背胶或者额外打沉孔锁附，不需要再额外做转接支架。

　　实际使用中，这款壳体既可以在原型调试阶段收纳裸露的面包板电路，让实验台面走线更规整，也可以在小批量试制的临时验证设备里作为成品防护外壳使用，省去单独开模定制外壳的周期，结构上所有特征都兼顾了手工3D打印和注塑量产的工艺可行性，不管是个人开发者打印单件使用，还是小批量注塑供货都能适配。
