适配宏碁sa240y的可调节显示器支撑座

　　这套支撑结构的开发起点，是桌面工位改造里反复遇到的显示器原配底座痛点：不少23.8到24英寸级别的办公屏出厂自带支架要么俯仰调节行程极短，要么底座占用桌面纵深过大，键盘、手绘板、桌面收纳件很难在屏幕下方排布，部分第三方升降架又存在夹装厚度受限、桌沿无夹持空间的问题。这款环形支撑件直接对应宏碁sa240y这类常规24寸显示器的安装适配需求，整体外轮廓直径做到215mm，中心安装位的适配厚度区间覆盖20mm到30mm，不需要在桌面打孔，也不用依赖桌沿夹边，直接平放在工作台面即可完成承托。

　　从实际工位场景来看，它的适用范围并不局限于普通办公桌面：工业现场的工控操作台往往是厚台面或者一体化封边台面，夹装式支架根本无处固定，这款平放式支撑环可以直接搁在操作台面的防滑垫上；学校机房、共享办公区的桌面经常轮换外设，不需要反复松紧夹座螺丝，挪动工位时直接拿起就能转移；甚至很多DIY装机玩家把显示器竖过来放、或者在屏幕下方塞小型Soundbar、桌面路由器的时候，原配底座的支脚会和下方设备干涉，这个环形结构的外圈承托点全部落在最外侧圆周，中心到外圈之间全部是镂空区域，屏幕下方的空间完全开放，走线、放小型外设都不会被支脚挡住。

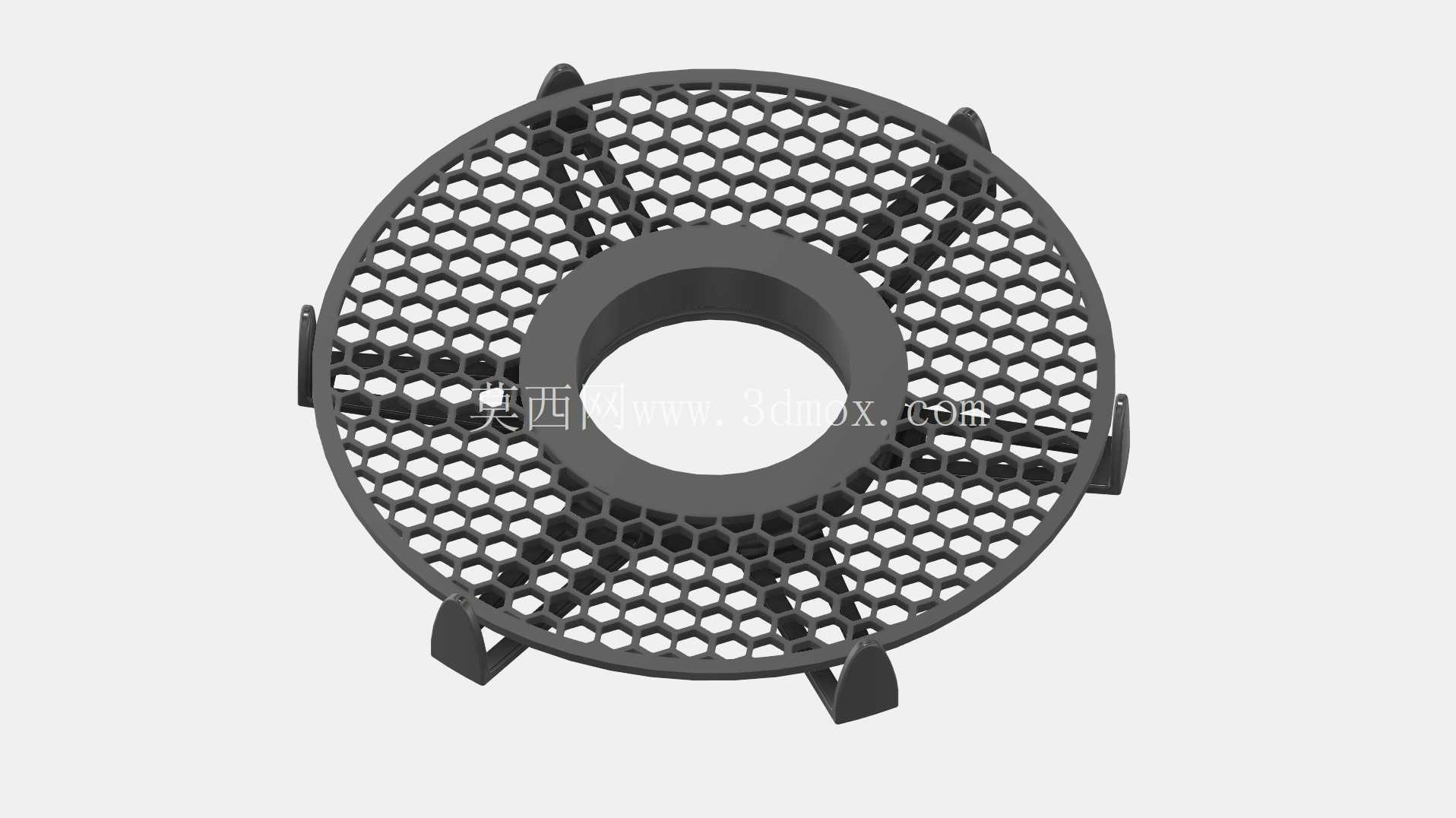

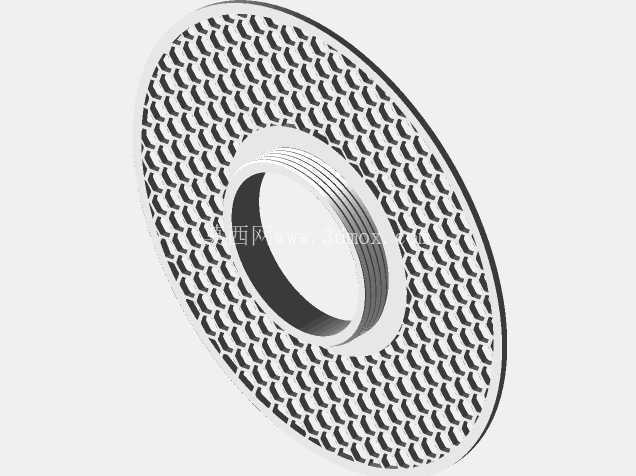

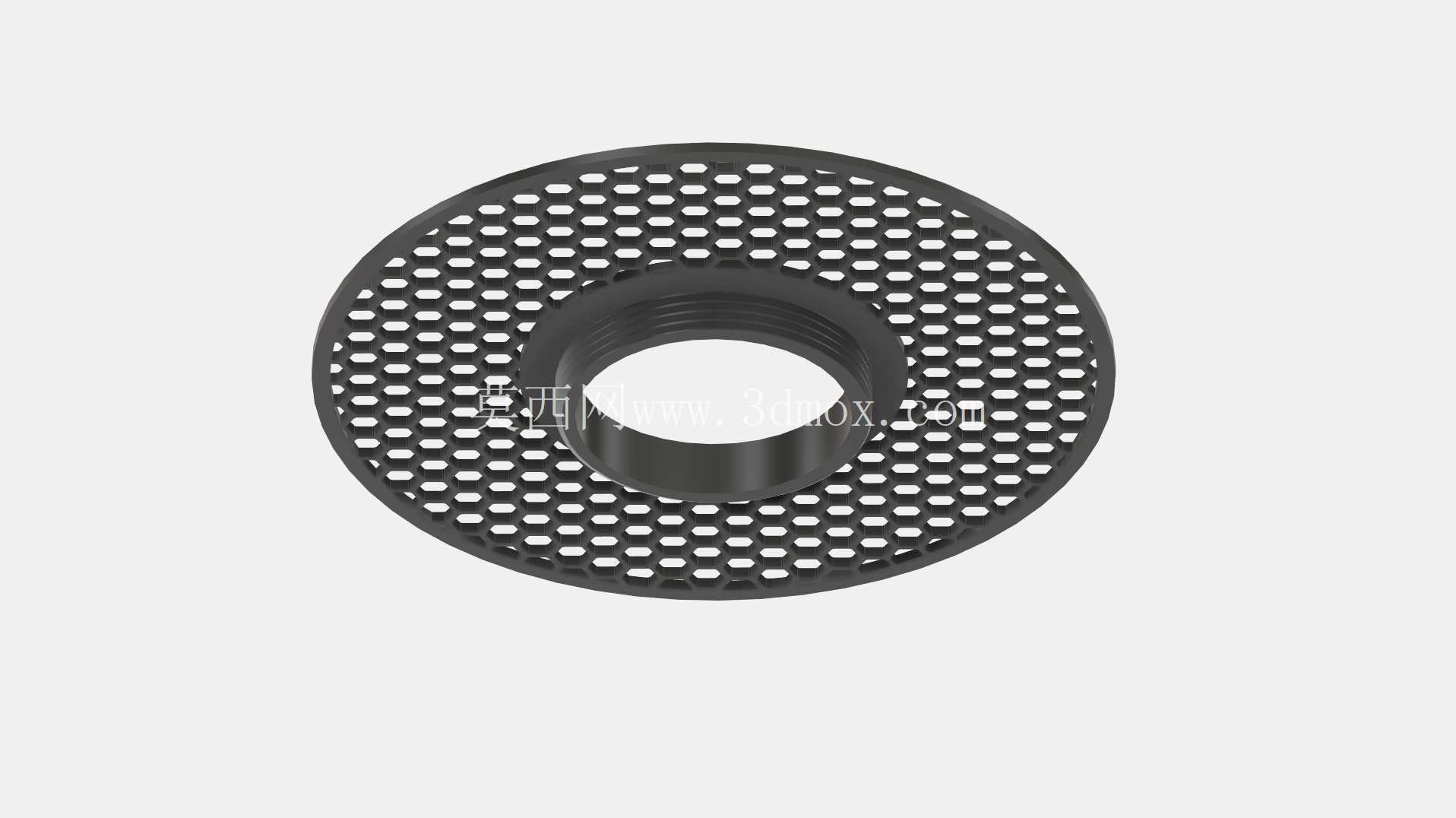

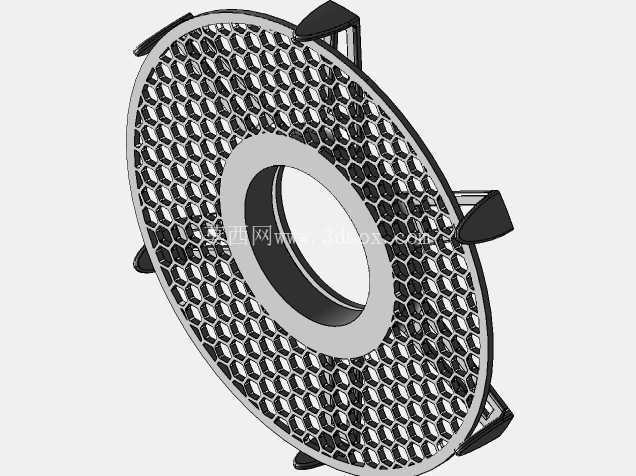

　　结构设计上最有特点的就是整面的蜂窝网格构型，很多人第一眼会觉得镂空是为了省材料，实际工程考量要更务实：首先是刚性和重量的平衡，实心圆盘如果做到215mm直径，哪怕用3mm壁厚的塑料件，整体重量也会偏大，搬运、调整俯仰角度的时候很费劲，而正六边形蜂窝的网格排布，在径向和周向都有连续的筋条传力，24寸显示器整机重量通常在3到4公斤，载荷从中心安装座向外圈六个均匀分布的支脚传递的时候，每一段蜂窝筋都能分担弯矩，不会出现普通平板镂空件容易发生的翘曲变形。其次是通风需求，不少用户会把迷你主机、硬盘盒或者散热底座直接放在显示器支架下方，实心背板会挡住热气流上升，蜂窝网格的开孔率超过60%，热空气可以直接穿过支架盘面流通，不会在屏幕底部积热。还有注塑工艺的考量，大面积实心塑料件冷却的时候很容易出现缩痕、内应力变形，蜂窝状的均匀筋位让整个零件的壁厚几乎保持一致，注塑充模的时候料流路径均匀，冷却收缩同步，成型后盘面的平面度更容易控制，不会出现放上去晃荡的跷跷板问题。

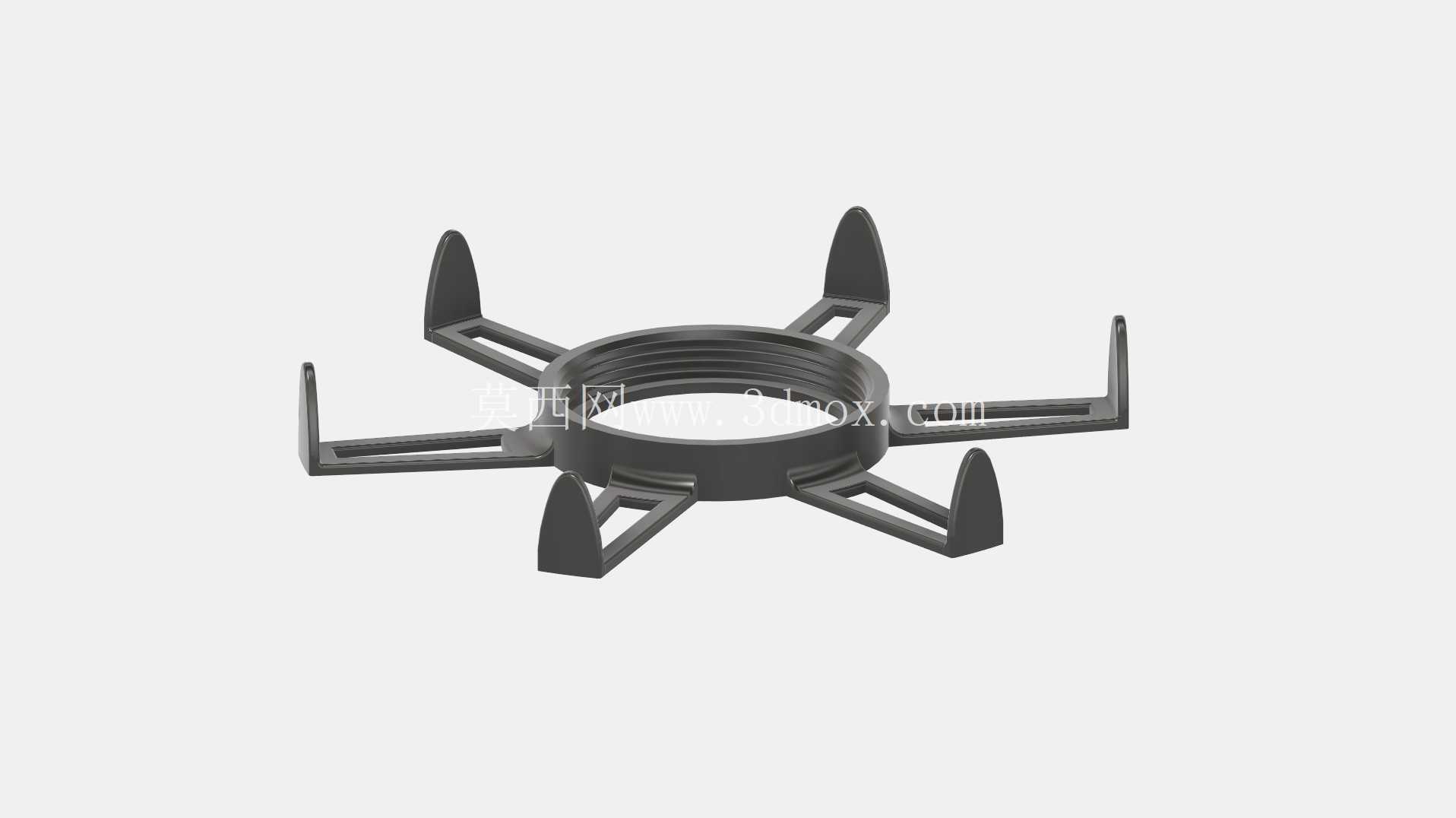

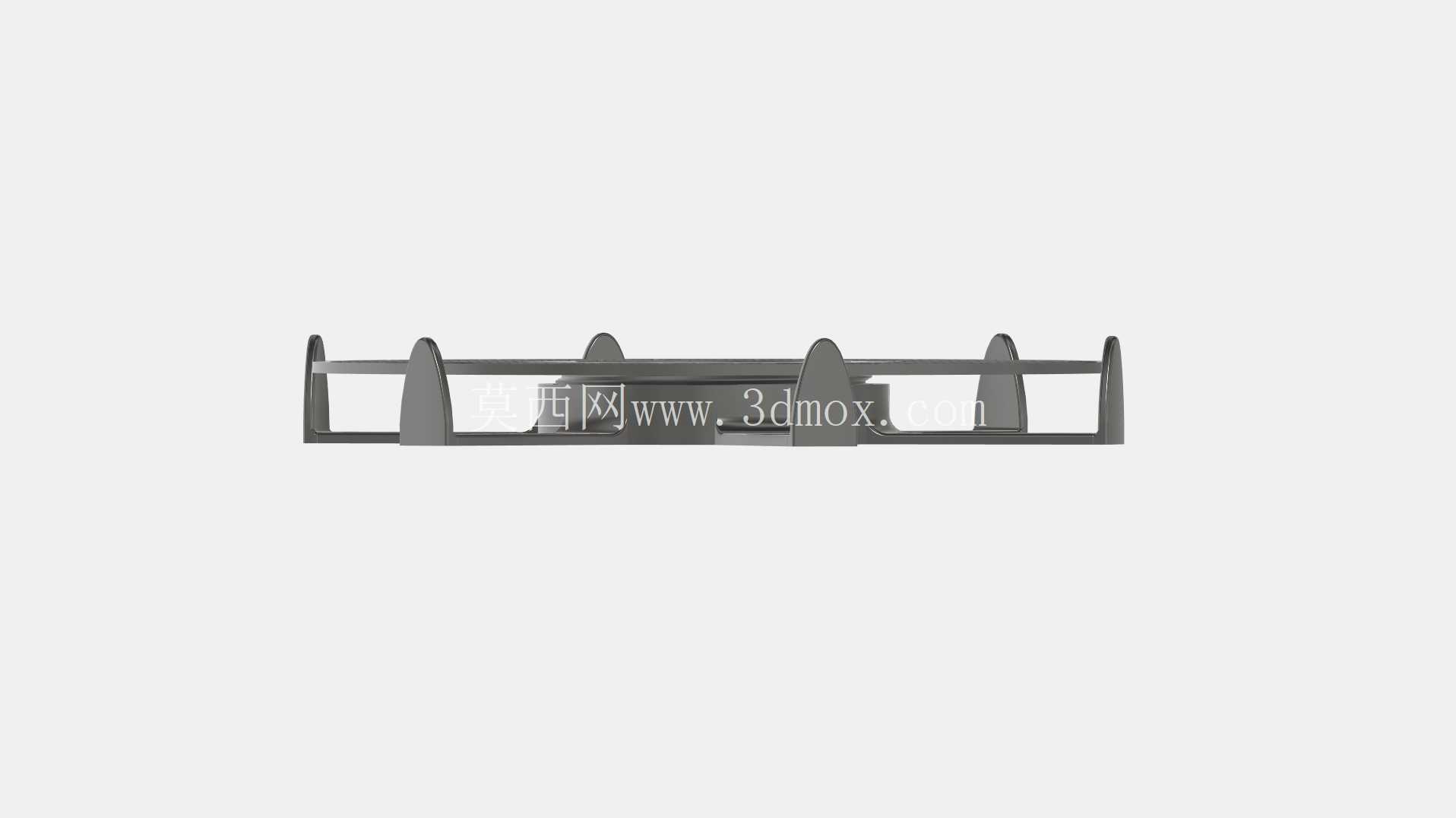

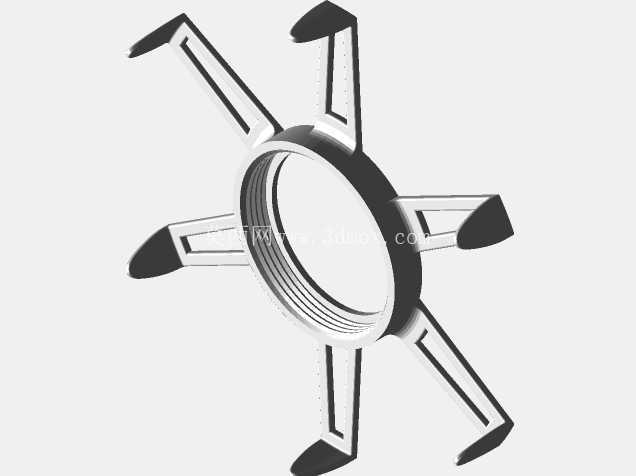

　　中心的安装套筒是整个零件的受力核心，内孔和端面的公差需要和显示器背部的安装凸台匹配，20到30mm的厚度适配区间，意味着可以在套筒内部加装不同厚度的阻尼垫片，用户调整屏幕俯仰角度的时候，垫片和转轴之间的摩擦力可以悬停在任意倾斜角度，不会一松手屏幕就往下垂。外圈圆周上均匀布置的六个卡扣式支脚，并不是直接和桌面硬接触，每个支脚的末端都做了向下的折边，接触桌面的位置可以粘贴橡胶防滑垫，一方面增大和木质、玻璃、金属桌面的摩擦力，整个支架放上去之后哪怕用户拖动屏幕调整位置，支架也不会跟着在桌面上打滑；另一方面软胶垫可以吸收桌面的轻微振动，比如旁边放桌面打印机、敲击键盘的时候，屏幕不会出现轻微的抖动晃眼。

　　安装边界这块需要在选型的时候提前核对：整个支架的最大外径215mm，所以桌面摆放位置至少需要留出220mm见方的平整区域，中心套筒的轴向高度决定了屏幕装好之后，屏幕底部距离桌面的净空大概在80mm左右，这个高度刚好可以塞进标准的108键机械键盘的前部，不用的时候把键盘推到屏幕下方，能省出很大一块桌面操作空间。和常见的四点式X型支架不同，这款环形六脚支撑的接地跨度更大，哪怕用户不小心碰到屏幕边角，六个支点形成的支撑多边形覆盖范围更广，整机的抗倾覆能力更强，尤其是把屏幕调整到最大俯仰角度的时候，重心偏移也不会超出支撑环的外接圆范围，不会出现向前翻倒的风险。

　　做结构校核的时候可以重点关注两个位置：一个是中心套筒和蜂窝盘面衔接的过渡圆角，这里是弯矩最大的区域，圆角半径不能小于2mm，避免应力集中导致反复调整角度之后出现开裂；另一个是外圈六个支脚和蜂窝外圈的连接位，支脚承受整个设备的竖直支反力，筋条要从蜂窝外圈直接延伸到支脚末端，不要做突然的截面突变。如果后续要衍生适配更大尺寸的27寸显示器版本，只需要把外圆直径加大到250mm左右，同步增加蜂窝筋的壁厚到1.8mm，中心套筒的尺寸保持通用，就能沿用整套蜂窝构型的设计逻辑，不需要重新做整体的结构布局。
