电脑内存风冷散热模组结构设计

项目分类:通用机械零部件 发布时间:2024-12-07 ID:831883
  • 电脑内存风冷散热模组结构设计
  • 电脑内存风冷散热模组结构设计
  • 电脑内存风冷散热模组结构设计
  • 电脑内存风冷散热模组结构设计
  • 电脑内存风冷散热模组结构设计

  这套散热结构面向台式机内存条的主动风冷散热场景,在高负载超频、长时间渲染、工业工控机连续运行、工作站多任务运算等工况下,内存条颗粒表面温度会持续攀升,高温不仅会触发内存降频保护,还会导致数据读写错误、系统蓝屏甚至硬件加速老化,该模组通过主动导流的方式将内存工作产生的热量快速带走,把内存颗粒的工作温度稳定控制在合理区间。

  从整机布局来看,常规台式机主板的内存插槽紧邻CPU散热塔与机箱前置风道,多数裸条内存仅依靠表面空气自然对流散热,当机箱内部风道被显卡、CPU散热器遮挡时,内存区域很容易形成热量淤积。这套模组将轴流风轮布置在内存槽位的正上方区域,风轮运转时形成垂直向下的定向气流,气流直接冲刷内存颗粒表面的散热接触面,再顺着内存插槽两侧的预留间隙向机箱前后方向导出,不会和CPU散热器的上风道形成气流对冲,在紧凑MATX机箱、ITX小机箱这类内部空间局促的装机场景下,风道适配性表现更好。

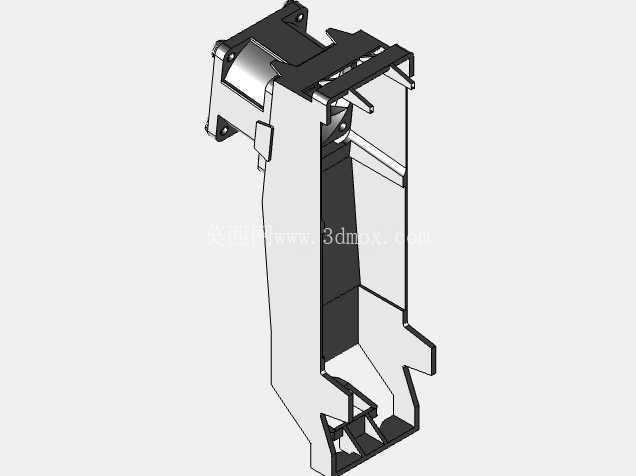

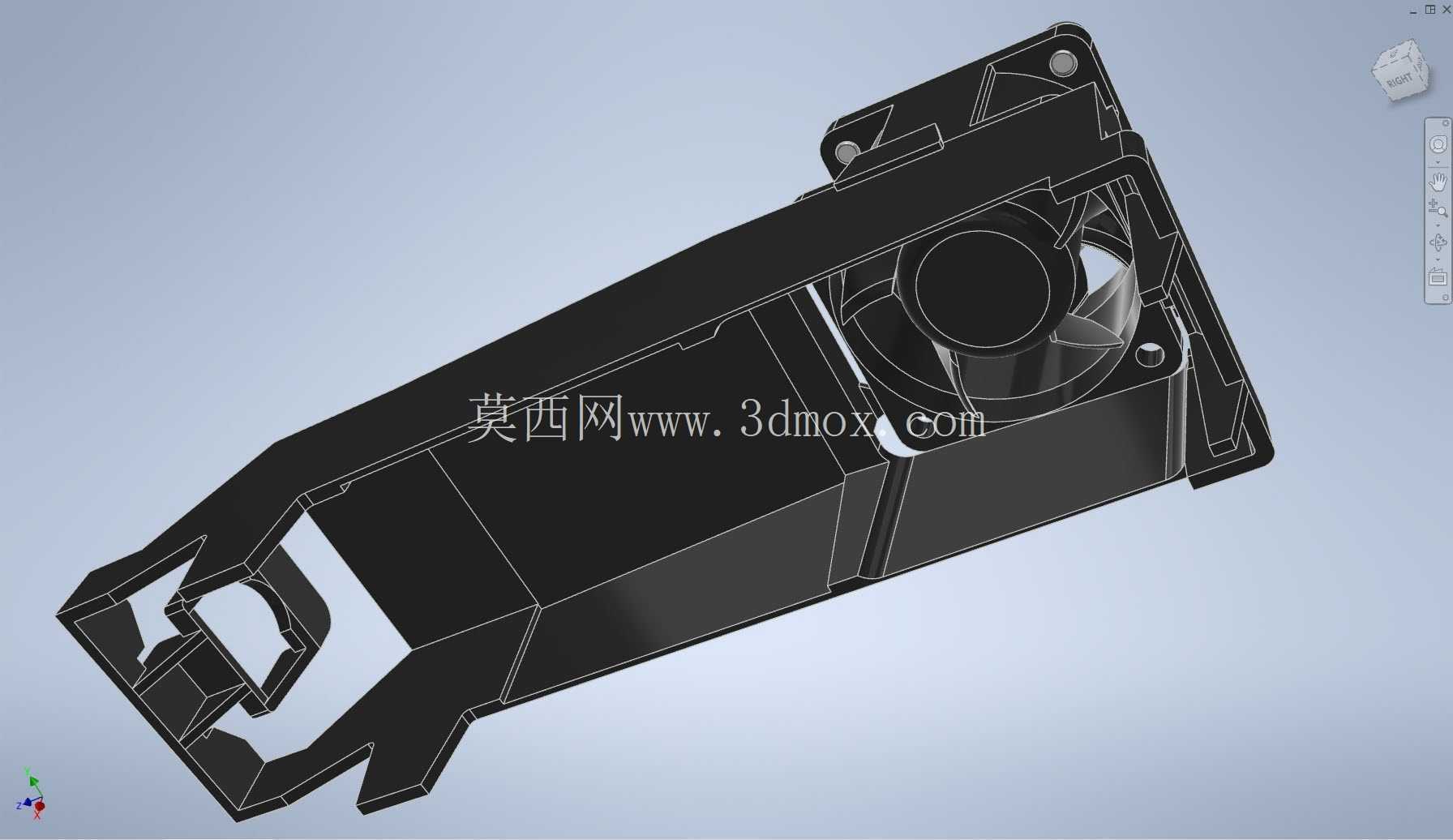

  结构设计上,模组下半部分为长条形卡扣基座,基座整体轮廓贴合标准台式机DDR内存的长条外形,基座两侧设计有弹性卡勾结构,安装时卡勾可以直接卡在内存PCB板的上下边缘,不需要额外打孔或者使用粘接固定,拆装时只需要轻轻掰开两侧卡勾就能完成模组拆卸,不会损伤内存PCB板上的贴片元件。基座的内腔预留了和内存颗粒位置对应的避让空间,安装后基座底面可以和内存颗粒表面的导热垫紧密贴合,内存颗粒工作产生的热量先通过导热垫传导到基座壳体,再被上方风轮产生的高速气流带走,热量传导路径短,换热效率远高于无主动送风的被动散热马甲。

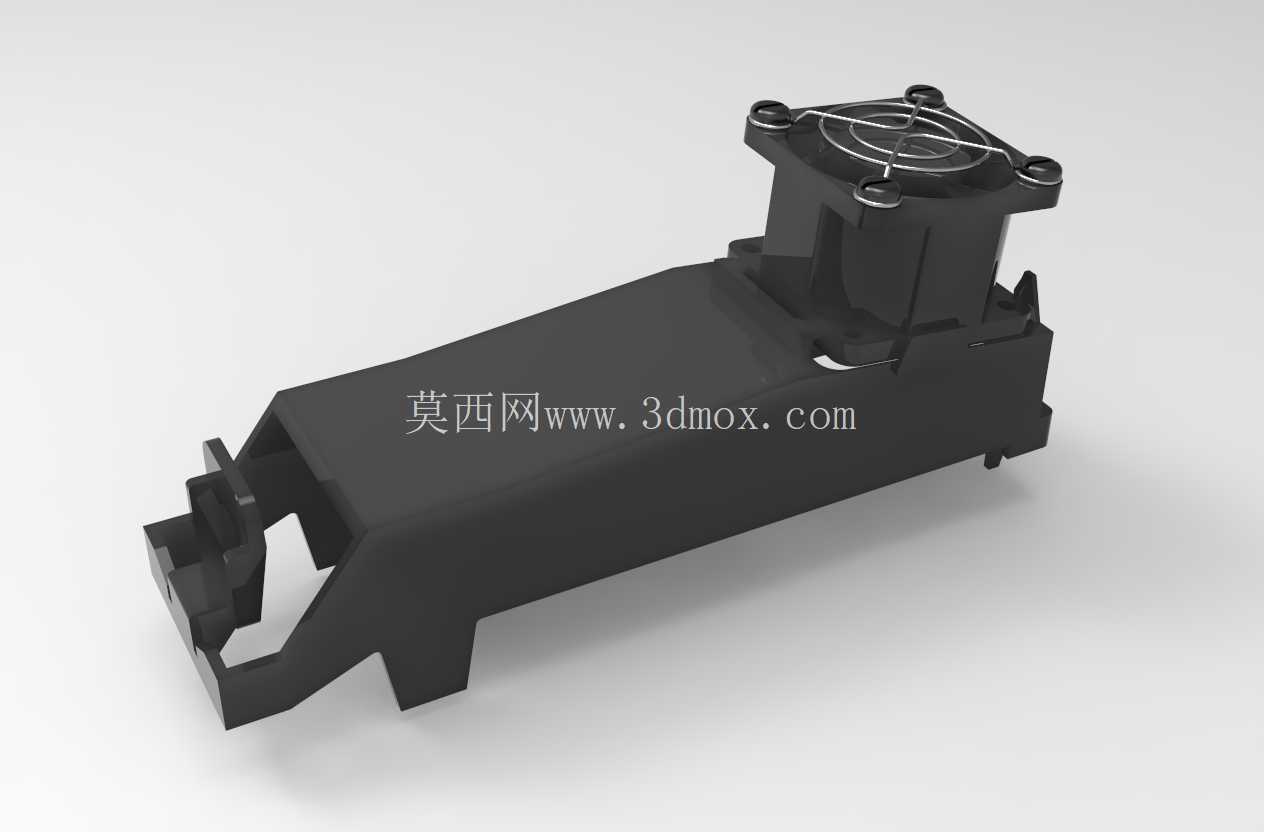

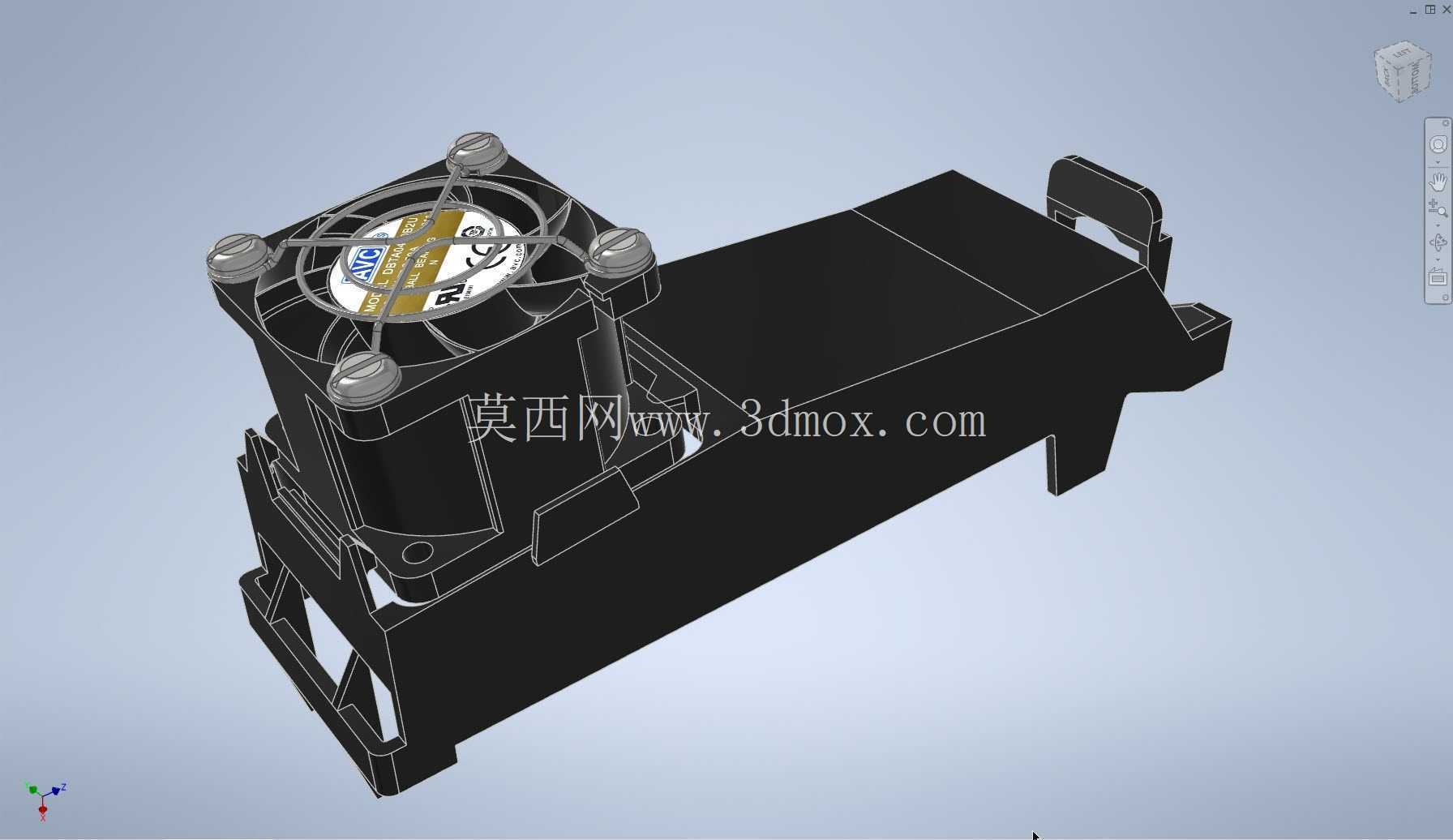

  模组上部的风轮安装座做了加高支撑设计,支撑柱的高度经过匹配校核,既保证风轮和下方内存散热面之间留有足够的进风间隙,避免风轮转动时和内存表面的 tall 版散热马甲发生运动干涉,同时整体总高度控制在主流CPU塔式散热器的下方间隙范围内,不会出现安装后和CPU散热器、机箱侧盖发生碰撞的问题。风轮外圈设置了方形防护边框,边框四角做了安装孔位预留,既可以固定风轮本身,也能避免装机过程中线缆剐蹭到高速转动的风轮叶片,提升长期运行的安全性。

  安装边界方面,整套模组沿内存长度方向延伸,覆盖标准内存的全部颗粒排布区域,宽度方向和内存PCB宽度基本对齐,不会侵占相邻内存插槽的安装空间,用户在主板上插满四根内存的工况下,每一根内存都可以独立装配该散热模组,相邻模组之间预留有3-5毫米的通风间隙,不会出现模组互相贴死导致风路堵塞的问题。基座前端的卡扣位置做了让位缺口,避开内存插槽两端的原生塑料卡扣,用户不需要拆卸主板上的内存固定结构,直接把内存正常插入插槽扣紧之后,再把散热模组从上往下扣合在内存外侧即可完成装配,装机操作门槛很低。

  在细节处理上,所有和内存接触的棱边都做了圆角过渡,不会割伤内存PCB板的绝缘漆层,风轮供电线从基座侧边的走线槽内引出,可以顺着主板背面的走线孔梳理到主板供电插针位置,不会在机箱内部形成杂乱的飞线干扰风道。针对工控机长期不间断运行的使用场景,风轮的支撑座做了加厚加强筋设计,长期运行下的抗振动能力更强,不会因为机箱内部风扇、硬盘运转带来的微振动导致卡扣松脱。这套结构既可以适配普通家用台式机的内存散热改装,也可以用于小型工控主机、边缘计算终端内部的内存散热升级,在环境温度偏高的机房、工业车间现场的控制主机中,能有效降低内存高温引发的设备故障概率。
