多孔散热折弯钣金防护外壳结构

　　该钣金壳体属于小型设备外部防护与安装承载类零件，常见于控制模块、电源单元、仪表组件、小型执行机构或嵌入式电气装置中。它的核心作用并不是单纯形成一个封闭盒子，而是在有限空间内同时完成防护、散热、定位、装配和维护避让。壳体顶面布置多组长条形通风孔，孔位按规则阵列分布，能够在不明显削弱板面刚度的情况下形成连续气流通道。设备运行时，内部热量可通过槽孔向上或侧向散出，避免电子元件、线圈或小型传动部件因局部温升过高而影响稳定性。

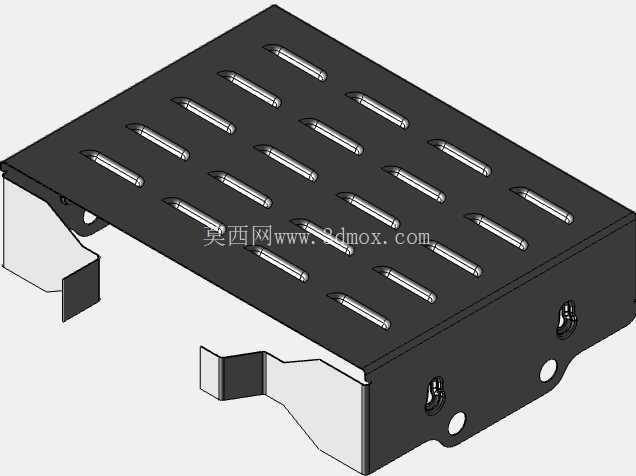

　　从结构形式看，该件采用薄板折弯成型，主体由顶板、两侧立边和端部折边围合而成。折弯边不仅提供外形边界，也承担加强筋的作用，使薄钢板在跨度较大的情况下仍能保持平面度，减少运输、装配和使用过程中的翘曲。侧板上设置圆孔与异形安装孔，可用于穿线、固定内部支架、连接底盖或配合螺钉完成整机装配。端部下方延伸出卡扣式折边，这类结构适合与底座、导轨或相邻钣金件进行快速扣合，能够减少紧固件数量，并在批量装配时提高操作效率。

　　设计这类钣金件时，首先要明确内部元件的最高轮廓、接线方向和维护位置。壳体不能只按外观尺寸绘制，而应把内部PCB、端子、连接器、绝缘片或小型机构的占用空间一并校核。顶面散热孔需要避开正下方敏感元件，防止金属碎屑、水滴或工具直接落入；侧边开孔则要兼顾走线半径和螺钉工具空间。折弯区域应保留合理法兰宽度，孔边到折弯线之间需要留出足够距离，避免冲孔后折弯产生拉裂、变形或孔位失真。对于需要反复拆装的部位，卡扣折边不能过度追求紧配，应考虑板材回弹、涂层厚度以及装配公差，否则现场安装时容易出现扣入困难或拆卸后塑性变形。

　　外形边界方面，该壳体呈低矮矩形罩状，适合安装在空间紧凑的设备夹层、控制柜内部或台式仪器底部。顶板大面积开孔后，仍通过四周连续折弯边形成框式承载结构；侧板的翻边高度决定了壳体抗扭能力，也决定了内部元件可利用的垂直空间。安装孔的位置应与被防护模块的固定点对应，孔距需考虑钣金件折弯后的累计误差。若壳体需要接地，还应在连接面保留少漆或导电接触区域；若用于有振动的工况，则可在折边处增加压筋、翻边孔或局部加强结构，提高固有频率，避免薄板共振产生噪声。

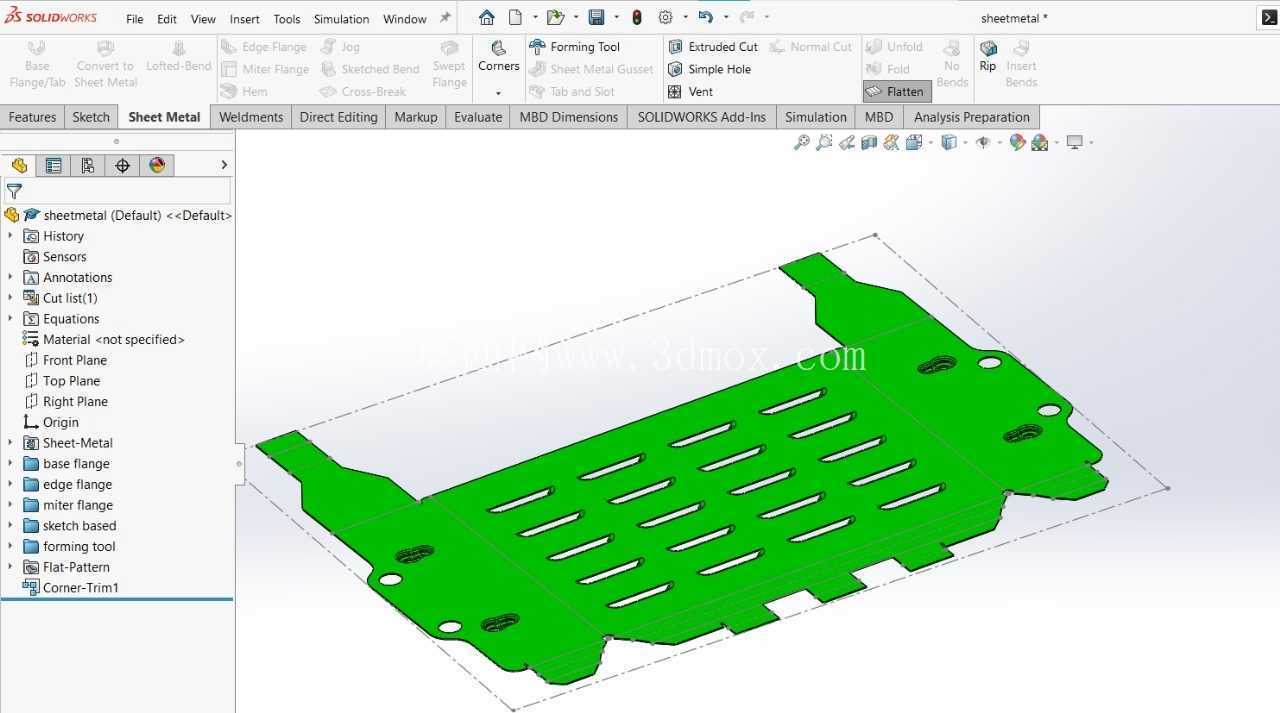

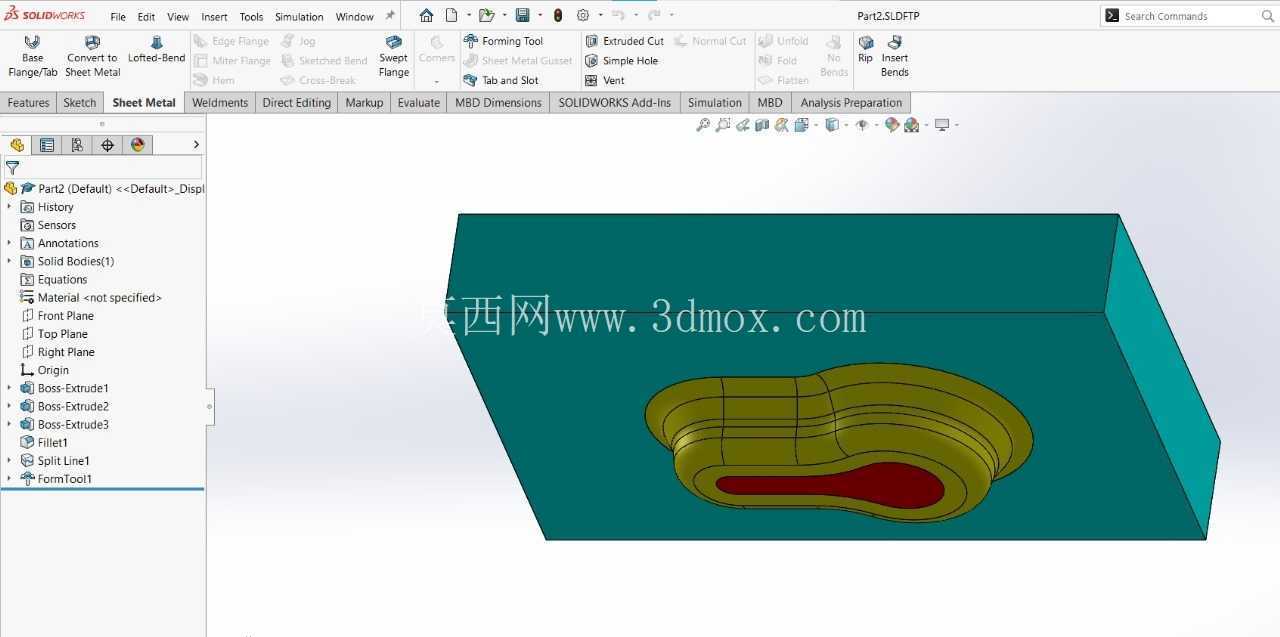

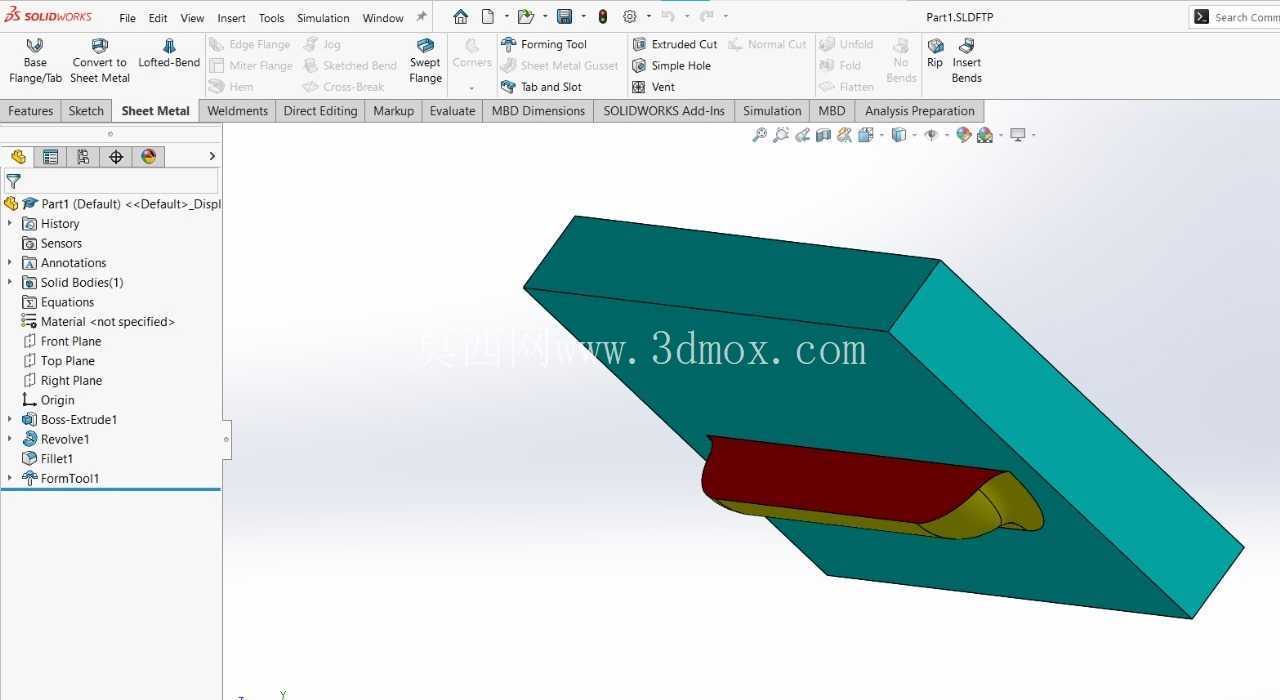

　　建模过程中，基体薄板、边线法兰、折弯、切除孔、阵列、成型特征和边角处理之间具有明确的先后逻辑。先建立主体轮廓，再生成折边，随后处理散热槽孔和安装孔，能够更真实地反映车间加工顺序。槽孔阵列的间距要兼顾通风面积与板面强度，孔端圆角可降低应力集中；侧板圆孔与腰形孔搭配使用时，腰形孔可吸收少量装配偏差，降低对孔位精度的过度依赖。端部卡扣的折弯角度、开口宽度和搭接量需要根据板厚与材料弹性确定，不能只在视觉上做出扣合形状。

　　在实际应用中，这类钣金外壳常用于需要轻量化、低成本和短周期制造的场景。相比铸造或机加工壳体，薄板折弯件开模费用低、修改方便，适合小批量设备和迭代较快的产品。表面可根据工况进行喷塑、电镀或氧化处理，以提高耐蚀性和外观一致性。结构设计时还要关注板材展开尺寸，折弯扣除、内R角、压死边、缺口避让等因素都会影响最终成型。若展开不合理，车间下料后可能出现折边干涉、孔位偏移或装配间隙不均。

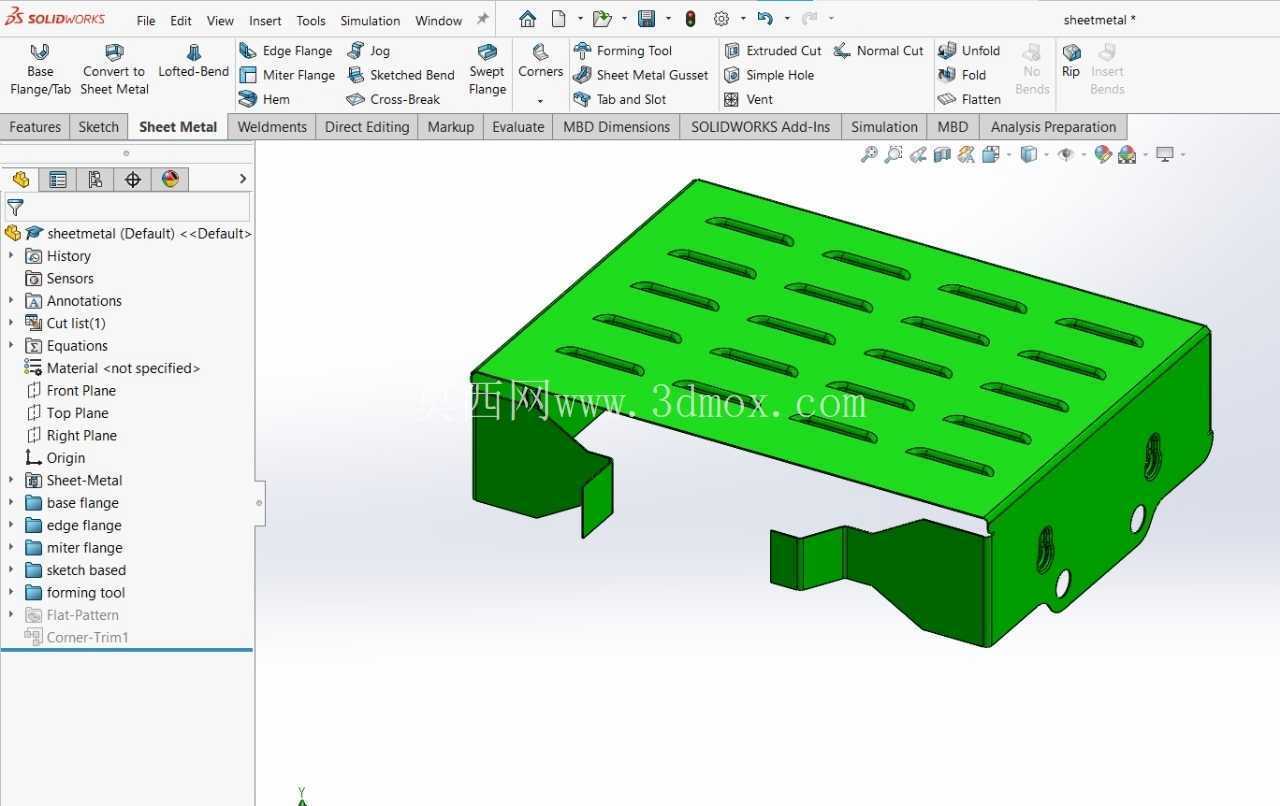

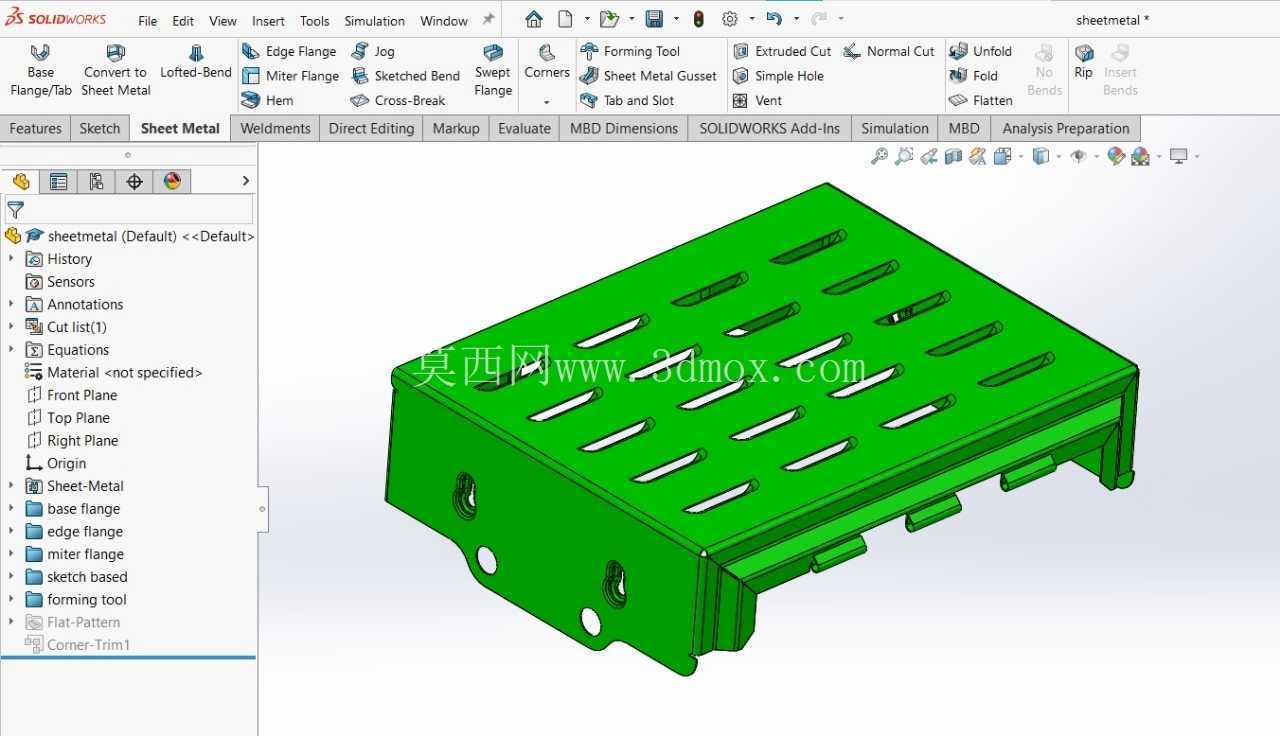

　　该模型完整呈现了一个钣金罩壳从平面板料到三维折弯件的典型构造思路：顶面负责散热与覆盖，侧板负责防护与连接，端部折边负责快速装配，开孔负责走线、固定和维护。对从事设备结构设计的人员来说，这类零件虽然外形简单，却能集中体现钣金设计中工艺约束、装配公差、散热需求和刚度平衡之间的关系。
