六缸径向发动机曲柄连杆机构结构设计

　　在航空动力、小型特种装备动力单元的应用场景中，径向发动机凭借其紧凑的径向布局、优异的功率重量比，始终占据着不可替代的位置，本次呈现的六缸径向发动机核心传动结构，围绕动力输出的稳定性、部件运动的干涉规避做了全细节的结构落地。从实际用途来看，这套结构承担着将六个气缸内活塞的往复直线运动，转化为曲轴旋转扭矩输出的核心职能，是整台发动机动力传递的核心枢纽，所有气缸沿曲轴中心呈放射状均匀排布，相比直列、V型布局，能在更小的轴向尺寸内布置更多气缸，大幅压缩动力单元的整体轴向安装空间，适配对轴向尺寸有严格限制的轻型动力装备场景。

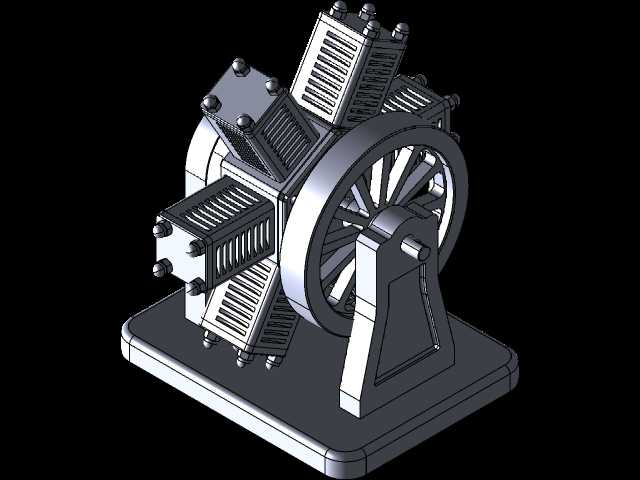

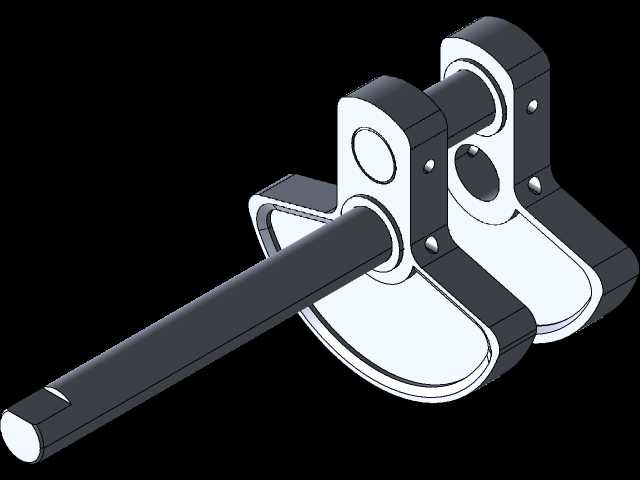

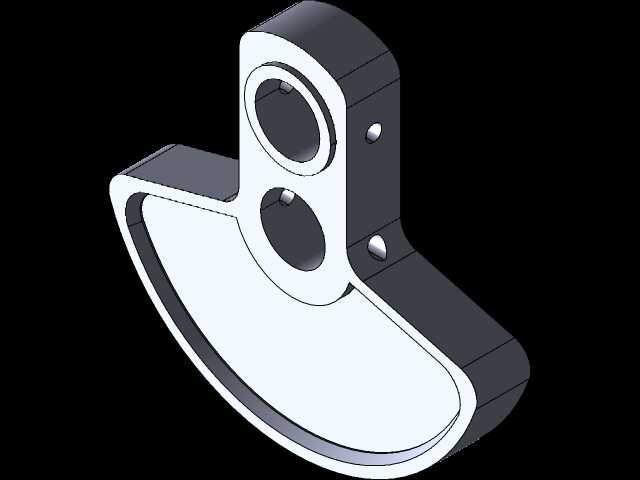

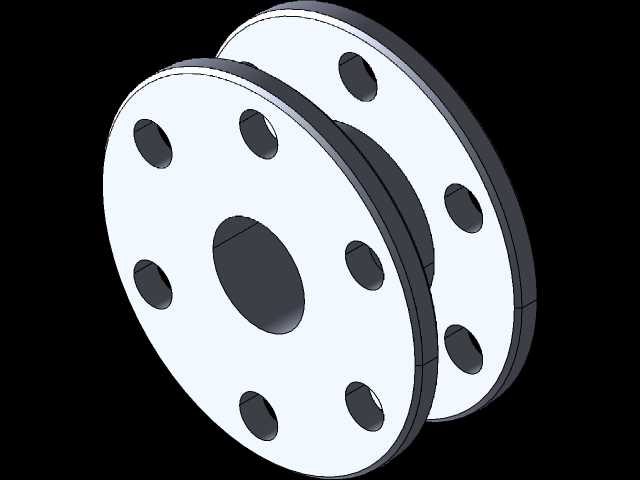

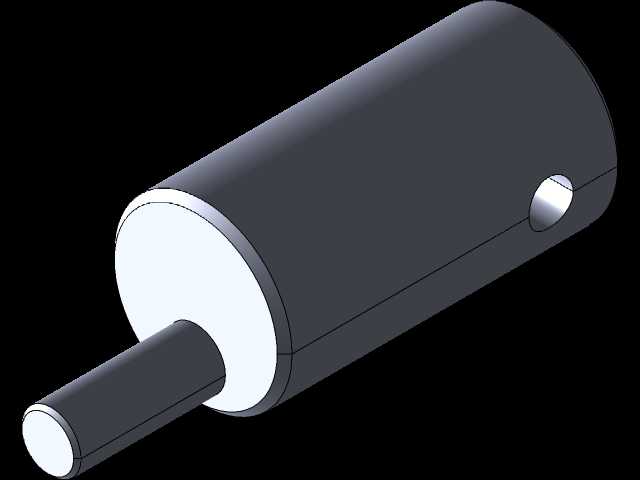

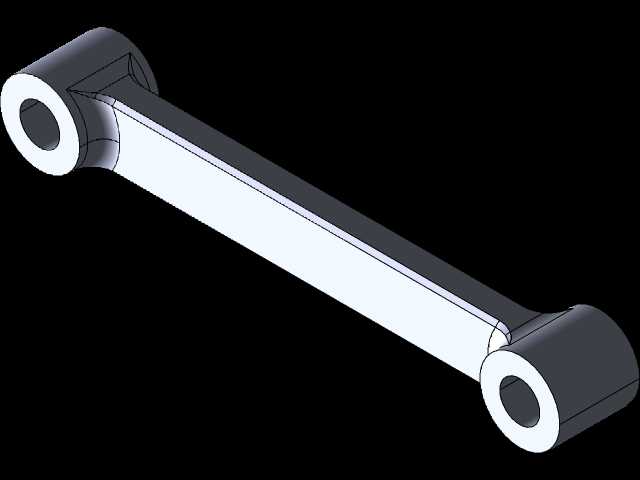

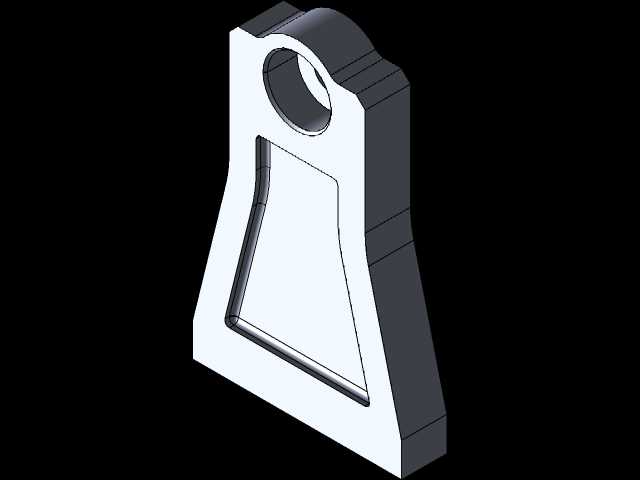

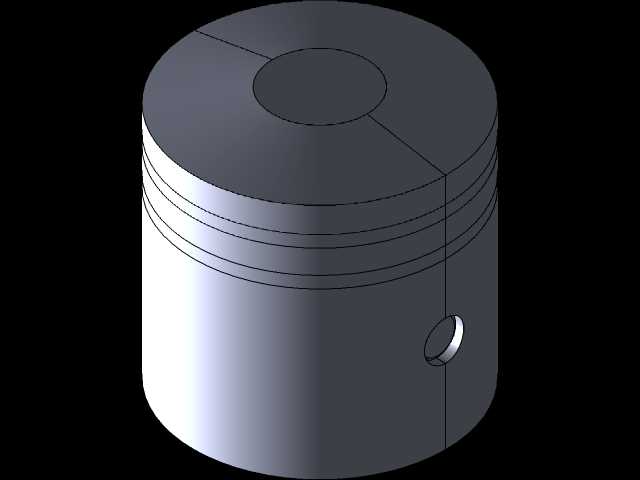

　　从功能特性上看，这套结构的曲轴采用整体式锻造结构设计，主轴颈与曲柄销的过渡位置做了大圆角应力缓释处理，能有效承受六个气缸交替做功带来的交变冲击载荷，避免应力集中导致的曲轴疲劳断裂；曲柄两侧的配重块经过精确的动平衡计算，偏心质量与活塞连杆组的往复运动质量完全匹配，能在额定转速范围内将一阶、二阶往复惯性力完全平衡，大幅降低整机运行时的振动水平，减少支撑结构的载荷负担。连杆组件采用分体式大头设计，大头轴瓦与曲柄销的配合间隙预留了热膨胀余量，能适配发动机持续高负荷运行时的温升带来的尺寸变化，避免抱轴故障；连杆小头通过活塞销与活塞连接，销孔内预留了润滑油道的安装位置，可对接机体内部的压力润滑回路，保证高速往复运动时的摩擦副始终处于良好润滑状态。

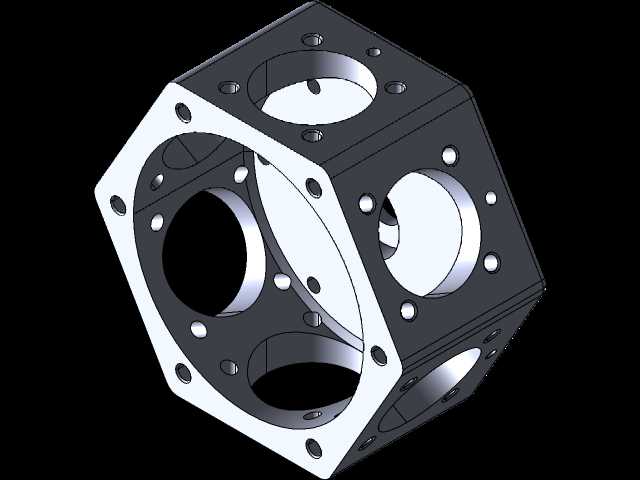

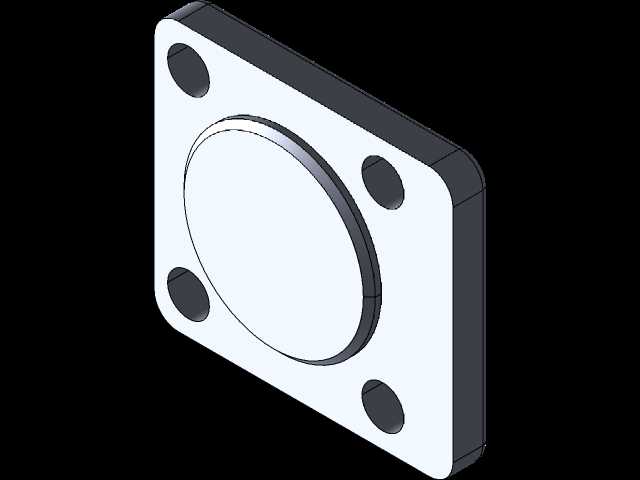

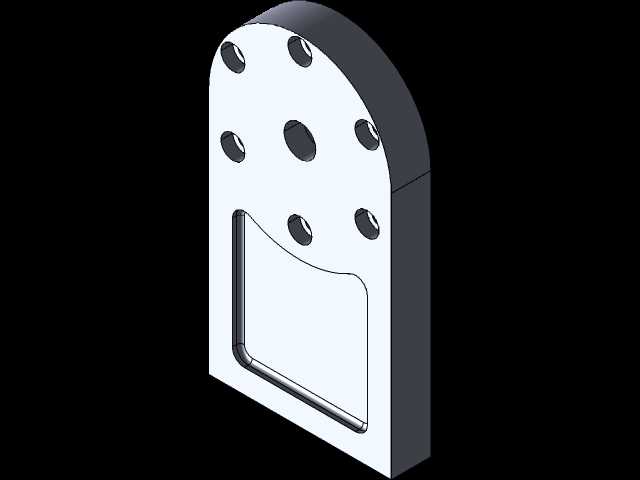

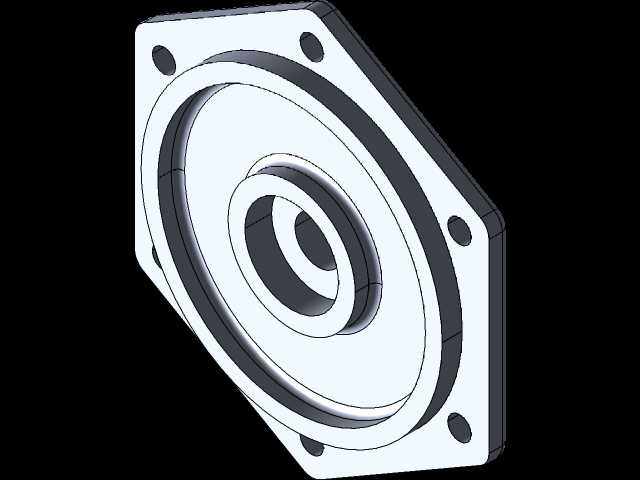

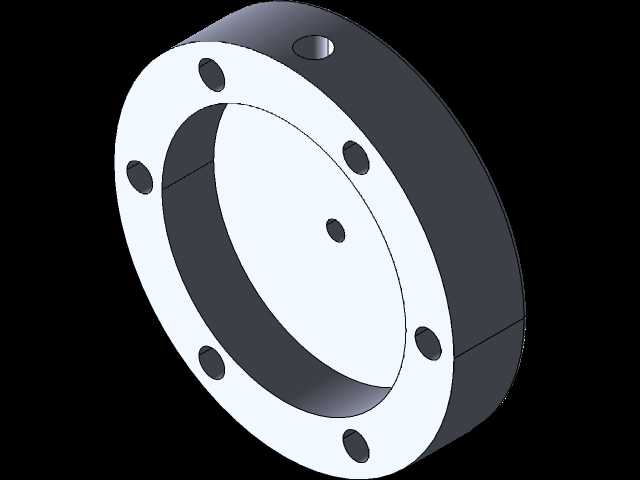

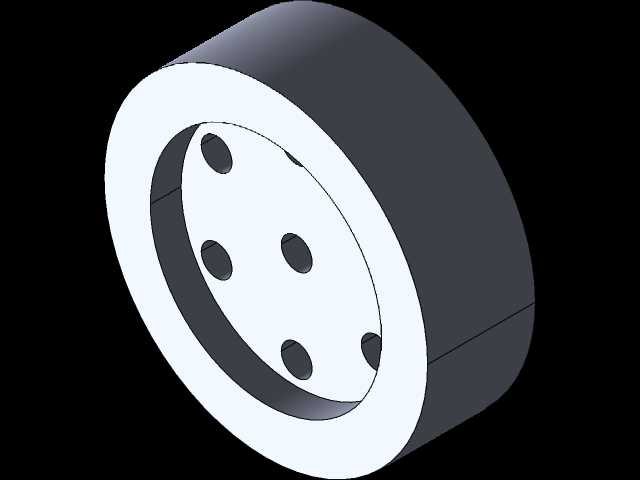

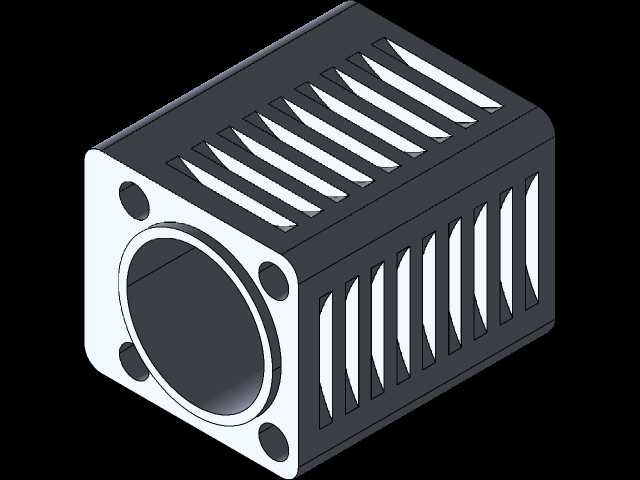

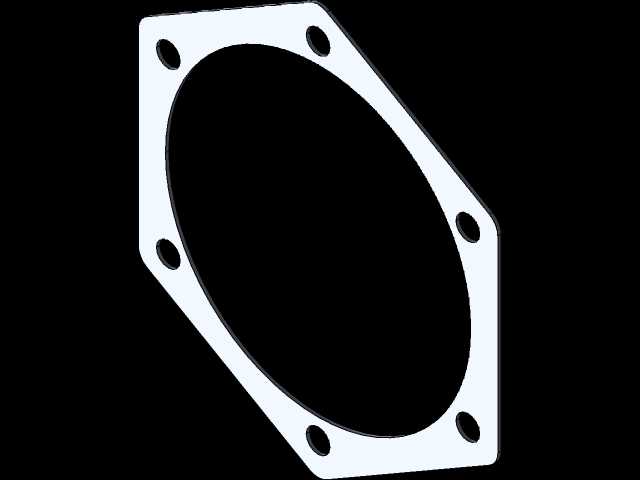

　　设计思路上，整个结构优先考虑了装配工艺性，曲轴的支撑轴承座采用剖分式结构，上下轴承座通过定位销精准定位，螺栓连接的预紧力经过扭矩校核，既能保证轴承座的连接刚性，又不会因预紧力过大导致轴承孔变形影响配合精度；六个气缸的安装法兰面沿曲轴中心呈60度夹角均匀分布，法兰面的平面度、与曲轴中心的位置度公差都做了严格的公差约束，保证每个气缸的活塞运动轴线都能精准交汇于曲轴中心，避免活塞运行时出现偏磨，降低气缸套的异常磨损速率。

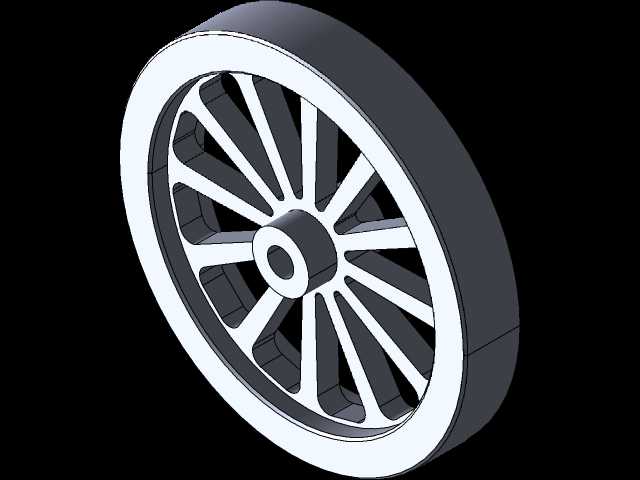

　　从外形尺寸与安装边界来看，这套核心传动结构的最大径向尺寸由曲柄配重块的回转半径决定，设计时已预留了配重块与曲轴箱内壁的安全间隙，避免高速运转时出现运动干涉；曲轴的输出端采用标准的花键连接结构，可直接对接离合器、减速器等下游传动部件，输入端预留了启动电机、磁电机的安装接口，无需额外做结构改装即可完成动力附件的装配。整个结构的所有运动部件的运动包络都经过三维运动仿真验证，在全行程范围内不存在部件干涉，活塞在上止点、下止点位置时，与气缸盖、曲轴箱的安全间隙都符合内燃机设计的规范要求，润滑油路的开孔位置避开了应力集中区域，不会对部件的结构强度造成负面影响。在实际选型应用时，可根据配套装备的功率需求，调整气缸缸径、曲柄半径的参数，匹配不同排量的动力输出需求，支撑结构的安装孔位采用标准化的孔距设计，可直接适配同系列径向发动机的曲轴箱安装接口，降低整机开发的结构改造成本。
