铝合金法兰支座带筋支撑安装结构

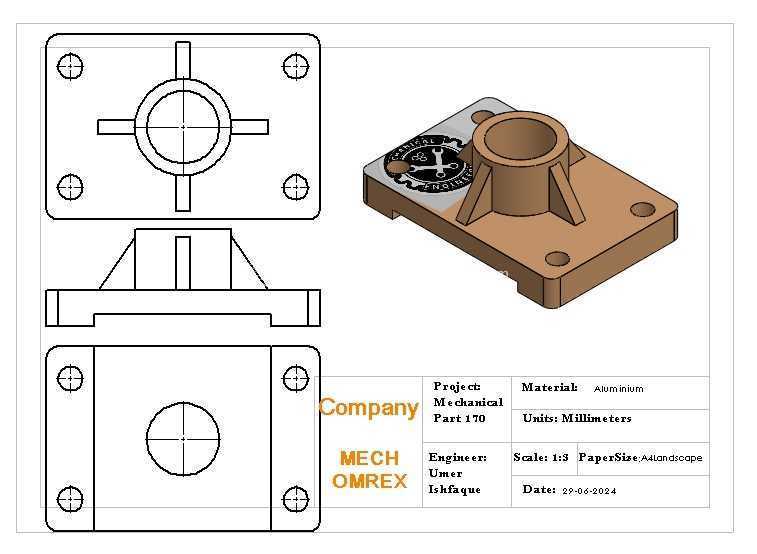

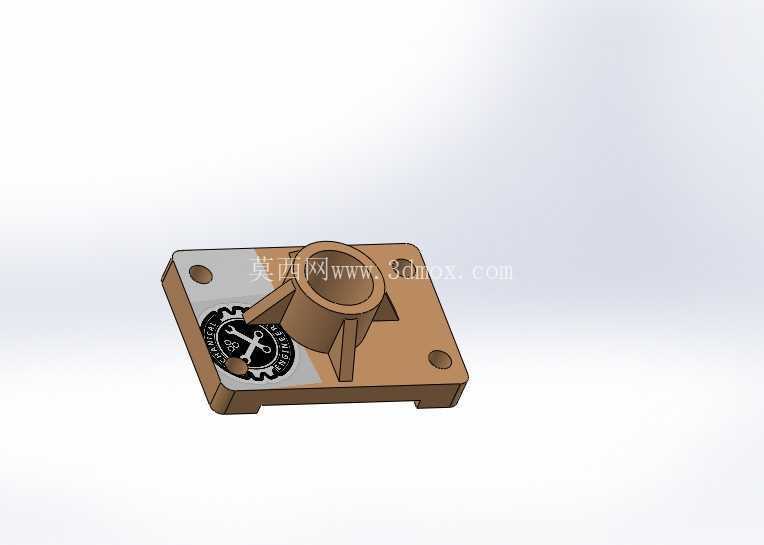

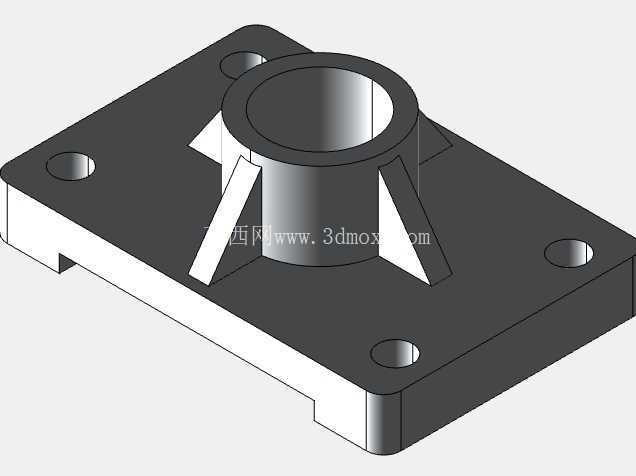

　　在流体控制管路、小型调压装置以及仪表安装工位中，承托类支座往往需要同时承担管口定位、载荷分散和安装基准三项任务。这套带方形底板的圆筒支撑件，正是围绕这类工况完成的结构方案：底板四角预留沉头安装孔，可直接通过螺栓固定在设备面板、机架台面或阀组集成板上；中部直立圆筒用于容纳、穿装或对接管轴类零件，圆筒与底板之间布置多道三角加强筋，使竖向承载、侧向弯矩和振动工况下的连接刚度得到明显提升。

　　从实际装配边界看，方形底板构成主要安装轮廓，四个孔位分布在底板角部，孔间距决定了支座在面板上的占用范围；选型时应先核对安装面的开孔区域、螺栓规格以及周边管路走向，避免圆筒外缘、加强筋与相邻接头发生干涉。底板厚度在模型中按承压和抗弯需求设定，既能分散紧固件压紧力，也可降低薄板安装面局部变形。圆筒高度依据对接件插入深度和操作空间确定，内壁形成同轴定位面，上端开口便于管件装入，下端与底板贯通或贴合，保证传力路径连续。

　　设计思路上，该结构没有采用复杂曲面，而是以规则矩形板、圆柱筒和三角形筋板组合成型，便于铣削、铸造或增材制造等不同工艺实现。四角沉头孔可让螺栓头部沉入板厚范围内，安装后表面平整，减少突出物对管线布置的影响。圆筒外侧的加强筋沿径向均匀布置，筋板同时连接筒壁和底板，在不显著增加整体重量的前提下扩大受力截面；对于铝合金材料而言，这种筋板布局能够弥补薄壁筒身刚性不足的问题，也有利于控制热变形和加工振动。

　　在阀门相关场景中，这类支撑件可作为减压阀、调节阀或仪表接口的安装基座，使阀体轴线保持稳定，减少管路推拉造成的偏心载荷。若用于自动化设备，它也可作为导套、短轴、传感器套筒或小型执行元件的固定座。圆筒内孔与被支撑件之间可采用间隙配合、台阶定位或附加紧定结构，具体取决于拆装频率和对同轴度的要求。底板下表面建议在加工时保证平面度，与安装面贴合后再均匀锁紧四角螺栓，防止单侧预紧导致筒身倾斜。

　　三维建模时，可先建立底板草图并确定四个安装孔的中心坐标，再以底板中心为基准拉伸圆筒，使筒体内外轴线与底板定位中心重合。加强筋应从筒壁外侧延伸至底板上方，筋板根部保留适当过渡，避免应力集中；沉头孔、倒角和圆角需结合刀具半径或铸造工艺补正处理。装配检查阶段应重点关注圆筒内径有效长度、底板外缘到筋板的距离、螺栓工具空间以及管件插入后上端剩余高度。

　　整体结构强调基准统一：底板提供安装平面，四角孔提供固定点，圆筒提供同轴定位，筋板承担刚度补强。各特征之间几何关系清晰，既方便在装配体中与阀体、管接头或轴类零件对位，也便于工程图中直接标注孔位、孔径、筒高和安装距。对于需要轻量化的检测设备、实验台架或小型流体单元，该支座在保证支撑稳定性的同时，不会占用过多面板空间。
