插装式先导减压阀三维结构设计

　　该阀件属于螺纹插装式压力控制阀，主要用于液压系统中对支路压力进行稳定调节，常见于工程机械液压站、机床夹紧回路、小型动力单元、农业装备控制阀组以及集成化油路块中。相比外置管式减压阀，插装结构直接嵌入阀块孔道，能够减少外接管路、接头和泄漏点，使整机布局更紧凑，也便于在有限安装空间内完成压力控制功能布置。

　　从实际用途看，这类阀通常安装在主油路之后，将较高的进口压力降低并稳定在执行元件所需范围，避免夹紧机构、润滑回路或辅助动作油路因主系统压力波动而受到影响。阀体内置阀芯、弹簧、阻尼及密封配合结构，工作时依靠液压力与弹簧力平衡实现压力调节；当出口压力低于设定值时，阀口保持相应开度向低压侧补油，压力达到设定值后阀芯移动并节流，从而维持下游压力相对稳定。端部调节结构可改变弹簧预紧量，以此设定不同的出口压力区间，调节后一般通过锁紧结构固定，防止设备振动造成设定值漂移。

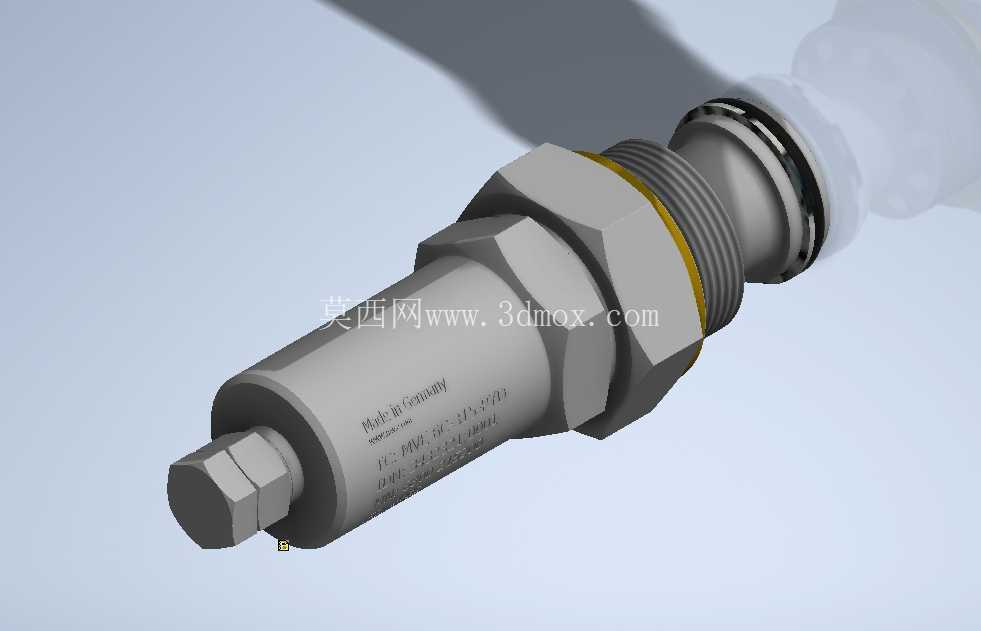

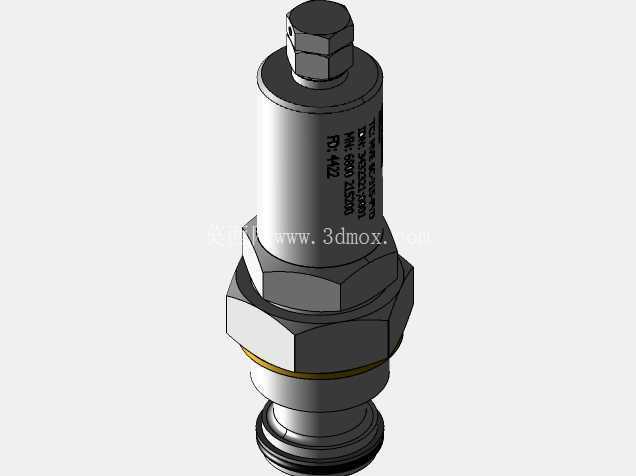

　　外形上，产品呈细长圆柱插装形态，中段设置六角受力面，便于使用标准工具将阀件旋入阀块。圆柱外圆分布多道密封安装位置，可通过O形圈或挡圈隔离不同压力腔，防止高压油向低压腔或阀块外部渗漏。靠近阀块内部的一端设置油口与阀芯配合区域，外露端则承担调节、锁紧和防护作用。建模时需要重点表达外螺纹段、六角扳手位、阶梯圆柱面、密封沟槽、端部锁紧螺母以及阀芯腔之间的同轴关系，任何轴线偏移或沟槽位置错误，都会在装配干涉检查和后续工程图生成中暴露出来。

　　安装边界方面，设计阀块时应优先确认插装孔径、螺纹规格、有效旋入深度和腔底尺寸，保证阀件完全落座后，各油口能够与阀块内部流道准确对应。阀块表面需保留足够的平面接触区域，使密封件均匀受压；周围还要留出扳手旋转空间和后期压力调节空间，不能将阀件布置在贴近盖板、管路或其他元件的位置。若多只插装阀密集布置，应核对孔距、壁厚和油道交叉关系，避免钻孔贯通造成串油，同时保证阀块刚性，防止高压工况下孔道变形影响阀芯运动。

　　结构设计思路上，细长阀体适合集成安装，但也对加工精度提出要求。阀孔与阀芯配合段需要控制圆度、粗糙度和同轴度，阻尼孔尺寸虽小，却直接影响压力响应速度与稳定性；密封沟槽的宽度、深度和倒角必须与所选密封件匹配，端部倒角应利于装配且不割伤密封圈。三维建模过程中，可按实际装配关系拆分阀体、阀芯、弹簧座、调节螺杆、锁紧螺母、密封件等零件，通过剖视和爆炸视图检查阀口行程、弹簧压缩范围以及零件拆装顺序。对于选型人员而言，除关注公称流量和压力调节范围外，还应结合油路方向、回油背压、介质清洁度和维护频率判断该结构是否适用。
