40x40规格矩形百叶式风量调节风阀

　　这款矩形百叶式风阀的三维结构，围绕通风管路中风量通断与开度调节的实际需求搭建，整体外框采用薄钢板折弯拼焊的箱体形式，框体内部平行布置多片同向翻转的百叶叶片，叶片两端通过转轴支承在左右侧板的轴孔位上，侧边外置联动连杆机构，转动侧方伸出的操作杆即可带动所有叶片同步偏转，以此改变风道内部的通流截面积，实现管路风量调节、完全关断或者全开通风的功能。

　　从现场安装边界来看，该风阀标称接口尺寸为40×40，对应通风管道的矩形对接端面，外框四周预留平整的法兰贴合面，安装时可直接夹装在两段通风风管的法兰之间，周边通过螺栓沿边框周圈锁紧，接缝处搭配密封垫即可避免漏风；框体厚度方向尺寸紧凑，不会在管线排布中占用过多轴向空间，侧方伸出的操作转轴预留了手动执手或者电动执行器的安装位，既可以在小型通风支管上搭配手动拨杆锁定开度，也可以在消防排烟、自动通风系统中加装电动执行机构，接入自控系统实现远程启闭与角度控制。

　　结构设计上，每一片百叶叶片都采用折边成型的薄板结构，截面带有加强弯折，在保证叶片自身刚性的同时尽可能降低自重，避免大尺寸薄板在风压作用下出现颤振或者形变；叶片转轴的支承位在侧板上做了同轴排布，所有叶片的转动轴线保持平行，联动连杆与各叶片摇臂的铰接点尺寸统一，转动过程中各叶片角度始终保持一致，不会出现叶片不同步、卡位或者相互干涉的问题。当叶片转动至全关位置时，相邻叶片的折边边缘相互搭接，在风道截面形成连续的遮挡面，能够大幅降低关闭状态下的漏风率；转动至全开位置时，叶片平面与气流方向平行，对风道的阻挡面积最小，气流通过的压损控制在较低水平，适配通风系统对阻力损失的要求。

　　这类风阀在工程现场的应用场景十分广泛，在民用建筑的暖通空调送风、回风管路中，它可以安装在各分支风管的节点处，通过调整叶片开度平衡不同支路的送风量，避免远端风口风量不足、近端风口风速过高的问题；在地下车库、工业厂房的消防排烟系统中，它可作为排烟防火阀的配套调节部件，日常维持通风工况的开度，火灾工况下配合消防控制信号切换至全开位置，保障排烟通路顺畅；在车间除尘、废气收集的管网中，每一个吸尘支管口都可以搭配该型风阀，针对不同工位的吸尘需求单独调节支管路吸力，在非工作时段可以直接关断支管阀门，让系统风量集中供给正在运行的工位，降低风机的无效能耗。

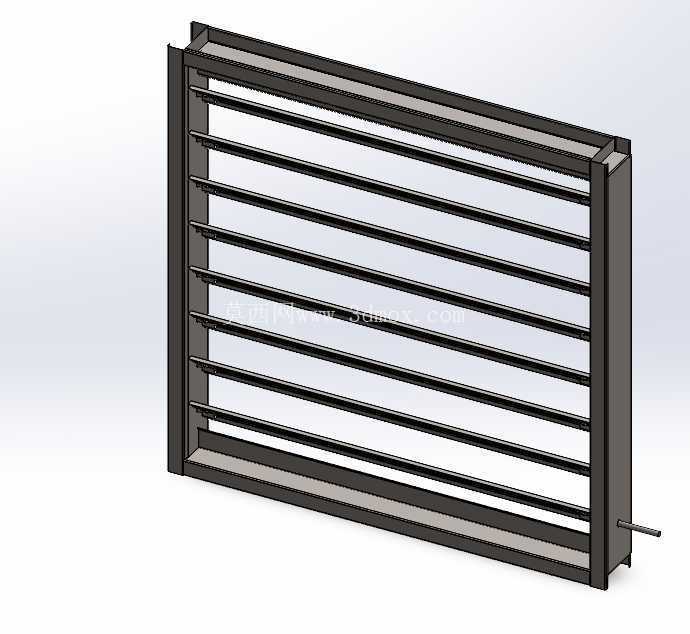

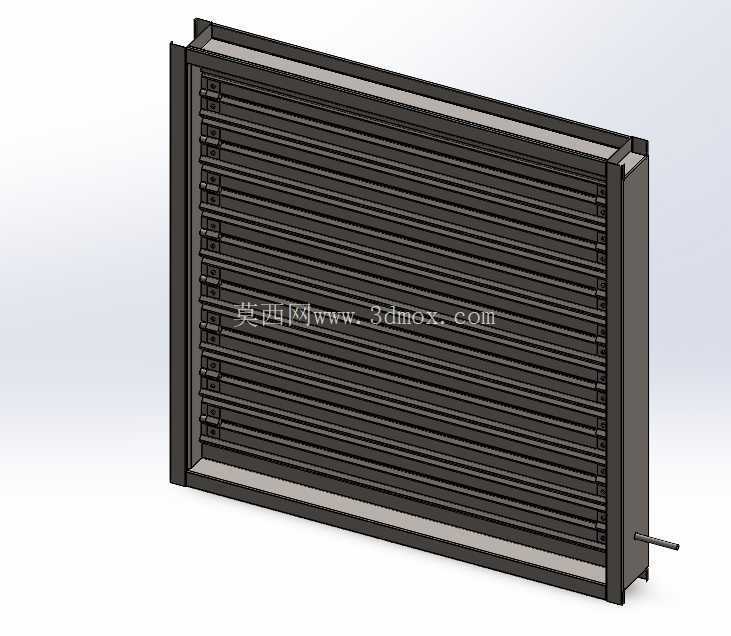

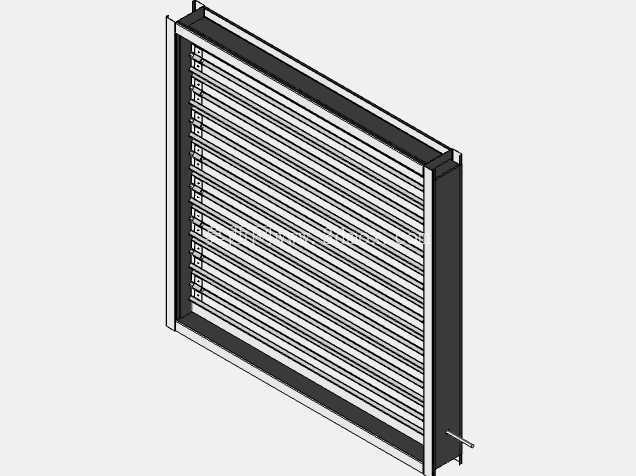

　　建模过程中完整还原了风阀的所有装配关系：外框的四块折弯板件拼接焊缝位置、叶片的折边轮廓、转轴与侧板的配合间隙、侧边联动连杆的铰接结构、末端伸出的操作杆方头都做了实体建模，没有省略装配细节。结构工程师可以直接基于该模型核对风管对接尺寸，校验叶片全行程转动过程中是否存在结构干涉，也可以在此基础上衍生不同规格尺寸的同系列风阀，调整叶片数量适配更大或者更小的风管截面，或者追加执行器安装支架、温度熔断机构等配套部件，直接对接后续的钣金展开、加工出图工作。

　　从气流组织的角度考量，多叶对开/顺开的百叶结构相比单页蝶阀，在矩形大截面风道中的调节线性度更好，叶片从全关到全开的转动过程中，通流面积的变化更加均匀，操作人员在小开度微调风量时更容易精准控制目标风量，不会出现单叶阀小开度下气流被局部挤压、风噪急剧升高的问题。同时框体内部所有叶片的边缘都做了圆滑过渡，没有突出的尖锐结构，气流通过时不容易产生局部涡流，在常规通风风速下运行噪音更低，适合对环境噪音有要求的办公、商业场所通风系统使用。

　　安装维护层面，该风阀的整体结构没有复杂的易损部件，联动连杆的铰接点都暴露在框体外侧，日常巡检时可以直接观察连杆动作是否顺畅，转轴位置可定期加注润滑脂消除卡滞，框体表面做防锈涂装处理，适配潮湿、多粉尘的通风工况，长期使用过程中不需要频繁拆解内部构件，大幅降低了通风管网的后期维护工作量。
