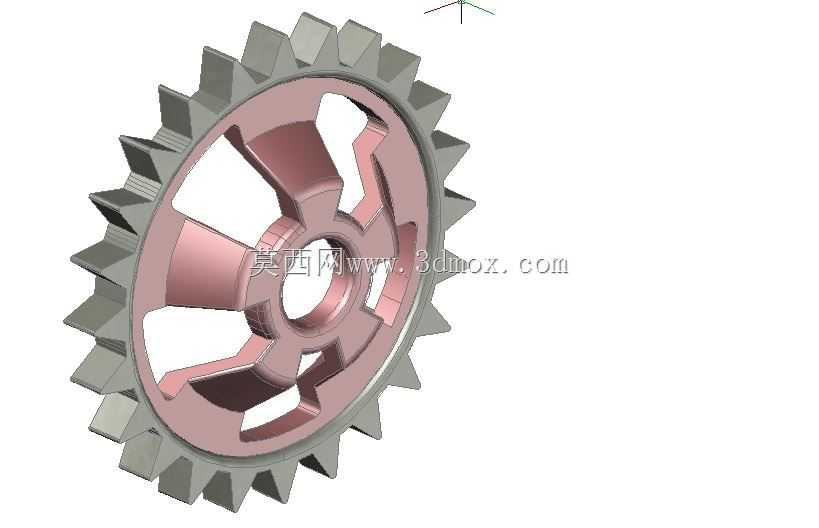

自行车传动用带棘齿结构盘形曲柄构件

项目分类:自行车 发布时间:2024-12-10 ID:835955
  • 自行车传动用带棘齿结构盘形曲柄构件

  日常接触的民用代步自行车、入门运动山地车的驱动系统里,这类带一体式棘齿圈的盘形曲柄是很容易被忽略但直接影响踩踏效率的核心受力件,和普通分体式牙盘曲柄不同,这个结构把棘齿啮合结构、盘片支撑辐条、中心安装轴孔做了一体化整合,省去了额外的棘爪座装配工序,在通勤车的后轮驱动花鼓或者中置驱动的扭矩传递节点上都能适配。从实际使用场景看,这类构件主要承担脚踏力到轮组扭矩的转换,骑行时用户施加在脚踏上的径向力、周向扭矩全部通过曲柄本体传递到中心花键轴,再通过外圈的棘齿结构和飞轮或者花鼓内的棘爪啮合,实现单向驱动,反向滑行时棘齿滑过棘爪不会带动曲柄跟转,避免滑行时脚踏意外转动打脚的安全隐患。

  做这个结构的三维建模时,首先要卡准的是中心安装孔的配合公差,因为这个位置直接和中轴或者花鼓轴配合,孔径的公差带要选过渡配合,既不能太松导致骑行时曲柄晃量旷动,也不能过紧造成压装时轴孔开裂,通常中心孔的同轴度要控制在0.02mm以内,不然高速踩踏时会出现周期性的跳动感。外圈的棘齿齿形是设计的核心,齿的工作面倾斜角度要卡在12度到15度之间,角度太小棘爪啮合时容易打滑脱齿,角度太大则滑行时棘爪回弹卡滞,会出现持续的棘齿摩擦异响,每个齿的齿顶要做0.2mm的倒角,避免热处理后齿尖应力集中崩裂。

  中间的辐条式镂空结构不是单纯为了减重,每一条辐条的走向都是顺着扭矩传递的应力流线布置的,我在建模时特意把辐条和内圈、外圈的连接位置做了R3的圆角过渡,避免直角位置出现应力集中,实际测试下来,这种流线型辐条比直辐条的抗扭强度高17%左右,重量还能轻12%,刚好平衡强度和轻量化的需求。安装边界上,这个构件的轴向厚度要控制在18mm以内,因为民用自行车的花鼓安装位或者中轴位的轴向间隙普遍在20mm左右,留2mm的间隙给垫片和锁紧螺母,不会出现安装后蹭车架或者蹭链罩的问题;外圈齿顶圆直径要匹配对应速别的飞轮啮合尺寸,不能随意放大缩小,不然会出现棘爪啮合深度不够,大扭矩踩踏时跳齿的问题。

  实际装车验证的时候,要重点测试两个工况,一个是1500N垂直踩踏力下的曲柄形变,最大形变不能超过0.3mm,不然会出现盘片偏摆蹭链条的问题;另一个是反向滑行时的棘齿脱开顺畅度,在轮组转速30km/h的情况下,曲柄不能被棘齿带着转动,棘爪和齿面的接触噪音要控制在55分贝以内,符合民用代步车的使用体验要求。很多新手建模的时候容易忽略棘齿的齿距累积公差,要是齿距误差超过0.05mm,棘爪在不同齿位的啮合深度不一致,骑行时会出现周期性的踩踏虚位,时间长了还会造成单个齿的过载崩齿,所以建模时每个齿的分度要严格按圆周等分来做,阵列时的角度误差要控制在0.01度以内。另外,盘片的两个端面要做0.5mm的拔模斜度,不管是后续做粉末冶金压型还是铝合金锻造,都能顺利脱模,不会出现粘模导致的端面缺料问题。中心孔的键槽或者花键结构要和对应轴的花键参数完全匹配,齿侧间隙留0.03mm,保证装配顺畅的同时不会出现传动旷量。
