伊纳里AAVA移动便携触控平板整机结构

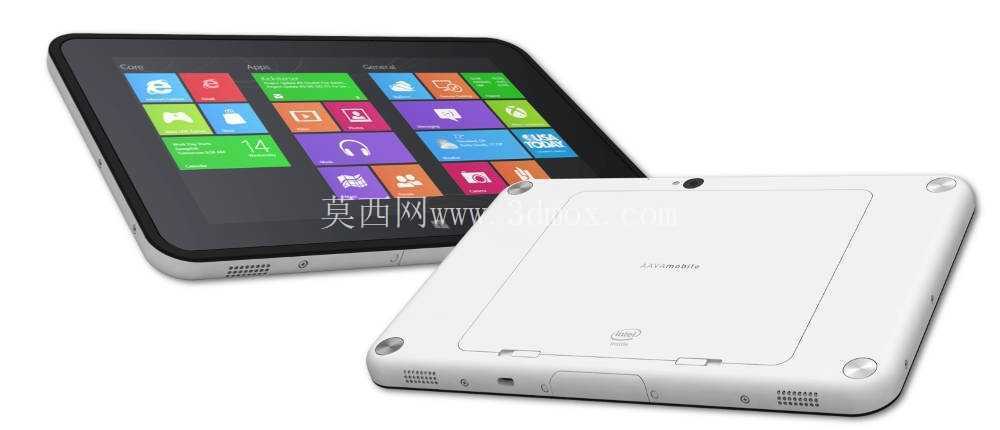

　　这款便携触控终端的整机结构围绕移动作业、现场巡检、轻量办公和工业辅助显示等场景展开，外观采用近似方形的大尺寸触控屏与背部平整承托结构组合，正面以黑色显示区域为主，背部为浅色壳体，整体强调手持携带、桌面放置和快速交互之间的平衡。设备正面没有设置复杂的实体按键阵列，主要操作依赖触控界面完成，这种设计适合需要频繁点击、查看图表、录入状态信息的使用环境，也便于在不同软件界面之间切换。屏幕边框保留一定宽度，既为显示屏缓冲和壳体装配提供空间，也能在手持时降低误触概率。背部壳体大面积平整，四角布置圆形防滑或支撑结构，使设备放置在工作台、检修台面或移动支架上时具有稳定接触点。

　　从结构布局看，终端背部上方设置摄像头开孔，可用于现场拍照、条码识别或简单影像记录；背部中央区域保留标识与内部核心板对应的平整区，便于壳体加强筋、主板固定柱和散热接触面在内部进行排布。底边可见细小开孔与接口位置，这些区域通常对应扬声器出声、麦克风拾音、数据接口或充电接口，建模时需要将孔位、壳体壁厚和内部元件避让关系同步考虑。设备侧边轮廓做了圆角过渡，厚度方向控制在便携设备可握持范围内，边角圆润化不仅改善外观，也能降低跌落时应力集中对屏幕和外壳的影响。

　　设计思路上，该类移动终端不能只按平板外观造型处理，还要兼顾显示模组、电池、主板、摄像头、扬声器和接口的堆叠。正面玻璃或触控面板与中框之间需要预留贴合、缓冲和装配公差；背部外壳通过螺钉柱、卡扣或局部止口与中框连接，拆装路径应避开柔性排线和摄像头区域。内部主板宜偏向一侧布置，电池则利用大面积薄型空间安放，使重量分布尽量靠近设备中心，减少单手持用时的下坠感。扬声器出声孔需要与内腔形成合理通道，麦克风孔则应远离扬声器并考虑防尘网位置。接口开口处要保证插头插拔空间，不能因外壳圆角或加强筋过近而影响连接器使用。

　　外形边界方面，整机长宽接近，呈横握与竖握均可适应的比例；屏幕占据正面大部分面积，黑色边框在视觉上收敛了显示区边界。背部四角的圆形垫脚突出于壳体平面，放置时可让背部与台面保持微小间隙，避免标识区域直接摩擦，同时对声音扩散和散热也有一定帮助。设备厚度并非追求极限薄化，而是为电池容量、接口深度和结构强度留出余量，这一点更符合移动作业终端的工程取向。摄像头位于背部边缘附近，镜头周边需要局部凸台或保护圈，防止平置时镜片接触台面。

　　在实际应用中，这类设备可作为移动数据终端、车间电子看板客户端、设备维护记录平台或演示用触控主机使用。相比固定安装的显示屏，它不依赖单一工位，使用者可在设备旁查看图纸、确认参数、拍摄现场状态，再回到桌面进行信息整理。若用于工业现场，外壳结构还需要在后续设计中评估防摔、防尘、握持附件和支架兼容方式；若用于办公或展示，则重点关注屏幕可视角度、背部平整度、接口便利性和整体轻量化。三维建模时应将外观曲面、屏幕黑边、背部垫脚、镜头开孔、底部孔阵和接口槽位分别建出，不能只用简单方块代替，因为这些细节直接影响壳体分件、装配检查和后续工程出图。

　　结构校核上，需要关注大屏设备最常见的弯曲与扭转问题。背部大平面若完全等厚，容易在螺钉柱和垫脚位置出现局部凹陷，因此内部应设置网格状加强筋，并在主板固定点、电池限位区和边框转角处增加局部加厚。屏幕支撑框要保持连续，尤其在四角和长边中部，不能因追求窄边框而削弱胶位或卡扣强度。垫脚位置应与内部柱位或加强结构对应，避免外力通过薄壳直接传递到背部平面。摄像头开孔周围也需要环形加强，防止装配应力造成壳体变形。

　　接口与孔位的布置体现了移动终端的实用性。底部细小孔阵既要满足声学性能，也要避免孔位过密导致壳体强度下降；数据接口槽需要与内部连接器高度一致，并在插头插入方向上保留直线空间。设备侧边按键若在后续细化中加入，应选择行程短、密封容易、与壳体间隙稳定的结构形式。整机分件可遵循前面板、触控显示模组、中框、后盖和装饰垫脚的逻辑，各件之间通过止口定位，螺钉隐藏在垫脚或可拆卸区域下方，使外观保持简洁。

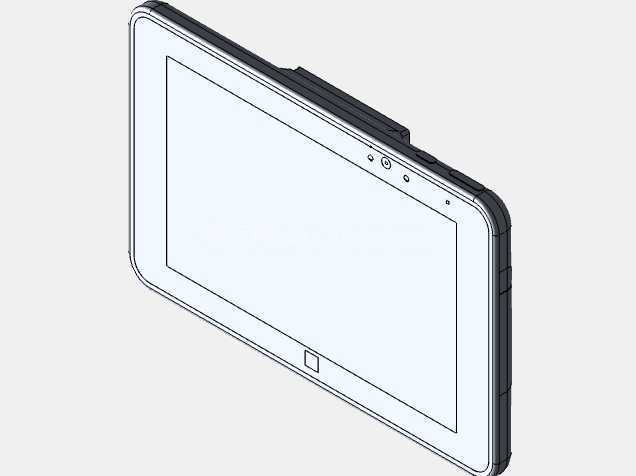

　　从建模表达角度，正面彩色磁贴界面只用于说明显示区域和交互状态，真正的结构重点在于屏幕边界、壳体圆角、背部摄像头、垫脚、底部开孔和接口凹槽。渲染时可通过黑白对比突出正面显示面与背部承托面的关系，也可剖切展示内部主板、电池和摄像头的堆叠。对于结构设计人员，该模型适合作为便携触控终端外观堆叠、壳体分件和安装边界检查的参考；对于设备选型人员，则可据此评估其在移动巡检、现场数据采集和桌面展示中的适配方式。
