苹果新款迷你主机实测逆向结构

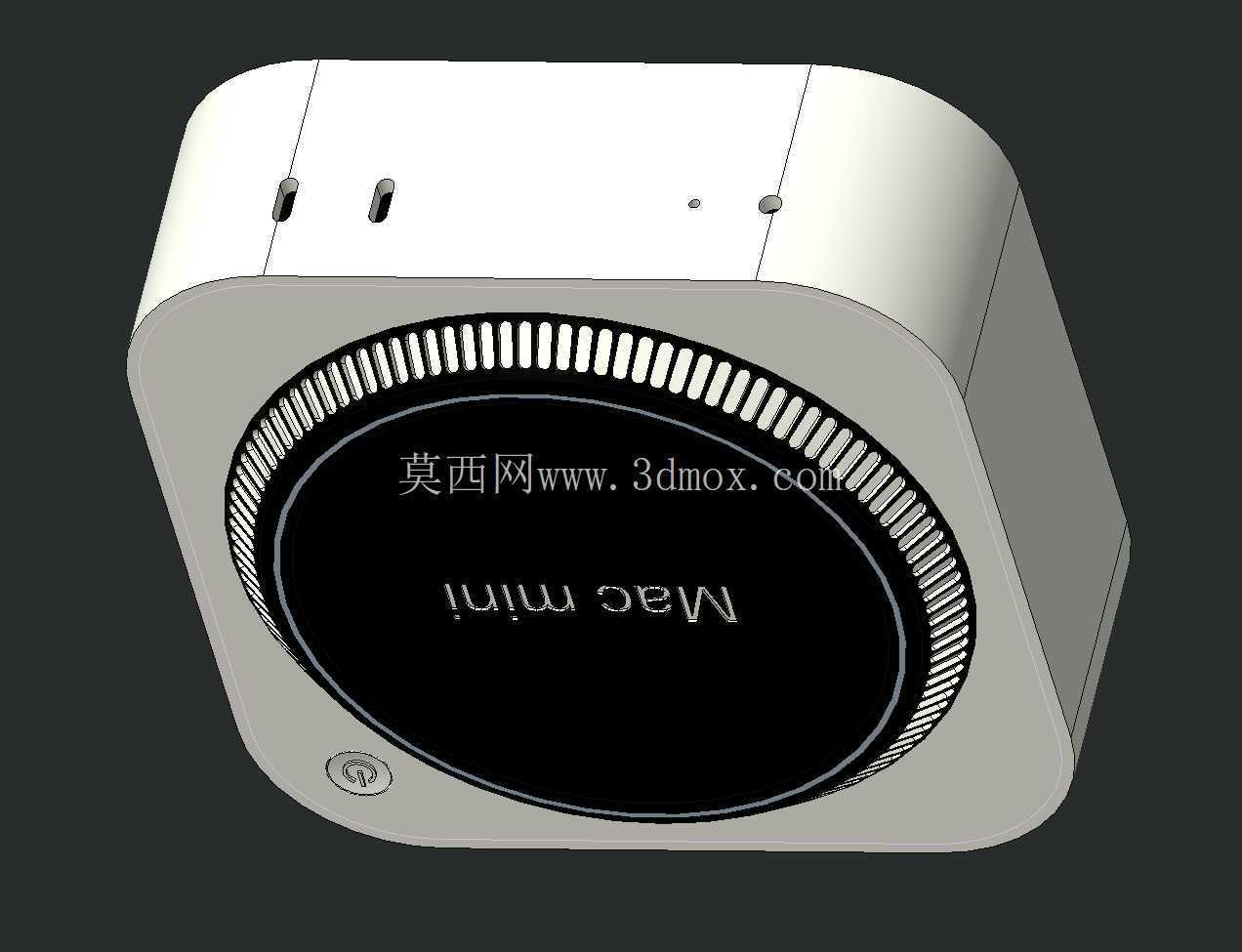

　　这款迷你桌面计算主机的逆向建模工作，最初的需求来自工业现场小型化工控终端的选型适配场景，不少产线工位的人机交互终端、小型视觉检测工位的运算节点、桌面级数据采集站都在寻找体积紧凑、接口布局合理、散热风道成熟的小型主机参考结构，直接采购市售成品设备做机柜集成时，往往会因为外壳圆角、接口突出量、底部通风间隙、安装孔位不明确，导致机柜开孔、桌面固定支架、防尘罩设计反复返工，因此依托实测尺寸完成全参数化三维还原，能给后续集成设计提供直接可调用的空间基准。建模过程中没有直接沿用官方宣传的外观尺寸，所有外部接口的位置、壳体拼缝、底部散热环的开孔排布、电源按键的凸起高度都依托校准后的三丰卡尺对实机逐点测量，先从底部视角的特征开始搭建：主机底部为大尺寸圆形黑色盖板，盖板外圈环绕整圈径向通风栅格，栅格齿片的间距、厚度、倾斜角度都按照实测值还原，盖板中心印刷的品牌标识区域做了贴合实物的沉台处理，电源按键布置在底部靠近边角的位置，按键边缘做了小圆角过渡，按压行程对应的壳体凹陷深度也在模型中做了结构预留。

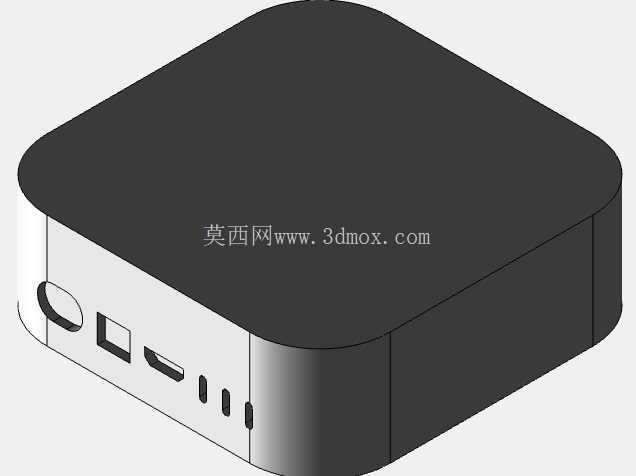

　　主机整体外壳为圆角方形铝合金挤压成型风格，四个边角的大圆弧曲率经过多点拟合，避免建模时出现圆角失真导致的外壳渲染棱角突兀，壳体的侧壁厚度按照消费级数码产品的常规冲压加CNC精加工余量做了合理还原，顶部面板为无螺钉一体化设计，面板与侧壁的拼缝间隙控制在实测的0.3mm区间，还原实机的装配公差表现。接口部分集中布置在主机的后侧侧壁，两个Type-C形态的高速传输接口平行排布，接口的开孔边缘做了防刮倒角，接口内部的胶芯位置、接口相对于壳体底面的高度都严格匹配实测数据，旁边的状态指示灯开孔为微小的沉孔结构，不会出现突出壳体的特征，相邻的圆形音频接口的开孔直径、接口伸入壳体内部的长度都做了完整建模，没有仅做外观面的假开孔处理。

　　从散热设计的思路来看，这款主机采用底进风的风道逻辑，底部环形栅格是冷空气的主要进风通道，内部风扇从底部吸入冷空气，流经主板散热鳍片后从壳体后侧的隐藏出风口排出，建模时还原了底部栅格的通透结构，后续做热仿真时可以直接抽取栅格的流通面积，计算进风风阻，不需要再额外对开孔区域做简化处理。在安装边界层面，主机的整体占位尺寸极小，四个圆角的最小避让半径经过实测，桌面布置时相邻设备只需要预留10mm以上的侧向间隙，就可以保证底部进风不会被遮挡；如果要做机柜层板固定，底部盖板与放置面之间的原有橡胶脚垫高度已经在模型中还原，脚垫的支撑位置避开了底部进风栅格的核心区域，自定义固定支架时可以夹持壳体的侧壁圆角位置，不要遮挡底部环形进风区域，避免散热效率下降。接口的后侧预留空间需要至少留出35mm的走线余量，保证插入线材后接头的弯曲半径不会过度挤压，也方便日常插拔操作。这类迷你主机现在已经不只是家用桌面办公设备，在工业场景中大量作为轻量级运算节点部署：比如自动化产线的触摸屏上位机、小型机器视觉相机的图像处理主机、实验室测试台的数据采集终端、自助终端的内置控制核心，相比传统大尺寸工控机，它的占地面积不足常规ITX主机的十分之一，重量更轻，壁挂或者桌面悬臂安装都不会对支架造成过大负载。

　　建模时特意把所有外观特征的参数都做了关联约束，后续如果要衍生设计同形态的定制化工控外壳，可以直接修改壳体的长宽尺寸、接口开孔位置，保留成熟的底部环形进风风道结构，缩短新品外壳的开发周期；做设备装配演示时，可以直接导入这个模型完成机柜布局的干涉检查，提前发现接口和机柜立柱、走线槽的位置冲突，不需要等到实物采购到位后再调整机柜设计。壳体的边缘圆角、表面阳极氧化的质感分区也做了区分，底部黑色盖板为塑料材质的哑光质感，银色侧壁为铝合金的细喷砂质感，渲染输出时可以直接赋予对应的材质参数，生成的装配效果图可以直接用于工位布局方案的评审，帮助结构工程师快速确认小型运算终端在整套设备中的布置合理性。
