宏基LiquidE2智能手机外观结构数模

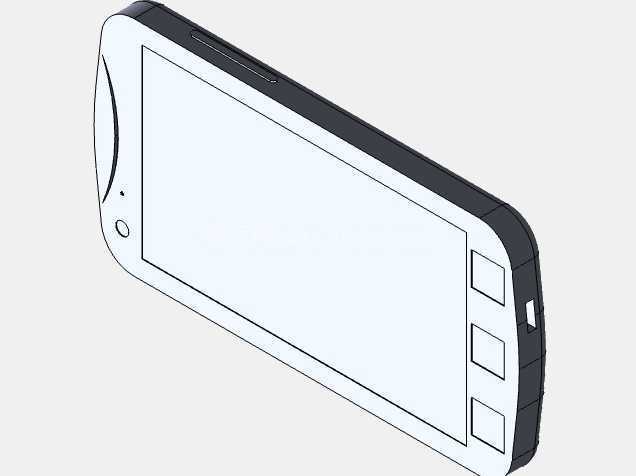

　　这套三维数模还原的是一款面向大众消费市场的直板触控智能手机整机外观与基础装配结构，建模过程中优先保证手持终端类产品的人机交互边界、外观曲面连续性与内部元器件堆叠的空间合理性，可用于消费电子结构教学、手持设备外观方案参考、数码产品装配干涉校验等场景。

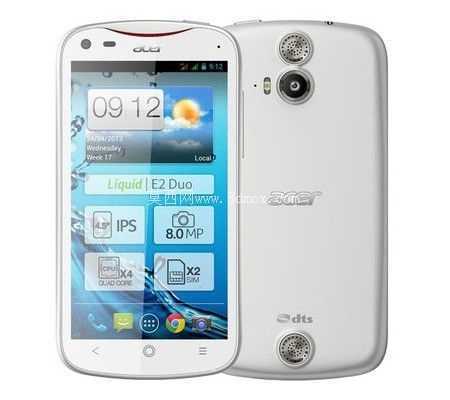

　　从实际使用场景出发，这类中端安卓智能手机主要面向日常通讯、移动影音、轻量办公与随手拍摄需求，整机采用单手可握持的直板圆角造型，数模中完整还原了机身正面的触控显示区域、顶部听筒开槽、前置感光与摄像开孔、底部三枚触控功能按键的位置边界，机身背部则还原了主摄像模组、补光灯、上下双扬声器出声孔、品牌标识区域的凸起与凹陷关系，侧边预留了音量调节按键、电源按键的装配槽位，顶部与底部分别对应3.5mm音频接口与MicroUSB数据充电接口的开孔位置，所有外露接口的位置都符合日常手持操作的触达范围：横握拍摄时手指不会遮挡主摄像头与背部扬声器，单手握持时拇指可自然覆盖屏幕下半区的操作按键，侧边按键的凸起高度控制在0.3mm左右，既保证按压反馈又不会在口袋中出现误触。

　　结构设计层面，数模将整机拆分为前面板触控总成、中框支撑骨架、后盖电池仓壳体三个核心装配层级：前面板区域的屏幕视窗边框做了0.2mm的下沉台阶，用于贴合触控玻璃与显示屏模组，屏幕四周的密封胶槽宽度预留0.5mm，可满足日常防泼溅的粘胶装配需求；中框作为整机的受力核心，在摄像头开孔、接口开槽位置做了局部加厚补强，避免跌落时开孔处出现应力断裂，中框四周的圆角过渡R角控制在R8到R12之间，既匹配手掌握持的弧度，也保证塑料壳体注塑成型时的材料流动性，不会出现圆角处缺胶、应力发白的问题；后盖采用可开启的卡扣式设计，数模中还原了后盖四周12处均匀分布的卡扣位，卡扣的扣合深度0.4mm，拆卸时的开启力控制在15N左右，兼顾日常使用的装配牢固性与更换电池、插拔SIM卡和存储卡的拆卸便利性。

　　外形尺寸与安装边界上，整机长宽厚比例贴合4.5英寸级屏幕手机的主流规格，机身厚度控制在10mm以内，背部摄像头区域的局部凸起高度1.2mm，数模中特意将摄像头镜片的外表面做了0.2mm的下沉保护，当手机背部平放在桌面时，镜片不会直接接触台面造成磨花。机身内部的堆叠空间按照实际元器件布局预留：屏幕模组后方预留0.8mm的缓冲泡棉空间，中框内部对应主板区域预留了屏蔽罩的安装高度，电池仓的长宽尺寸匹配常规可拆卸锂电池的规格，扬声器出声孔的位置对应背部音腔的密封区域，避免出声时出现音腔漏气导致音质发闷的问题。

　　建模过程中所有外观曲面都做了G2连续校验，机身侧边的弧形过渡面从正面边框自然延伸到后盖，没有生硬的折边，数模中各个按键的行程间隙预留0.15mm，既不会出现按键卡滞，也不会因间隙过大出现晃动异响。接口开孔的边缘都做了0.1mm的倒角处理，避免用户插拔数据线、耳机时刮伤线材外层橡胶，整机的所有棱边都做了不小于R0.3mm的圆角，不存在锋利锐边，符合消费电子产品的安全设计规范。
