多通道SNMP网络配线架机架式结构

　　该机架式多端口网络配线终端，面向弱电间、机柜布线、工业控制柜与楼宇网络汇聚场景展开结构设计，核心作用是将前端零散布设的网线链路统一归集到标准机柜内，配合SNMP网管功能实现端口链路状态的远程采集，替代传统无管理型配线架仅做物理端接的单一功能。设备本体采用长条形薄型金属壳体布局，整体宽度适配标准19英寸机柜安装跨距，壳体两端延伸出带安装孔的固定耳片，可直接通过螺钉锁紧在机柜立柱的U位孔位上，壳体高度控制在1U左右的薄型区间，在高密度机柜部署时不会过多占用竖向安装空间，深度方向预留出网线端接、理线的冗余距离，避免线缆弯折半径过小导致水晶头接触不良。

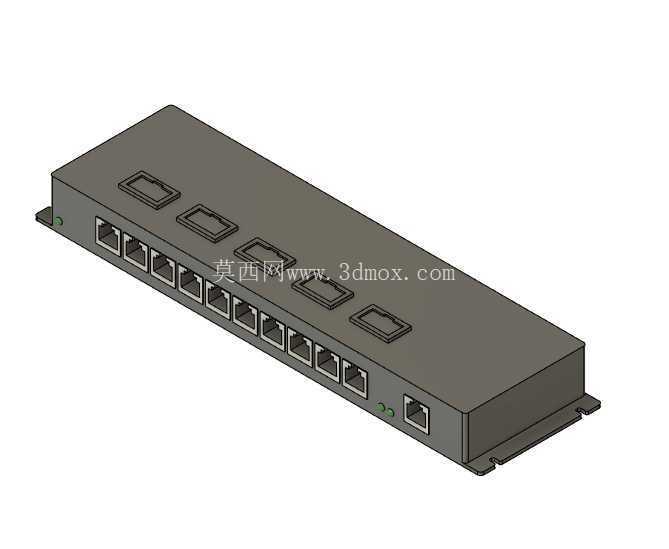

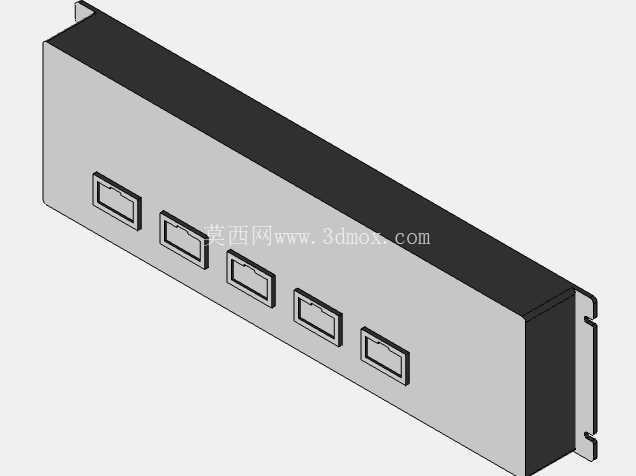

　　从端口布局来看，壳体正面沿长边依次排布十余个RJ45通讯接口，接口间距经过校核，相邻端口插入水晶头后不会出现互相干涉、插拔手指无操作空间的问题，端口旁预留状态指示灯的开孔位置，可直观反馈每一路链路的连接、通断与数据传输状态；壳体顶面设置多组卡扣式盖板，对应内部模块仓的检修开口，日常运维时无需将整台设备从机柜拆下，掀开对应位置的盖板即可完成内部接线端子、网管模块的检修与更换，壳体侧端单独预留一个上行级联网口与接地螺柱，接地端可直接接驳机柜接地排，消除网络设备的静电累积风险。

　　设计过程中优先考虑机柜内的散热与结构强度：壳体采用折弯成型的金属板材，边角做钝化折边处理，既避免安装运维时割伤线缆与操作人员，也通过折弯筋条提升长条形壳体的抗形变能力，即便多根网线同时插拔施加侧向力，壳体也不会出现中部弯折、端口错位的问题。端口开孔的定位公差控制在装配允许范围内，保证RJ45母座从内部锁附后，接口端面与壳体外表面齐平，水晶头插入后卡扣可以完全卡合，不会出现壳体遮挡卡扣导致接头松脱的情况。

　　在实际布线工程里，这类带网管功能的配线架通常部署在接入层机柜的最下方或最上方端接区，前端工作区的水平网线全部打入配线架背部的打线端子，再通过短跳线连接到交换机端口，运维人员可以通过SNMP协议远程读取每个端口的链路连通性，无需逐个工位排查网线通断，大幅降低弱电运维的排查工作量。建模时完整还原了壳体的折弯壁厚、安装耳的开孔位置、所有接口的排布间距、顶面检修盖板的卡扣轮廓，结构工程师可以直接基于该模型核对机柜内的安装占位，完成理线架、交换机、配线架之间的U位排布校核，也可以参照该端口布局调整自定义项目里的端口数量、壳体长度，适配不同点位规模的布线项目需求。设备底部预留的微小支撑脚在桌面临时调试场景下可以垫起壳体，避免底面直接接触台面造成磨损，上柜后支撑脚不影响耳片的固定贴合，兼顾临时调试与永久机柜安装两种使用状态。
