DDR3台式机内存插槽三维结构

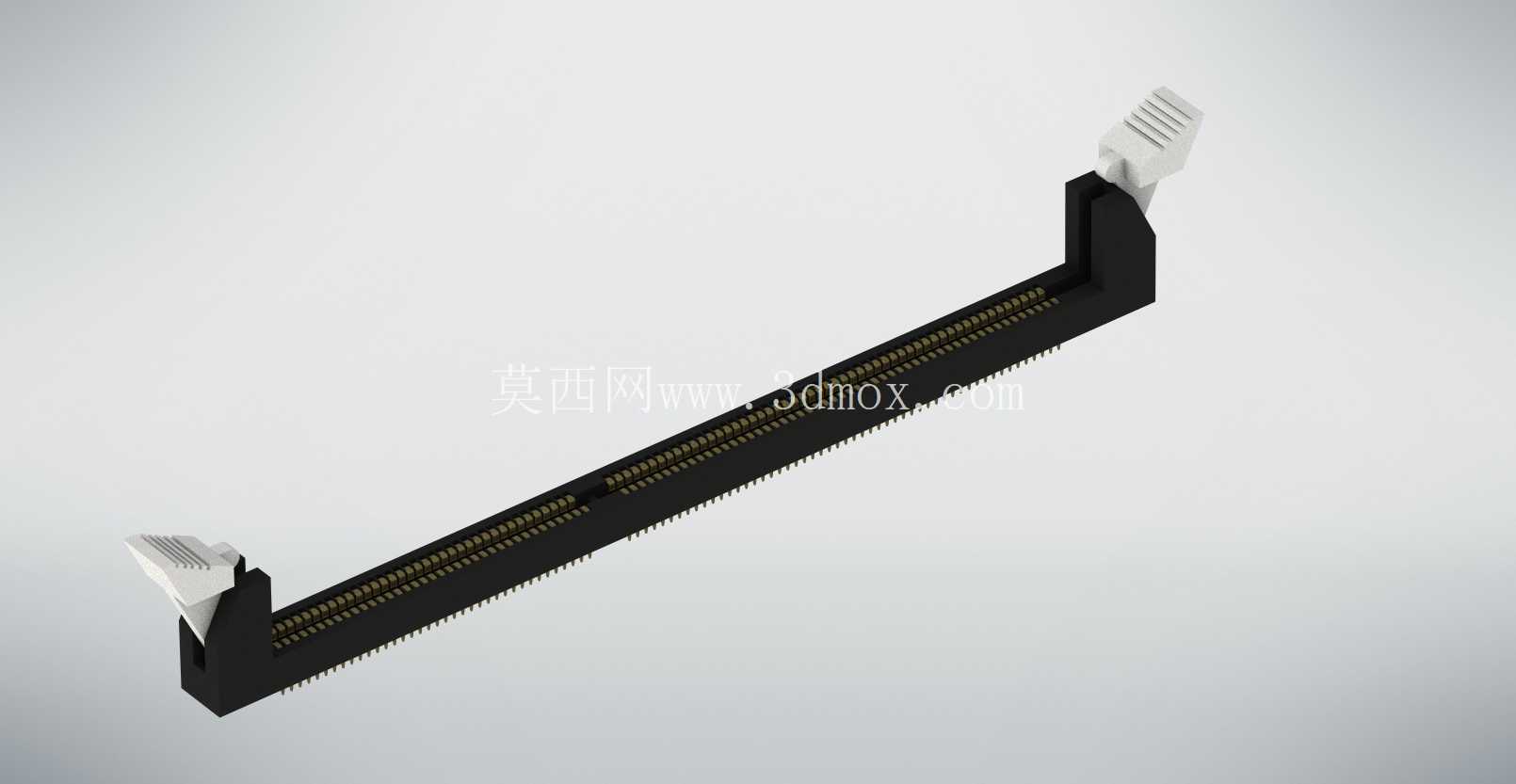

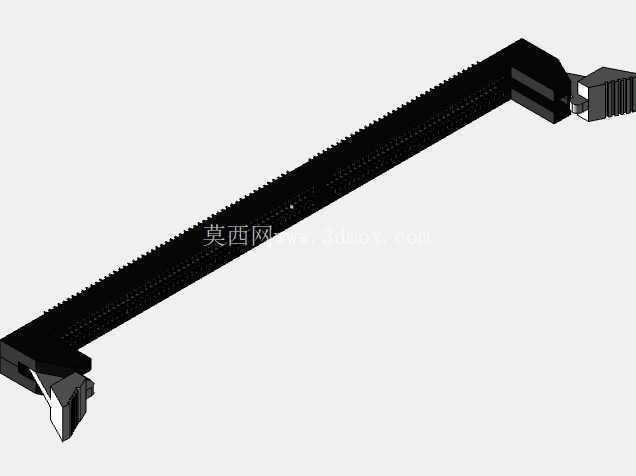

　　该三维对象呈现的是台式计算机主板上用于安装DDR3内存条的长条形表面贴装连接器，整体为黑色绝缘本体配合两端白色卡扣的典型结构。在整机电子设备中，这类插槽承担内存模组与主板之间的机械固定和电气连接任务，内存条沿插槽长度方向垂直插入，两端卡扣在插入到位后自动扣合，拆卸时向外扳动卡扣即可将内存条顶出。

　　从结构布置看，插槽本体沿长边布置密集接触端子，端子排列与DDR3内存条金手指间距对应，中部设置防呆错位特征，用于限制内存条只能按正确方向插入，避免反插造成引脚短路或触点损伤。两端卡扣具有回转支点和钩状卡位，卡扣内侧与内存条端部缺口配合，既提供插入后的保持力，也在拆卸过程中形成杠杆顶出动作。建模时需要重点表达卡扣与本体之间的铰接关系、卡扣张开角度、插槽内部容纳空间以及端子排的连续阵列特征。

　　在主板布局场景中，该类连接器通常靠近CPU或内存控制芯片布置，多条插槽平行排列，间距需要兼顾内存条本体宽度、散热片占用空间以及拆装时手指和工具的操作余量。三维结构导入整机布局后，可以检查内存条插入高度与CPU散热器、显卡、机箱侧板之间的干涉关系，也能确认卡扣向外张开时是否与周边电容、电感或散热件发生碰撞。对于紧凑型工控板、迷你主机和服务器板卡，插槽端部的操作空间往往比插槽本体尺寸更影响装配可行性。

　　外形边界方面，插槽主体呈细长条状，长度与标准DDR3内存模组宽度匹配，本体高度较低，属于板对内存模组的低矮连接器。两端卡扣略高于本体，并在内存条锁止后包住模组端部。建模时应保留插槽底部与PCB接触的安装面、两端固定焊盘或定位结构、端子伸出区域以及卡扣旋转轮廓。若用于设备可视化，不必逐颗重建全部金属端子的复杂细部，但应通过连续阵列或纹理化结构表现触点密度，使外观比例和装配关系真实可信。

　　设计思路上，绝缘本体需要兼顾刚性与薄壁成型，长槽内部形成导向壁和支撑筋，使内存条插入时能够顺利滑入并保持垂直姿态。接触端子沿槽内两排分布，依靠弹性压接与金手指形成可靠导通；两端塑料卡扣则承担频繁插拔中的机械载荷，因此钩部、转轴和根部过渡区应体现足够厚度。三维模型中若省略端子内部弹片，也应在槽口位置保留端子开口阵列，以便工程人员判断插接方向、槽体长度和端部锁扣位置。

　　实际应用不仅限于普通PC主板，在工控机、网络设备、嵌入式x86平台、测试治具和内存检测工装中，也会遇到同类型DDR3插座。进行结构设计时，可利用该模型完成主板堆叠检查、机箱内部空间校核、内存散热风道示意、装配动画制作以及维修拆装演示。对于工装夹具设计，模型还能帮助确定压入机构的施压位置：压力应尽量作用在内存条两端靠近卡扣的区域，避免单侧下压造成模组倾斜、金手指偏磨或插槽本体受力开裂。

　　从可视化角度看，黑色长槽与白色卡扣形成明显色彩区分，端部锁扣的张开和闭合状态适合用于说明内存安装流程。模型几何以近似外观和装配关系为主，能够满足设备渲染、结构布局、教学演示和方案沟通需求；若后续需要投入板级详细设计，则应进一步补充精确端子间距、PCB封装、焊盘位置、卡扣行程及材料公差等信息。
