Amiga2000内置BlueScsi转接安装托架

　　老式台式计算机内部的驱动器托架空间，往往是复古硬件升级时最容易出现干涉的位置。Blue Scsi v2这类仿真存储单元本身尺寸紧凑，却不能直接悬空放置在机箱内：一方面SCSI排线与供电线束在运输或搬动过程中会拉扯接口，另一方面板卡边缘与金属机箱、相邻驱动器之间缺少绝缘和定位，长期使用后容易出现接插件松脱、板体形变甚至短路。这套安装座的核心目标，就是把Blue Scsi v2可靠固定到Amiga 2000原有内部驱动器托架上，让新增存储模块沿用机箱既有的安装边界，而不是临时绑扎或占用额外槽位。

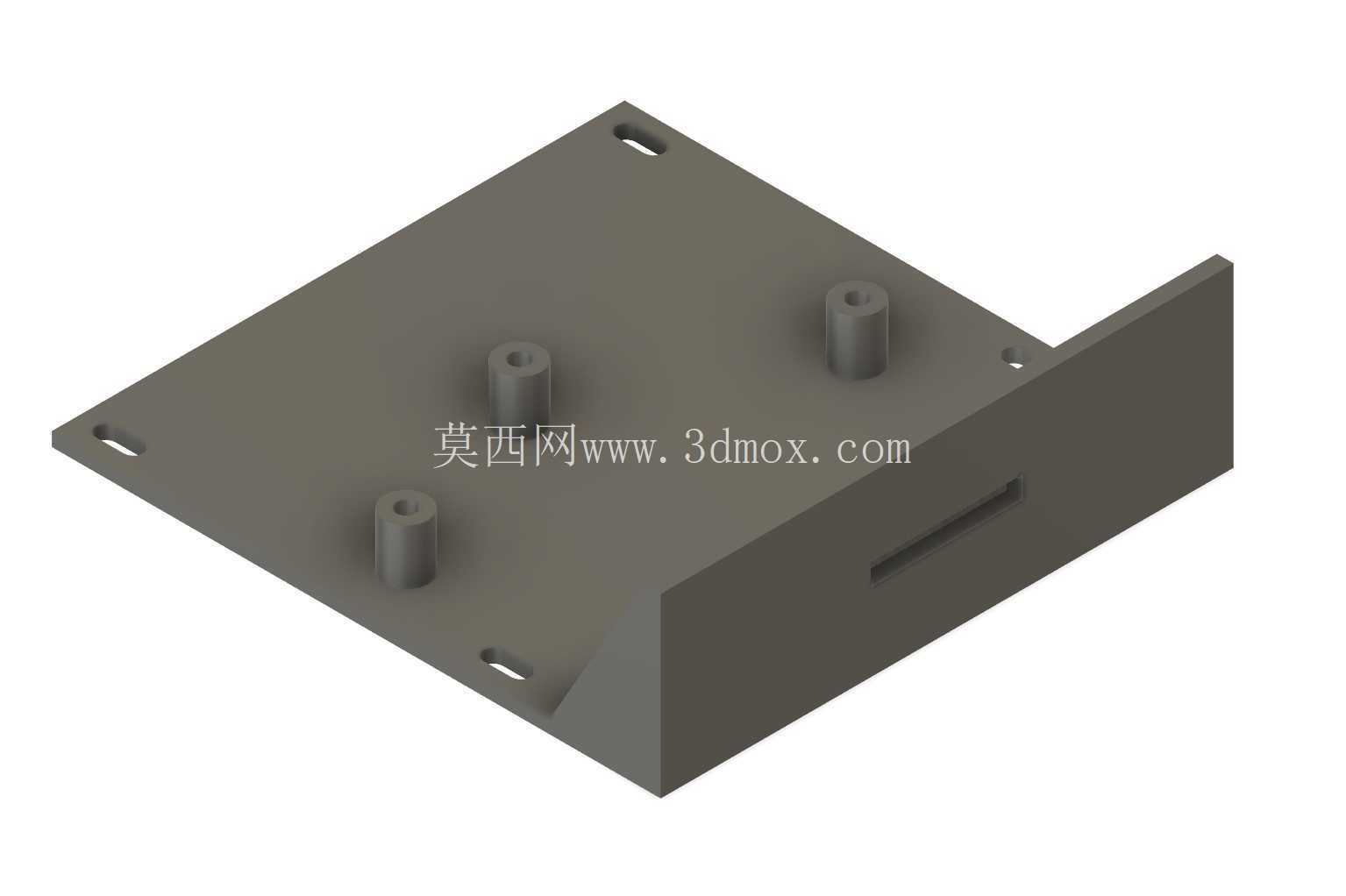

　　从结构思路看，安装座并不追求复杂造型，而是围绕板卡轮廓、固定孔位和托架高度三个约束展开。板体放入区域需要留出对应避让，使Blue Scsi v2的接口、焊点和元件高度不与支架底面发生硬接触；周边设置限位边或承托面，限制板卡在横向、纵向的窜动。支架的高度补偿尤其关键，原始驱动器托架与目标安装位置之间存在高度差，若直接贴装，接口方向、线束弯曲半径或板卡水平度都会受影响。设计中通过4个原始安装垫片建立正确垫高量，使安装座上表面与机箱原有驱动器安装基准保持一致，装配后板卡姿态稳定，SCSI排线能够自然走向主机接口，避免出现急弯和侧向应力。

　　固定方式采用M3螺钉作为主要连接件。M3规格在小型计算机板卡、驱动器支架和钣金件中十分常见，螺纹承载能力足以应付板卡级固定，同时螺钉头尺寸小，不会侵占周边线束空间。建模时需要重点核对螺钉穿过孔、垫片堆叠厚度以及板卡安装孔之间的同轴关系；孔位过紧会让装配公差无法吸收，孔位过松又会导致板卡定位偏差。较合理的做法是让支架承担粗定位，螺钉与垫片完成最终压紧，使Blue Scsi v2在受振动时仍保持在设计位置。

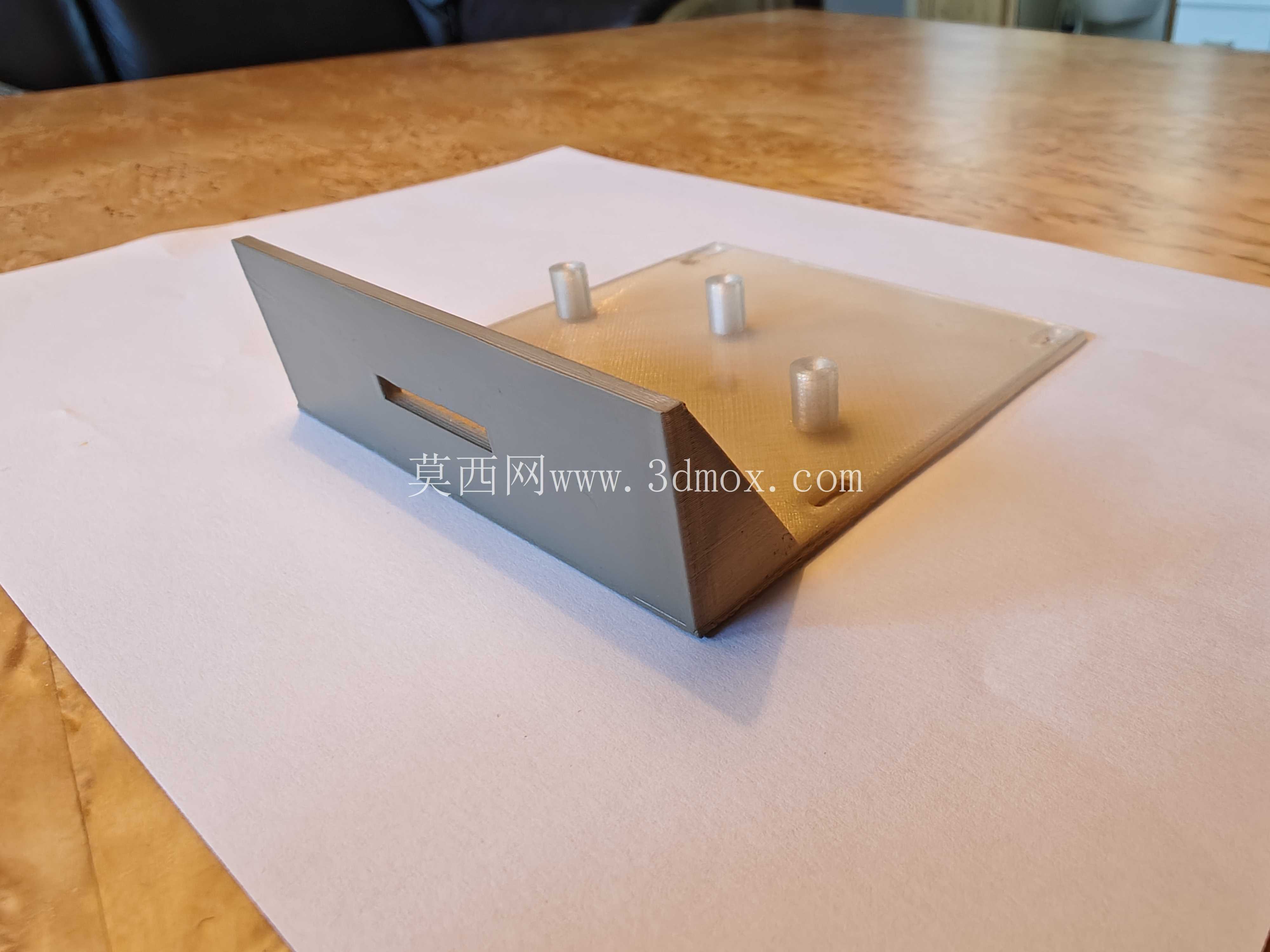

　　外形上，安装座属于低矮的板卡承托构件，外轮廓应服从Amiga 2000内部驱动器仓的可用空间，而不是独立形成一个大尺寸盒体。靠近机箱侧壁、驱动器边框和线束通道的位置需要做边界退让，保证支架装入后不会顶到相邻金属件；面向板卡元件的一侧则保留足够空隙，防止较高电容、接口或针脚被压到。对于通过增材制造实现的场景，支架壁厚、螺钉柱直径和承托边宽度要兼顾打印成型与受力，避免单纯追求轻薄而导致锁紧时开裂。

　　实际使用中，这个支架解决的是复古计算机存储升级里的典型工程问题：新功能模块具备明确电气性能，但机械接口并不天然匹配老机箱。通过把板卡高度、安装孔、螺钉路径和垫片厚度统一到同一套三维装配关系中，安装者可以先在模型中检查Blue Scsi v2与Amiga 2000驱动器托架的相对位置，再确认线束走向和维护拆装顺序。成品装配后，存储单元不再依赖胶带或扎带固定，机箱内部空间保持规整，后续拆卸驱动器、清理灰尘或调整排线时也不会连带牵动SCSI板卡。

　　建模过程中还应把装配工况纳入考虑：支架需要承受板卡自重、螺钉锁紧力以及搬运机箱时的低频振动，承托面与限位边应形成连续支撑，而不是只在几个小点接触。垫片不仅调节高度，也能在支架与原始托架之间建立稳定间隙，减少平面度误差带来的翘曲。对结构设计人员来说，这类作品的价值不在于复杂机构，而在于对老旧设备安装基准、板卡避让和紧固件公差的准确还原；每一处孔位、凸边和高度补偿，都直接决定Blue Scsi v2能否在Amiga 2000机箱内长期、稳定、可维护地运行。
