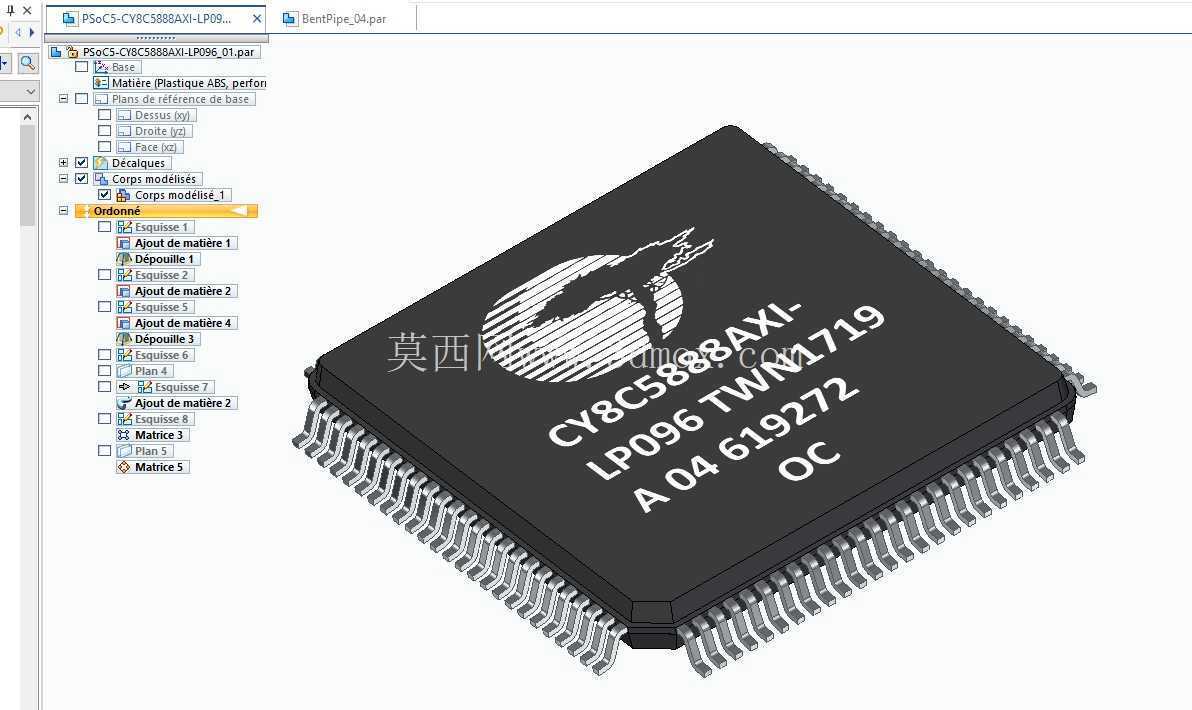

TQFP100封装PSoC5主控芯片三维结构

　　做嵌入式硬件结构设计时，主控芯片的封装建模是PCB布局、外壳干涉校验、整机装配仿真里最基础也最容易出疏漏的环节。这个TQFP100-0.5mm间距的PSoC5主控芯片三维结构，完全按照量产贴片器件的实际外形搭建，覆盖了硬件开发全流程里结构工程师需要核对的所有边界要素。

　　从实际应用场景来看，这类100引脚薄型四方扁平封装器件，广泛用在工业控制板、小型智能传感终端、消费类电子主控板、便携检测设备的核心电路上。PSoC5系列本身集成了可编程模拟与数字外设，板卡设计时往往会把它放在核心布局区域，周边要排布去耦电容、晶振、接口排针，结构工程师在堆叠阶段如果没有精准的芯片三维外形，很容易出现芯片高度和外壳内凸筋干涉、引脚焊盘和周边元器件间距不足、回流焊后器件本体和屏蔽罩内壁蹭碰的问题。这个模型把芯片本体的塑封厚度、四边引脚的外伸长度、引脚共面度对应的外形轮廓都做了还原，导入板卡装配环境后，可以直接用来校验整机内部的堆叠间隙。

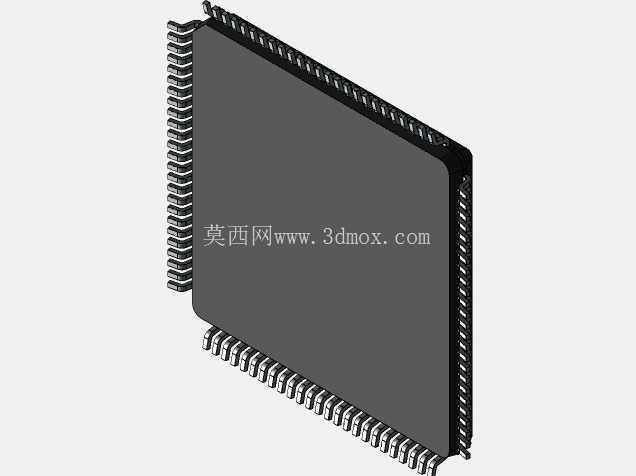

　　建模时首先锚定的是安装边界：TQFP100封装的引脚间距为0.5mm，四边各排布25个鸥翼型贴片引脚，引脚从塑封本体侧面引出后向下弯折，末端平贴PCB焊盘。建模过程中没有简化引脚的弯折弧度，每一根引脚的伸出长度、折弯圆角、末端贴装段的宽度都和器件手册的封装尺寸对齐，塑封本体的边角做了量产器件常见的小倒角，没有做成尖锐直角，还原了注塑封装的实际外观。本体顶面的平整区域也保留了真实芯片的丝印承载面特征，厚度方向严格按照TQFP封装的标称高度搭建，不会出现模型厚度偏厚导致屏蔽罩选型错误的问题。

　　从设计思路上来说，这类IC封装模型不需要还原芯片内部的晶圆与引线键合结构，结构设计阶段所有的校验需求都集中在器件外部的装配干涉、焊盘匹配、高度占用三个维度。建模时把引脚和塑封本体做成独立的结构特征，既可以在装配仿真里直观区分器件本体和焊接引脚，也能在导出STEP格式用于不同软件交互时，避免特征错乱。四边引脚的排布完全对称，100个引脚沿四个侧边均匀分布，相邻引脚的间隙、最外侧引脚到本体边角的距离都严格对应封装规范，硬件工程师在做PCB封装库时，也可以参考这个三维模型核对焊盘的外伸长度，避免焊盘设计过短导致回流焊时引脚吃锡不足，或者焊盘过长引发相邻引脚连锡短路。

　　在产线工装设计环节，这个模型也能发挥实际作用。比如做贴片吸嘴选型时，可以根据芯片本体顶面的平整面积确认吸嘴的直径，避免吸嘴尺寸过大压到侧边引脚；做测试工装的顶针布局时，可以对照引脚的排布位置预留顶针空间，规避顶针和芯片本体干涉；设计整机外壳的绝缘隔离片时，也能按照芯片的实际高度确认隔离片的开槽深度，保证装配后绝缘片完全覆盖芯片带电区域，同时不会挤压芯片本体造成焊点受力。

　　很多新手工程师在搭建板卡三维装配时，往往直接用一个方块代替IC封装，忽略了引脚的外伸尺寸和本体的实际厚度，到打样回来组装时才发现屏蔽罩扣不上、外壳内柱压到芯片引脚、连接器和芯片侧边间隙不足等问题，返工修改外壳或者调整板卡布局都会拖慢项目进度。这个精细化的封装模型把所有外部装配相关的尺寸特征都做了还原，不管是做板卡堆叠仿真、整机结构干涉检查，还是做SMT贴片工装的空间校验，都能直接导入使用，不需要再额外对照器件手册二次修整外形。鸥翼引脚的弯折形态也还原了量产器件的成型特征，在做焊点可靠性仿真时，也可以基于这个引脚形态分析温度循环下的引脚应力分布，为板卡可靠性设计提供准确的几何基础。
