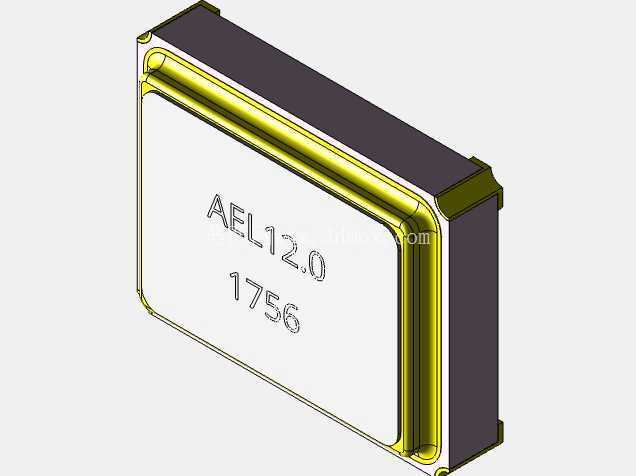

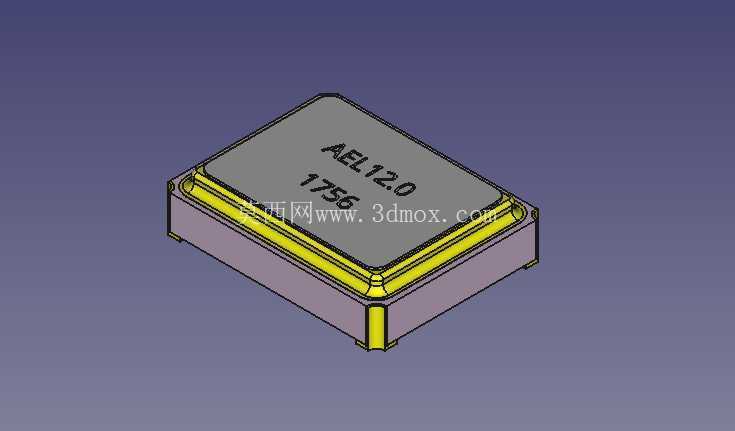

贴片式石英谐振发生器件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，这类贴片封装的石英发生器件是板级时钟电路的核心频率基准源，所有需要稳定时序信号的数字电路系统，从便携穿戴设备到工业测控主板，都需要依靠这类器件提供固定频率的振荡基准，保障电路各模块的时序同步、数据采样与传输的准确性。不同于传统直插式晶振的引脚结构，这款器件采用金属密封贴片封装，整体为规则长方体结构，外形尺寸控制在3.2×2.5毫米的极小边界内，适配当前高密度SMT贴装工艺的生产要求，能够在有限的PCB板面积内完成布置，不会占用过多布线空间，适配多层板的高密度布局需求。

　　从结构设计逻辑来看，器件外围采用陶瓷基座搭配金属封盖的密封结构，基座四周设置镀金焊接引脚，引脚与基座结合处做了圆弧过渡处理，既能够提升焊接时的焊锡浸润性，保障回流焊过程中引脚与PCB焊盘的可靠连接，也能避免尖锐边角在生产转运过程中产生磕碰掉屑，影响SMT贴装的良率。金属封盖表面丝印型号标识，清晰标注器件的频率参数与生产批次编码，方便生产环节的物料核对与追溯，封盖与基座采用平行缝焊工艺实现密封，能够隔绝外界水汽、粉尘进入器件内部，保护内部的石英晶片不受环境污染，保障频率输出的长期稳定性，满足工业级产品的温湿度适应性要求。

　　在实际选型应用中，这类器件的安装边界需要严格匹配PCB封装库的焊盘尺寸，焊盘间距与引脚宽度完全对应，焊接时的钢网开孔厚度需要控制在合理范围，避免焊锡过多导致引脚连桥，或是焊锡不足引发虚焊问题。器件的高度尺寸经过严格管控，能够适配各类便携设备的内部堆叠空间，不会和上方的结构件、屏蔽罩产生干涉，在做板级堆叠设计时，只需要预留对应厚度的空间余量即可完成布置。不同于插件晶振需要在PCB上开孔，这款贴片器件可以直接在PCB表层完成焊接，不需要额外的过孔设计，能够简化PCB的布线难度，提升板面的利用率，尤其适合小型化电子设备的设计需求。

　　内部石英晶片采用特定切型设计，能够在额定电压激励下产生固定频率的机械振动，通过压电效应转换为稳定的电信号输出，为整个电路系统提供精准的时钟基准，外围只需要搭配匹配的负载电容，就能够起振输出稳定频率，电路设计难度低，可靠性表现优异。在结构建模过程中，需要精准还原器件的外形公差、引脚位置与突出高度，确保导出的STEP模型能够直接导入PCB设计软件进行3D布局检查，提前发现器件与周边结构件、其他电子元件的干涉问题，减少打样阶段的修改次数。建模时对金属封盖与陶瓷基座的分界面、引脚的倒角细节都做了还原，能够真实反映器件的实际外形特征，方便结构工程师在做整机堆叠时准确评估空间占用，避免因模型尺寸偏差导致的装配问题。这类器件在实际工作中对机械应力有一定敏感度，所以在结构设计时，器件周边的PCB布局要避免靠近板边、螺丝固定位等容易产生形变的区域，减少PCB受力形变传递到器件本体，导致频率偏移甚至内部晶片损坏的问题，同时金属封盖可以根据设计需求接参考地，提升器件的抗干扰能力，降低外界电磁辐射对频率输出稳定性的影响。
