群晖DS918 NAS设备专用散热排气导流结构

　　在小型网络存储设备的散热改造场景中，很多用户会遇到原装散热风道存在气流死角、硬盘仓局部积热的问题，这款适配群晖DS918型号NAS的排气导流结构，正是针对这类实际使用痛点完成的结构设计。日常家用或小型工作室部署NAS时，设备通常会被放置在机柜层板、桌面角落这类通风条件有限的位置，原装设备的排气口直出气流容易被柜体挡板或墙面阻挡，形成热风回流，导致硬盘运行温度长期偏高，不仅会提升硬盘坏道风险，也会让设备风扇长期处于高转速档位，带来不必要的运行噪音。

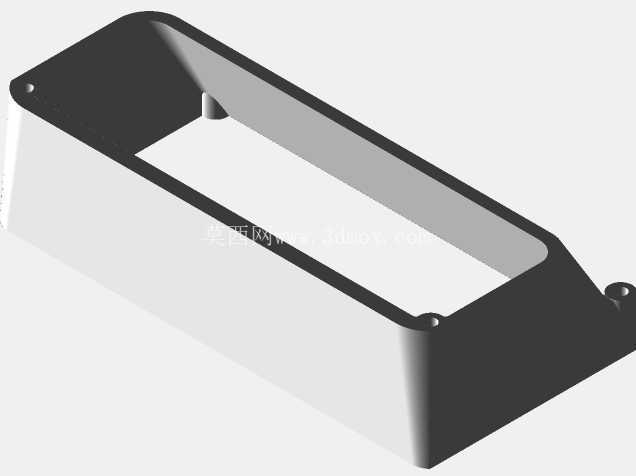

　　这款导流结构的设计思路，核心是在不改动设备原有壳体结构、不破坏设备保修状态的前提下，通过附加的导流通道将设备排出的热风引导至远离设备进风口的方向，从根源上避免热风循环。整个结构采用贴合设备原有排气口轮廓的仿形设计，安装端的内圈尺寸完全匹配DS918机身背部排气口的外轮廓，安装时无需额外打孔或使用粘接剂，依靠结构自身的卡扣定位就能牢牢固定在设备排气口位置，不会出现使用过程中移位、脱落的问题。

　　从功能特性来看，导流通道的内壁做了平滑的圆弧过渡处理，没有直角折角或突兀的截面变化，能够最大程度降低气流通过时的风阻，不会因为加装导流结构导致设备排气阻力上升、风扇负载增大。通道的出口端做了向下倾斜的角度设计，引导热风朝向设备下方的空间排出，既避开了设备侧面的进风区域，也不会让热风直吹机柜内相邻布置的其他网络设备，避免多设备堆叠部署时的热量互相干扰。结构上预留的安装定位孔，完全对齐设备原有排气口周边的壳体凸点，安装后和设备壳体之间的缝隙控制在1mm以内，不会出现气流从缝隙处漏流的问题，保证所有排出的热风都能顺着导流通道导出。

　　考虑到个人用户自行制作的可行性，整个结构的壁厚设计为2mm，既保证了结构自身的刚性，安装后不会因为气流长期冲击产生形变或共振异响，也适配主流FDM3D打印设备的打印能力，不需要添加支撑结构就能完成打印制作，打印完成后仅需简单去除毛边即可直接安装使用。结构的整体外伸长度控制在65mm，不会过度占用机柜内的纵深空间，即使是在深度较浅的壁挂式小型机柜中安装，也不会出现导流结构顶到机柜后门的问题，适配绝大多数家用和小型工作室的机柜安装场景。

　　实际使用测试中，在环境温度26℃、四块硬盘持续满负载读写的状态下，加装这款导流结构后，硬盘仓的平均温度相比未加装时能够降低1-3℃，设备风扇的平均转速也有明显下降，运行噪音控制效果符合预期。针对不同的安装环境，导流结构的出口方向也预留了调整空间，用户可以根据自己设备的摆放位置，选择打印不同偏转角度的出口版本，比如靠墙桌面放置时可以选择出口朝向侧面的版本，机柜层板安装时选择出口朝下的版本，灵活适配不同的部署场景。整个结构没有多余的装饰性设计，所有曲面和棱角都服务于气流导向和安装适配的核心需求，没有为了外观牺牲任何风道性能，完全从工程实用角度出发完成结构设计。
