扁平化风格电阻器标识立体造型设计

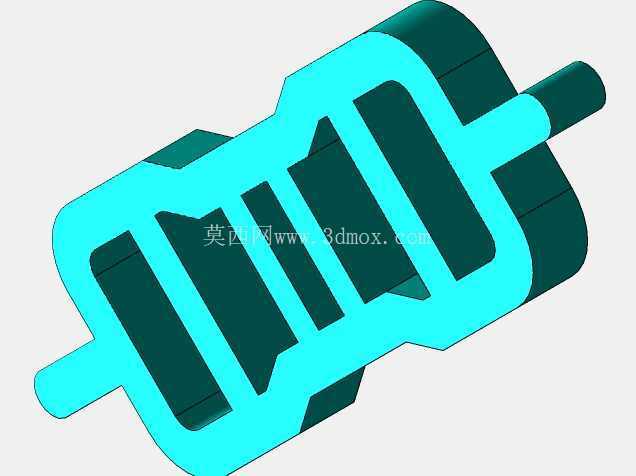

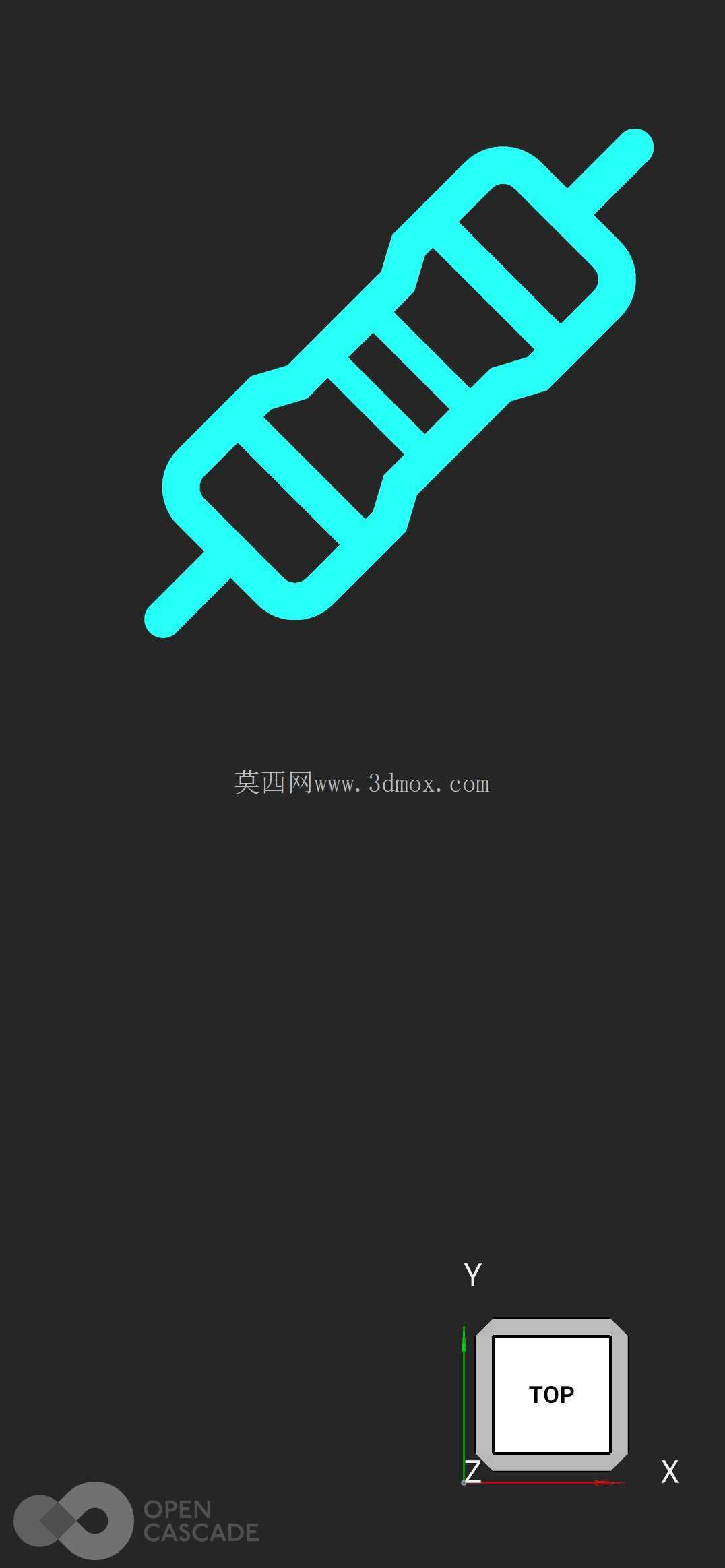

　　在电子电路设计、工业电控系统搭建、教学演示教具开发的场景中，标准化的元件示意造型是提升原理图可读性、装配指引清晰度的关键载体，这款电阻器的立体标识造型，正是针对平面符号立体化展示需求完成的结构设计。日常开展电控柜布线指导、电子实训教学演示、电路仿真界面的三维化升级工作时，传统平面电阻符号缺乏空间辨识度，在混合多类元件的三维布局场景中容易和其他轴向元件产生视觉混淆，这款造型在保留电阻器经典电路符号核心识别特征的基础上，做了等比例的立体拉伸处理，让平面符号具备明确的厚度与空间轮廓，在三维场景中不管是任意角度旋转查看，还是搭配其他元件做布局示意，都能快速被识别为电阻类元件。从设计思路层面看，整个造型没有照搬真实碳膜电阻或者金属膜电阻的圆柱本体加两端引脚的写实结构，而是提取了电路原理图中电阻符号的核心折线轮廓，将折线区域做封闭面处理后沿垂直于符号平面的方向做均匀厚度拉伸，两端延伸出的平直段对应原理图中电阻的引脚连接部分，整体轮廓做了统一的圆角过渡处理，避免尖锐棱角在三维场景中产生不必要的视觉锯齿，也让标识造型更符合现代工业设计的简洁审美。

　　实际应用中，这类立体标识造型可以直接嵌入三维布线软件的元件库，在做电控柜三维布线预演时，放置在电阻元件的安装位置旁做可视化标注，比纯文字标注的识别效率高很多；也可以用于电子类教学课件的三维动画制作，在讲解串并联电路、欧姆定律相关内容时，用立体标识替代平面符号，能让初学者更快建立元件的空间认知；还可以作为工业人机界面的元件状态图标，在触控屏的三维监控界面中，用不同颜色的该造型对应不同回路的电阻工作状态，比传统平面图标更有层次感。

　　关于安装边界与尺寸适配，这款造型的整体长宽比严格遵循常规电路原理图中电阻符号的比例关系，两端引脚段的长度预留了足够的搭配空间，不管是和导线模型做连接示意，还是和其他元件标识做排布组合，都不会出现轮廓干涉的问题；造型的厚度设置为轮廓宽度的六分之一，既保证了立体观感，又不会因为厚度过大在密集排布的场景中占用过多显示空间，在常规的1080P显示分辨率下，最小可以缩放至20像素宽度仍能保持清晰的轮廓识别度，不会因为尺寸缩小出现轮廓粘连的问题。

　　结构细节上，造型的所有转折处都做了等半径的圆角处理，折线区域的内凹和外凸圆角半径保持一致，避免三维渲染时出现光影不均的问题；两端的引脚段和中间的电阻符号主体做了一体化的布尔合并处理，整个造型是单一连续实体，没有拆分的独立零件，在做材质赋予、动画驱动的时候不需要额外做零件约束，直接调用即可完成场景搭建。在做不同场景的适配时，这款造型可以根据使用需求调整整体缩放比例，用于大屏展示的时候可以放大至米级尺寸做展厅互动展示，用于界面图标时可以缩小至毫米级尺寸嵌入UI布局，因为整体是等比例拉伸的规则造型，缩放过程中不会出现特征变形或者轮廓失真的问题。和写实的电阻三维模型相比，这款标识造型的面数极低，整个实体仅由拉伸特征和圆角特征构成，没有复杂的曲面细节，在大型三维场景中大量调用也不会占用过多的渲染资源，哪怕是单场景放置上百个该标识造型，也能保持流畅的交互操作体验，非常适合用于元件密集的电路三维演示场景。
