台式计算机CPU风冷散热组件结构设计

　　日常桌面级计算机运行过程中，CPU核心持续运算会产生大量焦耳热，若热量无法及时导出，会触发核心降频保护，严重时甚至造成硬件永久性损坏，这款风冷散热组件正是针对桌面级CPU的散热需求开发的被动+主动结合式散热结构，可适配多数消费级台式机的LGA、AM系列主流处理器插槽，覆盖从入门办公到中端游戏、轻度内容创作的处理器散热场景。

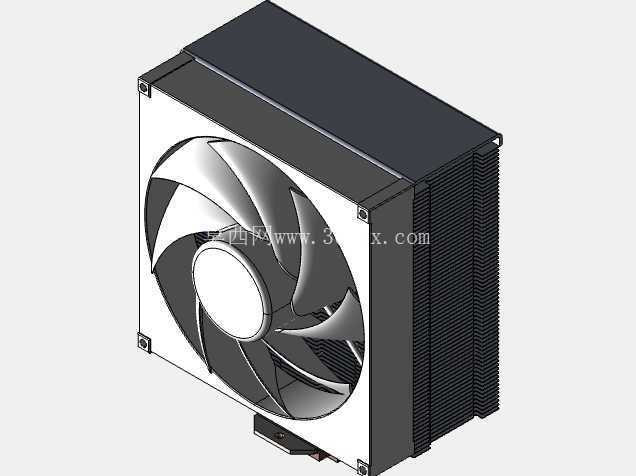

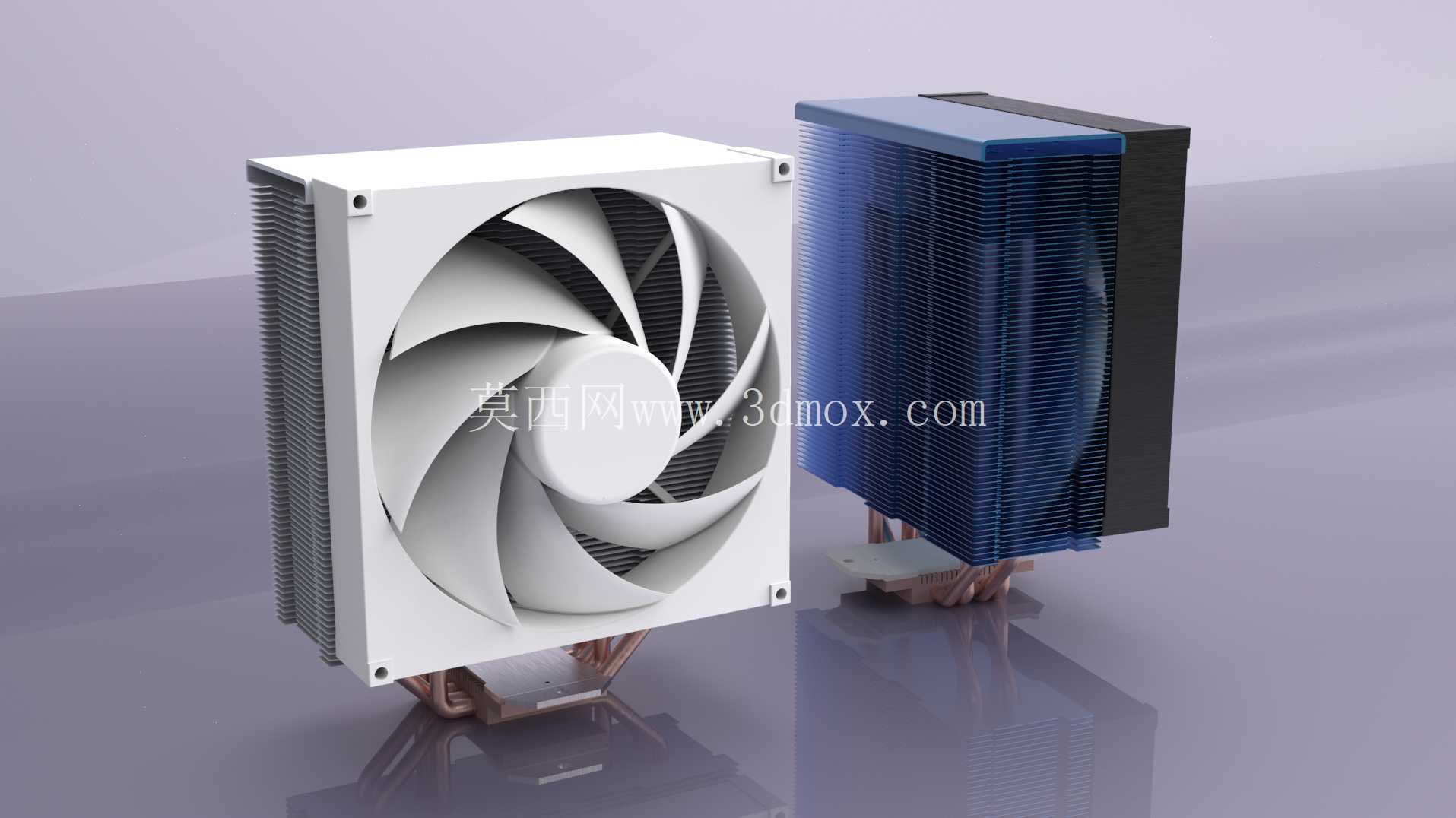

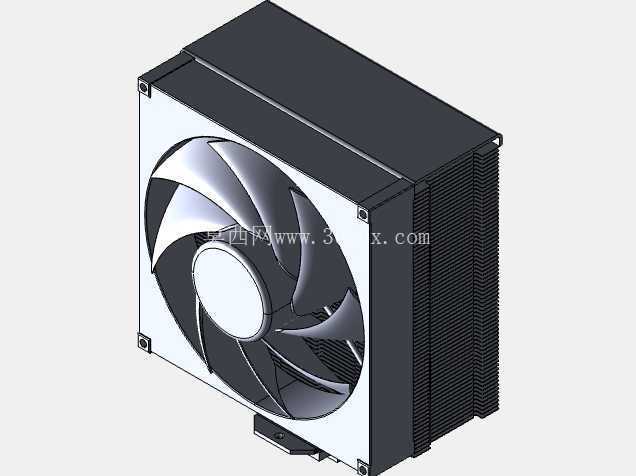

　　从结构组成来看，整套组件分为主动送风单元、鳍片换热单元、导热连接单元三个核心部分。主动送风单元采用九叶大曲率轴流扇叶设计，扇叶前缘做了切角处理，可在相同转速下降低叶尖涡流产生的气动噪音，扇框四角预留了标准减震胶钉安装位，能够隔绝扇叶转动产生的微幅振动传递到鳍片组与主板，避免长期振动造成主板焊点疲劳。鳍片换热单元采用穿fin工艺连接热管与铝制鳍片，单组鳍片的片距控制在1.2mm，既保证足够的换热接触面积，又不会因为片距过小造成风阻陡增，影响风扇送风的穿透效率；鳍片组侧边做了折边加固处理，可避免安装、运输过程中鳍片倒伏变形，影响风道流通效率。导热连接单元采用多根烧结热管，热管内部填充相变工质，依靠工质蒸发-冷凝的相变循环快速将CPU底座的热量传导到整片鳍片区域，热管与CPU接触的底座部分做了镜面铣平处理，表面平面度控制在0.02mm以内，可降低与CPU顶盖之间的接触热阻，减少导热硅脂的填充厚度。

　　设计过程中首先需要匹配目标CPU的TDP热功耗范围，根据热功耗数值核算所需的总换热面积、热管数量与直径，再结合机箱的CPU散热限高确定鳍片组的整体高度，避免出现散热组件过高无法安装侧板的问题。安装边界方面，风扇与鳍片组的组合宽度控制在120mm标准风扇尺寸范围内，可兼容绝大多数ATX、M-ATX、ITX规格主板的内存安装位，不会遮挡第一根内存插槽，方便用户安装高马甲内存；底座扣具采用快拆式设计，无需拆卸主板即可完成散热组件的安装与拆卸，扣具的压力弹簧经过调校，可保证底座与CPU顶盖之间的压力稳定在标准范围内，既不会因为压力过小增大接触热阻，也不会因为压力过大压坏CPU核心或主板PCB。

　　风道设计上采用直吹式送风路径，风扇吹出的冷风垂直穿过鳍片间隙，将鳍片上携带的热量直接带向机箱后部的排风位，相比下压式风道可减少热量在主板CPU周边区域的堆积，同时还能顺带带走主板供电模块、内存表面的部分余热。鳍片组的热管排布采用错位布局，可避免热管集中在鳍片局部区域造成热量分布不均，提升整片鳍片的换热利用率；风扇的供电接口采用标准4Pin PWM调速定义，可根据CPU实时温度自动调整风扇转速，在低负载工况下降低转速减少运行噪音，高负载下提升转速保证散热效率。

　　实际选型应用时，需要先确认机箱的CPU散热限高参数，再核对主板CPU插槽的扣具兼容性，安装前需要将CPU顶盖表面的残留硅脂擦拭干净，均匀涂抹薄层导热硅脂后再固定散热底座，固定螺丝时采用对角线逐步拧紧的方式，保证底座与CPU顶盖平行接触，避免出现一侧压力过大一侧接触不实的问题。日常使用过程中，可定期清理扇叶与鳍片间隙中堆积的灰尘，避免灰尘堵塞风道造成散热效率下降，清理时注意不要弯折鳍片或碰伤热管，若热管表面出现磕碰凹痕会造成内部工质泄漏，直接导致散热性能失效。
