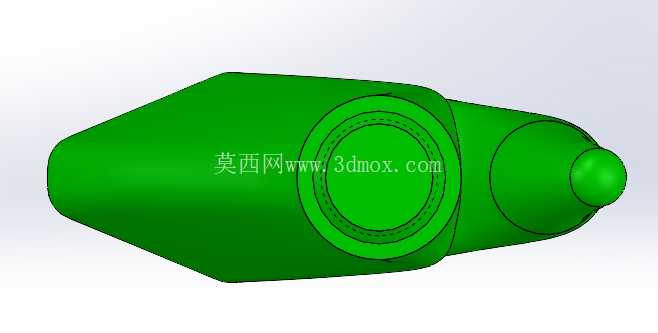

SolidWorks环境下设计的起重作业专用吊钩构件

　　从功能特性上看，吊钩的钩身曲面是整个构件的核心承载区，设计时没有采用简单的圆弧过渡，而是顺着吊重时的应力流线做了曲率渐变处理，钩尖位置做了小幅的上翘防脱结构预留，后续可以直接加装防脱棘爪，避免吊装过程中吊索具从钩口滑出，引发安全事故；钩身与直柄衔接的位置做了加大的过渡圆角，避免直角位置出现应力集中，毕竟这个位置是吊重时弯矩最大的区域，很多吊钩的失效断裂都出在这个衔接位置，圆角半径的取值是按照材料许用应力反复核算过的，既不会因为圆角过大挤占钩口的有效挂接空间，也不会因为圆角过小导致应力集中系数超标。直柄部分的螺纹结构是安装对接的核心，这里采用的是普通粗牙三角螺纹，没有选细牙螺纹，是考虑到起重作业场景下构件会承受频繁的冲击载荷，粗牙螺纹的牙根强度更高，抗冲击性能更好，安装时直接和吊钩横梁的内螺纹孔旋合，再配锁紧螺母就能完成固定，安装边界也做了明确的适配，螺纹段的长度刚好满足常规吊钩横梁的安装厚度，旋合到位后能留出足够的锁紧余量，不会出现螺纹旋合长度不足导致的连接失效，也不会因为螺纹过长导致安装后突出段干涉滑轮组的运转。作为常年跟起重设备结构打交道的设计人员，吊钩这类核心承载构件的设计容不得半分含糊，这次完成的吊钩结构，完全围绕常规桥门式起重机、小型移动式起重设备的日常吊装作业场景做的结构适配，没有做多余的花哨造型，每一处结构尺寸都对应实际作业的受力与安装需求。先从实际应用场景说起，这类直柄螺纹式吊钩，大多适配1t到5t额定起重量的轻小型起重设备，不管是车间内的工位定点吊装、仓库的货物周转吊运，还是户外小型设备安装的临时起重作业，都能适配，它不像大吨位的叠片式吊钩需要配套多组滑轮组，结构更紧凑，安装维护的门槛更低，很适合中小载荷的高频次吊装场景。

　　设计思路上，整个建模过程是从受力分析倒推结构尺寸的，先确定额定起重量对应的计算载荷，考虑动载系数、不均衡载荷系数的影响，先算出钩身危险截面的所需截面面积，再确定钩身的直径、钩口的有效开度——钩口开度的尺寸是按照常规吊装用的钢丝绳吊索、卸扣的尺寸做的适配，保证常用规格的吊具能顺利挂入，同时不会因为开度过大导致钩身的有效承载截面被削弱。钩身的截面没有采用正圆形，而是顺着受力方向做了略微的椭圆化处理，在受拉侧适当加大了截面厚度，在保证整体重量不额外增加的前提下，提升了危险截面的承载能力，毕竟吊钩属于特种设备承载构件，冗余量的控制要精准，冗余太大浪费材料还增加起重设备的头部自重，冗余不足则会带来安全隐患。

　　另外，直柄末端的螺纹收尾处做了退刀槽结构，退刀槽的宽度和深度都按照螺纹加工的工艺要求设计，保证车削螺纹时能顺利退刀，不会在螺纹末端出现不完整牙型，避免这个位置出现应力集中引发的疲劳断裂；钩尖的端部做了小圆弧钝化处理，不是尖锐的棱角，一方面避免吊装时尖锐棱角割伤吊索具的纤维芯或者钢丝绳的钢丝，另一方面也能减少日常搬运安装过程中磕碰带来的钩尖变形。从安装边界来看，整个吊钩的最大外轮廓尺寸适配常规的吊钩组安装空间，钩身的回转半径不会和旁边的滑轮护板、横梁结构发生干涉，安装完成后吊钩可以沿着螺纹轴线做360度的自由转动，方便吊装时调整吊索的方向，不会因为结构卡滞导致吊索扭结。

　　很多新手设计吊钩的时候容易犯的错误就是直接照着现成样品描外形，不考虑应力走向和安装工艺，要么是过渡圆角太小应力集中，要么是螺纹长度和实际安装的横梁不匹配，要么是钩口开度过大导致承载能力不足，这次的结构设计在建模阶段就把这些工艺、安装、受力的问题都考虑进去了，每一处尺寸都有对应的工程依据，不是凭感觉画的曲面。比如钩身的曲率变化，是沿着载荷作用线做的等强度轮廓设计，让整个钩身各个截面的应力水平尽量均匀，不会出现某个位置应力特别高的情况，这样既能充分利用材料的力学性能，也能延长构件的疲劳使用寿命，毕竟起重作业是频繁的变载荷工况，疲劳强度的校核是必不可少的。还有钩头的位置，没有做多余的装饰性结构，所有的曲面都是为了受力和吊装需求服务，外表面的圆角过渡都是为了减少应力集中，同时也方便后续的锻造加工和表面热处理，这类吊钩一般都是整体锻造后再做调质处理，建模时的拔模斜度、圆角过渡都要符合锻造工艺的要求，不能出现无法脱模的内凹结构，也不能出现壁厚突变的位置，避免锻造时出现折叠、裂纹等缺陷。
