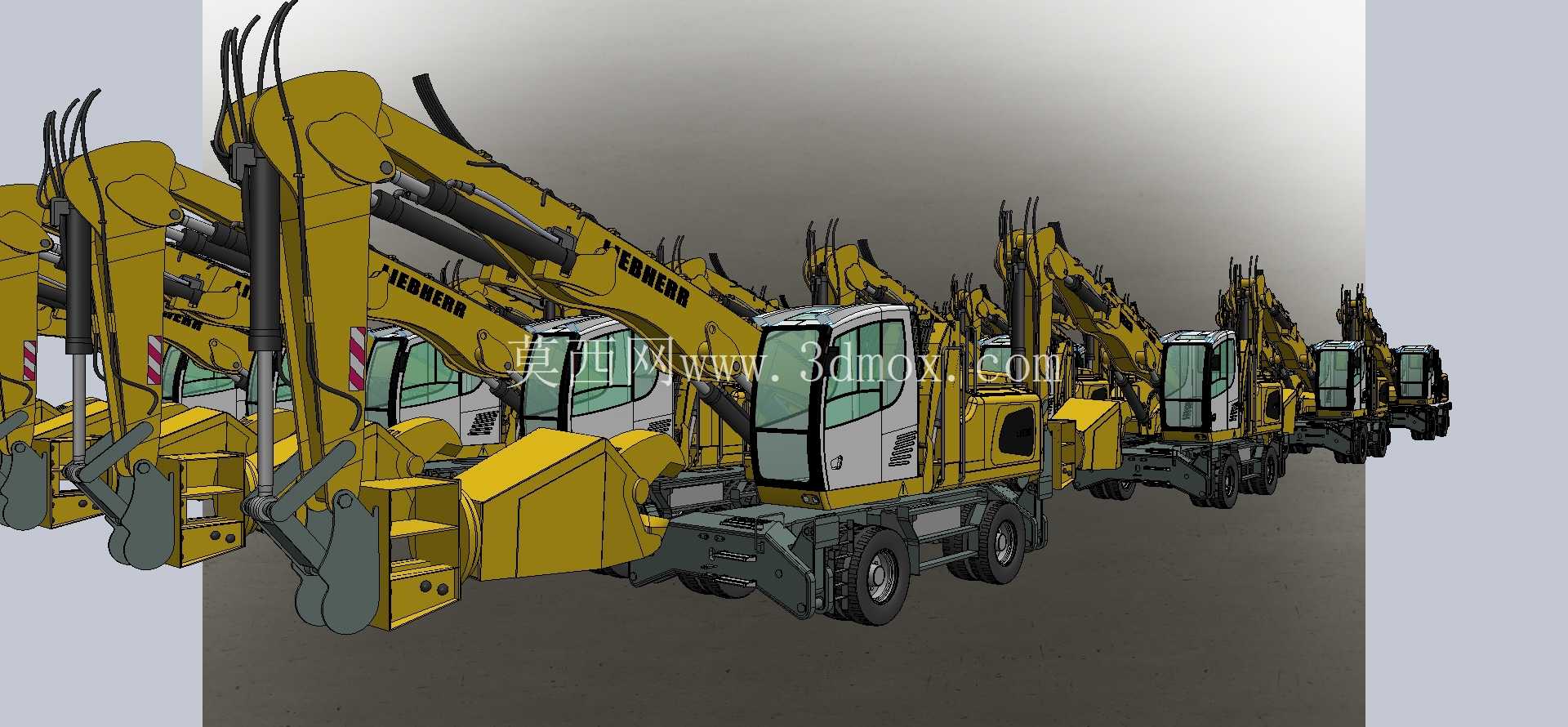

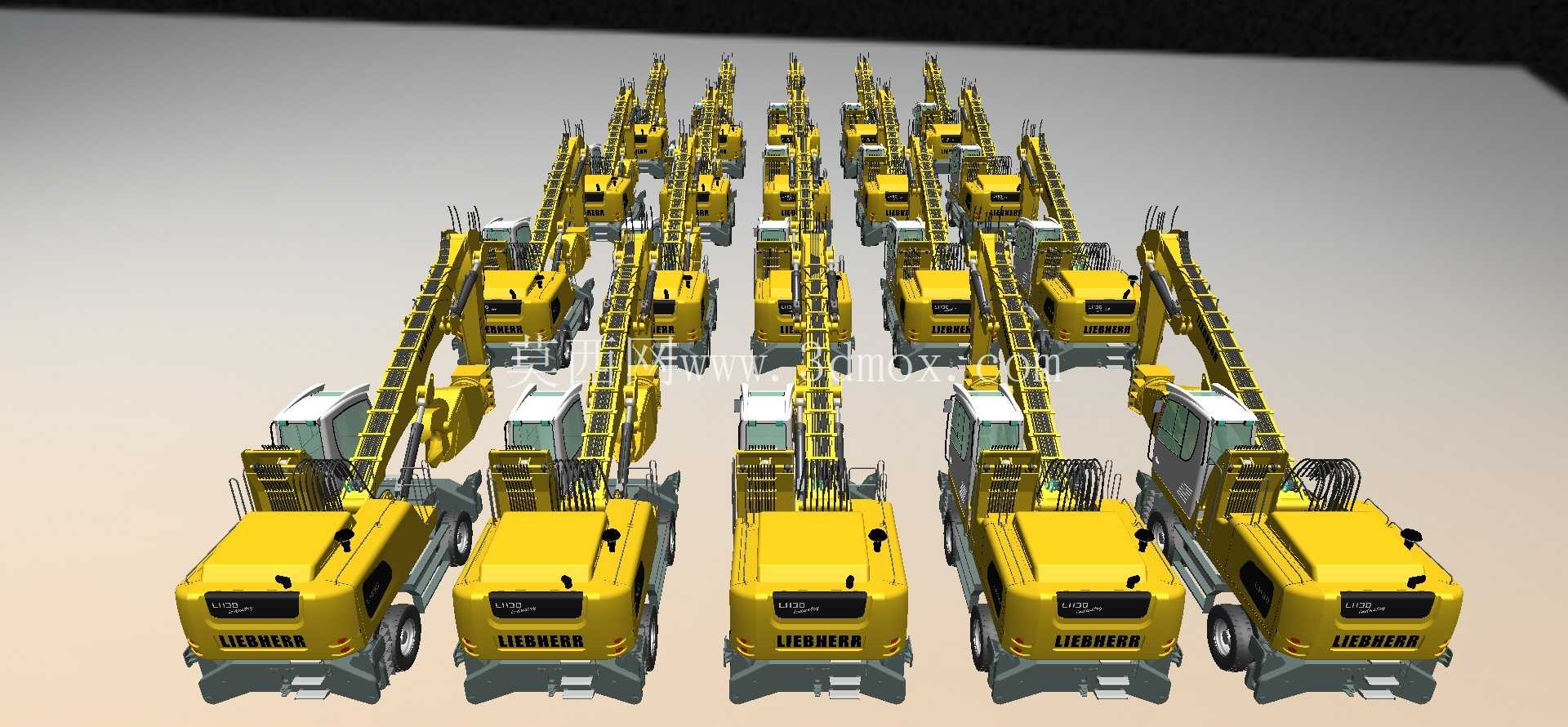

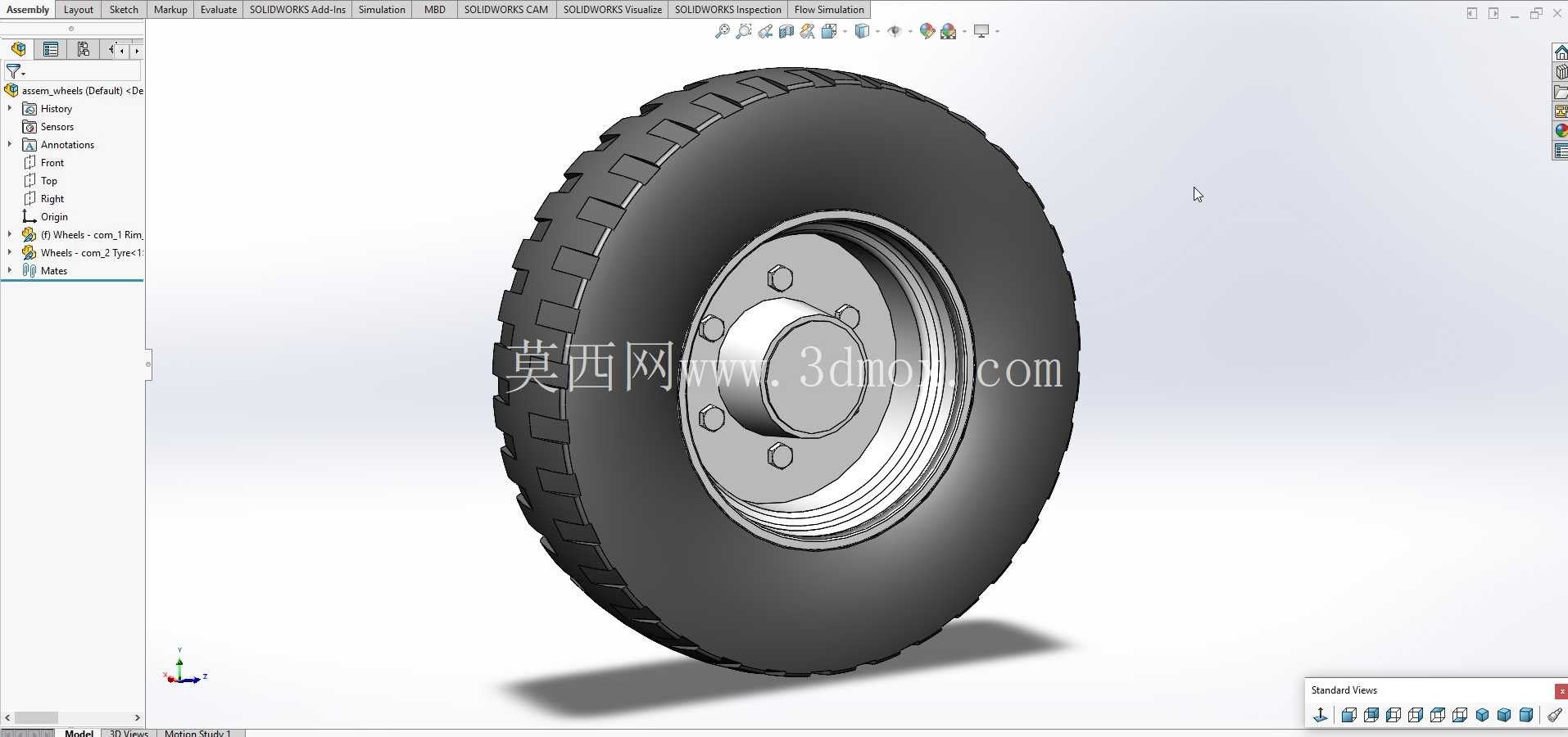

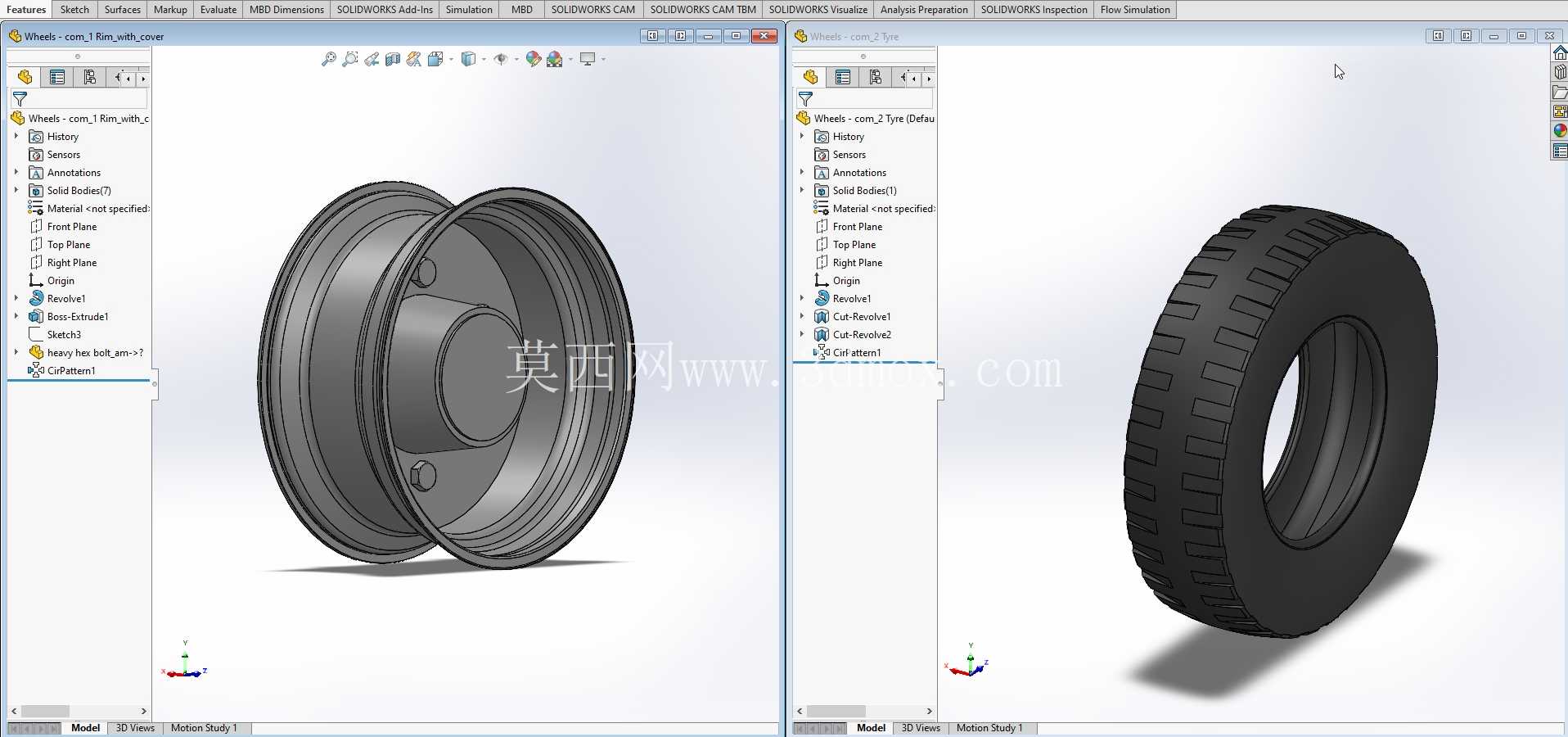

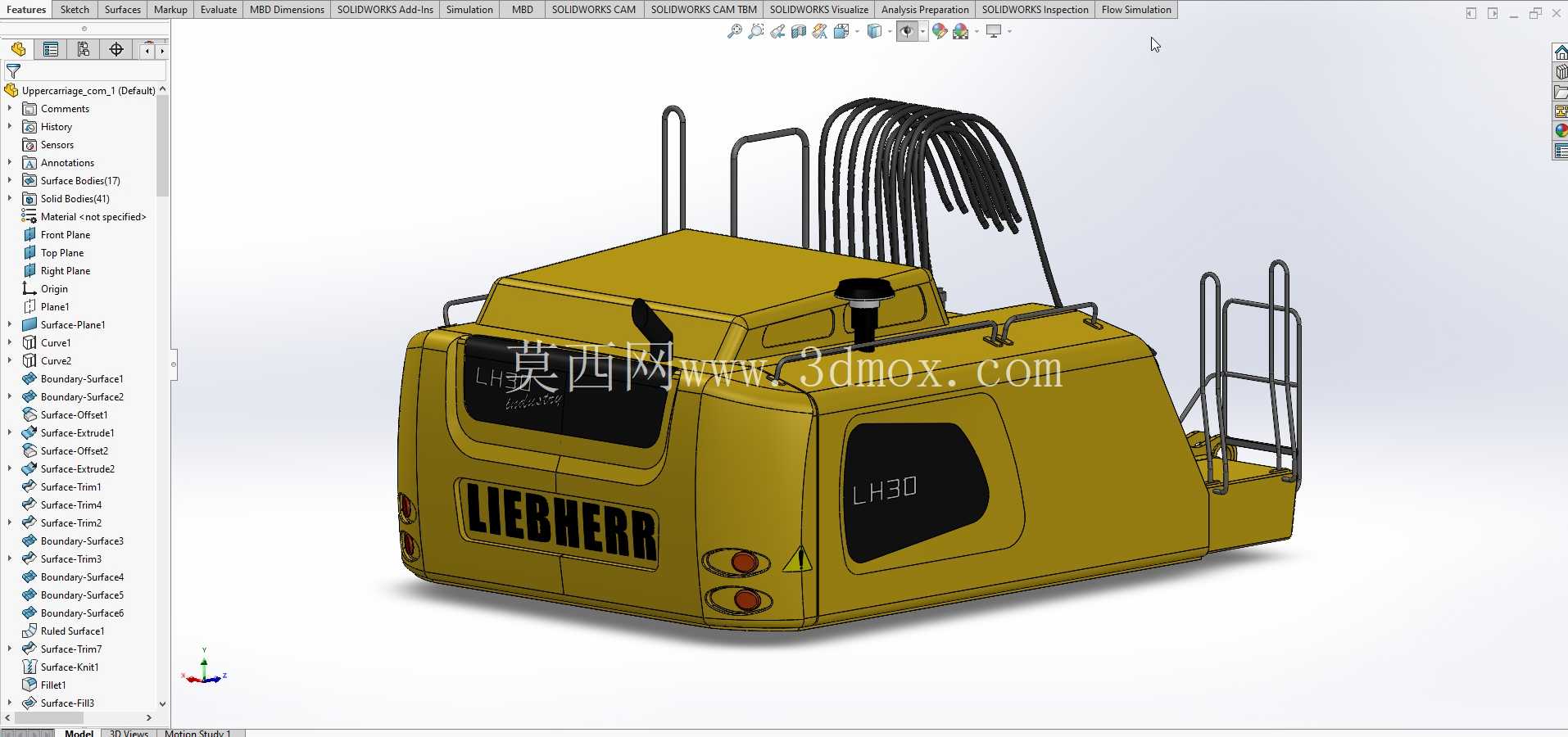

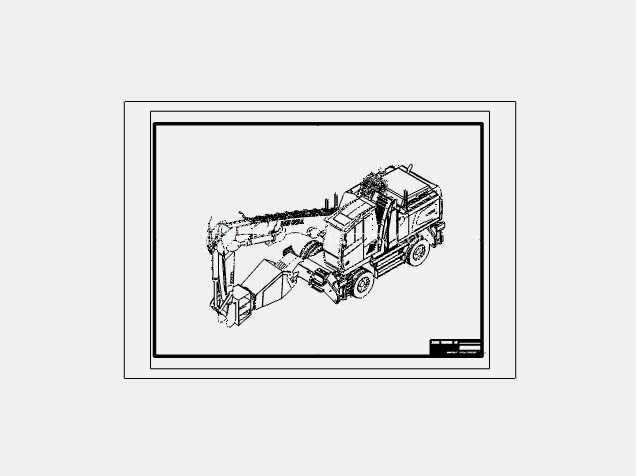

利勃海尔LH30-LH35剪切式起重机结构

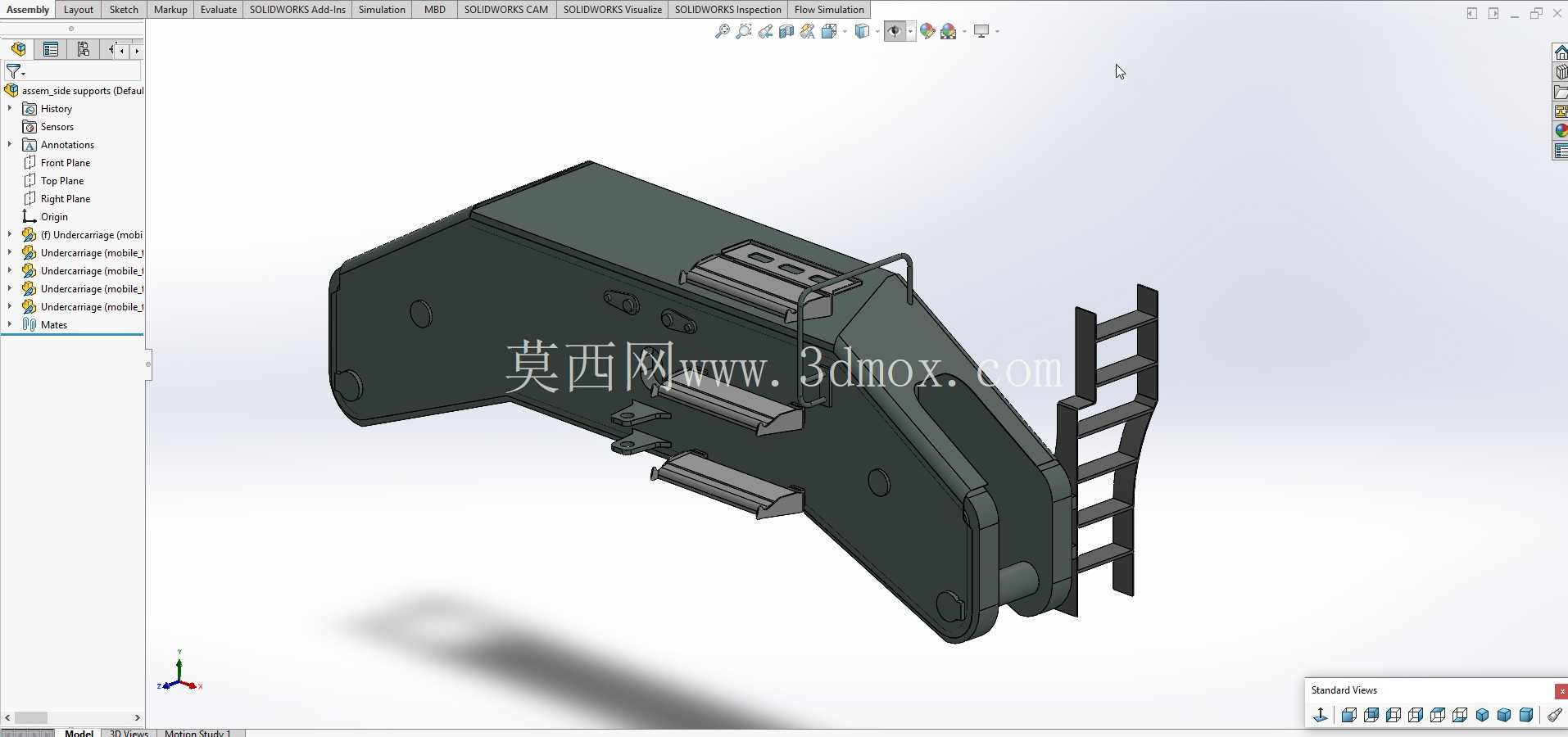

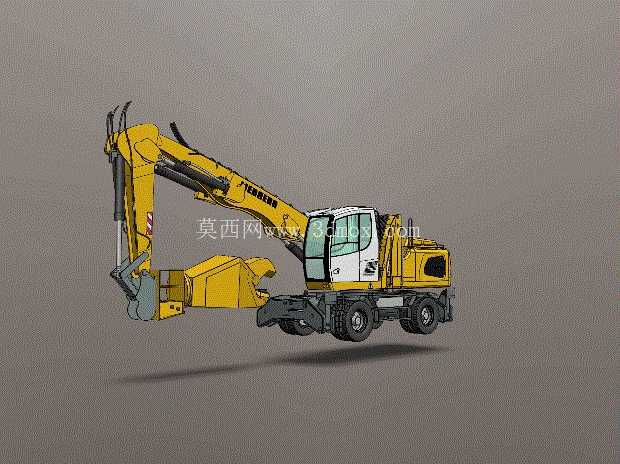

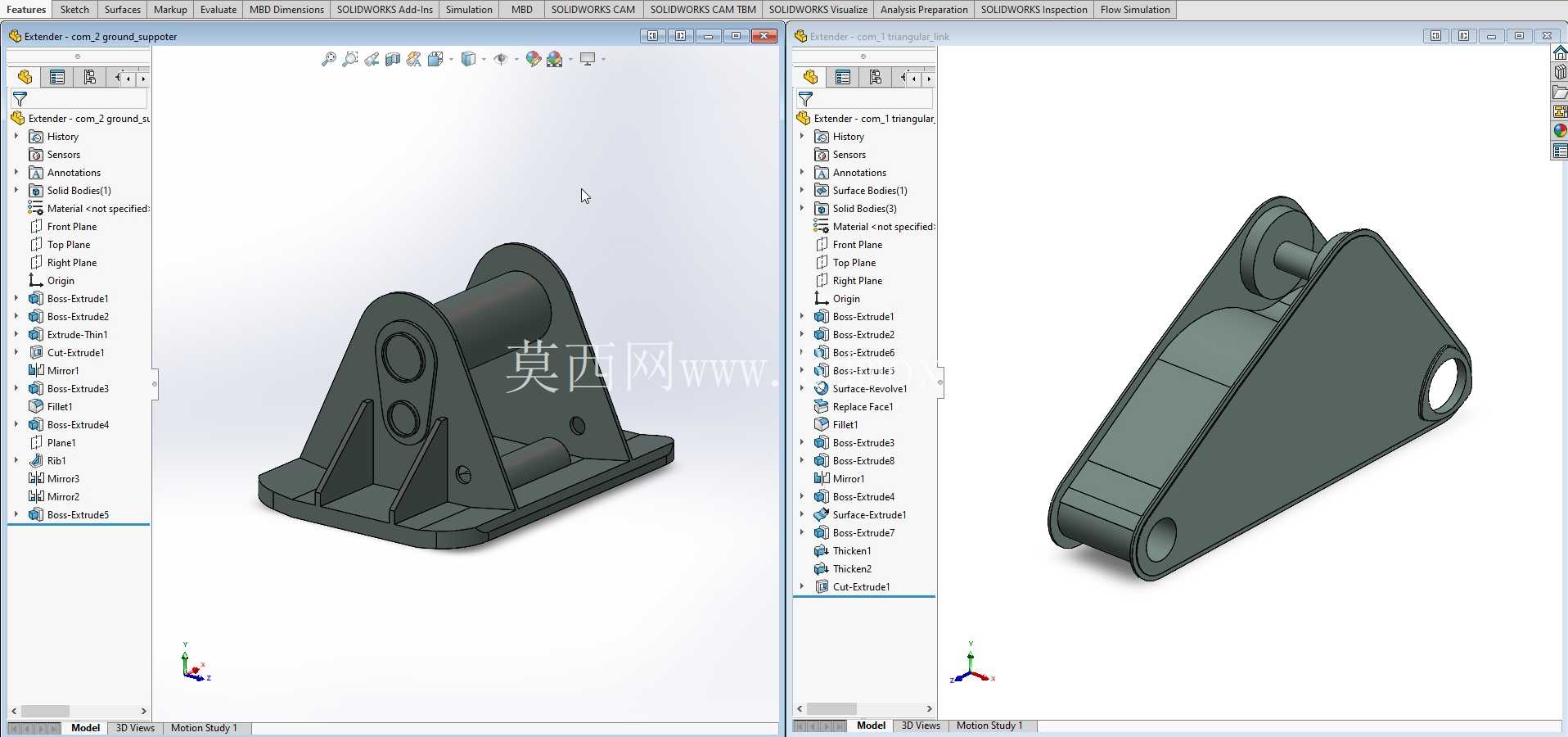

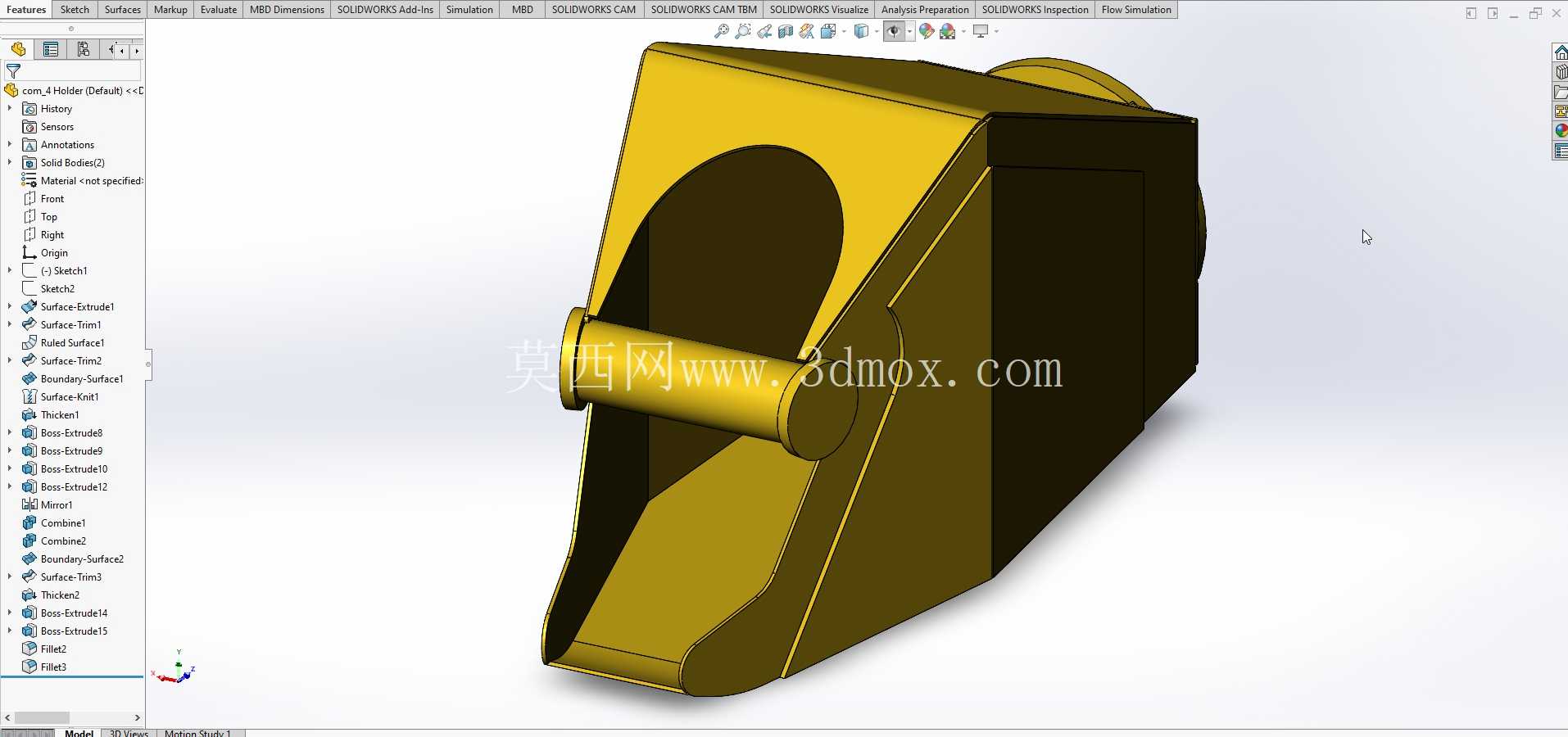

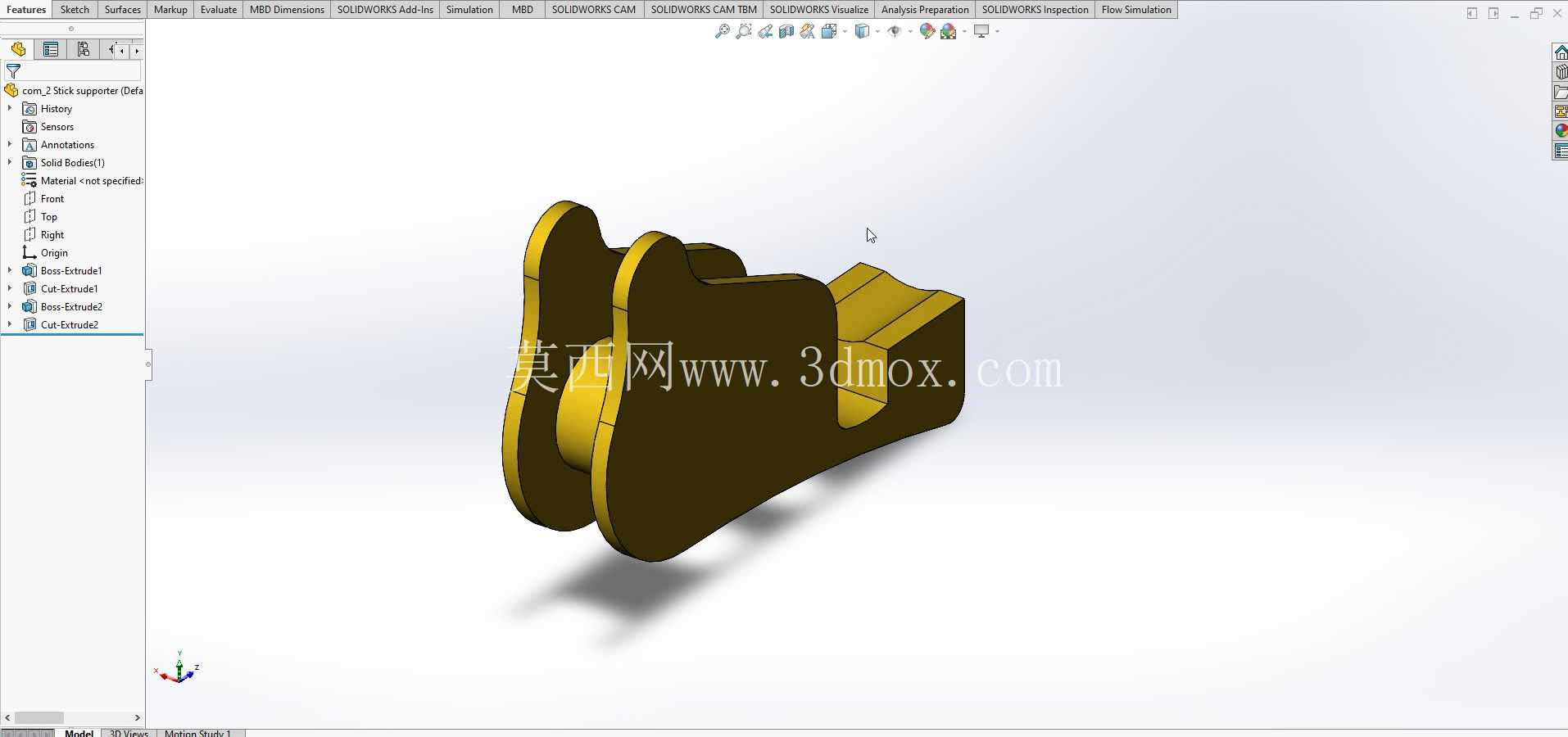

　　在废旧金属回收、港口散料转运、建筑拆除作业现场，这类带剪切功能的移动式起重机是核心作业装备，区别于常规起重设备仅具备吊重能力的设计，该机型整合了物料抓取、剪切破碎、定点堆垛的复合功能，可直接对报废钢材、废弃构件进行就地剪切处理，省去二次转运至剪切工位的工序，大幅提升废钢处理、拆除作业的流转效率。从结构设计逻辑来看，整机的承载核心为三角构型的主臂架支座，也就是本次模型呈现的核心结构部分，该支座采用厚板焊接加筋的结构形式，底部设置带安装孔的法兰式底板，可直接与回转平台的上装基座通过高强度螺栓刚性连接，安装时需保证底板平面度公差控制在0.2mm以内，避免臂架回转过程中出现附加弯矩损伤连接焊缝。支座上部的同轴铰孔用于安装主臂架的根端销轴，铰孔内预设自润滑轴承安装位，可适配直径120mm的重载销轴，满足臂架变幅过程中最大1200kN·m的倾覆力矩承载需求，铰孔旁侧的小直径孔位为臂架变幅液压缸的连接耳座，耳座采用双耳板对称设计，可抵消液压缸伸缩过程中的侧向分力，避免耳板出现单侧撕裂失效。

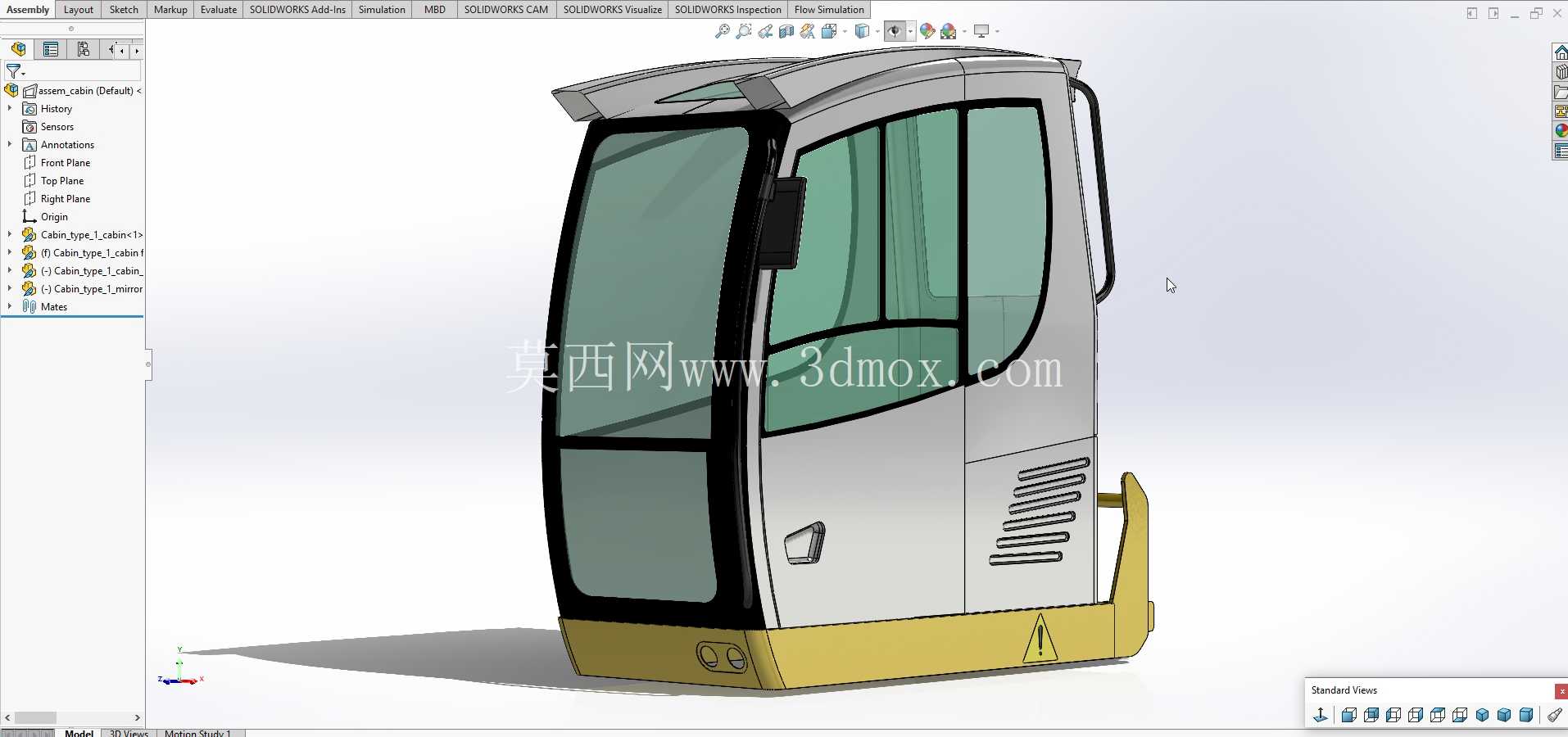

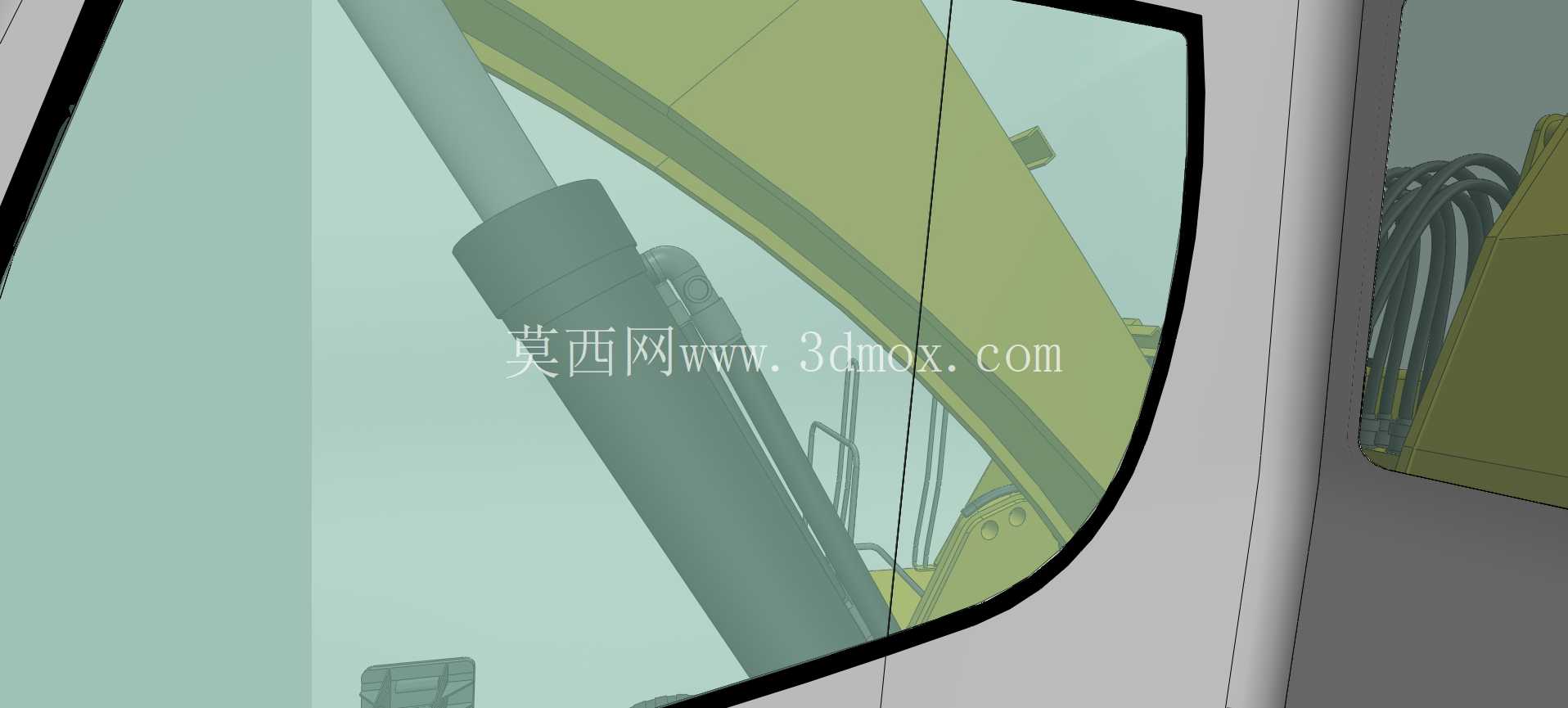

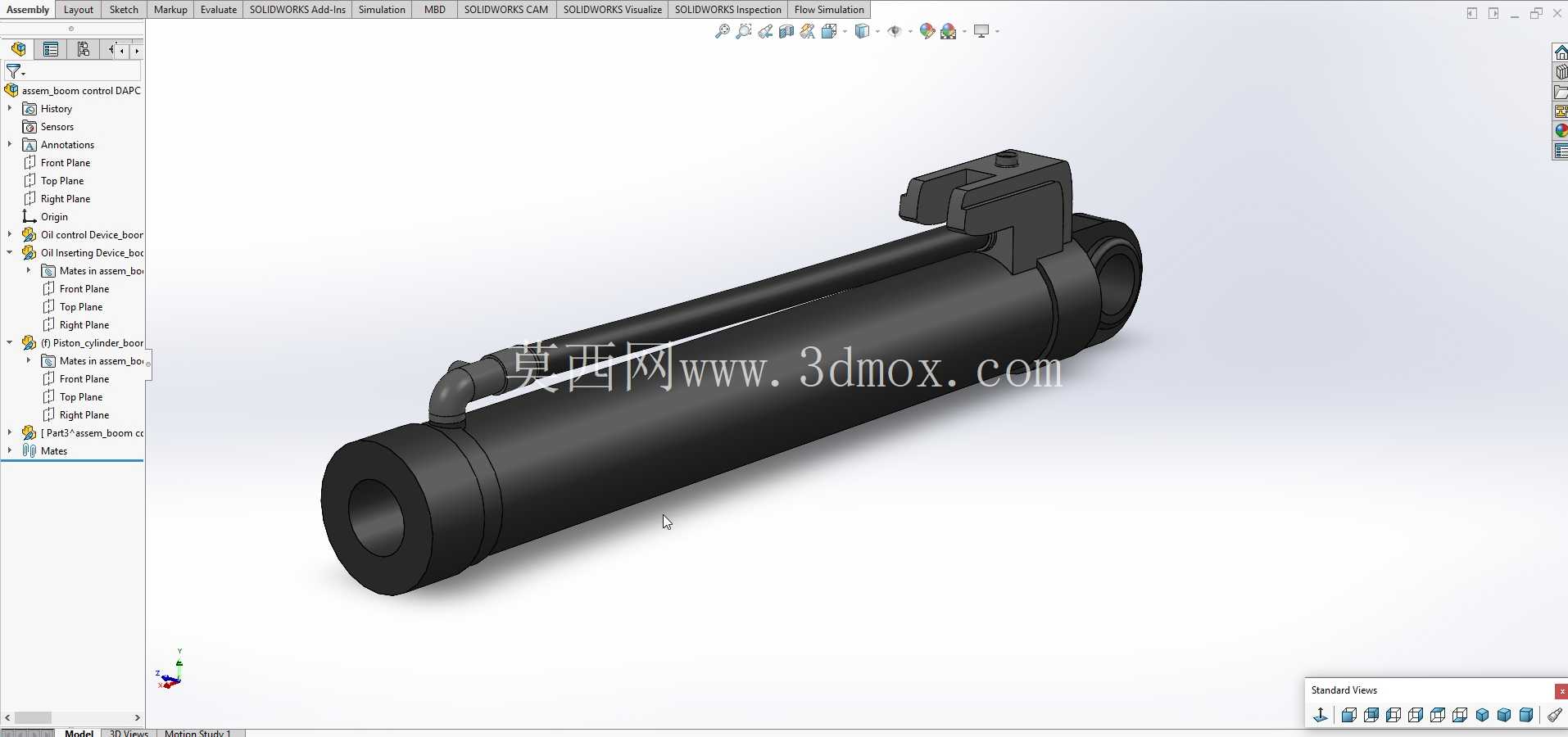

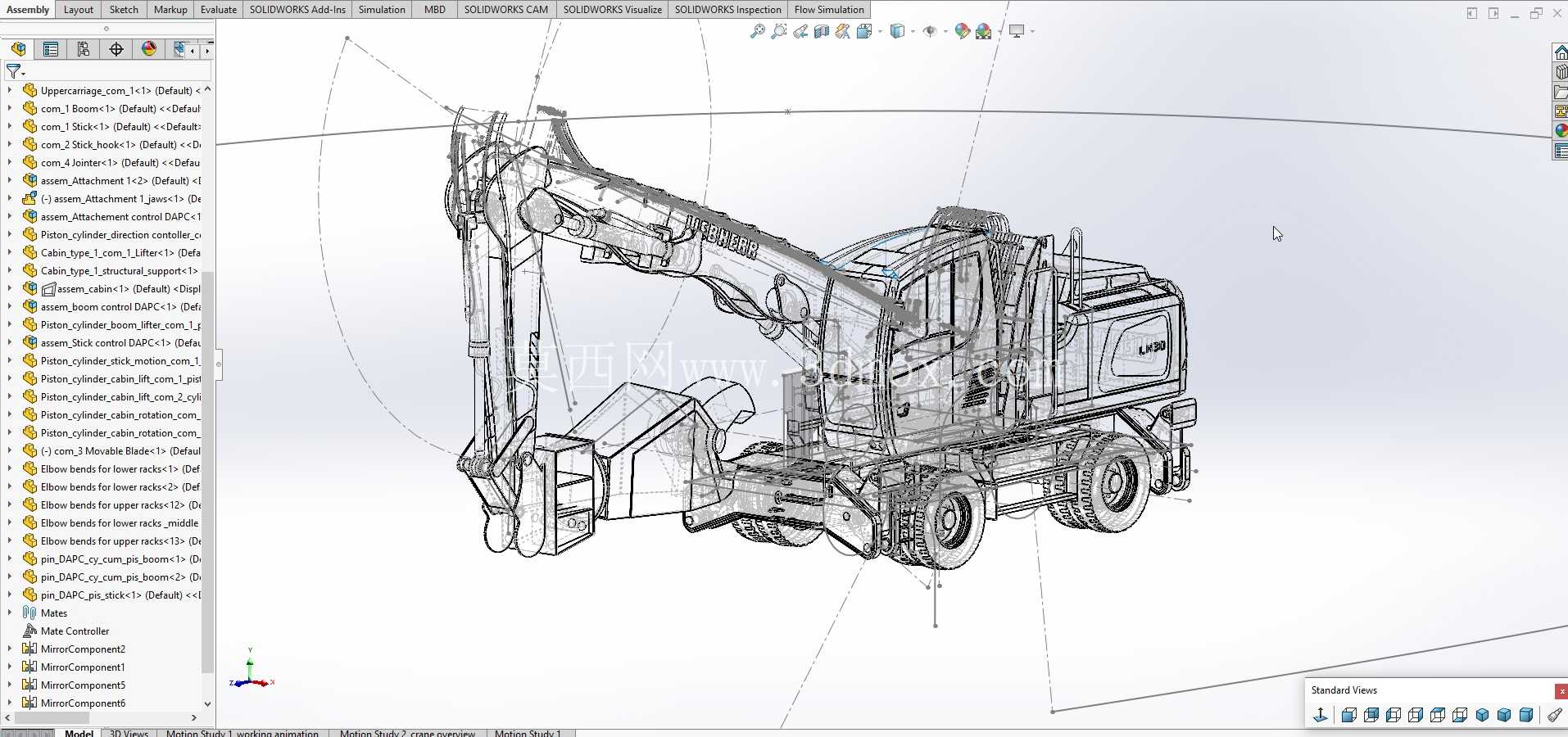

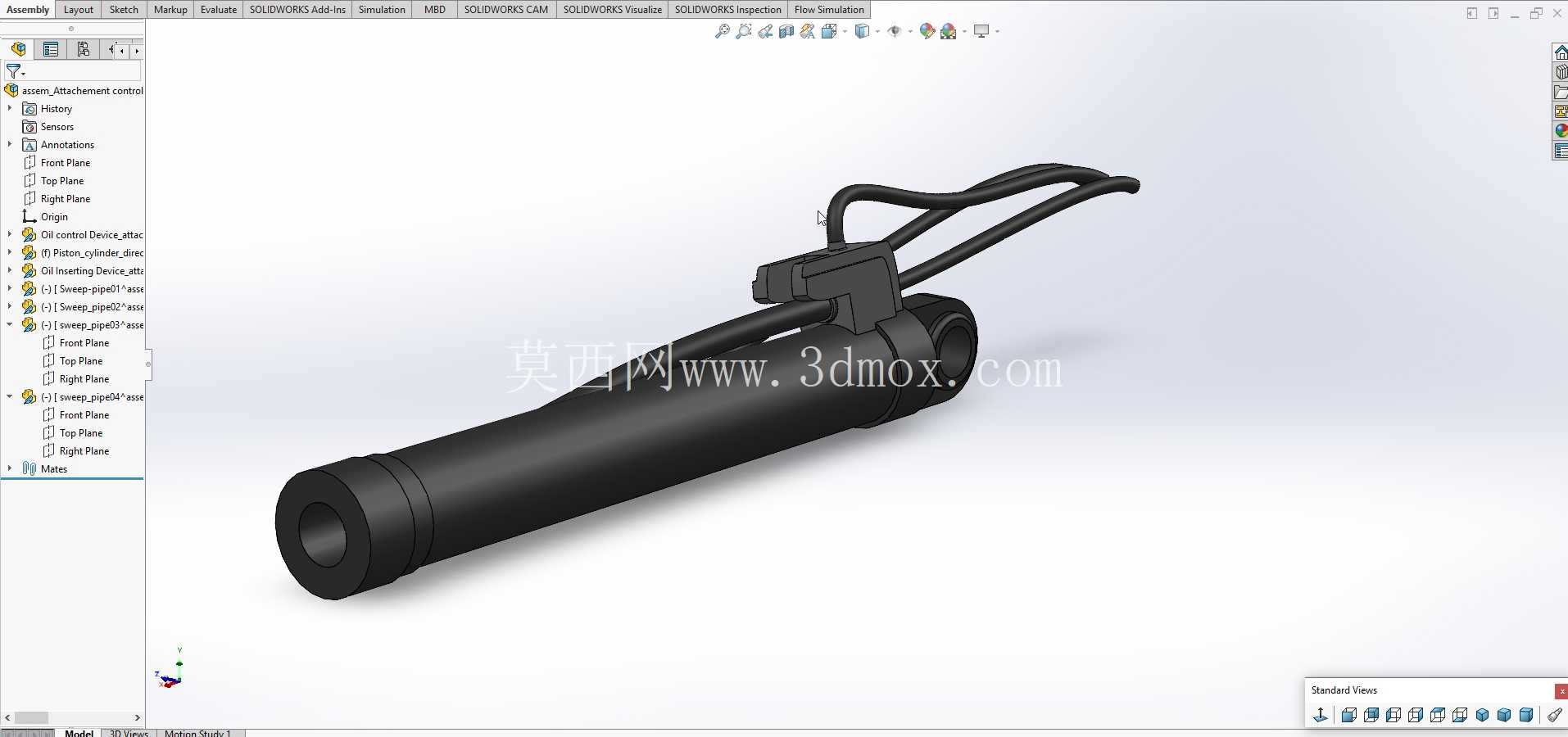

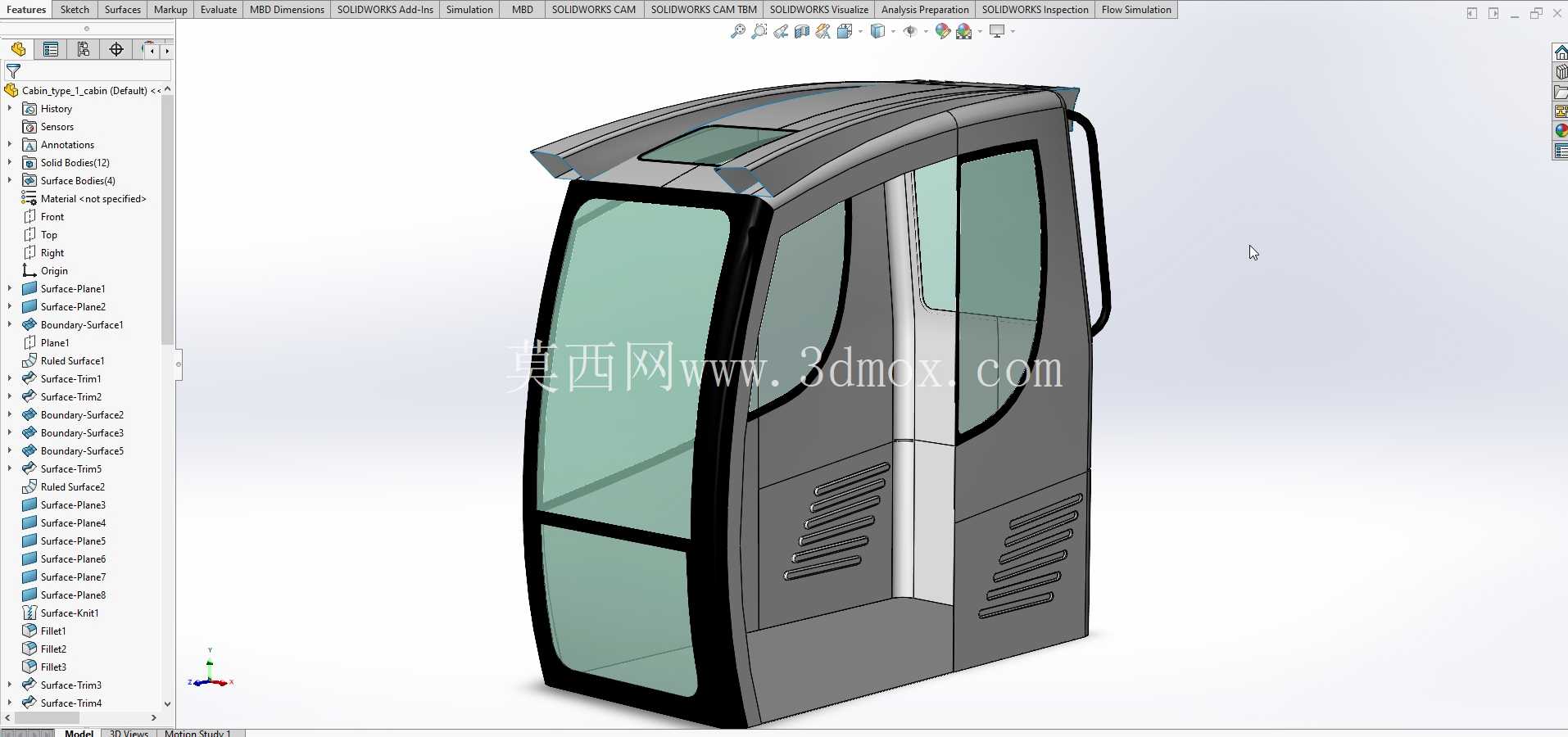

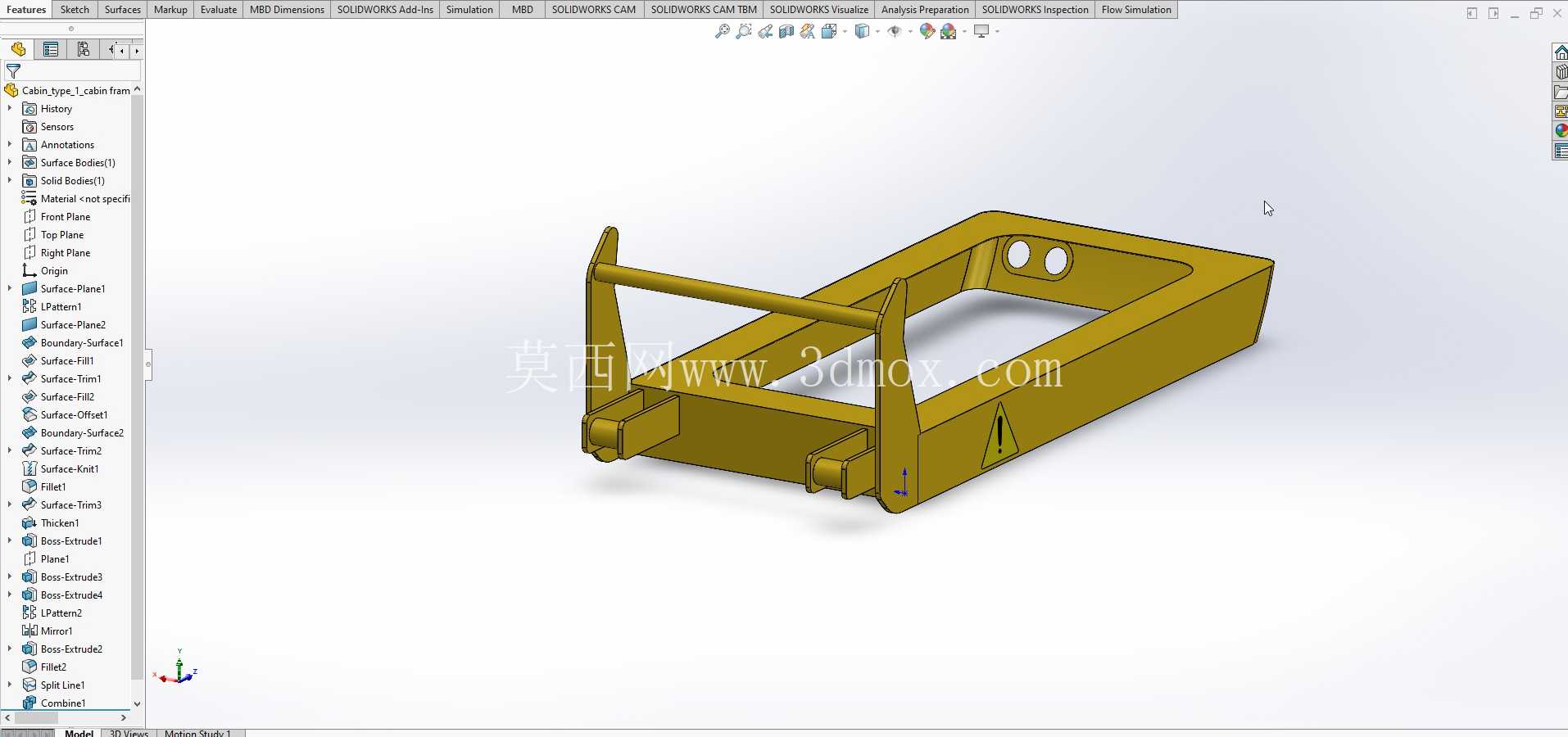

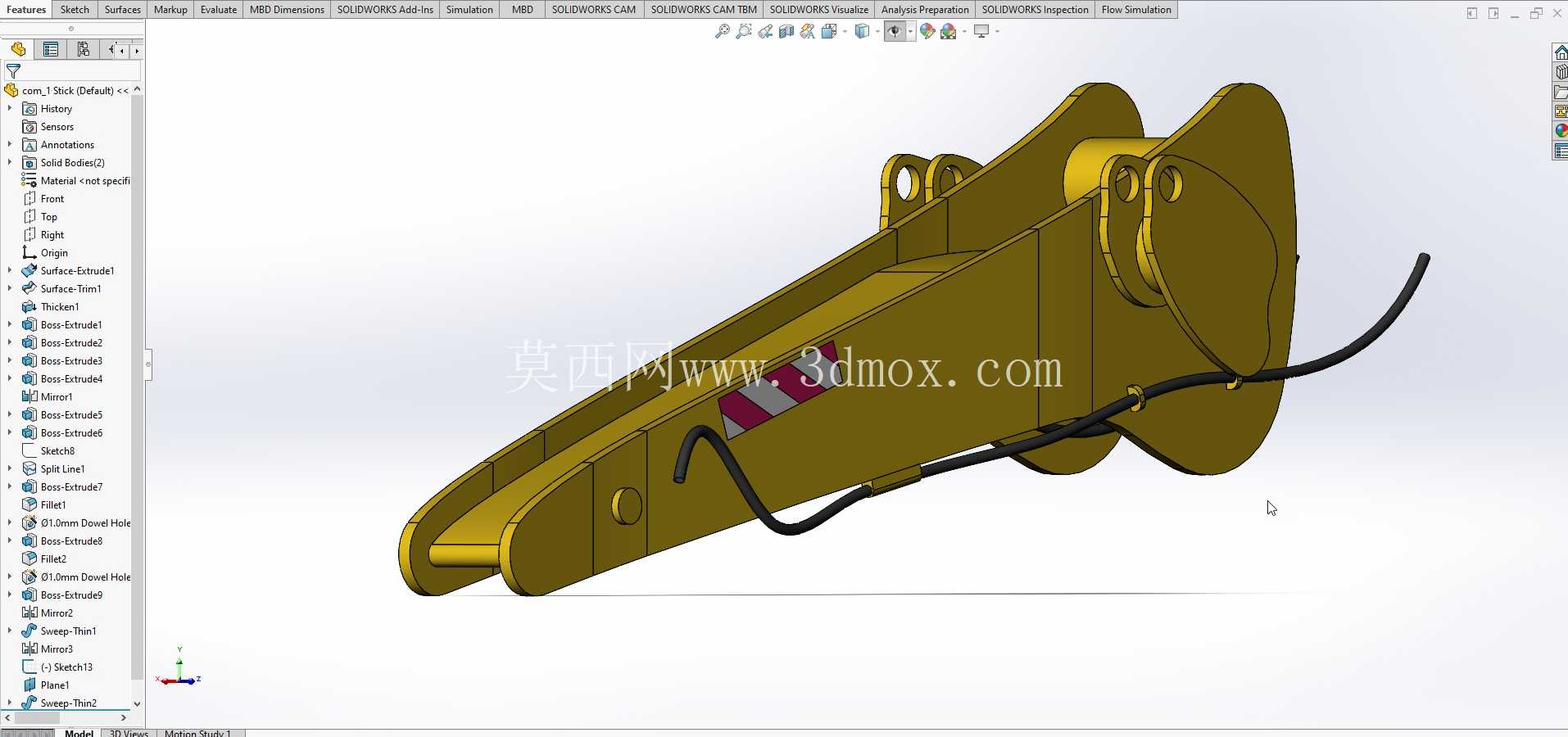

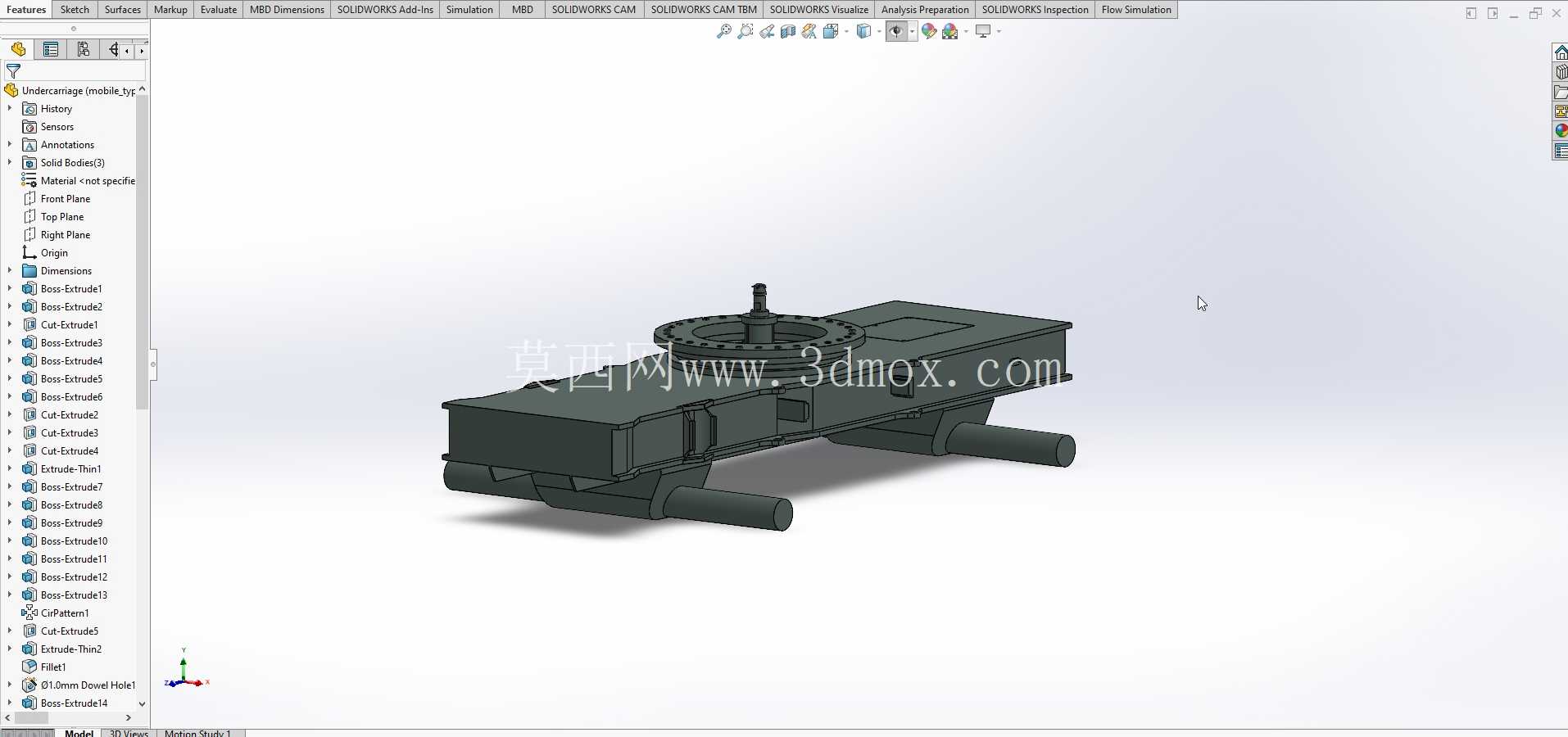

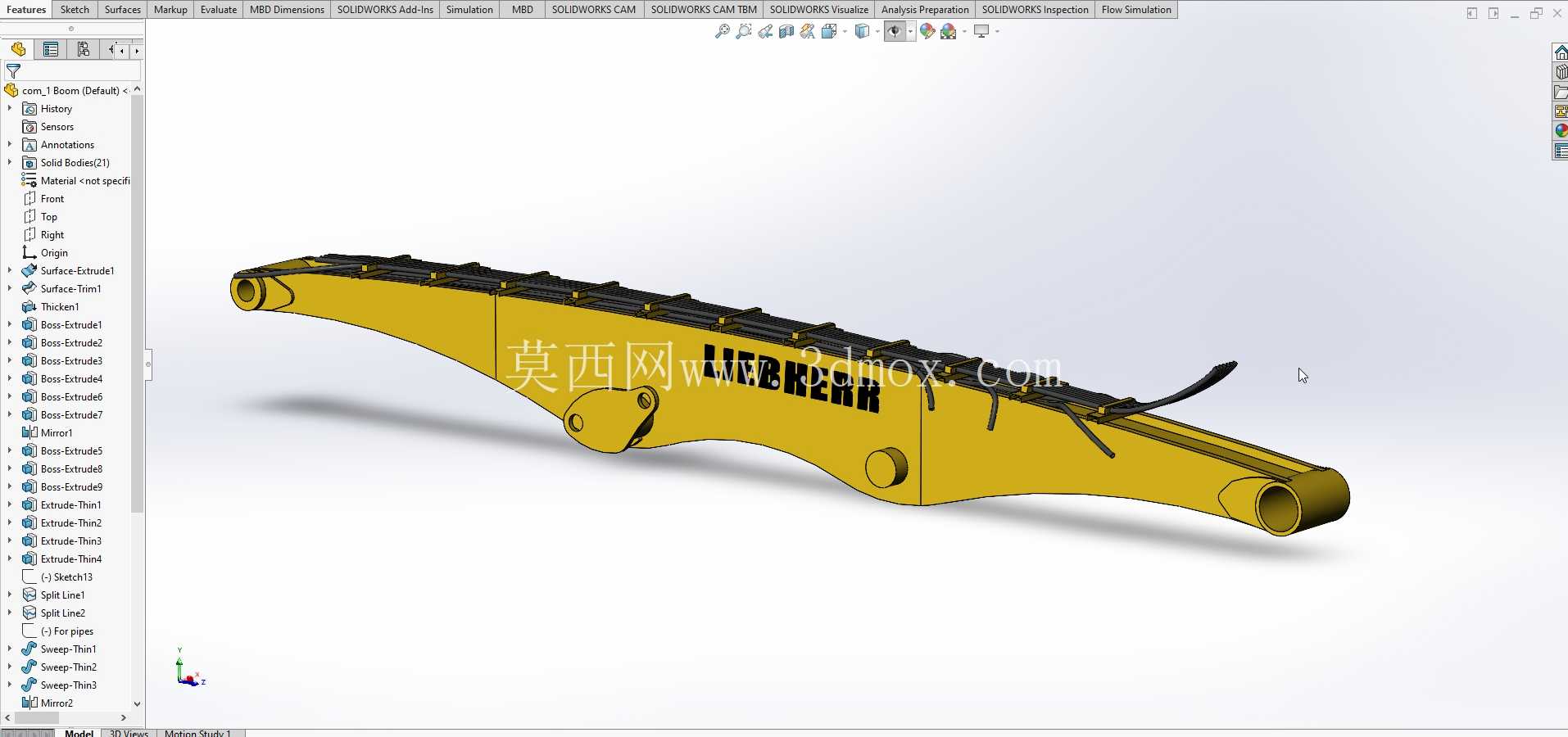

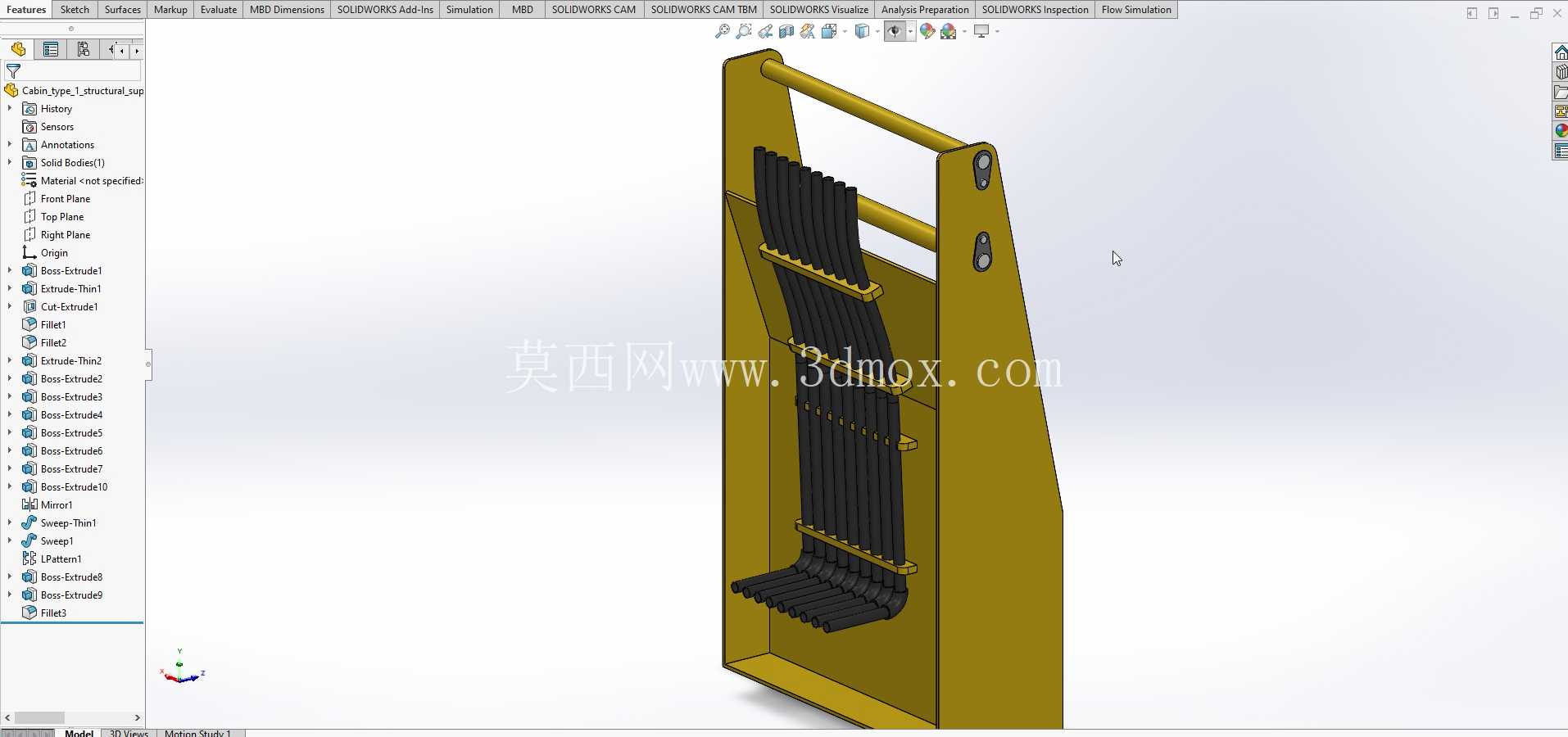

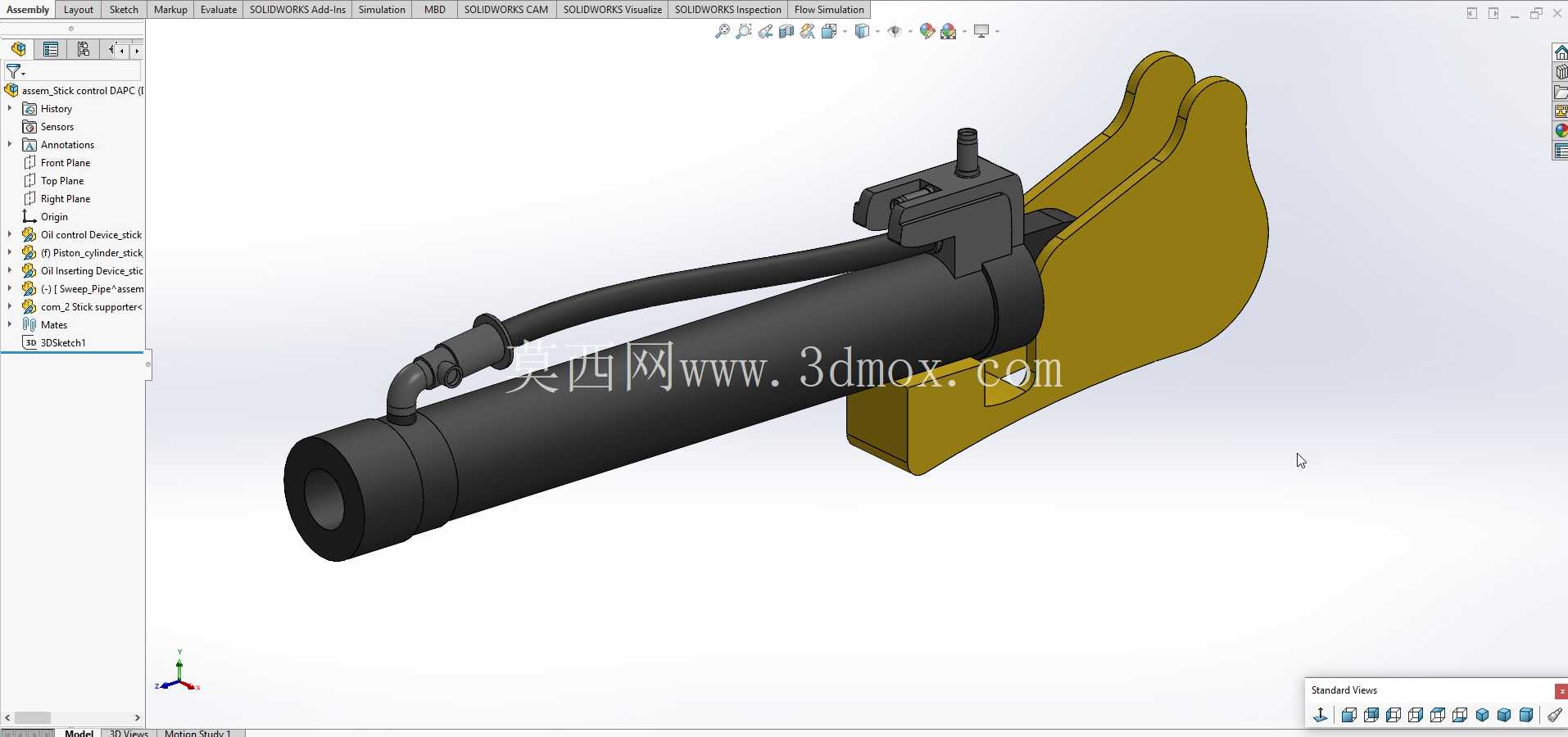

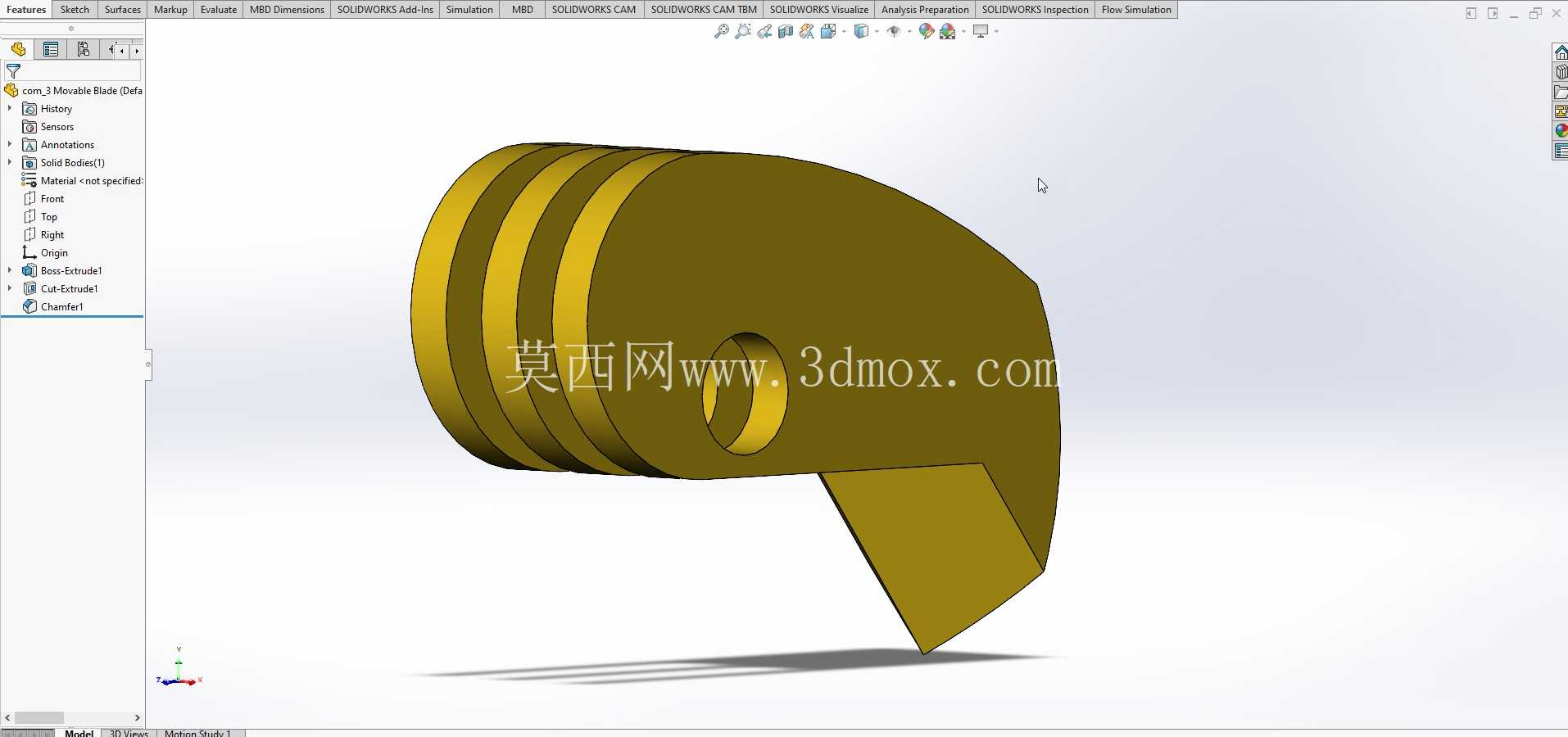

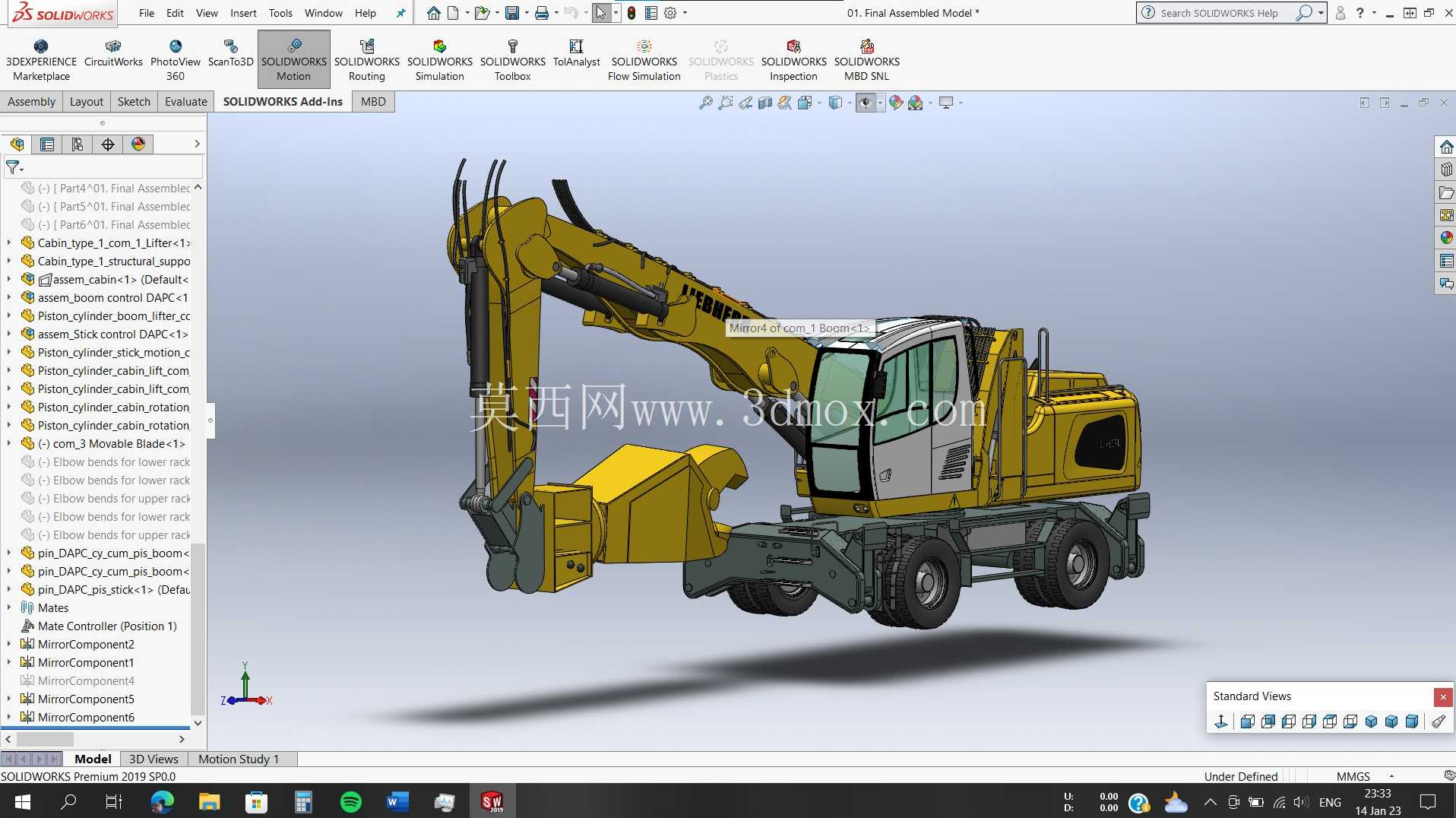

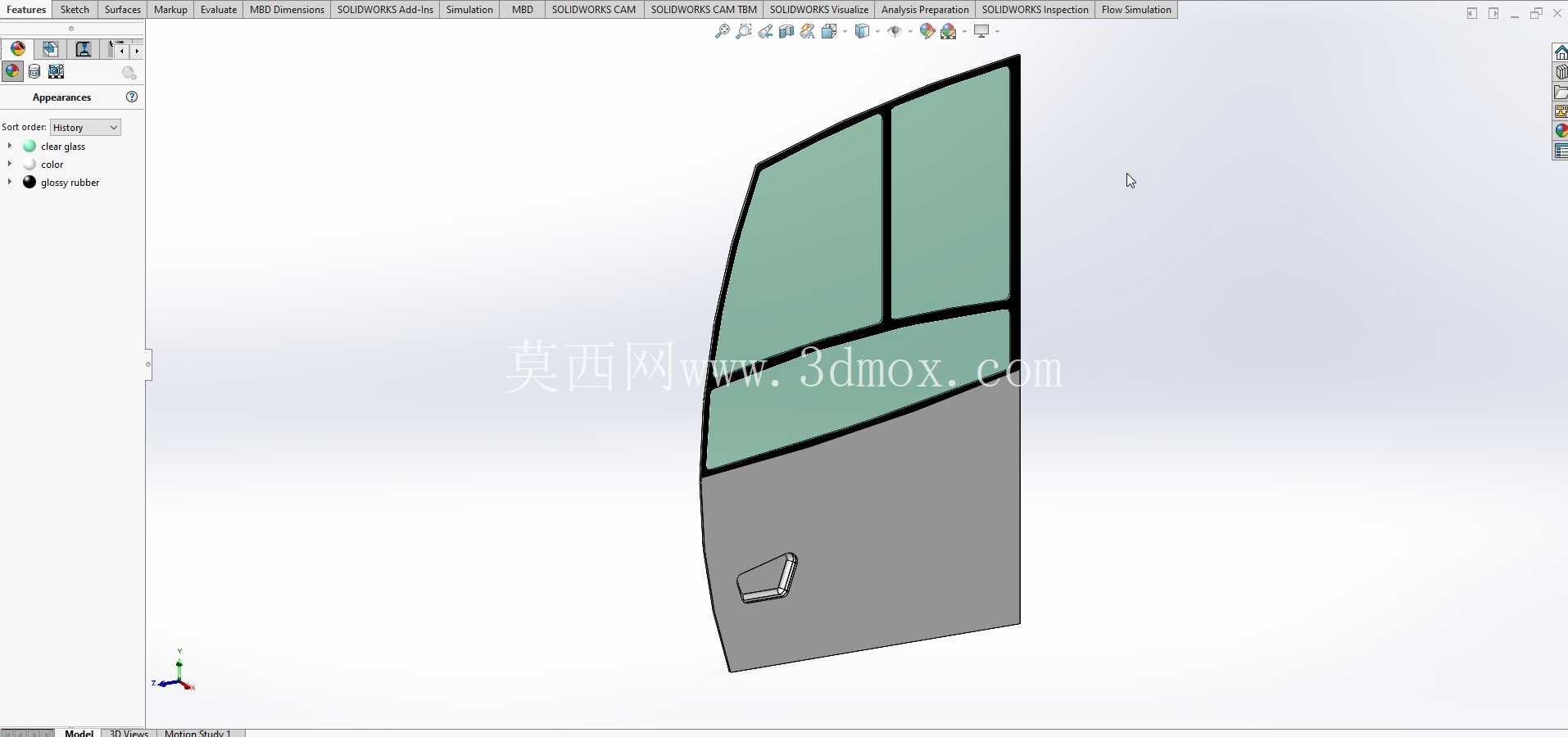

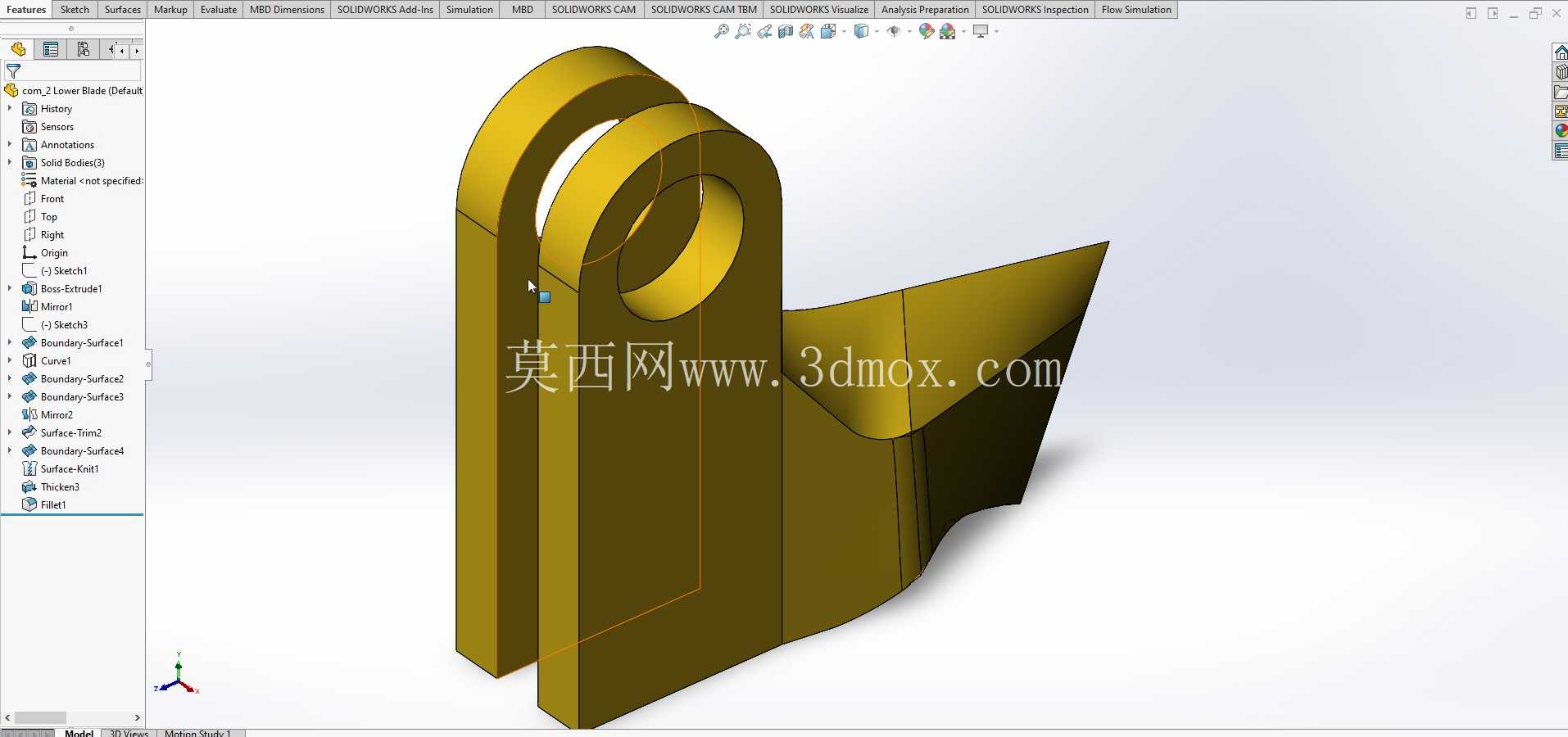

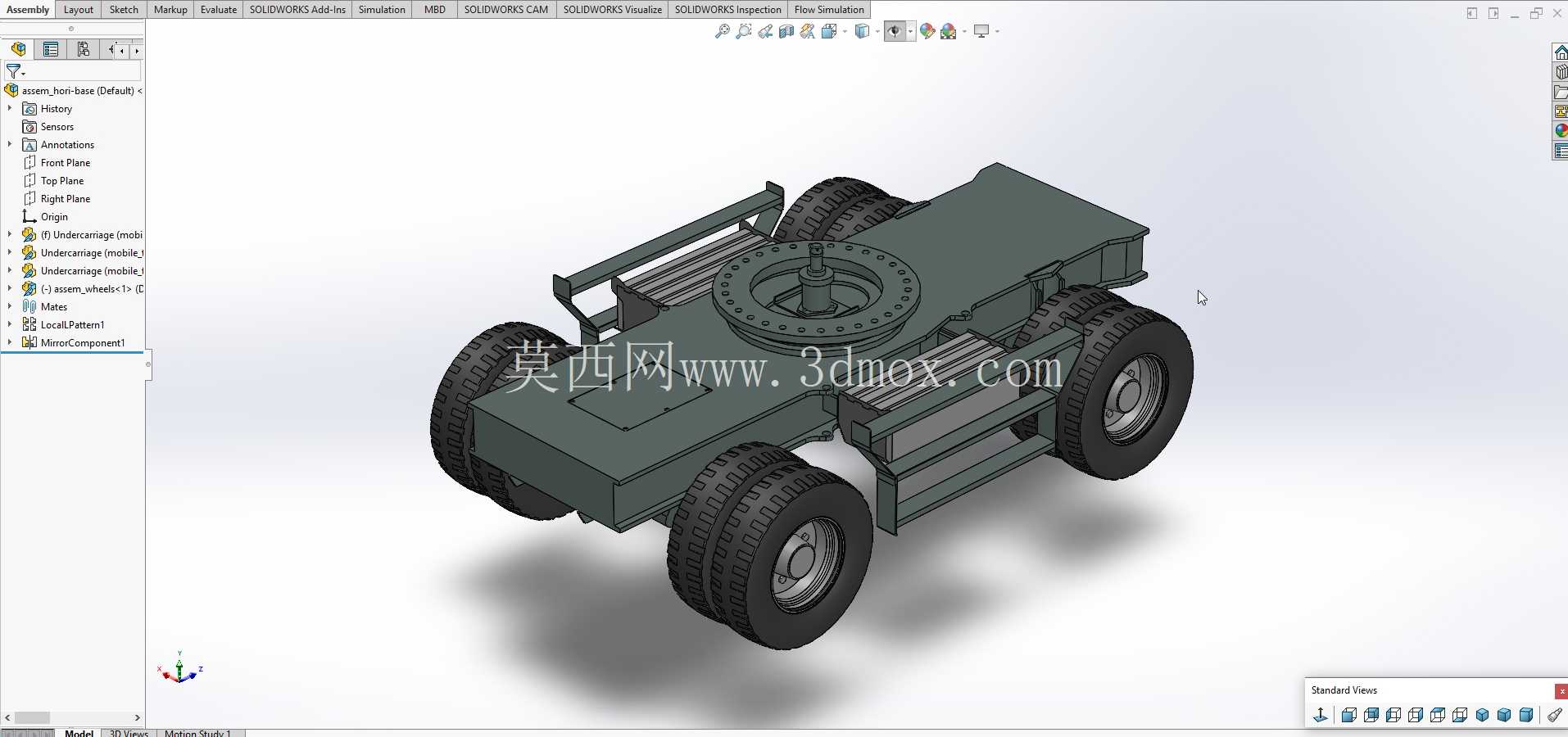

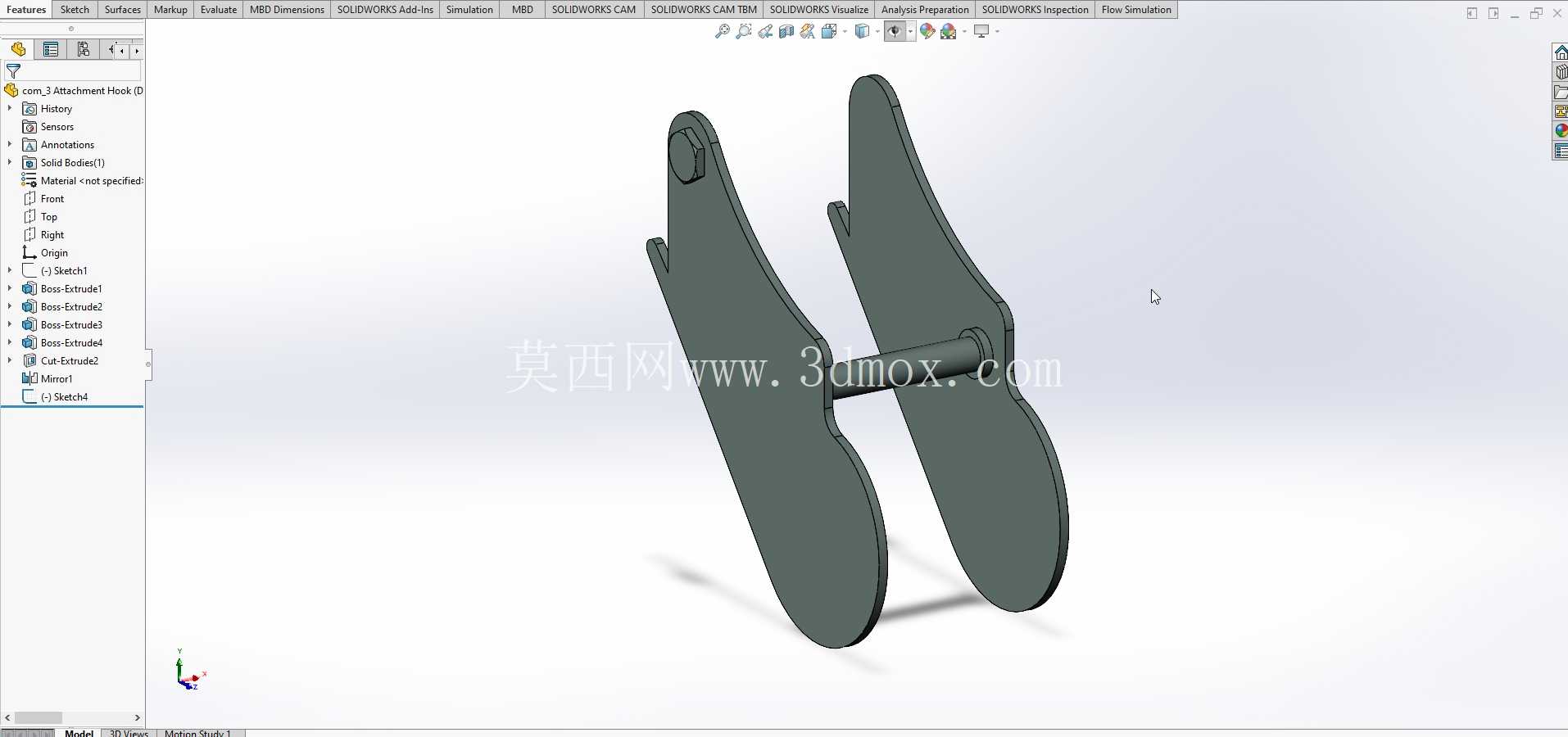

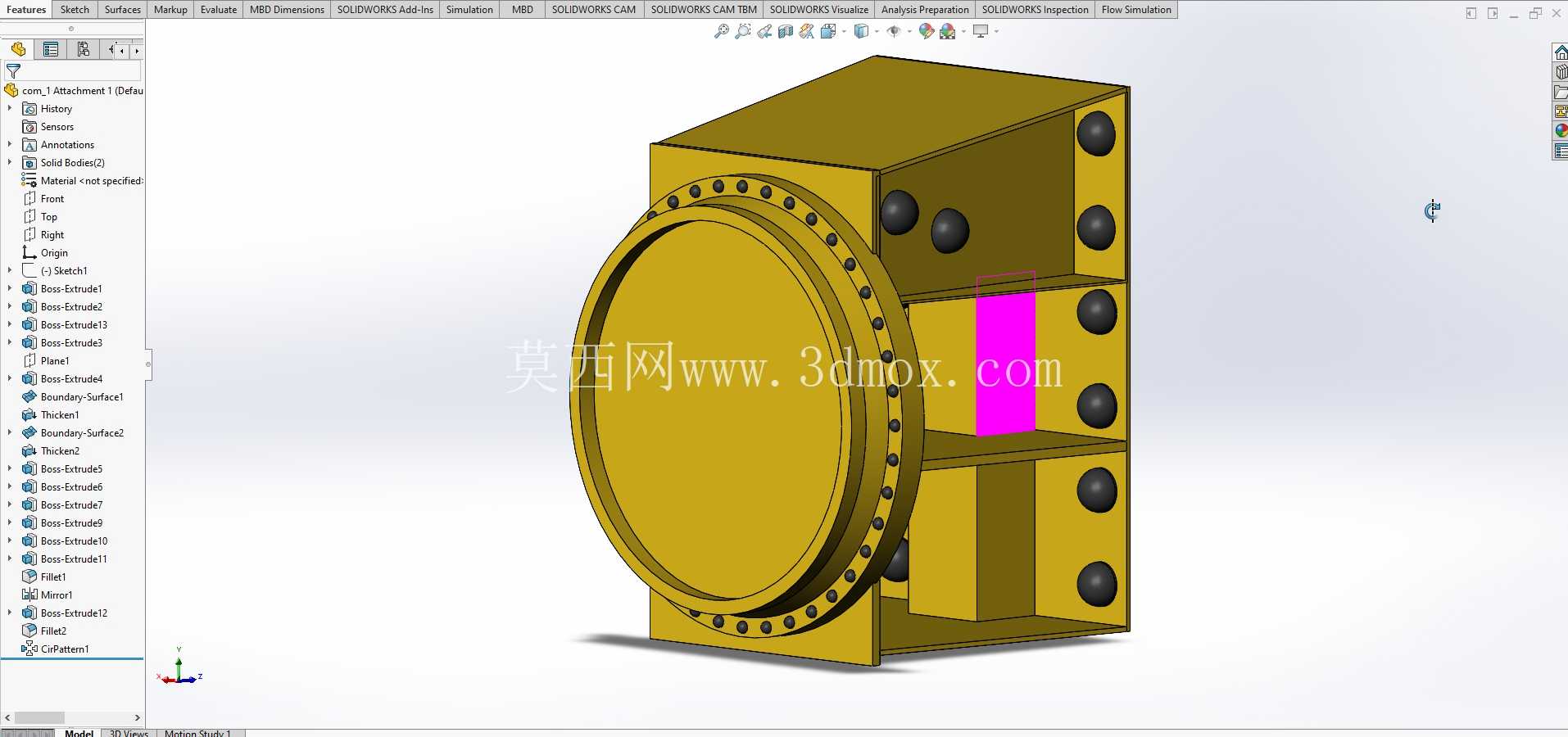

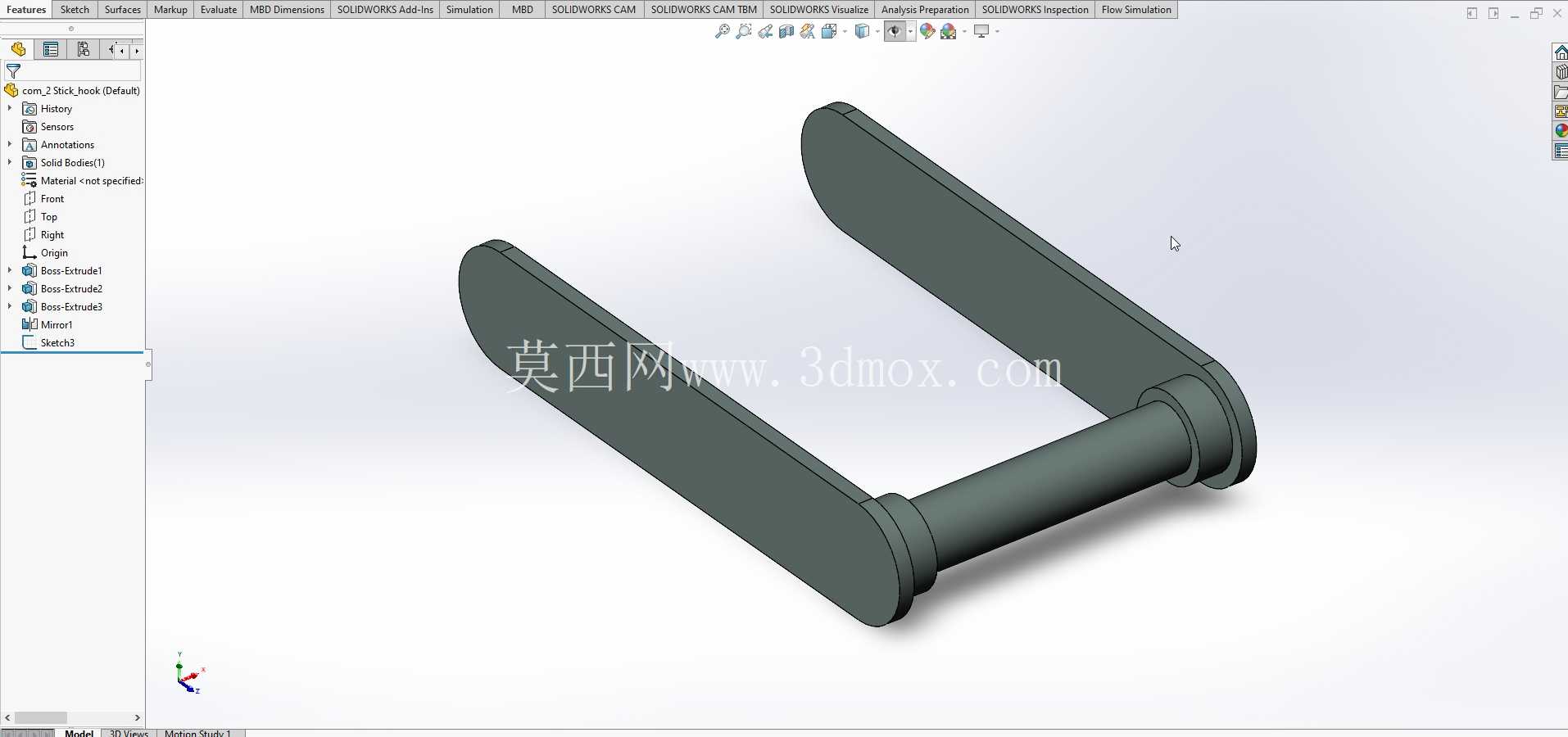

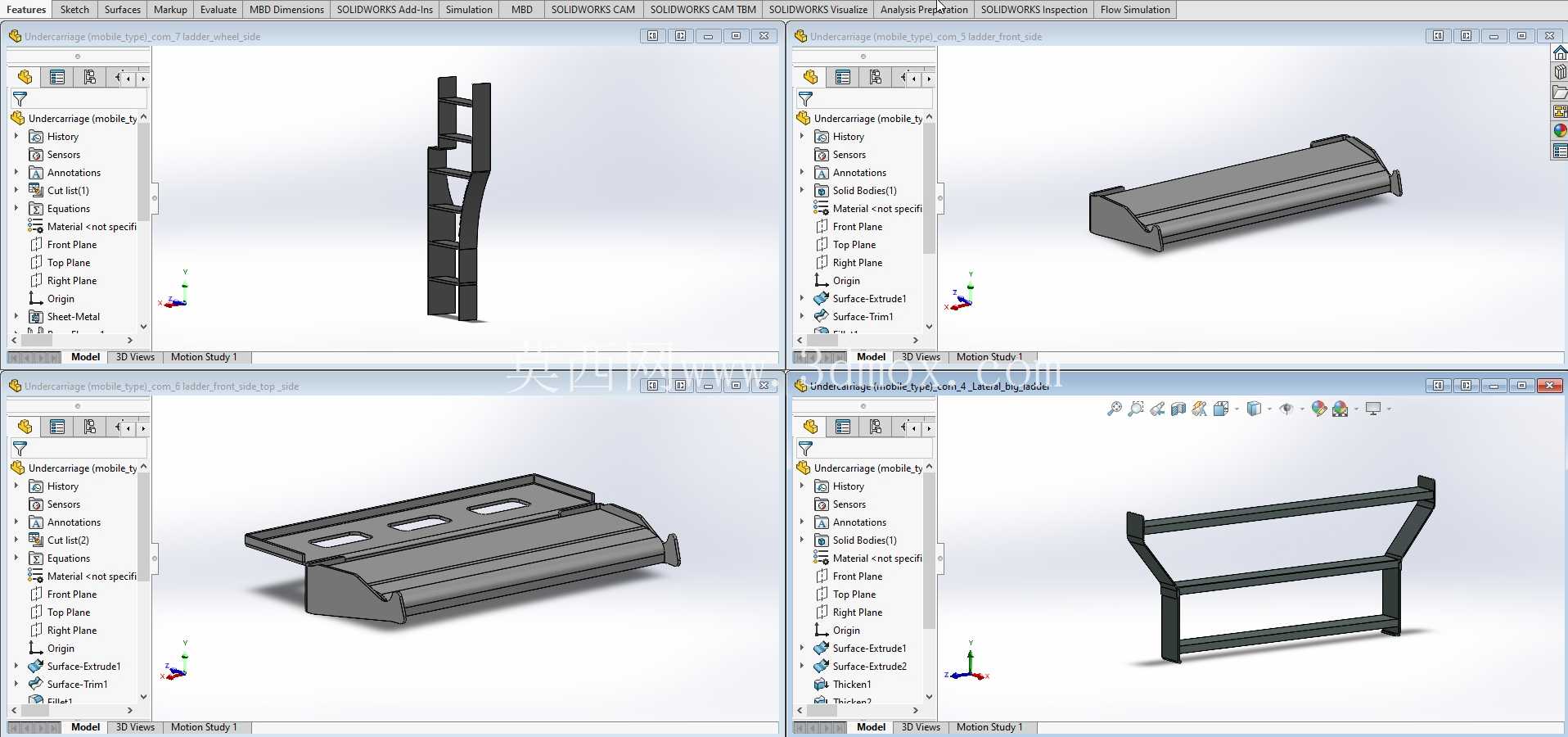

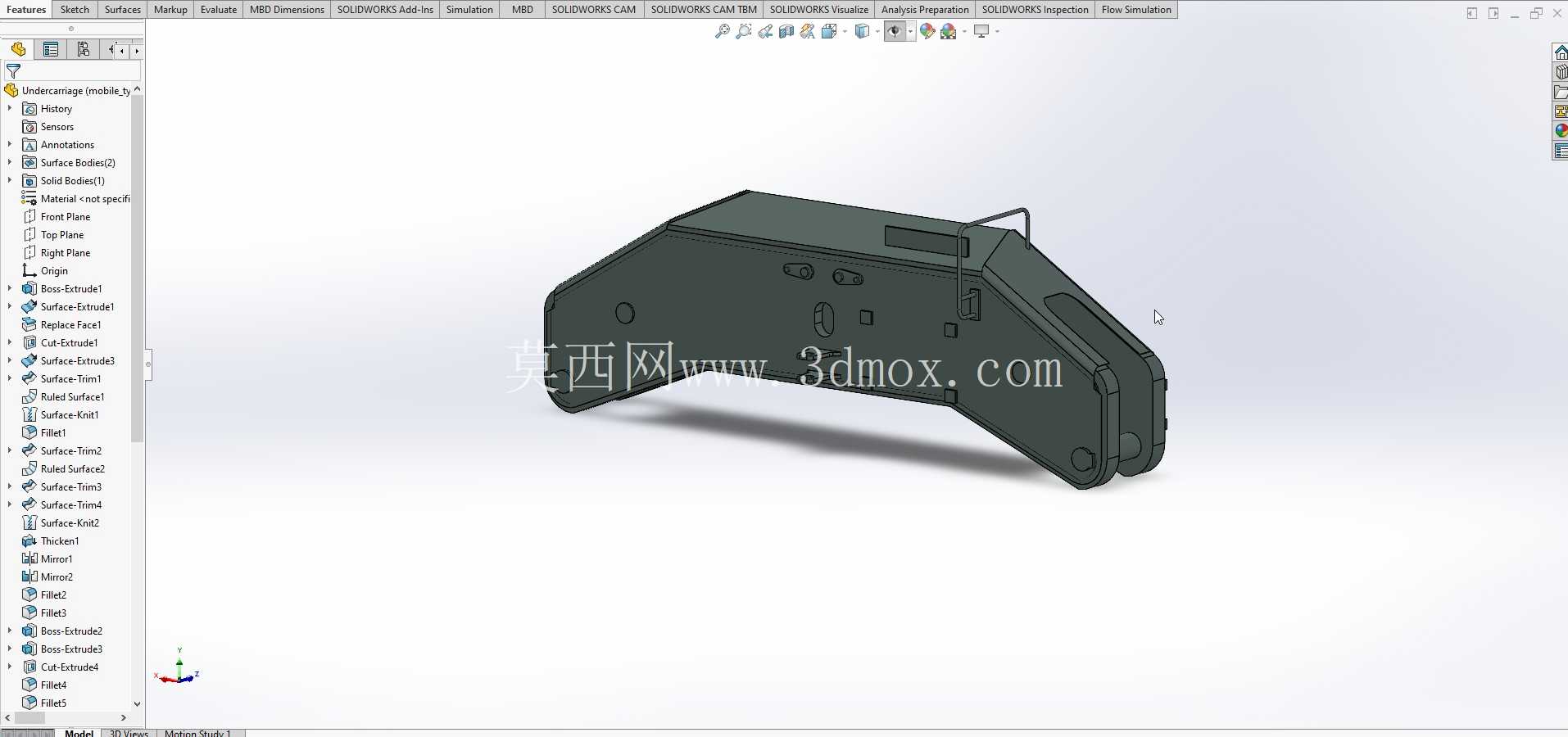

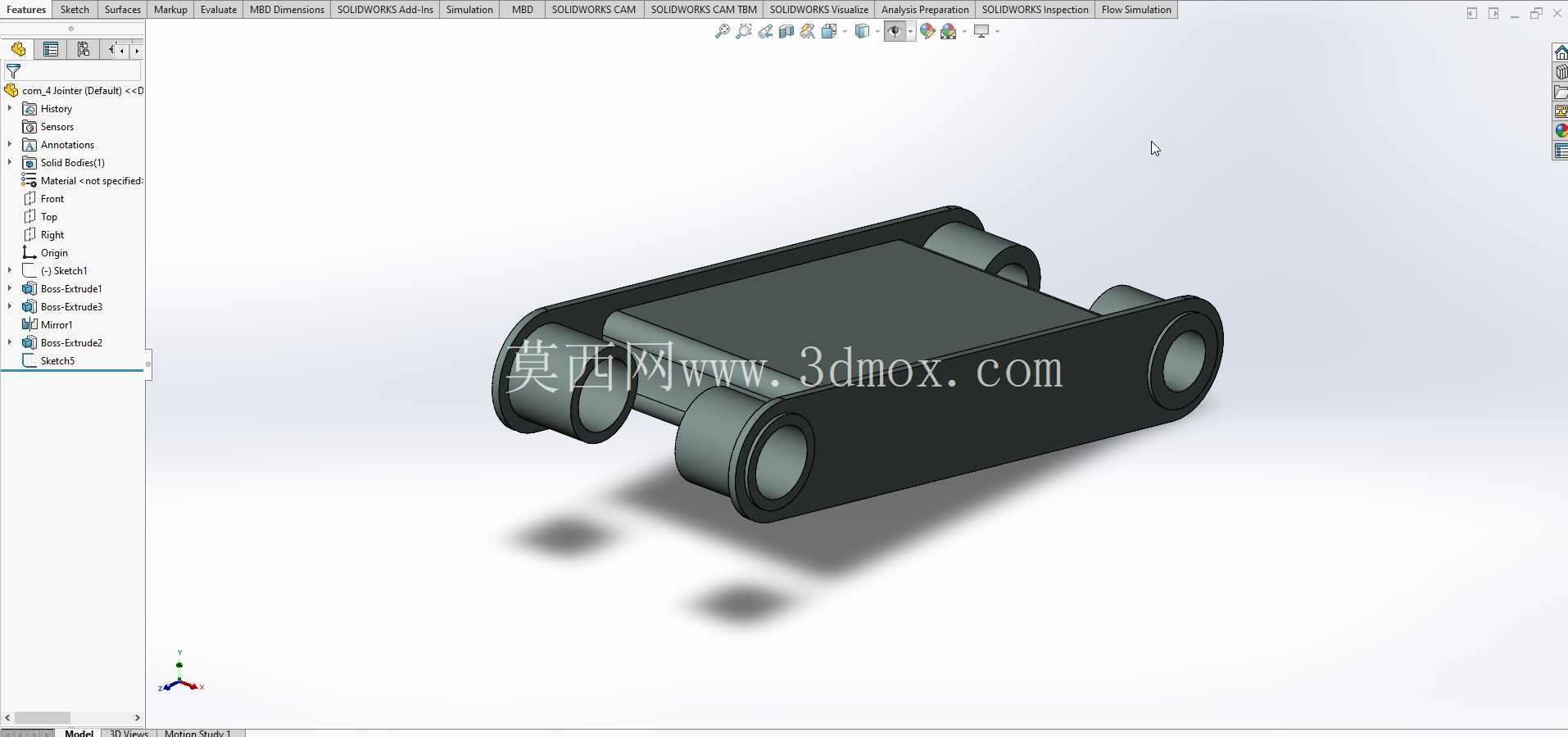

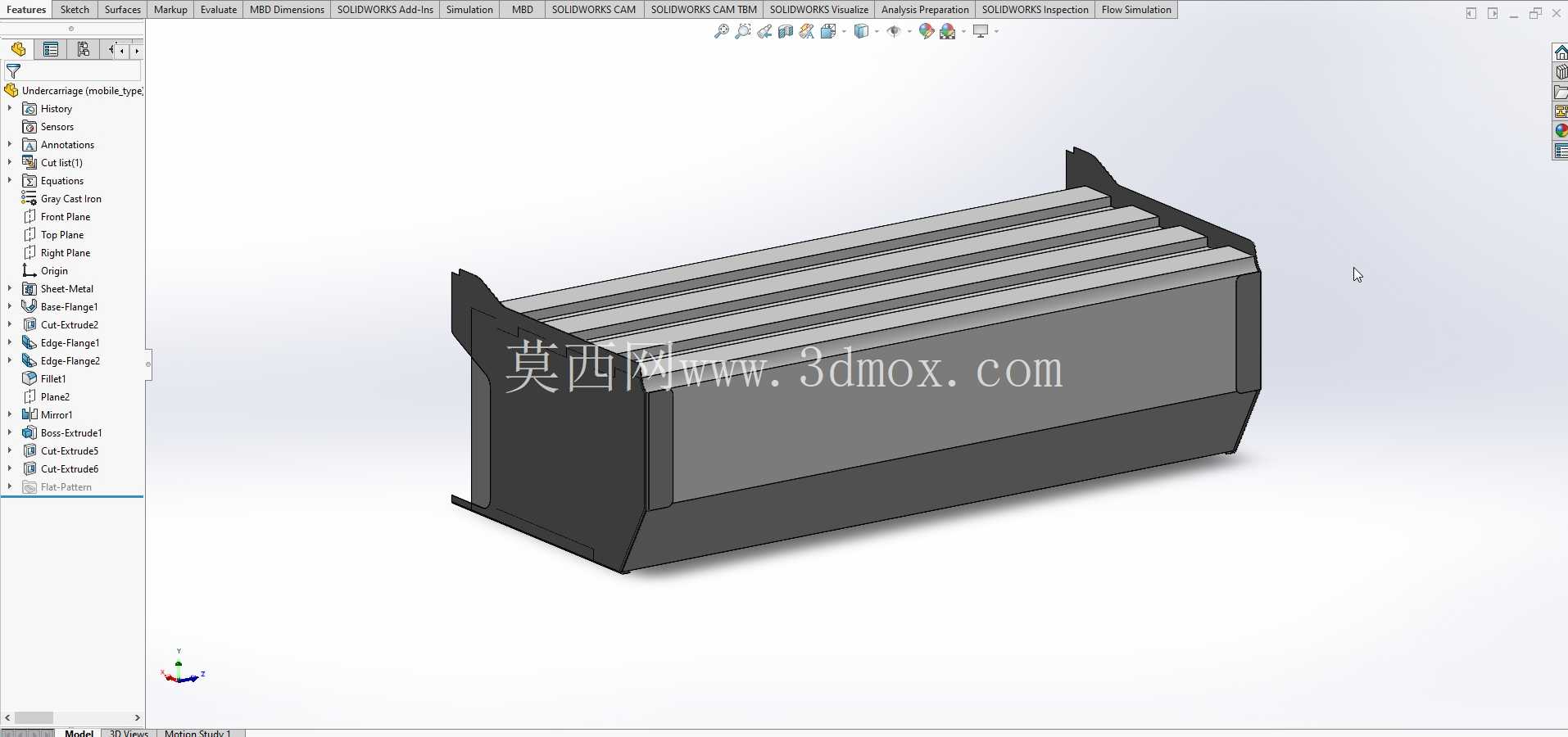

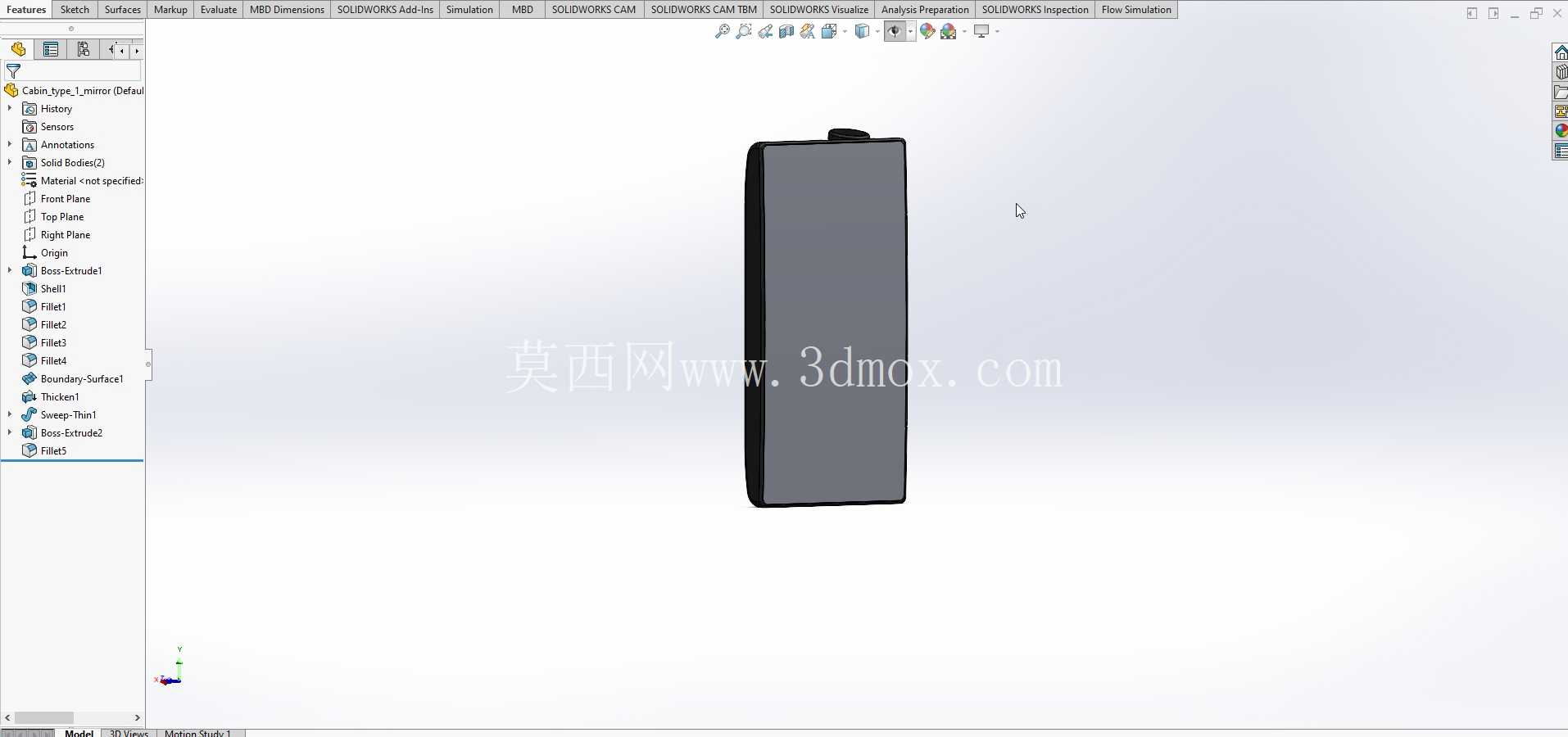

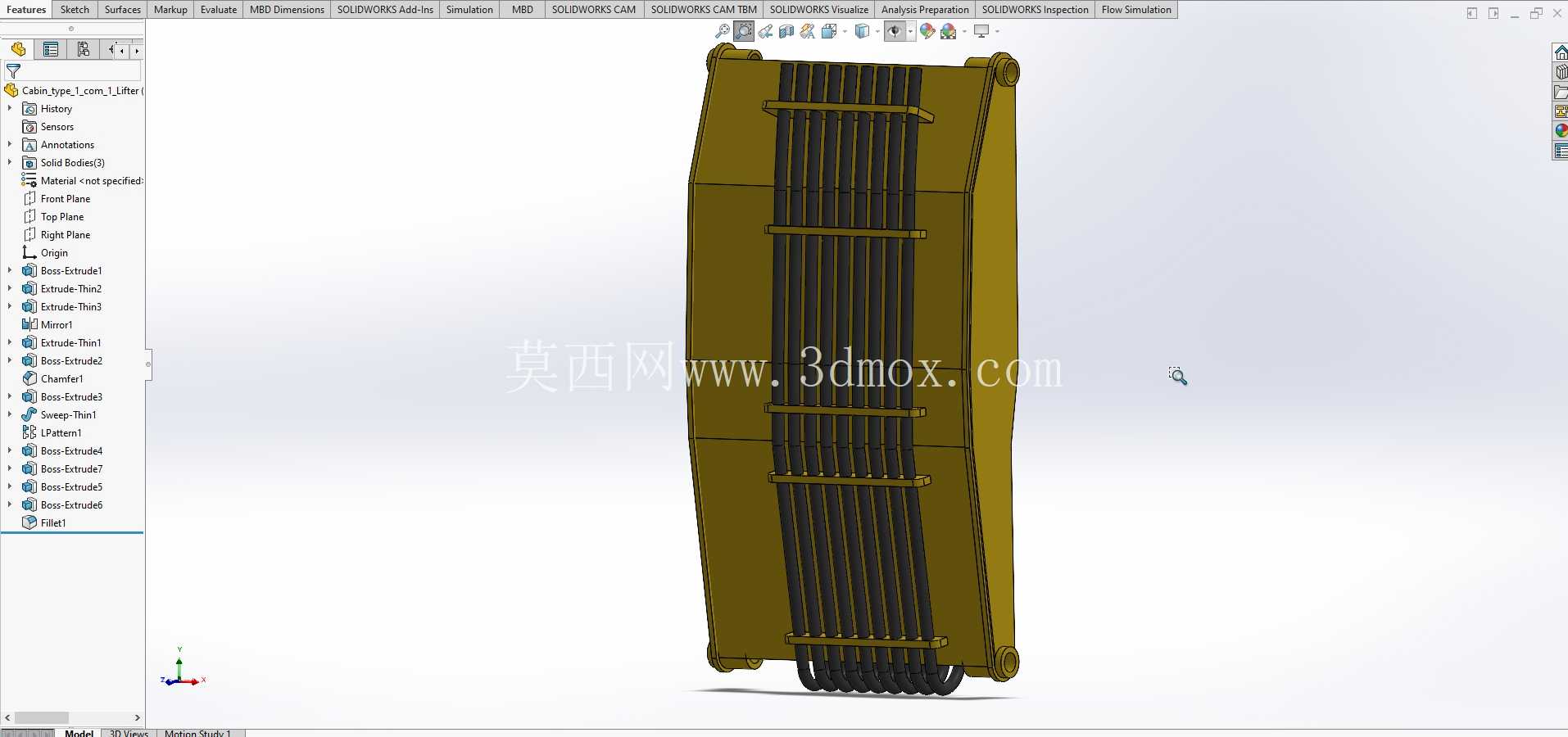

　　从功能实现维度拆解，该机型的作业动作覆盖全工况需求：支腿结构可在作业时向外伸出撑实地面，将整机支撑离地保证作业稳定性，支腿的伸缩与摆动均采用液压驱动，可根据作业场地的地面平整度单独调整每个支腿的伸出量；主臂架可完成变幅升降、回转动作，臂架前端可根据作业需求快速更换属具，搭配剪切片属具时可完成厚达30mm的钢板剪切作业，搭配抓斗属具时可完成散料、废钢的抓取转运；驾驶室设置独立的提升与倾斜调节机构，最大倾斜角度可达30度，方便操作员在高位作业时获得更好的视野，驾驶室的调节动作同样采用独立液压缸驱动，可根据操作员的作业习惯实时调整姿态。整机除刀片的回转切削动作、上车的回转动作采用液压马达驱动外，其余所有执行机构的动作均采用双作用液压缸驱动，液压系统的管路沿臂架内侧的走线槽布置，避免作业过程中落料砸损液压管路，管路连接处均设置硬管过渡加软管缓冲的结构，降低臂架振动带来的管路接头渗漏风险。

　　在三维建模过程中，该结构的设计难点集中在铰孔的同轴度保证、筋板的焊接工艺性校核两个方面：主臂架连接的两个同轴铰孔，在建模时需先建立公共基准轴，再分别生成两侧耳板的孔特征，避免后续加工时出现同轴度超差导致销轴装配卡滞的问题；所有筋板的布置均沿载荷传递路径排布，从底板安装孔位置延伸至上部铰孔位置，保证作业载荷可通过筋板均匀传递至整个底板，避免局部应力集中导致焊缝开裂，筋板的厚度根据受力大小设置为16mm至25mm不等，在保证结构强度的前提下尽可能控制整机自重，降低回转平台的承载负荷。模型的外形边界严格按照实机的安装尺寸设定，支座整体高度为860mm，底板安装孔的横向跨距为720mm，纵向跨距为480mm，在进行整机装配时，需预留出支座两侧各100mm的安装操作空间，方便现场施工时完成螺栓紧固、润滑脂加注等维保操作，支座上部的臂架摆动空间需做干涉检查，保证臂架在最大变幅角度下不会与支座本体、回转平台的护栏结构发生运动干涉。这类集成剪切功能的起重机，在废钢加工配送中心、城市拆除作业现场的适配性极强，相比传统的“起重机+固定剪切机”的作业模式，单台设备即可完成全流程作业，减少了现场设备的投入数量，同时降低了物料多次转运带来的安全隐患，结构设计时充分考虑了重载作业下的疲劳强度要求，所有焊缝均采用全焊透结构，关键受力位置的焊缝还需做磁粉探伤检测，避免长期重载作业下出现焊缝开裂的失效问题。
