建筑钢筋连接套筒自动捆扎包带设备

　　在装配式建筑与现浇混凝土结构的钢筋连接施工环节，钢筋连接器也就是常用的直螺纹套筒的现场储运、预制加工环节，长期存在人工包带捆扎效率低、捆扎松紧度不一致、散包导致套筒磕碰损伤螺纹的问题，这款自动包带设备正是针对该场景开发的专用加工配套设备，主要用于钢筋连接套筒成品出厂前的外包装捆扎作业，也可适配同规格小型圆柱类五金件的包带捆扎工序。

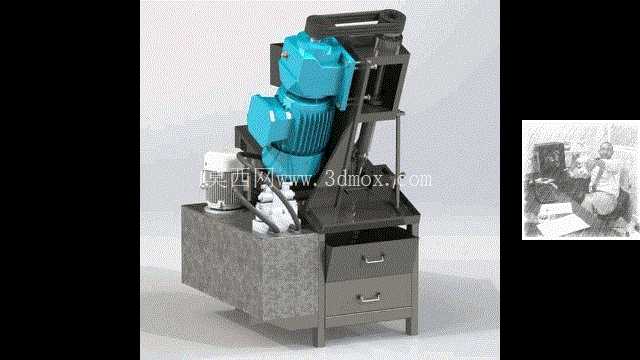

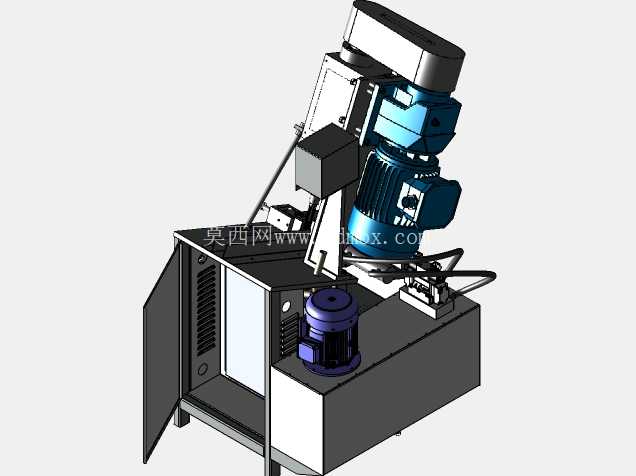

　　从设备实际作业逻辑来看，整机采用立式布局，下部为带抽屉的储料与配重基座，基座采用厚重的铸铁焊接结构，一方面用来平衡上部动力头的振动，另一方面抽屉结构可存放包带耗材、常用调试工具以及待加工的零散工件，减少作业人员往返取件的动线长度。上部执行单元集成了主驱动电机、液压站、包带进给与张紧机构、压合裁切模组，作业时无需人工手动穿带，设备可自动完成包带环绕工件、张紧、热熔压合、裁切断带的全流程动作，单工位捆扎节拍可控制在3秒以内，相比人工手持打包钳的作业模式，效率提升4倍以上，且每道包带的张紧力可通过液压系统的调压阀精准调节，避免张紧力过大勒坏包装、或是张紧力不足导致运输过程散包的问题。

　　设计过程中，首先考虑的是建筑加工现场的复杂工况，设备整体的安装边界控制在长800mm、宽600mm、高1400mm的范围内，不需要额外做地基固定，直接放置在硬化的车间地面即可投入使用，进料侧预留了300mm的操作空间，方便作业人员放置成组的钢筋连接器料架，出料侧可直接对接输送线，也可搭配周转箱直接收集捆扎完成的成品。动力单元采用电机搭配液压系统的组合，相比纯气动的打包设备，液压系统的张紧力输出更稳定，在车间气源压力波动的情况下也能保证捆扎质量，同时液压站集成在设备基座内部，外部没有裸露的液压管路，避免工地现场杂物磕碰管路造成漏油故障。

　　设备的操作界面设置在机身侧方的伸手可及位置，仅保留启动、停止、张紧力调节三个核心操作单元，没有复杂的参数设置界面，现场作业人员经过10分钟左右的简单培训即可独立操作，不需要具备专业的设备调试能力。包带的走带通道采用敞开式的导槽设计，出现卡带故障时不需要拆解设备外壳，直接掀开导槽盖板即可快速清理故障，减少设备停机维护的时间。上部的电机护罩采用快拆式的钣金结构，日常检查电机接线、更换传动皮带时不需要借助专用工具，徒手即可拆卸护罩完成维护作业。

　　从安装适配性来看，设备的进料高度设置为900mm，刚好匹配常规车间工作台的高度，作业人员不需要弯腰或是抬高手臂即可完成上下料操作，长期作业的疲劳度更低。机身底部预留了四个脚轮安装位，如果需要在车间内频繁转场作业，可加装万向脚轮，单人即可推动设备转移位置，固定作业时锁紧脚轮刹车即可保证设备运行的稳定性。设备的包带适配宽度范围为12mm到19mm的常规PP打包带，不需要定制特殊规格的耗材，工地周边的五金门店即可采购到适配的包带，不会出现耗材断供影响生产的问题。

　　在结构细节设计上，包带的压合裁切模组采用了硬质合金裁切刀，刀口经过热处理硬化处理，连续裁切10万次以上不需要磨刀，压合发热块采用恒温控制，温度波动范围控制在±5℃以内，保证包带接头的熔接强度稳定，不会出现接头虚焊断裂的问题。设备的传动部位全部设置了安全防护挡板，作业时人员肢体不会接触到运动的传动部件，符合建筑加工车间的安全作业规范，不需要额外加装安全防护围栏即可投入使用。针对钢筋连接器表面带有防锈油的工况，设备的走带轮表面做了网纹滚花处理，即使包带表面沾到少量油污也不会出现打滑走带不畅的问题，适配加工现场的复杂使用环境。
