全自动屏蔽罩检测包装一体化设备结构

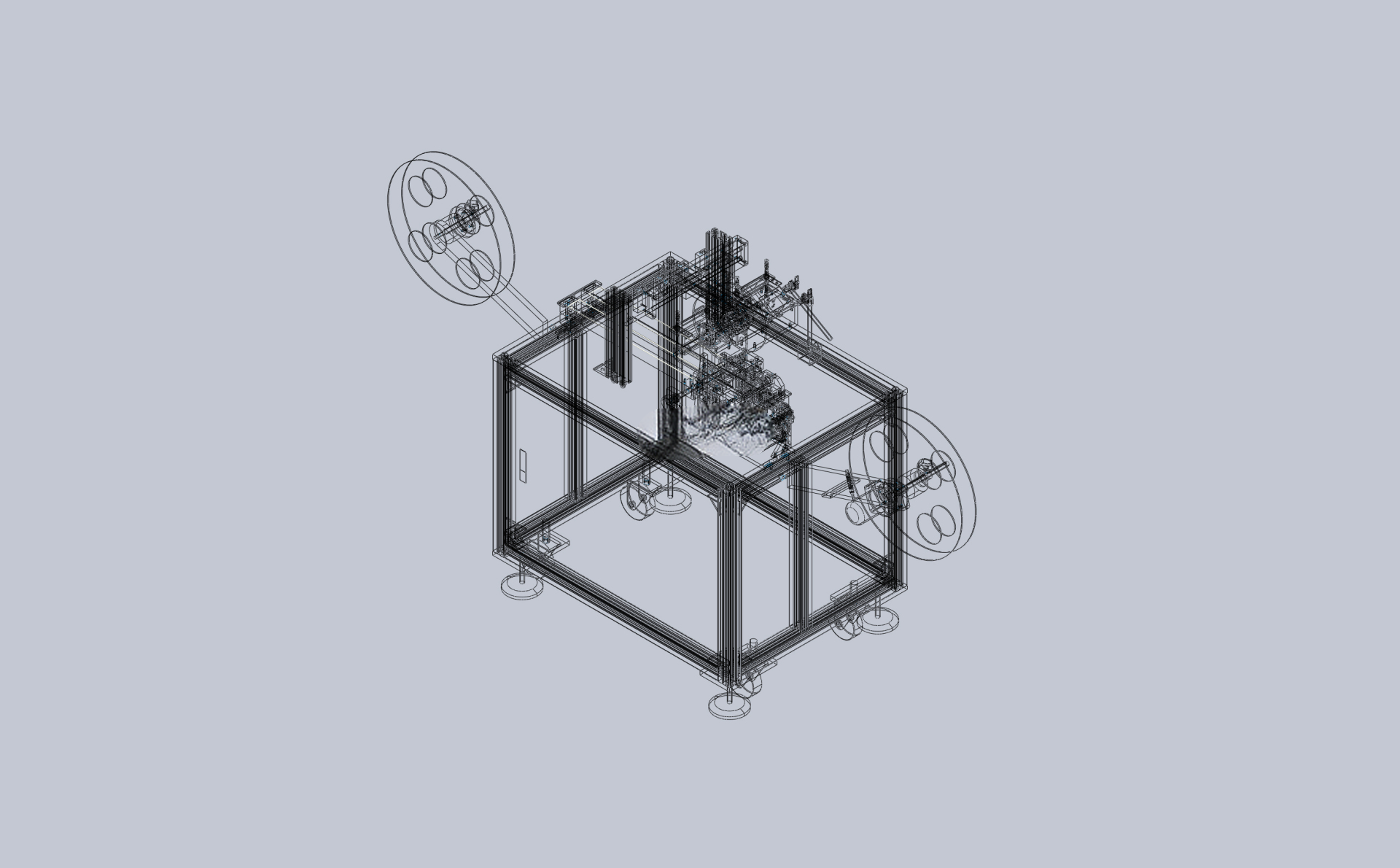

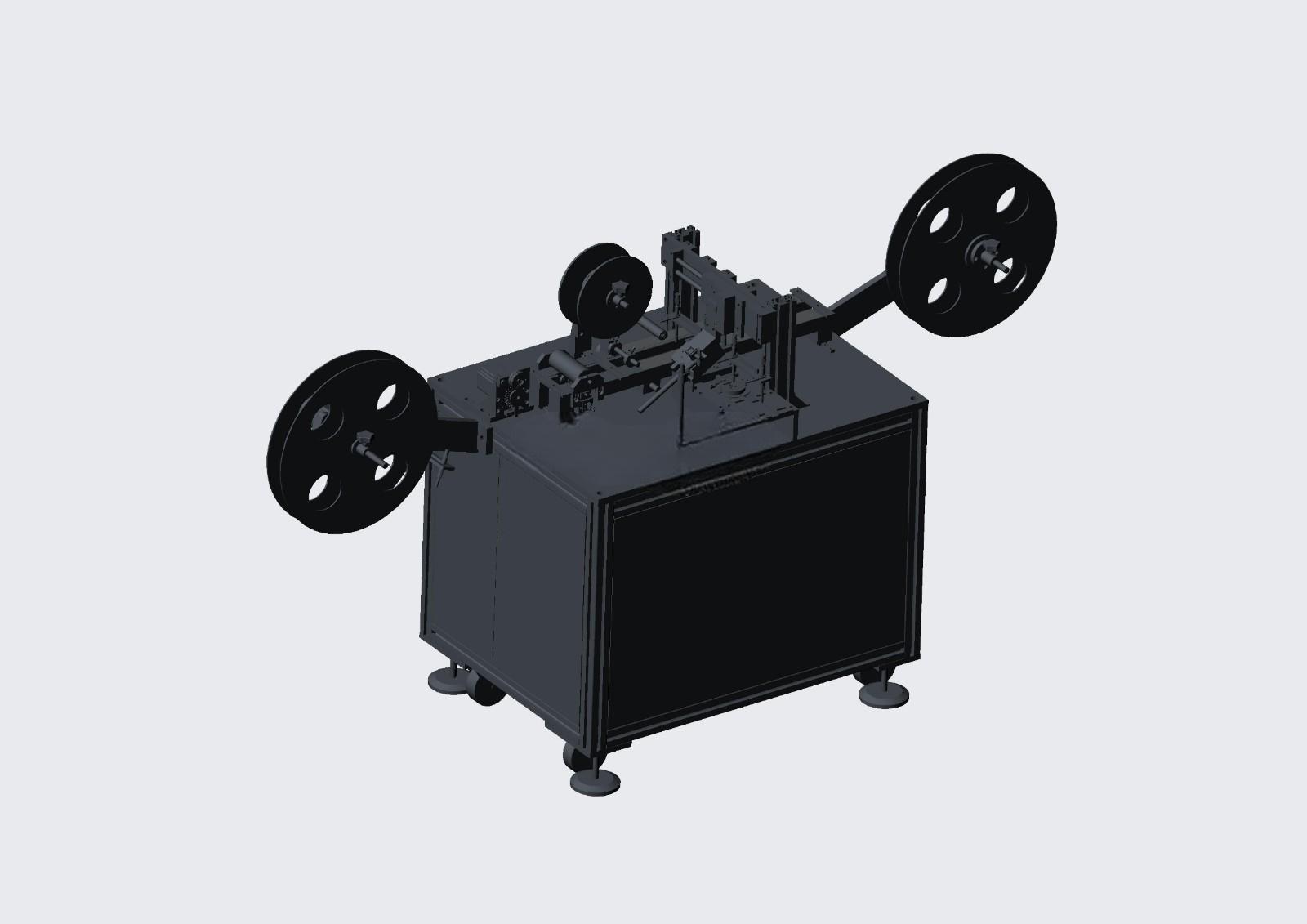

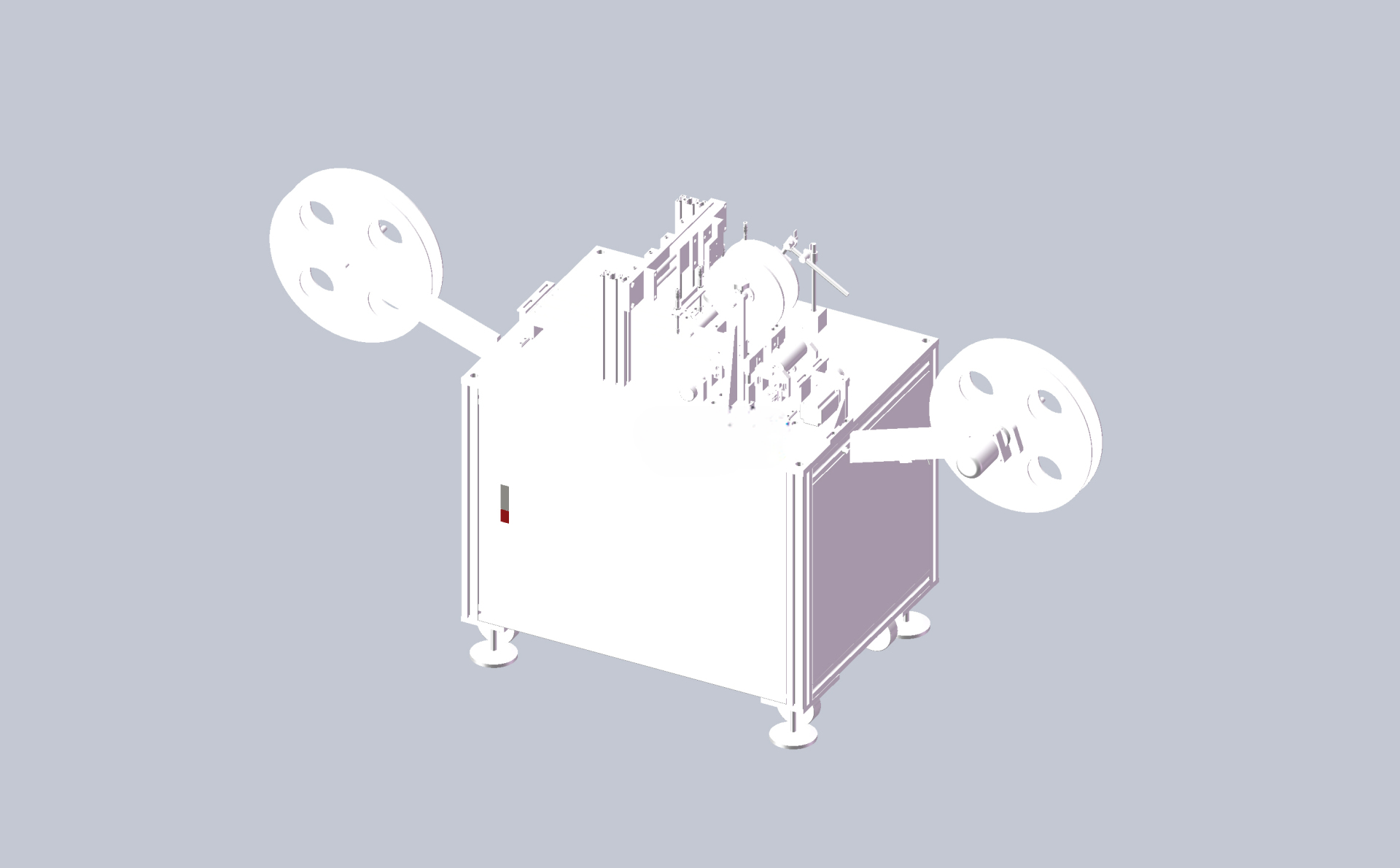

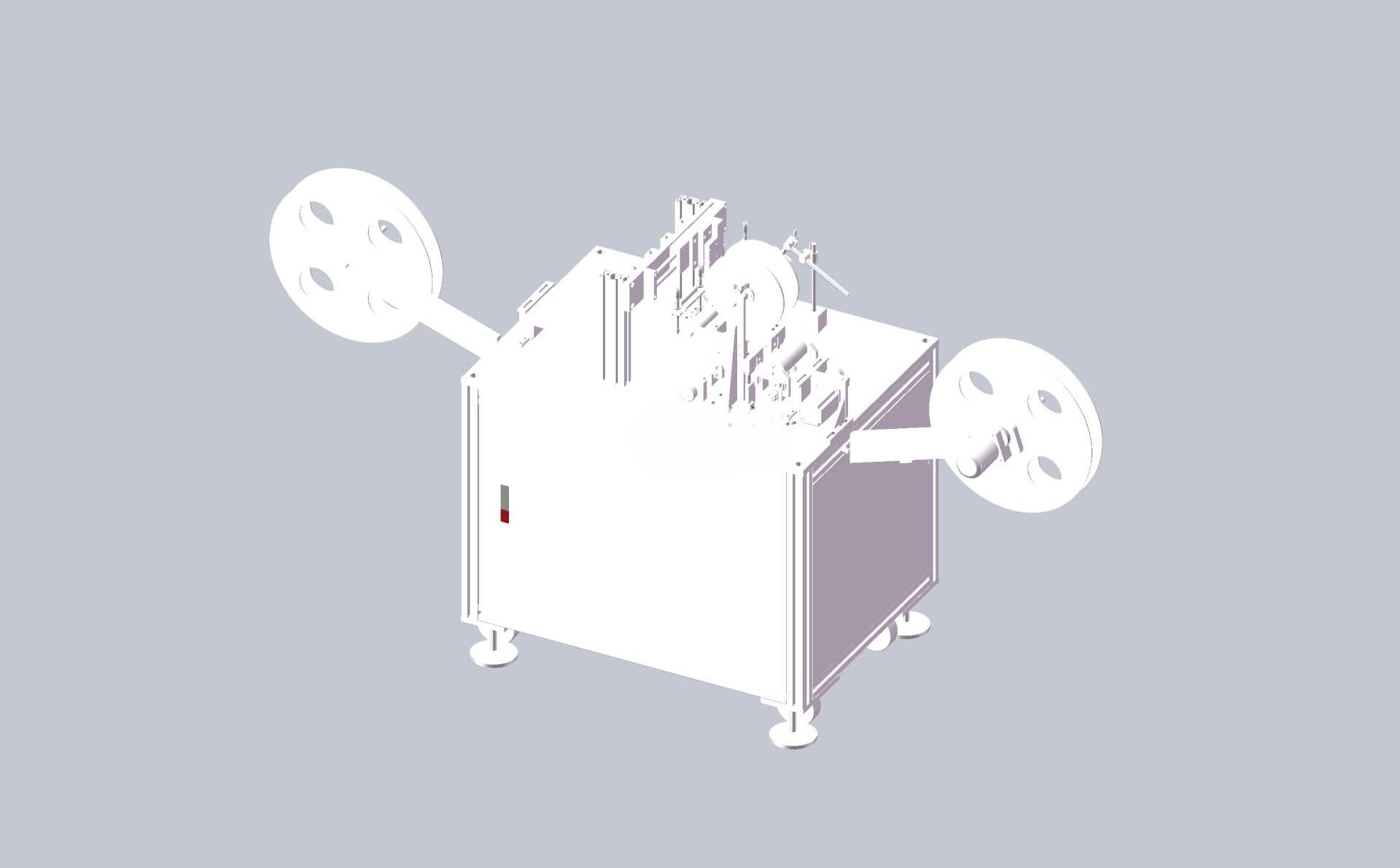

　　在消费电子精密冲压件生产环节，屏蔽罩这类薄型金属冲压件的后段检测与包装一直是产线效率卡点——这类零件尺寸小、料薄易变形，传统人工检测平面度、手动装袋包装的模式不仅效率低，还容易因人工接触造成零件变形、表面划伤，同时人工目检的漏检率很难控制在电子组装行业要求的阈值内，这款检测包装设备就是针对这类冲压件的后段工序需求开发的专用设备。设备整体采用落地式柜式机架结构，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装，机架主体采用方管焊接后加工安装基准面，外部覆盖钣金护罩，既可以隔绝车间粉尘落入设备内部运动机构，也能避免操作人员误触运动部件造成安全隐患，机架顶部预留的安装平面集成了所有功能工位，整体布局按照料带走向依次排布，减少物料流转的空行程距离。

　　设备的供料端采用卷料放料架结构，搭配阻尼式张力控制机构，适配成卷来料的屏蔽罩料带，放料轮旁设置的导向轮组可以对料带走向进行精准约束，避免料带在输送过程中出现偏摆、褶皱问题，料带输送到震料盘排列工位后，会通过分料机构将连片的料带拆分为单个屏蔽罩零件，震料盘采用定制的轨道设计，可根据屏蔽罩的外形尺寸调整轨道宽度，保证零件能够按照统一的姿态有序排列输出，避免出现卡料、叠料问题。取料环节采用多轴机械手结构，机械手末端配置真空吸嘴，可根据屏蔽罩的外形尺寸调整吸嘴的安装位置与吸附压力，避免吸附力过大造成薄型零件变形，机械手按照预设的运动轨迹将排列好的零件从震料盘出料位取放到检测工位，检测工位的回转平台由伺服电机直接驱动，可实现高精度的角度分度，保证每个零件都能精准停留在检测位，平台上设置的定位工装可对零件进行精准限位，避免检测过程中零件出现位移。

　　检测环节采用光纤传感器阵列布置方案，多个光纤传感器按照屏蔽罩的平面检测点分布安装在检测支架上，当零件随回转平台转动到检测位时，传感器会对零件的平面度进行多点检测，检测数据实时传输到控制系统，系统会自动判定零件是否符合平面度公差要求，检测完成后的零件随平台转动到分料工位，合格品会被机械手取放到包装收料机构，不良品则会被拨入不良品收集盒，实现不良品的自动剔除。包装收料端同样采用卷料收放结构，包装载带随收料轮转动逐步前进，机械手将检测合格的屏蔽罩精准放入载带的型腔内，后续可搭配封膜机构完成载带的热封包装，收料轮采用力矩电机驱动，可保证载带收卷的张力恒定，避免载带拉扯变形造成零件移位。从设计思路上看，这款设备采用模块化的工位设计，震料盘、机械手、检测平台、收放料机构都可以根据不同规格的屏蔽罩产品进行快速更换调整，无需对设备主体结构进行大幅改动，可适配多规格小批量的屏蔽罩生产需求；设备的走线全部集成在机架内部的线槽内，外部无裸露线缆，既美观也能避免车间生产过程中线缆被剐蹭损坏；所有运动轴都配置了原点传感器与限位传感器，可保证设备开机自动回零，运动过程中出现超程时自动停机保护。

　　安装边界方面，设备整体占地尺寸适配常规车间的设备摆放间距，左右两侧的放料、收料轮伸出长度控制在合理范围内，操作人员可在设备正面完成参数调整、不良品清理、料带更换等操作，无需预留过大的侧面操作空间，设备的电气控制柜集成在机架下部的柜体内，减少了额外的电控柜占地，整体布局紧凑，适合接入现有冲压件生产线的末端，实现冲压、检测、包装的全流程自动化衔接，减少中间环节的人工周转成本，同时设备的检测节拍可匹配高速冲床的生产节拍，避免后段工序成为整条产线的产能瓶颈。
