螺纹驱动式手动调压减压结构

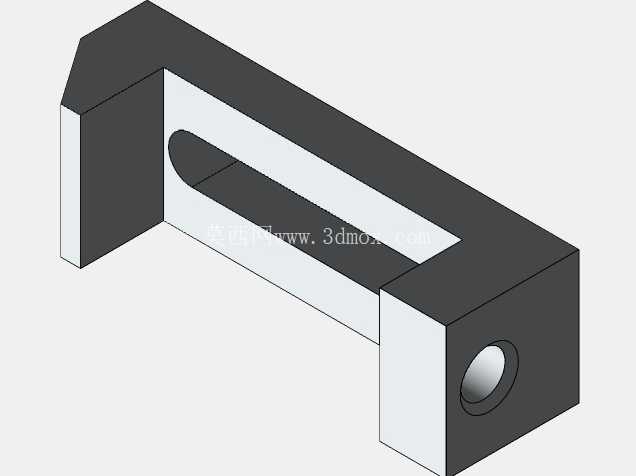

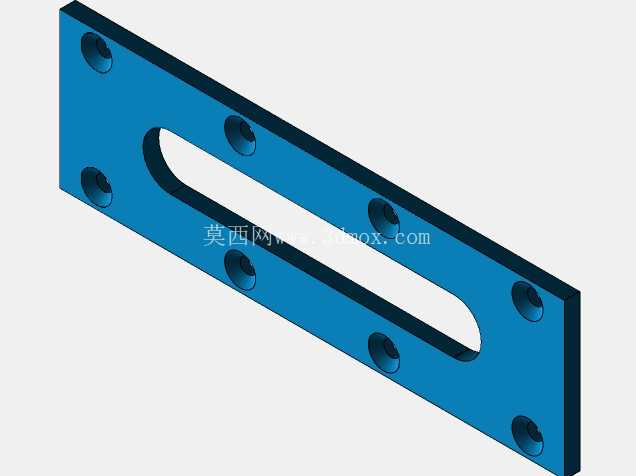

　　这套手动调压减压结构，主要面向小通径低压流体管路的末端压力调控场景，常见于实验室气路分配、小型气动设备支路稳压、家用净水系统前端压力适配这类对压力调节精度要求不极端严苛、但需要可靠手动锁定调压值的工况。从结构组成来看，整体采用C型开放式安装基座作为承载主体，基座一侧设置方形安装定位块，块体上预留紧固孔位，可直接通过螺栓固定在设备安装面板或者管路支架上，安装时需要注意基座的轴向预留空间，要给操作手柄留出至少120度的摆动余量，避免安装后手柄被周边结构件干涉无法正常扳动。

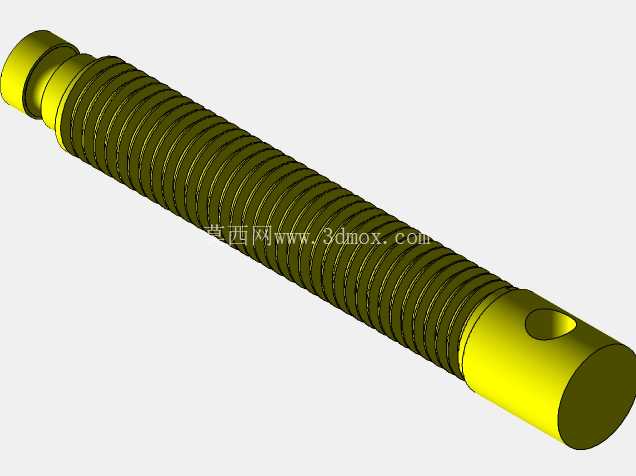

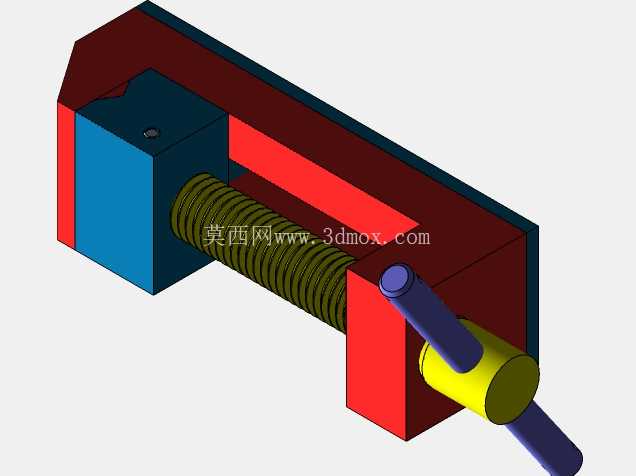

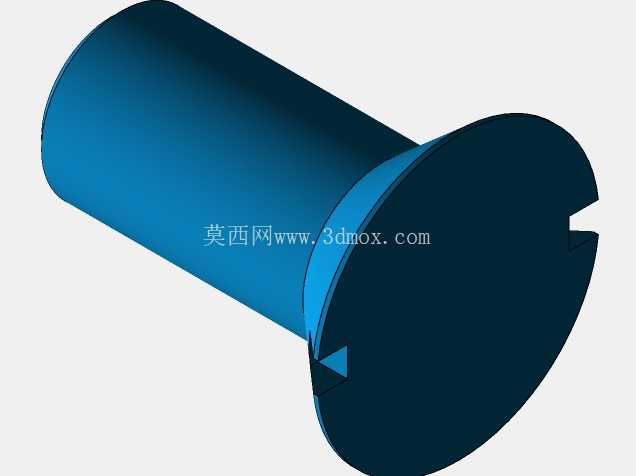

　　核心的调压执行部分采用梯形螺纹传动副，螺纹段直接加工在调压杆主体上，配合基座上的内螺纹孔实现直线进给，梯形螺纹的选型特意选用了小导程规格，每旋转一圈进给量控制在1.5mm，这样在手动扳动操作手柄时，能够实现更精细的压力调节步进，不会因为导程过大出现调压过冲、压力值跳变的问题。操作端采用折角式手柄结构，手柄与调压杆通过圆柱销实现周向固定，手柄外段套有绝缘防滑套，既可以在带轻微凝露的工况下避免操作打滑，也能在输送常温非腐蚀性流体时隔绝金属件的凉感，提升操作手感。

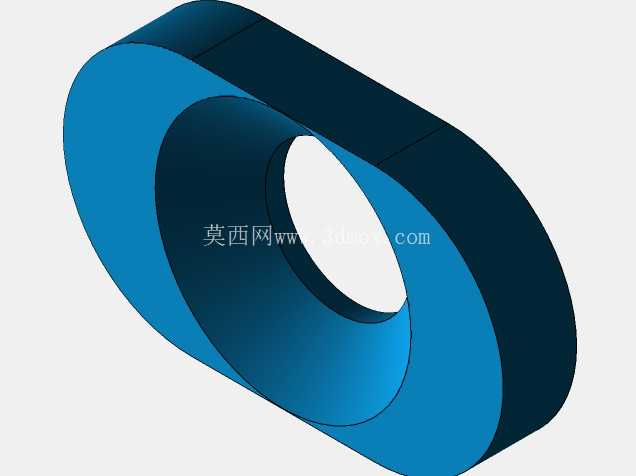

　　流体通断与压力反馈的核心腔室设置在基座另一侧的方形阀块内，阀块内部集成了阀芯复位弹簧、压力反馈膜片以及密封副结构，当旋转手柄推动调压杆向阀块方向进给时，会逐步压缩复位弹簧，改变阀芯的开启开度，进而实现出口端压力的调整，当调压到位后，梯形螺纹的自锁特性可以直接锁定当前进给位置，不需要额外设置锁止螺母就能保持压力值稳定，不会因为管路流体的脉动冲击出现调压位置偏移。密封结构全部采用丁腈橡胶O型圈，在调压杆与阀块的配合面、阀块与基座的结合面都设置了密封槽，安装时O型圈的压缩量控制在18%-22%之间，既可以保证0.8MPa工作压力下无泄漏，也不会因为压缩量过大导致调压杆转动阻力过大，操作费力。从安装边界来看，整体结构的轴向总长度控制在145mm，径向最大宽度62mm，安装孔位采用中心距50mm的两个M6螺栓孔，适配市面上大多数小型气动支路、低压水管路的安装预留尺寸，不需要对现有管路支架做额外改造就能直接替换同规格的老式减压阀。在实际使用过程中，这套结构的维护也十分便捷，只需要拆下阀块与基座连接的四个紧固螺栓，就能直接取出内部的弹簧、阀芯与密封件进行更换，不需要整体拆解基座上的螺纹传动部分，日常维护的工作量很小。

　　设计过程中特意将调压杆的行程做了限位处理，在螺纹段末端设置了限位台阶，避免操作时进给量过大顶坏内部的膜片结构，同时在手柄的摆动极限位置也做了隐性限位，当调压到最大设定压力时，手柄会刚好抵靠到基座侧面，给操作人员明确的到位反馈，避免过度调压损坏内部密封件。针对不同的流体介质场景，只需要更换阀块内部的密封件材质，比如输送弱腐蚀性流体时更换为氟橡胶密封件，输送饮用水时更换为食品级硅胶密封件，就能适配不同的使用需求，整体结构的通用化程度较高，不需要改动主体结构就能覆盖多数低压减压的使用场景。
