兼容多代T15规格的可卡式套筒结构

　　在气动类休闲运动器材的配套供气组件设计中，这类可卡式套筒的核心作用是实现弹匣与供气主体的快速对接与密封锁紧，避免供气过程中出现接口偏移、漏气或者弹匣意外脱落的问题，尤其适配多代迭代的T15规格主体，不用针对不同代际的主体单独开发对接配件，能大幅降低配套配件的开模与维护成本。从实际使用场景来看，这类套筒常应用在户外休闲运动的气动器材供气链路中，需要在频繁拆装弹匣的使用节奏下保持稳定的对接精度，同时还要耐受低温、沙尘等户外复杂环境的影响，因此在结构设计上做了多维度的适配考量。

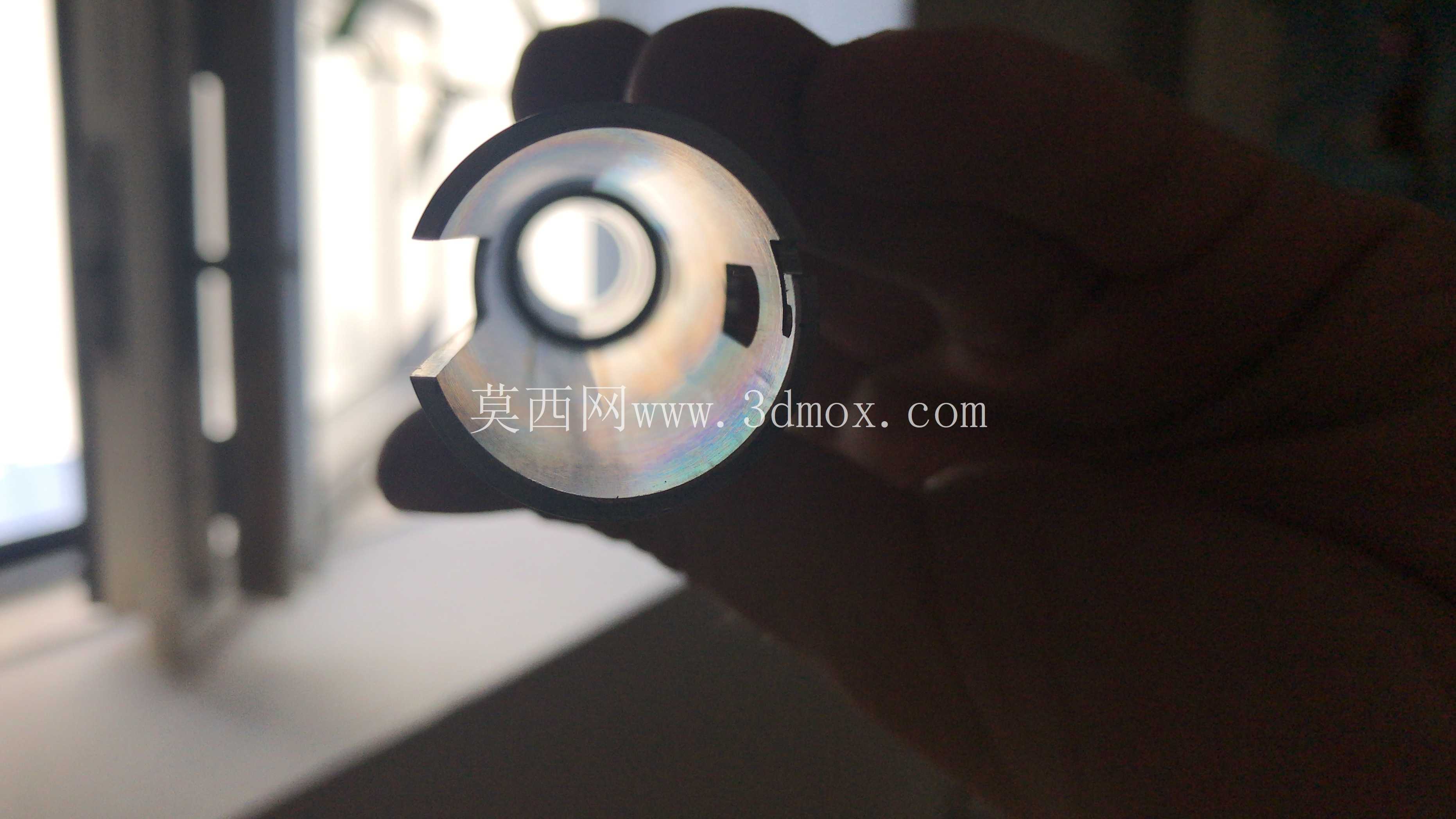

　　设计之初首先要解决的是多代产品的兼容性问题，T15系列产品经过三次代际迭代，主体对接端的卡槽深度、密封槽位置存在细微尺寸差，如果套筒的卡合结构做固定尺寸设计，很容易出现某一代产品卡接过松或者无法装入的问题，因此在卡爪的弹性形变区间做了冗余设计，卡爪的壁厚控制在既能提供足够卡紧力，又能通过自身弹性形变适配0.3mm以内的尺寸公差，覆盖Gen1、Gen2、Gen3三代主体的对接尺寸，同时兼容V1和V2两种规格的弹匣，不需要额外更换转接件就能完成对接。材质选用上采用AlZnMgCu1.5也就是7075铝合金作为基材，这种材料的比强度高，在壁厚较薄的卡爪位置也能承受反复拆装带来的疲劳载荷，不会出现卡爪断裂或者塑性变形的问题，表面做硬质阳极氧化处理，氧化层厚度控制在10-15μm，既能提升表面耐磨性能，避免反复拆装过程中卡接位置出现磨损失效，也能提升材料的抗腐蚀能力，在户外潮湿或者接触沙尘的环境下不会轻易出现锈蚀卡滞的问题。

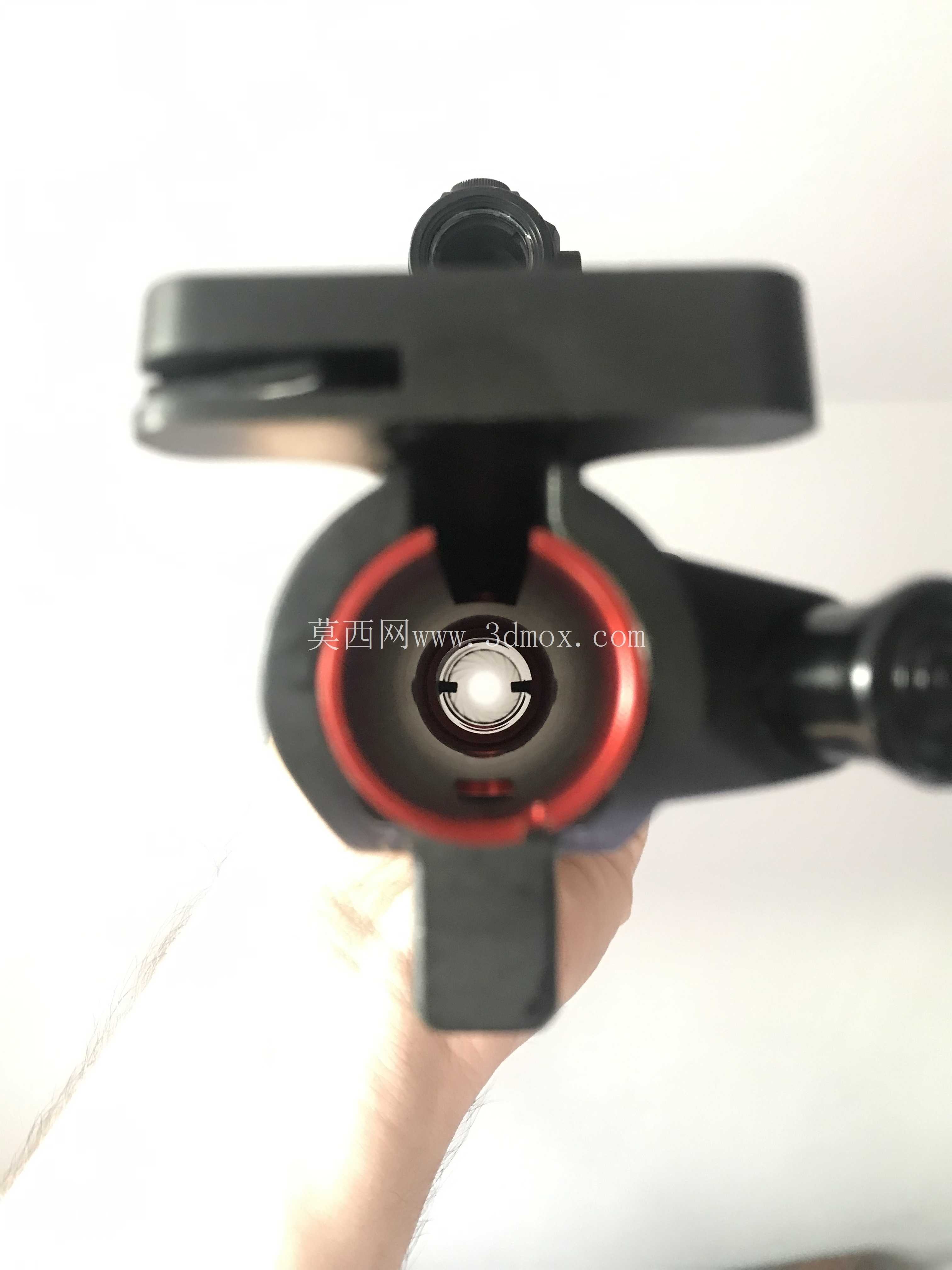

　　密封结构的设计是这类套筒的核心要点，对接位置的红色密封环采用丁腈橡胶材质，邵氏硬度控制在70A，既保证装配时的压缩量能填充对接面的微观间隙，又不会因为过硬导致装配阻力过大，或者过软出现长期压缩后的永久变形。密封槽的尺寸设计上，槽宽比密封环线径大0.2mm，槽深比密封环线径小0.3mm，保证装配后密封环有25%左右的压缩率，在0.8MPa的工作气压下不会出现漏气问题。使用时需要在密封环位置涂抹低粘度的专用润滑脂，上部彩弹位置的润滑选用DSG类润滑脂，下部气动密封位置选用Festo Castrol Hyspin ZZ类气动专用油，避免润滑脂和密封橡胶发生溶胀反应，导致密封件提前老化失效。

　　安装边界上，套筒的整体外径控制在42mm，轴向总长度38mm，卡爪的展开最大外径不超过48mm，安装时不需要额外扩大主体端的装配空间，和原有标准FS detens规格的配件安装尺寸完全一致，可以直接替换原有同类型套筒，不需要对主体结构做任何修改。卡合到位后会有清晰的卡位反馈，操作人员不需要额外检查就能确认装配到位，避免出现虚接导致的供气故障。如果装配时出现标准螺栓滑动不顺畅的情况，不能强行拧入，需要检查螺栓螺纹是否有磕碰损伤，及时更换新的螺栓，避免螺纹滑牙导致套筒固定失效。

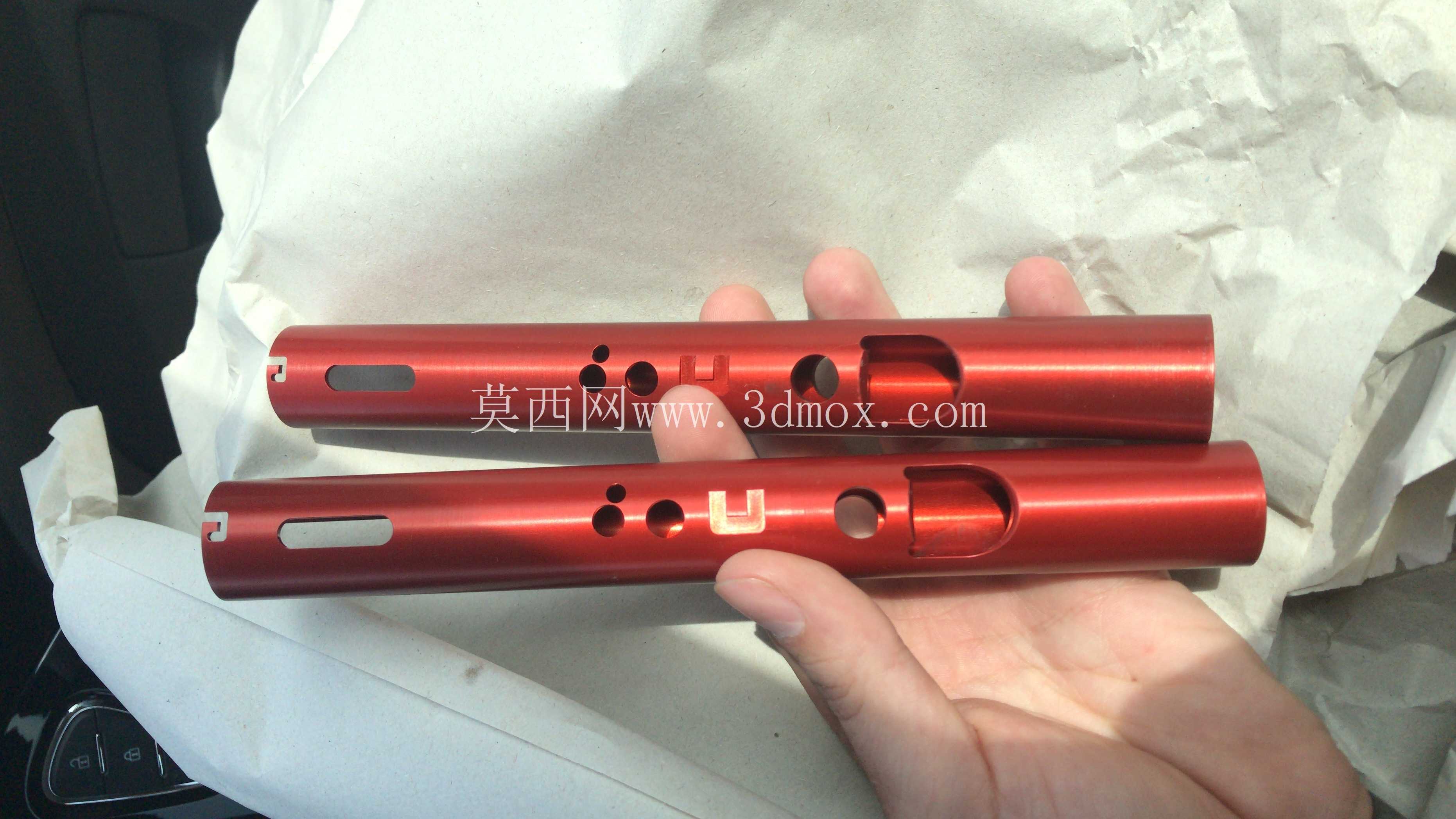

　　从结构细节来看，套筒的手持位置做了防滑纹理设计，表面的微凸纹路能增加拆装时的摩擦力，即使手上沾有润滑脂或者水汽也能顺利完成拆装操作，不需要借助额外工具。内部的气流通道做了圆角过渡处理，避免直角位置出现气流紊流，降低供气过程中的压力损失，保证供气压力稳定。卡爪的根部做了R0.5的圆角过渡，避免应力集中导致的卡爪断裂，经过上千次插拔测试后，卡爪的形变量仍在弹性允许范围内，不会出现卡紧力下降的问题。这类套筒的设计没有多余的冗余结构，所有结构特征都服务于快速对接、可靠密封、多代兼容这几个核心需求，在保证结构强度的前提下尽可能控制整体重量，不会给器材整体增加过多的负载，同时加工工艺性好，采用常规的CNC车铣加工就能完成所有结构的加工，不需要特殊的工装夹具，适合批量生产加工，能有效控制生产成本。
