机加工用螺杆传动式台虎钳结构设计

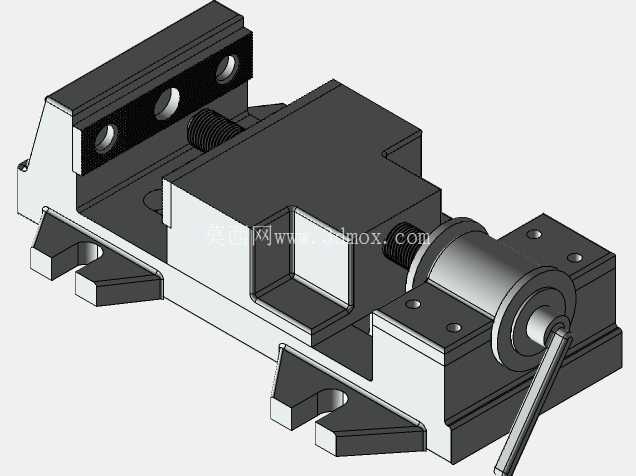

　　这款虎钳是面向常规机加工工位设计的手动夹紧工装，日常在普通铣床、钻床、钳工台工位上承担工件装夹定位的核心作用，不管是小型五金零件的铣削平面、钻孔攻丝，还是钳工工序里的锉修、划线、装配，都能提供稳定的夹持力，避免加工过程中工件移位导致的尺寸超差、刀具崩损问题。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳身的经典布局，固定钳身底部设置带安装孔的凸缘结构，安装时可通过T型螺栓直接固定在机床工作台T型槽或者钳工台台面上，安装边界完全适配常规中小型机加工工位的工作台预留孔距，不需要额外加工过渡转接板，安装后整体重心落在安装面中心区域，即使承受较大的铣削侧向力也不会出现翘头、移位的情况。钳身主体采用箱型截面设计，相比薄壁结构抗扭抗弯刚度提升明显，在承受最大夹紧力时钳口的变形量控制在微米级，能保证装夹后工件的定位精度不会因为钳身形变出现偏差。传动部分采用梯形螺杆副结构，螺杆一端通过轴肩与固定钳身的支撑座形成轴向定位，周向可以自由转动，另一端与活动钳身内部的螺母块配合，转动端部的手柄时，就能带动活动钳身沿着钳身的导轨面做直线往复运动，实现钳口的开合动作；梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松夹问题，不需要额外增加锁紧机构就能维持夹持力的稳定。

　　钳口部分采用可拆卸式的齿面钳口板，通过内六角螺钉固定在活动钳身和固定钳身的安装面上，齿面设计可以增加与工件接触面的摩擦力，即使夹持表面粗糙度较高的毛坯件也不会出现打滑，当钳口齿形磨损后只需要更换钳口板就能恢复夹持性能，不需要整体更换钳身，降低了工装的维护成本。活动钳身与固定钳身的配合导轨采用燕尾式结构，配合间隙可以通过侧边的调节镶条进行调整，长期使用出现磨损后，只需要微调镶条的压紧螺钉就能消除配合间隙，避免活动钳身出现上下翘动、左右摆动的问题，保证钳口的平行度始终符合装夹精度要求。

　　手柄部分采用穿杆式结构，不需要施加过大的手动力就能输出足够的夹紧力，手柄端部做了圆角处理，操作时不会划伤手部，当需要大行程开合调整钳口间距时，可以直接转动手柄快速带动活动钳身移动，不需要像液压夹具那样连接动力管线，工位调整时不需要额外布设管路、线路，灵活性更强，适合多品种小批量的加工场景，不同工位之间转移时只需要松开安装螺栓就能整体搬运，不需要拆解结构。从尺寸边界来看，这款虎钳的最大开口距离覆盖常规中小型零件的装夹需求，钳口高度适配常见的机加工零件装夹高度，既不会因为钳口过高导致加工时刀具与钳身发生碰撞，也不会因为钳口过低导致工件装夹不稳，整体外形尺寸紧凑，不会占用过多的工作台面空间，工作台面上还可以预留足够的位置放置量具、刀具等常用工具。

　　在实际使用场景中，这类手动虎钳相比气动、液压夹紧的工装，维护成本极低，没有密封件老化、管路泄漏之类的故障点，只需要定期在螺杆、导轨配合面涂抹润滑脂就能长期保持顺畅的操作手感，适合加工批次零散、工件尺寸多变的维修车间、工具车间、小型机加工企业使用，既可以单独作为钳工工位的核心工装，也可以搭配回转底座使用，实现装夹后工件的角度调整，满足斜面加工、斜孔加工的装夹需求。设计过程中充分考虑了实际加工的操作便利性，手柄的转动半径经过优化，操作人员站在工位前自然伸手就能操作，不需要过度探身，钳身的排屑空间做了预留，加工产生的铁屑不会堆积在导轨配合面里，日常清理时只需要用毛刷就能扫走残留切屑，不会因为切屑卡滞导致活动钳身移动不畅。
