机加工夹持用螺杆式机用虎钳结构

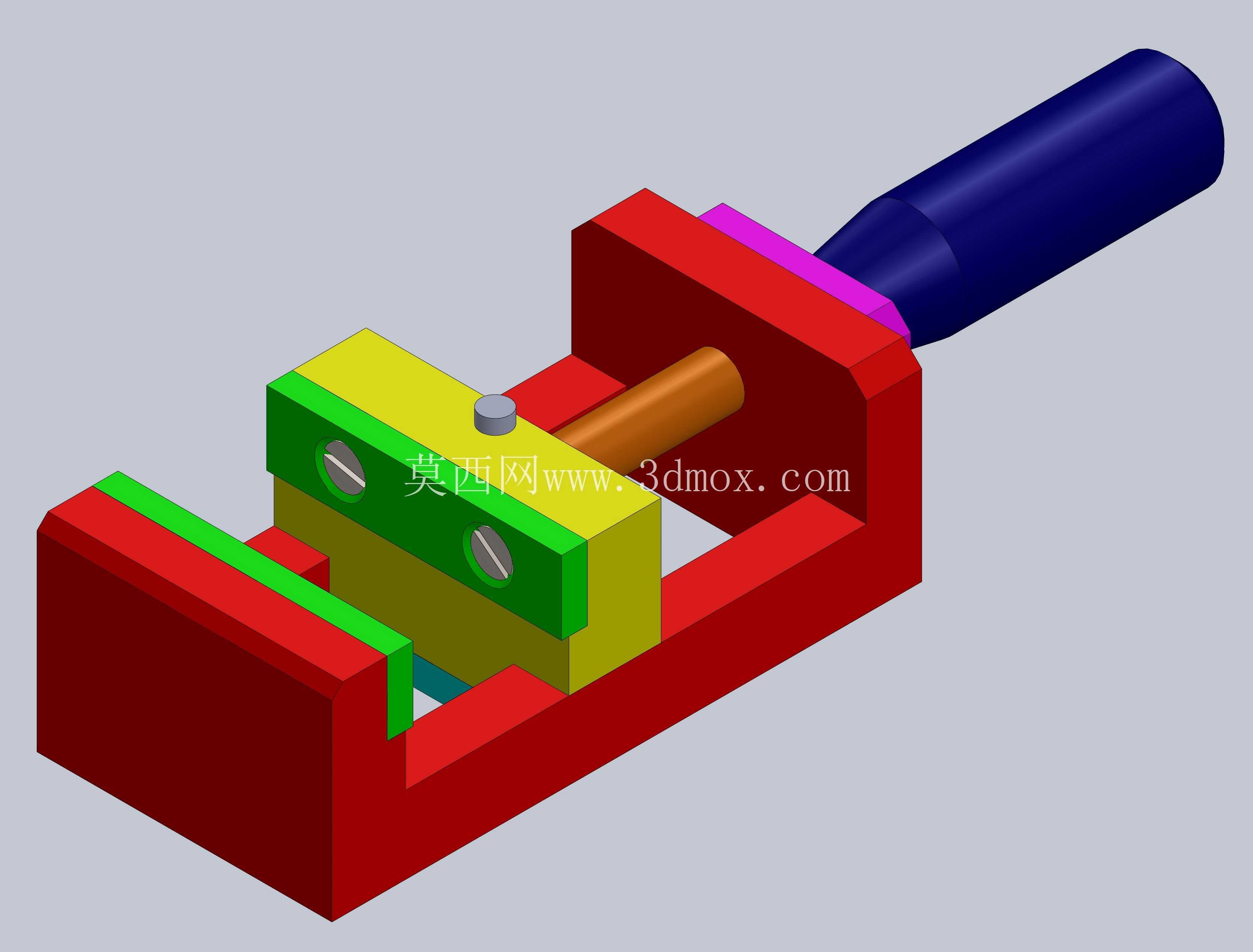

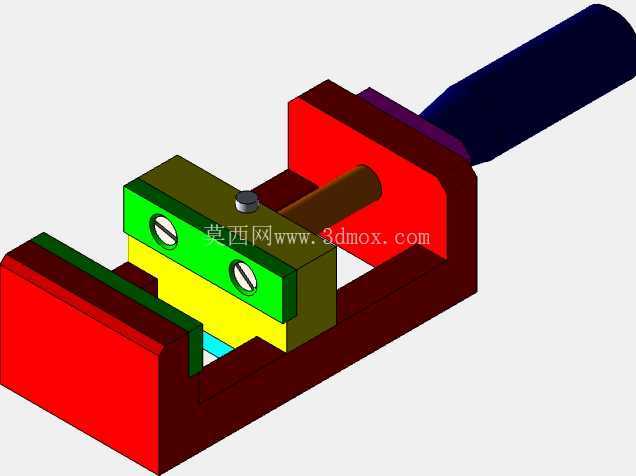

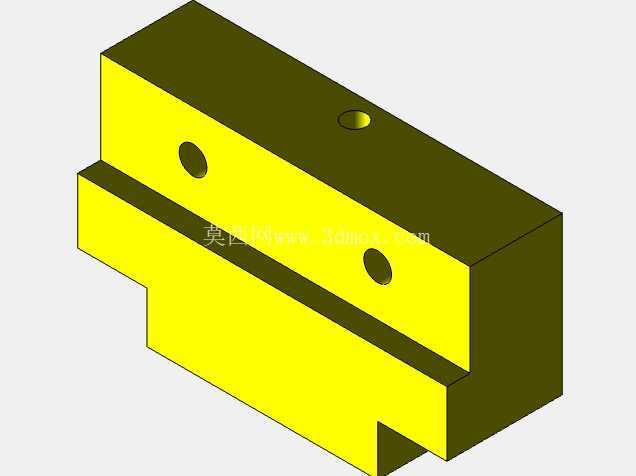

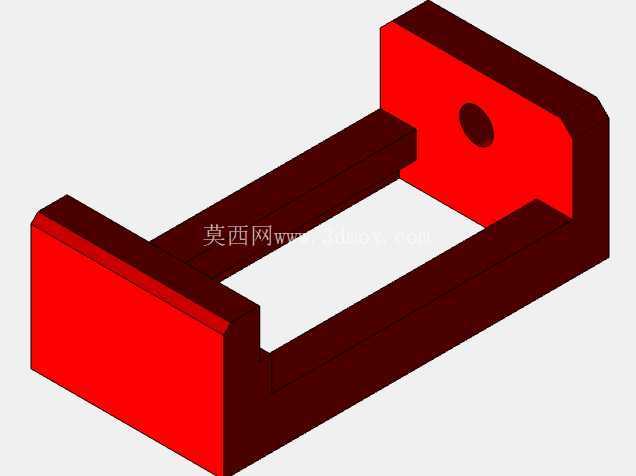

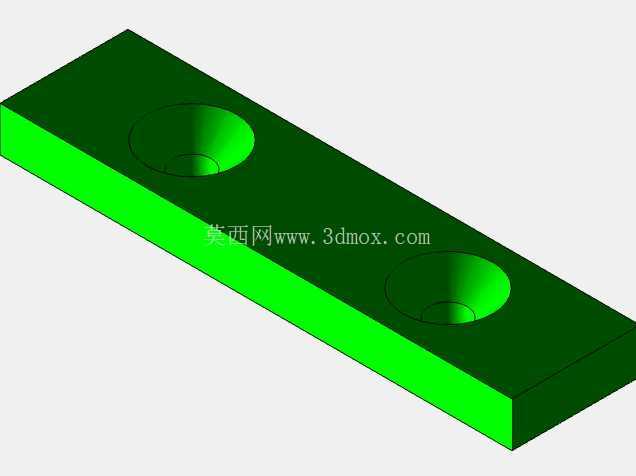

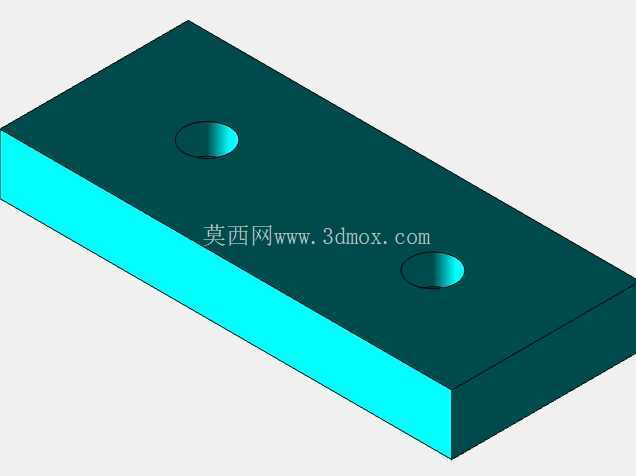

　　在常规金属切削加工、小型零件装配调校的作业场景里，机用虎钳是铣床、钻床、钳工台工位上最基础也最高频的夹持定位部件，这款螺杆传动式机用虎钳的结构设计完全围绕通用机加工工位的夹持需求展开，没有冗余的功能结构，所有部件的受力路径都做了最直接的传导设计。从实际使用逻辑来看，这款虎钳的固定钳身采用一体式槽型铸钢基体结构，基体的底部预留了标准的T型槽安装位，能够直接适配多数常规铣床工作台、钳工操作台的装夹边界，安装时不需要额外加工转接板，只需要通过T型螺栓就能完成虎钳与工作台的刚性固定，固定后的钳身平行度可以直接通过基体底部的加工面保证，不需要反复打表调校安装基准。活动钳身的滑动面与固定钳身的导向槽采用间隙配合设计，配合面预留了0.02-0.05mm的润滑储油间隙，长期往复滑动时不会出现卡滞、咬死的问题，钳口部位采用可更换式的淬硬钢钳口板，钳口板表面加工有交叉网纹，加持硬度较高的金属零件时可以增大接触摩擦力，避免切削过程中工件出现位移，当钳口板磨损后只需要松开两个固定螺钉就能完成更换，不需要整体更换活动钳身或者固定钳身，大幅降低了日常使用的维护成本。

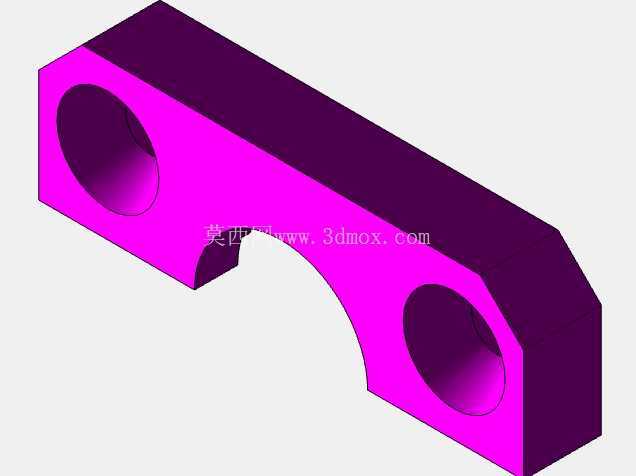

　　传动部分采用梯形螺杆传动结构，螺杆的一端通过推力轴承与固定钳身的端部连接，另一端与活动钳身内部的螺母块配合，转动手柄时螺杆的旋转运动直接转化为活动钳身的直线往复运动，梯形螺纹的自锁特性可以保证加持力稳定，即使承受铣削过程中的断续切削冲击力，活动钳身也不会出现松退的问题，手柄部分采用加长的圆柱型握柄，操作人员施加较小的握力就能获得足够的加持力矩，针对不同尺寸的工件加持，只需要转动手柄调整活动钳身的开口距离即可，最大开口范围可以覆盖常规小型机械零件的夹持尺寸，不需要额外加装加长钳口。

　　从设计思路上看，这款虎钳完全摒弃了复杂的快换、增压等附加结构，所有部件都采用最成熟的机械结构组合，固定钳身的红色涂装部分为非加工面，只做基础的防锈处理，钳身的导向面、钳口安装面、底部安装面都做了精磨加工，保证各基准面的形位公差符合机加工夹持的精度要求，活动钳身与固定钳身的配合面之间没有多余的防尘结构，日常使用时只需要定期清理切屑、加注润滑油就能维持顺畅的滑动状态，即使在切削液喷淋、金属切屑飞溅的加工环境下也能稳定工作，不会因为细小切屑进入配合面就出现操作卡滞的问题。

　　针对不同的作业场景，这款虎钳既可以加持规则的方形、矩形零件，也可以配合V型块加持轴类零件，完成铣平面、钻孔、攻丝、修配等常规机加工作业，钳身的整体外形尺寸控制在小型工位适配的范围内，不会占用过多的工作台操作空间，安装后钳口的高度与常规加工刀具的作业行程匹配，不需要额外垫高工件就能完成多数常规加工工序。在结构细节上，活动钳身的顶部设置了一个定位销孔，用来安装可调式挡板，加持较长工件时可以辅助定位工件的端面，避免工件沿钳口长度方向窜动，螺杆的端部设置了限位挡圈，防止活动钳身滑动到最大开口位置时脱出钳身导向槽，所有连接螺钉都采用内六角圆柱头螺钉，沉头安装后不会突出零件表面，避免操作过程中剐蹭操作人员或者工件。
