快速锁紧式机用台虎钳结构设计

　　这款快速锁紧虎钳主要面向中小批量零件的机加工工位装夹需求，在普通铣床、钻床、小型加工中心的工位上都能适配，也可用于钳工划线、零件修配、小型组件装配的夹持场景，相比传统丝杠传动的虎钳，它的核心优势是能实现大行程的快速开合，不需要反复转动丝杠调整钳口间距，在频繁更换不同尺寸工件的加工场景里，能大幅减少装夹辅助时间，提升单工位的作业效率。

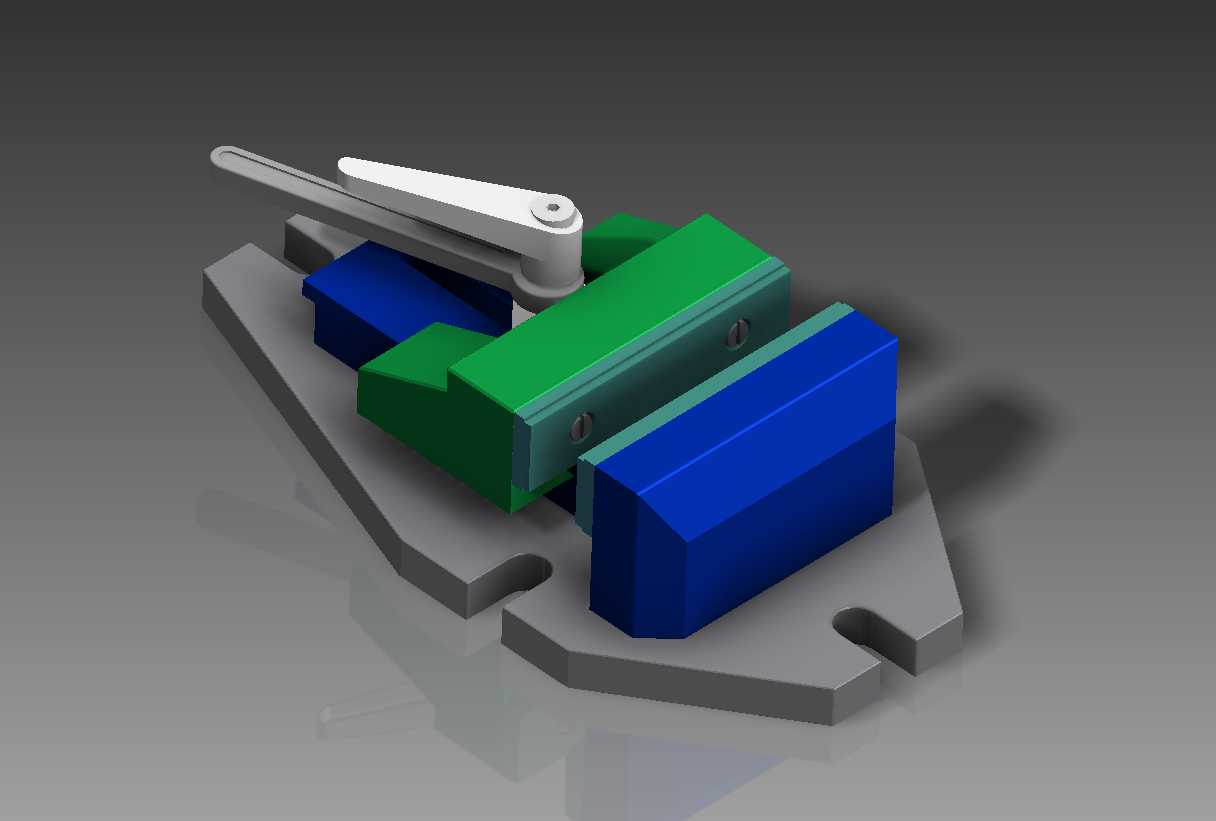

　　从结构设计逻辑来看，这款虎钳没有采用传统的全长丝杠传动结构，而是把钳身的运动拆分为快速移位和锁紧两个独立动作：活动钳身搭配的快拨杠杆机构，能在松开状态下让活动钳身沿底座导轨做无阻碍的大行程滑动，当钳口接触到工件表面后，扳动锁紧杠杆就能通过内部的增力机构完成夹紧，不需要多圈旋转手柄，整个夹紧动作的操作行程不到30度，操作手感直接，夹紧力的输出稳定，不会出现普通丝杠虎钳在频繁操作时的丝杠磨损、间隙增大导致的夹持打滑问题。

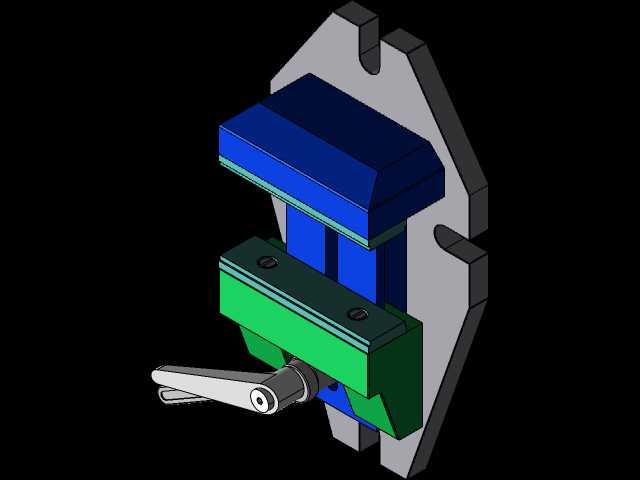

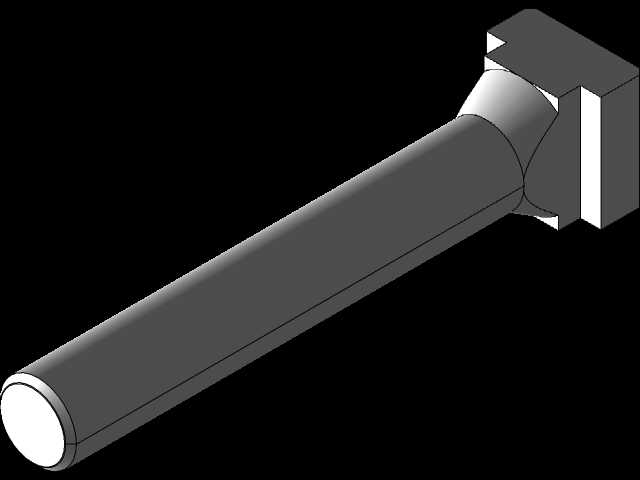

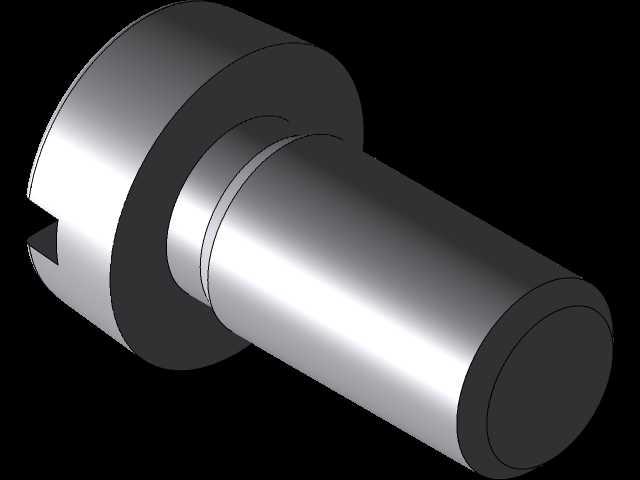

　　钳身底座采用了带定位缺口的一体式铸造结构，底座两侧的开口槽是标准的机床工作台T型槽安装位，安装时可以通过T型螺栓直接固定在机床工作台上，安装孔的跨距适配大多数中小型机床的工作台槽距，不需要额外制作过渡连接板；钳身的导轨面采用了梯形截面的导向结构，相比平导轨的结构，它的抗偏载能力更强，在夹持不规则工件、承受侧向切削力的时候，活动钳身不会出现上翘或者偏移，能保证装夹的定位精度。固定钳身和活动钳身的钳口安装面都做了精加工平面，钳口板通过沉头螺钉固定，磨损后可以直接更换，不需要整体报废钳身，后期维护成本更低；钳口板的夹持面做了交叉网纹的防滑结构，在夹持硬度较高的金属工件时，能提供足够的摩擦力，避免切削过程中工件移位。

　　从安装边界尺寸来看，这款虎钳的整体宽度控制在150mm级别，钳口最大张开量能达到120mm，既可以夹持小型的轴类、板类零件，也能满足中小型异形零件的装夹需求，整体高度控制在80mm左右，安装在机床工作台上不会占用过多的Z轴行程，能给刀具留出足够的加工运动空间，不会因为夹具高度过高导致刀具行程不足的问题。底座的底面做了全平面的精加工处理，和机床工作台面的接触面积充足，装夹后整体刚性好，在承受铣削的断续切削力时，不会出现夹具振颤的问题，能有效保证加工表面的质量。

　　在内部的增力结构设计上，这款虎钳采用了杠杆与斜面组合的增力方案，不需要借助液压或者气动动力源，纯机械结构就能输出足够的夹紧力，在手动操作的杠杆力不超过150N的情况下，钳口的夹紧力就能达到普通同规格丝杠虎钳的夹紧力水平，完全能满足钻削、轻铣、锉削等工序的装夹力要求，而且纯机械结构的可靠性更高，不存在气动元件漏气、液压元件漏油的维护问题，在生产车间的多粉尘、多切削液的环境里，使用寿命更长，日常只需要定期给导轨滑动面和锁紧铰接点加注润滑油就能正常使用，维护难度极低。

　　在实际使用场景里，这类快速虎钳特别适合维修车间、工具车间、小批量加工班组的工位使用，这类场景的工件尺寸变化频繁，每次装夹如果都用普通丝杠虎钳调整，会浪费大量的辅助时间，而这款快速锁紧的结构，工人只需要一只手推动活动钳身靠紧工件，另一只手扳下锁紧杠杆就能完成装夹，整个过程不到两秒，相比传统虎钳的装夹效率能提升60%以上。同时它的锁紧机构带有自锁特性，在加工过程中受到振动冲击也不会出现松脱的问题，装夹的安全性能有足够保障，不需要额外加装防松装置。钳身的所有棱角位置都做了倒角处理，操作过程中不会划伤工人的手部，操作杠杆的握持位置做了圆弧过渡，长时间操作也不会出现硌手的问题，人机工程设计贴合车间一线操作的实际需求。
