建筑施工用带肋钢筋构件三维设计

　　在民用住宅、商业综合体、工业厂房的现浇混凝土结构施工环节，钢筋是承担结构拉应力、提升混凝土构件抗裂性能的核心受力构件，本次建模的带肋钢筋构件，完全贴合现场实际配筋作业的使用需求，可直接用于施工交底模拟、配筋排布校验、节点碰撞检查等场景。从实际使用场景来看，这类带肋钢筋可应用于现浇混凝土柱的纵向受力配筋、梁体的受拉区主筋、楼板的底部受力筋与支座负筋，也可作为剪力墙的竖向分布筋与水平分布筋使用，不同应用场景下对钢筋的排布间距、锚固长度、弯折角度都有明确的工程要求，建模过程中完全还原了带肋钢筋表面的横肋、纵肋结构特征，这些肋纹并非装饰性结构，而是为了提升钢筋与混凝土之间的握裹力，避免构件受力过程中钢筋与混凝土出现相对滑移，保证结构受力的整体性。

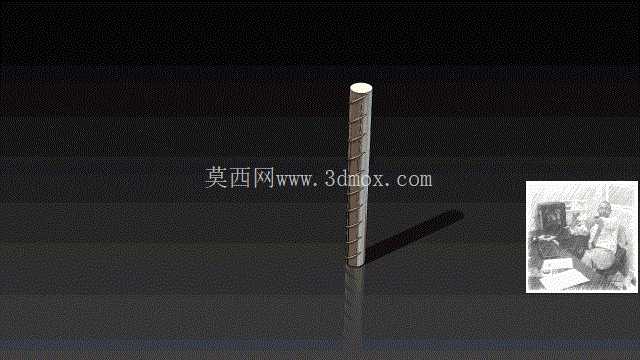

　　设计思路上，首先还原了钢筋的圆柱基体形态，表面的横肋采用螺旋式排布结构，肋高、肋间距符合常规热轧带肋钢筋的外形特征，建模时没有做过度简化，保留了肋部与基体过渡位置的圆角特征，这一细节在做有限元受力分析时尤为重要，能够避免应力集中导致的计算结果偏差，也能让施工模拟时的钢筋绑扎、套筒连接等工序演示更贴近真实作业状态。从外形尺寸与安装边界来看，本次建模的钢筋段为直条形态，端部为平整切割断面，可根据实际配筋需求做端部弯折、套丝加工，适配直螺纹套筒连接、绑扎搭接、焊接连接等不同的连接工艺；在排布模拟时，需要注意相邻钢筋的净距要满足混凝土骨料粒径的通过要求，梁类构件内的多层钢筋排布要预留足够的混凝土保护层厚度，柱内纵筋排布要避开箍筋的绑扎位置，避免出现钢筋碰撞导致的现场施工返工问题。

　　很多结构设计人员在做配筋建模时容易忽略钢筋表面肋纹的细节，直接用光圆钢筋代替带肋钢筋做排布模拟，虽然不会影响整体的尺寸校验，但在做施工可视化交底时，无法让现场作业人员直观区分光圆钢筋与带肋钢筋的使用位置，也无法准确模拟钢筋套筒连接时的套丝长度与肋纹咬合状态，本次建模保留了完整的肋纹细节，可直接导出用于施工动画制作、BIM模型整合。在混凝土浇筑作业的模拟中，带肋钢筋的表面结构会直接影响混凝土的流动包裹效果，建模时还原的真实肋部形态，能够帮助施工人员提前预判钢筋密集区域的混凝土振捣难点，比如梁柱节点位置钢筋排布密集，若钢筋净距过小，混凝土骨料容易被钢筋卡住导致出现蜂窝麻面，借助精准的钢筋模型可提前调整排布间距，优化混凝土浇筑路径。

　　此外，这类钢筋模型也可用于钢筋下料长度的计算校验，通过三维模型可直接统计不同规格钢筋的下料长度、弯折位置、连接接头数量，相比传统的二维图纸算量更直观，能有效减少下料错误导致的建材浪费。需要注意的是，不同强度等级的带肋钢筋肋纹形态存在细微差异，建模时参考的是土建领域最常用的HRB400级钢筋的外形参数，肋的倾斜角度、肋顶宽度都符合相关建材标准的要求，可直接用于常规土建项目的BIM建模、施工模拟、技术交底等工作，无需额外调整外形参数。在做钢筋绑扎节点的模拟时，该模型可与箍筋、拉钩、马凳筋等配套构件模型组合，完整还原现浇构件内部的钢筋骨架形态，帮助作业人员明确不同钢筋的摆放顺序、绑扎点位、保护层垫块的布置位置，避免现场出现钢筋错位、保护层厚度不足等质量问题。
