手动螺旋压紧式机械夹钳结构设计

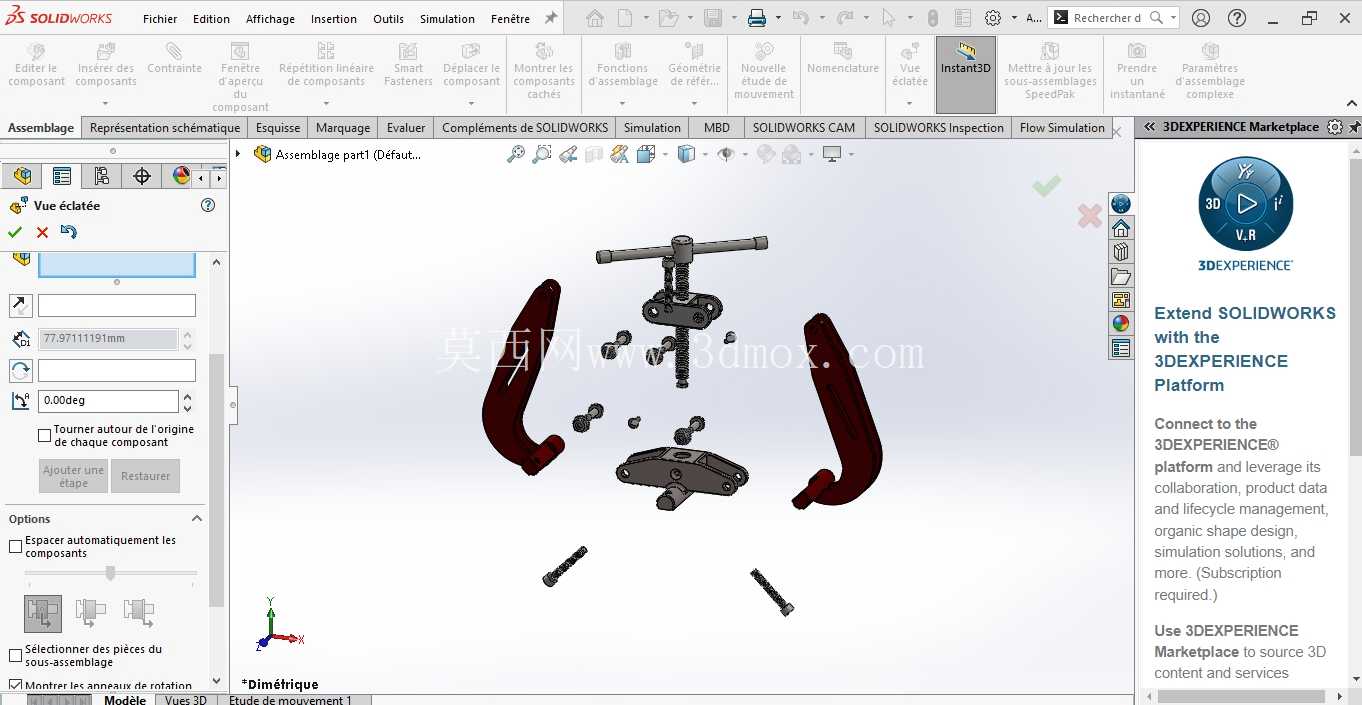

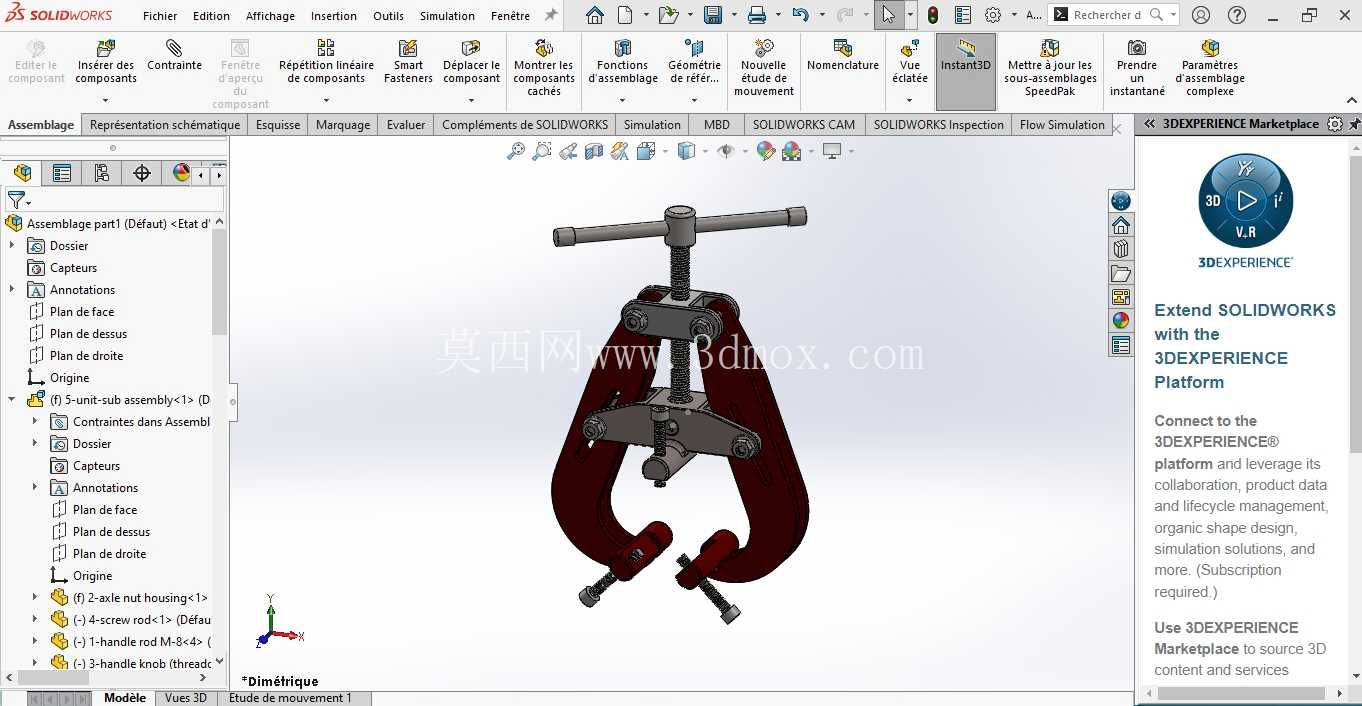

　　这款手动螺旋压紧夹钳，是车间现场维修、零部件装配环节常用的夹持类工装，日常在管道法兰对位、小型工件焊接固定、薄壁件形变校正场景中使用频率极高，区别于气动、液压类夹紧工装，它不需要外接动力源，完全依靠手动操作即可输出稳定夹持力，适合无动力配套的野外抢修、零散工位加工作业。从结构逻辑来看，整个夹钳采用对称式双臂布局，顶部的T型转动手柄直接和梯形传动螺杆连接，螺杆下端和压块组件形成转动副，转动手柄时螺杆带动压块沿竖直方向进给，两个钳臂通过中部的铰接销轴形成杠杆结构，当压块向下施压时，两个钳臂下端的夹爪同步向内收拢，实现对工件的抱紧夹持，钳臂下端的夹爪位置预留了调节螺钉安装位，可根据被夹持工件的外形尺寸调整夹爪伸出长度，适配不同直径范围的圆形工件或是不同厚度的板类零件。

　　设计过程中优先考虑了操作力与夹持力的转化比，梯形螺杆选用大导程规格，既保证了足够的进给效率，也能实现反向自锁，即夹持到位后即便撤去手柄上的操作力，夹钳也不会自行松脱，无需额外增加锁止结构；钳臂主体采用弧形变截面设计，在铰接孔、螺杆连接座这些应力集中区域做了局部加厚处理，其余区域通过铣削去除多余材料，在保证整体结构强度满足额定夹持力要求的前提下，尽可能降低工装自身重量，方便操作人员单手搬运、对位。

　　从安装与使用边界来看，这款夹钳不需要额外固定安装，属于便携式手动工装，钳臂最大张开状态下可适配直径120mm以内的圆形管件，压块最大行程为60mm，可覆盖常规维修场景下的管道对接、轴承压装前的预固定、小型焊接件的拼点定位需求；钳臂内侧与工件接触的压块、夹爪端面都做了网纹滚花处理，增大接触摩擦力，避免夹持过程中工件出现滑移，同时接触端面采用可拆卸式设计，长期使用出现磨损后可单独更换接触块，不需要整体报废夹钳。在实际装配验证环节，铰接销轴与钳臂安装孔之间选用间隙配合，销轴两端加装轴用挡圈限位，既保证钳臂转动时无卡滞，也能避免销轴在反复开合过程中脱出；螺杆与顶部固定座之间加装铜制耐磨衬套，减少螺杆转动时的磨损，延长工装整体使用寿命。

　　不同于台虎钳这类固定安装的夹持设备，这款夹钳可以直接挂载在被夹持工件上，不需要依赖工作台面，在高空管道作业、设备内部狭小空间维修时，操作人员可以先将夹钳预挂在工件上，调整好夹持位置后再转动手柄锁紧，单人即可完成对位、夹紧全流程操作，不需要额外人员辅助。针对不同作业场景的需求，夹爪部分可更换为V型块、平压头、尖点压头等不同形式的接触端头，V型块适配圆柱类工件的定心夹持，平压头适合板类零件的平面压紧，尖点压头可用于表面粗糙的铸件、锻件毛坯夹持，避免接触打滑。整个结构没有复杂的传动零件，所有零部件都采用常规机械加工工艺即可生产，螺杆、钳臂、销轴这些核心零件都选用常用的45号钢材质，经调质处理后即可满足强度要求，加工成本低，后期维护也十分方便，车间日常使用中仅需要定期在螺杆螺纹、铰接销轴位置加注润滑脂，即可保证操作顺畅，不会出现卡涩问题。
