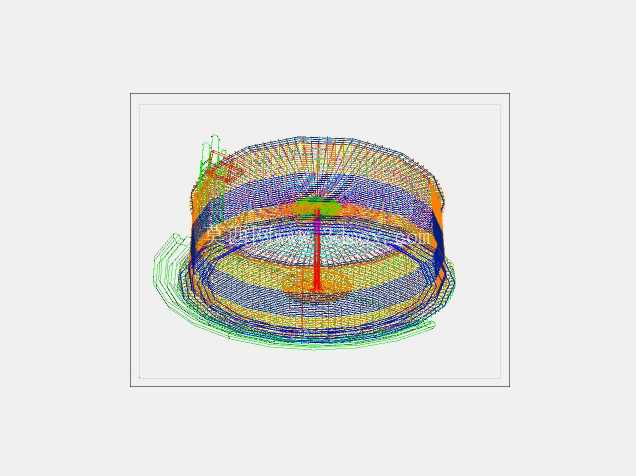

250立方饮用水管网分配储水罐结构

　　在市政饮用水输配管网系统中，这类大容量分配储水罐常设置在区域供水的节点位置，承担着水量调蓄、水压稳定的核心作用，区别于长距离输水管线的直供模式，储水罐可以在用水低峰时段储存净水厂输送来的成品水，在早中晚用水高峰时段向外补压供水，有效缓解管网末端的水压波动问题，避免高层用户出现供水不足、水流断续的情况，同时也能在管网临时检修、短时停水的工况下，为覆盖区域提供一定时长的应急储备水量，保障居民生活用水的连续性。

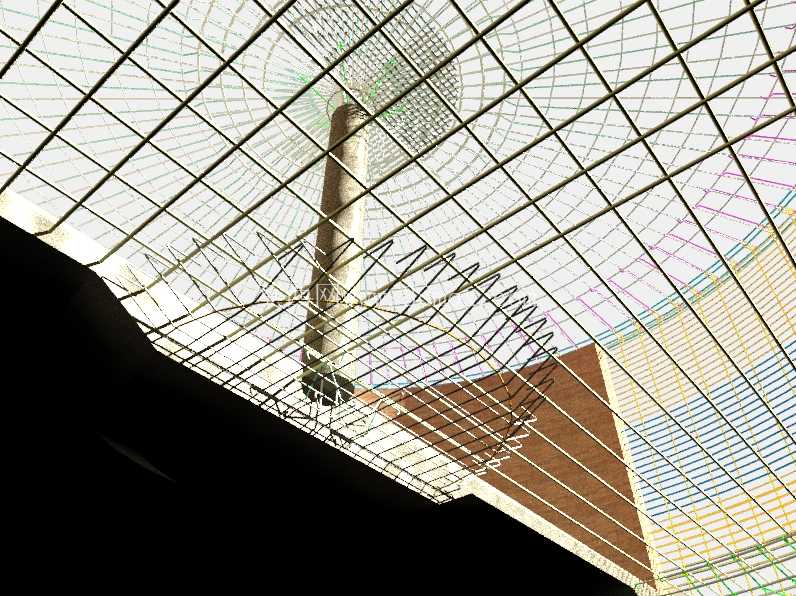

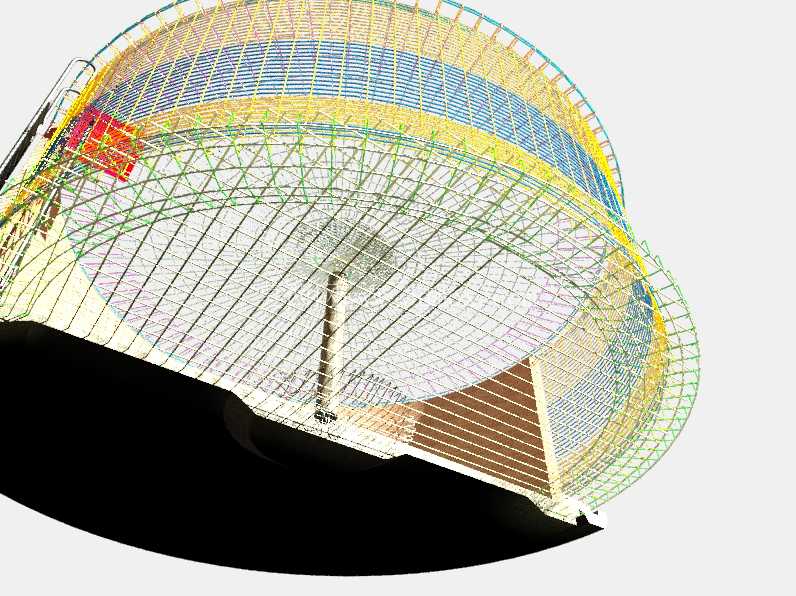

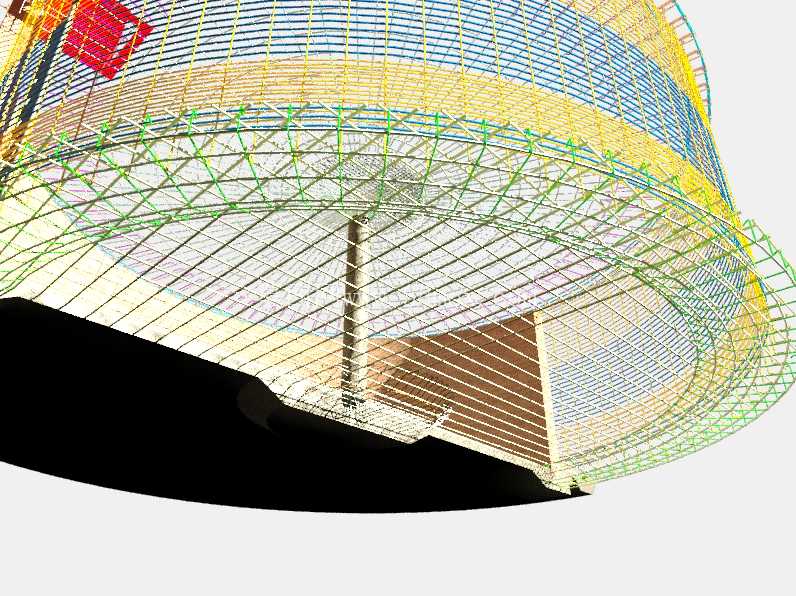

　　从结构设计层面来看，该250立方容量的分配罐采用立式圆筒形主体结构，这种结构形式在同等容积下耗材用量更优，罐体壁板的环向应力分布均匀，能够很好地承受内部水体的静压力，不需要额外设置过多的加强筋结构就能满足结构强度要求。罐体顶部采用拱顶设计，既可以减少顶部积水、积尘的问题，也能优化罐体顶部的受力状态，降低壁板与顶板连接位置的应力集中系数。罐内部设置有中心导流柱，进水管道接入导流柱底部，进水时水流沿导流柱缓慢向上抬升，避免进水水流直接冲击罐底沉积物造成水质浑浊，同时也能减少进水过程中水体的曝气，降低余氯损耗速率。

　　罐体的外部设置有环形检修通道与直爬梯，爬梯从地面延伸至罐顶平台，通道周边设置有安全防护栏杆，满足日常巡检、设备维护的通行需求，罐壁不同高度位置设置有液位计接口、取样阀接口、人孔结构，人孔采用快开式密封结构，方便检修人员进入罐内部开展清淤、防腐层检查作业。罐体的进出水管道采用对称布置形式，进水口位于罐体下部偏下位置，出水口设置在与进水口呈90度夹角的另一侧，避免出现水流短路的情况，保证罐内水体有足够的停留时间，配合罐内设置的折流板结构，让水体在罐内形成推流状态，减少死水区的存在，避免长期滞留的水体出现水质恶化问题。

　　在安装边界方面，这类储水罐需要设置在平整的钢筋混凝土基础上，基础表面需要做水平度找正，水平度偏差控制在千分之一点五以内，避免罐体安装后出现倾斜导致局部应力过大。罐体基础周边需要设置排水明沟，收集罐体溢流、检修排空的废水，避免基础长期被水浸泡出现沉降不均的问题。罐体与外部管道连接位置需要设置柔性补偿接头，抵消地基沉降、温度变形带来的管道应力，避免管道接口出现拉裂漏水的问题。罐顶需要设置通气孔，通气孔带有防尘防虫网罩，保证罐内压力始终与大气压保持平衡，避免进水时罐内出现正压憋压、出水时出现负压抽瘪罐体的情况，同时也能阻挡外界的蚊虫、杂物进入罐内污染水质。

　　从实际使用的功能特性来看，该分配罐的内壁需要做符合饮用水卫生标准的防腐涂层，涂层材质不能向水体析出有害物质，表面光滑平整不易附着生物膜，减少微生物滋生的风险。罐外壁需要做防腐防锈处理，适配户外露天安装的日晒雨淋环境，延长罐体的整体使用寿命。罐体还配套设置有液位监测装置，实时将罐内水位数据传输到供水调度中心，配合进水阀门的自动调节，实现罐内水位的自动控制，当水位到达高液位时自动关小进水阀门，水位到达低液位时自动开大进水阀门，不需要人工现场操作就能完成日常的水量调节工作。在冬季气温较低的区域使用时，罐体外壁还需要加装保温层，避免罐内水体结冰膨胀损坏罐体结构，保温层外部采用彩钢板做防护层，防止保温材料被雨水浸泡失去保温效果。

　　在建模过程中，这类罐体结构需要重点关注壁板的拼接位置、各接口的定位尺寸、内部构件的安装位置，所有的开孔位置都需要做补强处理，避免开孔位置的应力集中导致罐体变形，爬梯、护栏等附属结构的尺寸需要符合安全规范要求，踏步间距、护栏高度都要满足人员通行的安全标准，保证模型导入工程场景后可以直接用于施工交底、安装模拟的工作，不需要再做额外的尺寸调整。
