闭式同步双轮皮带传动结构设计

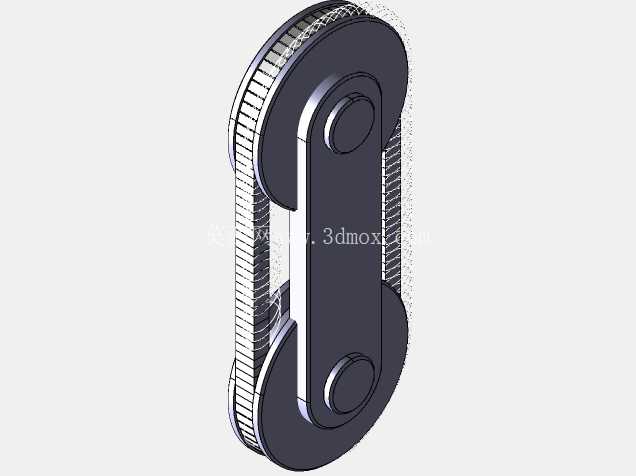

　　这套带护罩的双轮皮带传动结构，在轻工输送、小型设备动力传递场景里的适配性很强，不少桌面级自动化设备、小型物料分拣线的动力端，都会用到同类型的传动布局，相比开式传动结构，外侧的一体式护罩能避免生产环境里的粉尘、细碎切屑掉落到带轮啮合区域，也能防止运维过程中人员肢体意外接触运转的带体，本质上是把传动功能和基础安全防护做了集成设计，不需要额外加装外围防护钣金，能压缩整机的装配空间占用。

　　从结构布局来看，两个带轮采用上下平行排布的方式，中心距的设定刚好适配标准同步带的长度规格，不需要额外定制非标长度的传动带，后期运维更换配件的通用性更强。带轮的齿形采用圆弧齿设计，和梯形齿同步带相比，啮合过程中的应力集中更小，高速运转时的传动噪音更低，带齿的磨损速率也更慢，适合长期连续运转的工况。两个带轮的安装轴端都预留了标准轴径的配合孔，孔内设计有键槽结构，和动力输出轴、负载输入轴装配时，通过平键传递扭矩，能避免大负载启动时出现轴和带轮的相对滑动，保证传动比的精准性，不会因为打滑出现输出转速波动的问题。

　　护罩的结构设计也贴合实际装配需求，整体采用冲压成型的薄壁结构，两侧对应带轮轴的位置预留了安装避让缺口，装配时不需要拆分护罩就能完成带轮和轴的对接，护罩的边缘做了翻边处理，一方面提升薄壁件的整体刚性，避免设备运转时的振动引发护罩共振异响，另一方面翻边的圆滑结构也能避免装配过程中锋利的板材边缘划伤操作人员。护罩和带轮侧边的间隙控制在5毫米左右，既不会因为间隙过小出现运转时的摩擦干涉，也不会因为间隙过大让大颗粒杂物进入传动区域，平衡了防护性能和装配便利性。

　　实际选型应用时，这套结构的安装边界需要提前核算：两个带轮的中心距公差要控制在±0.2毫米以内，安装面的平面度误差不能超过0.1毫米/100毫米，否则会出现带轮偏摆，导致传动带单边磨损，大幅缩短带的使用寿命。张紧度的调整不需要额外设计张紧轮结构，直接通过调整其中一个带轮的安装座位置就能实现，把带的挠度控制在每100毫米中心距下压1-2毫米的区间，既能保证传动时不打滑，也不会因为张紧力过大增加轴和轴承的径向负载，降低支撑部件的使用寿命。

　　在功能特性上，这种双轮定传动比的结构，传动效率能达到98%以上，相比齿轮传动结构，装配精度要求更低，运转时的缓冲吸震能力更强，当负载端出现短暂的冲击载荷时，传动带的微量弹性变形能抵消一部分冲击，避免动力端的电机出现堵转损伤。和链传动结构相比，不需要定期加注润滑油润滑，运维成本更低，也不会出现油污滴落污染生产物料的问题，适合对洁净度有一定要求的食品包装、电子元件组装类设备使用。

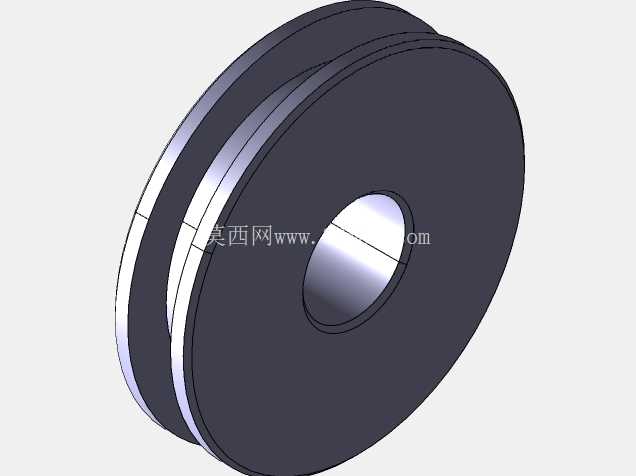

　　设计过程中，带轮的轮缘部分做了挡边设计，能避免传动带运转过程中出现轴向窜动掉带的问题，挡边的高度略高于带的厚度，即使安装时存在微小的角度偏差，带体也能在挡边的引导下回到正确的啮合位置，降低了现场装配的调试难度。护罩的表面预留了两个小型观察口，日常巡检时不需要拆开护罩，就能直接观察内部传动带的磨损情况、张紧状态，减少日常运维的工作量。

　　从安装适配性来看，这套结构的整体厚度较薄，两个带轮的外侧端面和护罩外表面基本齐平，安装时只需要在设备的安装板上预留对应轴孔和固定螺丝孔位，就能直接完成装配，不需要额外设计凸台结构避让带轮，能有效降低安装板的加工难度和成本。固定螺丝的位置都设计在护罩的四个边角位置，采用内六角螺丝固定，拆装时工具操作空间充足，更换传动带时只需要拆开一侧的固定螺丝，就能掀开护罩完成操作，不需要完全拆解整个传动单元，大幅缩短后期维护的停机时间。

　　针对不同的负载工况，这套结构可以通过调整带轮的直径比来实现不同的减速比，匹配不同转速的动力输入需求，不需要改动护罩和安装孔位的尺寸，只需要更换对应规格的带轮和匹配长度的传动带就能完成参数调整，模块化的适配性很强，能覆盖0.1kW到1.5kW区间的动力传递需求，在小型传动设备的设计中，能直接作为标准传动单元选用，减少重复设计的工作量。
