CNC加工用木质嵌套拼合构件设计

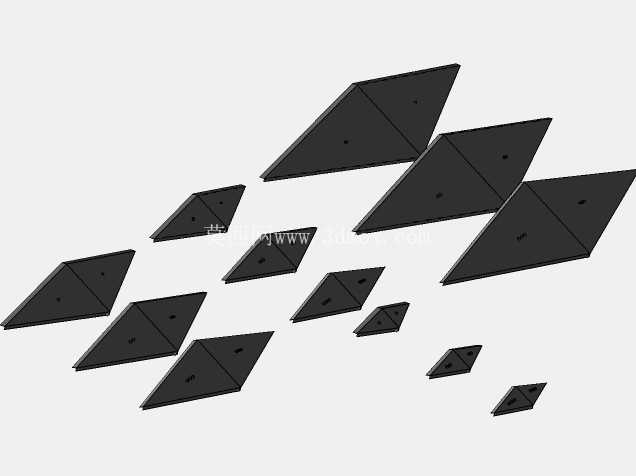

　　这套木质嵌套构件主要面向定制化木质工艺品、模块化装饰板材、小型木质教具的CNC加工场景，可直接适配常规三轴数控雕刻机的加工流程，无需额外定制特殊工装夹具即可完成批量加工。从实际加工落地的角度看，构件采用全三角形单元嵌套排布的设计逻辑，所有拼接单元的配合间隙控制在0.1mm以内，既保证加工完成后可徒手完成拼合组装，又能避免间隙过大导致的拼接松动问题，适配密度板、多层实木板、椴木层板等常见CNC木质加工材料，材料厚度适配范围在3mm到12mm之间，可根据实际使用需求调整板材厚度参数。

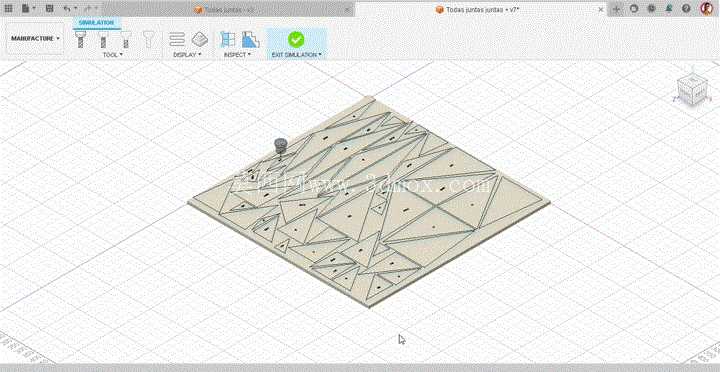

　　设计过程中优先考虑了板材利用率的问题，所有嵌套单元在整板上的排布无多余工艺废料，整板材料利用率可达92%以上，相比常规零散构件加工能减少15%左右的材料损耗。刀具路径生成时采用分层铣削逻辑，外轮廓切割采用6mm双刃螺旋铣刀，内部精细刻线采用1mm锥度尖刀，加工进给速度根据板材硬度调整在1200-2400mm/min区间，主轴转速控制在18000-24000rpm，可有效避免木质材料加工过程中出现的崩边、焦边问题。

　　构件的整体外形为正方形平板结构，基准边做了0.5mm的倒角处理，方便多块板材拼接时的对位校准，安装边界可根据实际使用场景向外扩展，单块基准板的常规加工尺寸为300mm×300mm，若用于大型墙面装饰场景，可通过单元阵列的方式扩展尺寸，相邻板块之间采用定位销孔配合，拼接错位量可控制在0.2mm以内。每个三角形嵌套单元都设置了0.3mm的导入倒角，组装时无需额外施力即可顺利嵌入，拆卸时也不会出现卡滞问题，可反复拆装使用。

　　从功能特性上看，这套构件除了作为装饰拼板使用外，还可作为CNC加工教学的实操案例，帮助初学者掌握嵌套结构的建模逻辑、刀具路径的生成方法、装配干涉的检查技巧，建模过程中所有特征均采用参数化驱动，修改单元尺寸、板材厚度、拼接间隙等参数时可直接同步更新所有关联特征，无需重复绘制草图。结构设计时规避了常规木质嵌套构件常见的应力集中问题，所有单元转角处都做了R0.5mm的圆角过渡，既减少了加工过程中刀具的频繁换向，提升加工效率，又能避免组装时尖角处出现崩裂问题。

　　实际加工验证过程中，这套构件的单块板加工时长约为12分钟，加工完成后无需额外打磨即可直接进行组装，表面粗糙度可达到Ra3.2，满足常规装饰类产品的外观要求。若用于承重类木质结构场景，可在嵌套单元的配合面涂抹木质专用胶水，固化后整体结构强度可达到整板强度的85%以上，可用于制作小型置物架、模块化展示台、创意包装内衬等产品。建模时同步完成了装配干涉检查，所有嵌套单元在装配过程中无过盈、无卡滞，装配公差完全匹配CNC加工的常规精度范围，无需后期进行二次修配。
