多瓣式废钢液压抓斗结构设计

　　该抓具为配套桥式起重机、门式起重机使用的散料抓取属具，主要应用于废钢回收加工基地、钢铁厂废钢料场、报废汽车拆解场、港口散杂货码头等场景，专门针对不规则废钢、生铁、破碎金属料、工业垃圾等堆积密度大、外形不规则的散状物料设计，替代传统人工捆扎、电磁吸盘作业中存在的安全隐患与适配局限，可在高温、多粉尘的恶劣料场环境下完成连续抓取作业，单斗抓取量可适配不同吨位起重主机的额定起重量，避免出现抓具自重过大挤占有效载荷、或者斗容不足导致作业效率低下的问题。

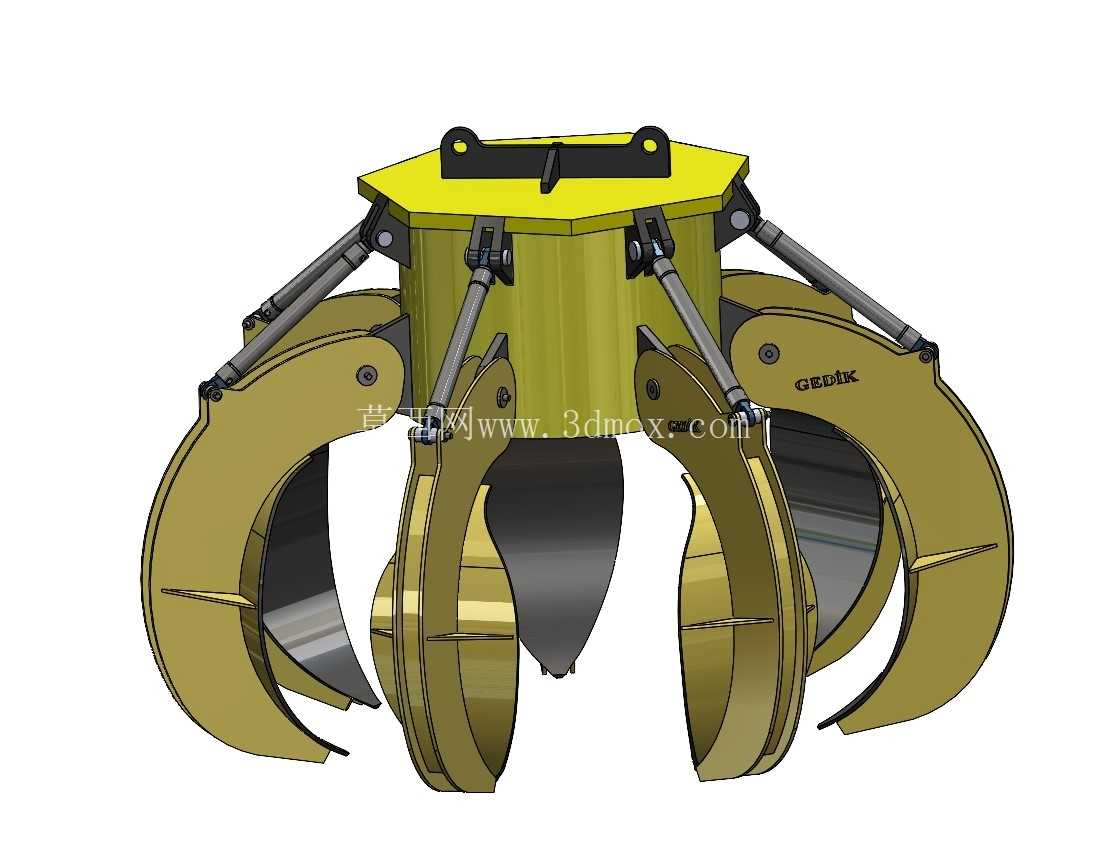

　　从结构功能来看，该抓具采用五瓣弧形爪瓣布局，相比传统两瓣抓斗，多瓣结构可从多个方向嵌入不规则废钢堆的缝隙，抓取时爪瓣同步收拢，能有效兜住外形参差的废钢块，避免物料在起升过程中散落，降低作业过程中的高空坠物风险。每片爪瓣通过铰接支座与中心筒体连接，驱动方式采用独立液压油缸直连，每片爪瓣对应一组液压驱动单元，相比传统连杆式抓斗，液压直驱的结构可提供更大的闭合力，在抓取厚重废钢块时不会出现爪瓣回弹、抱不紧的问题，同时油缸内置双向液压锁，当液压管路出现突发失压情况时，爪瓣可保持当前锁紧位置，不会突然张开导致物料坠落，满足起重作业的安全规范要求。

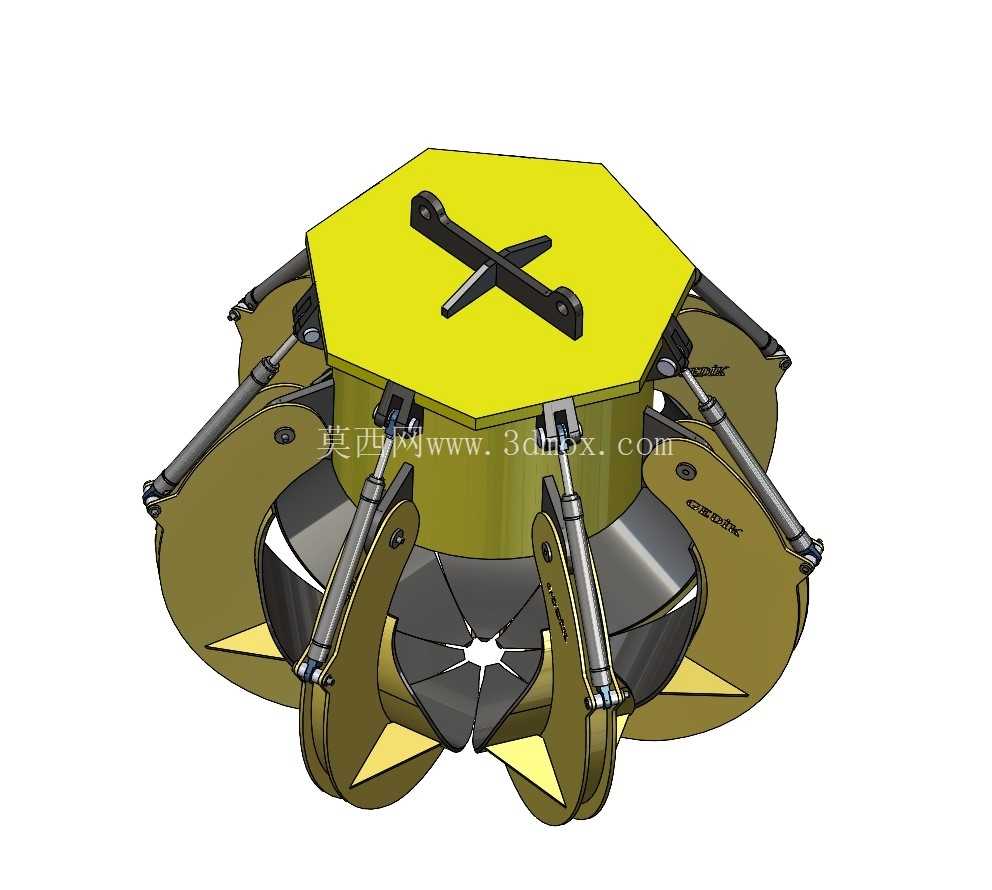

　　设计过程中首先考虑的是安装适配性，抓具顶部采用标准法兰式连接座，可直接匹配不同厂家起重机的吊钩滑轮组或者快换接头，不需要额外制作过渡连接架，连接座上预留的吊装孔位对称分布，可保证抓具在空载状态下保持垂直姿态，不会出现偏斜导致爪瓣刮碰料堆或者运输车辆车厢。中心筒体作为整个抓具的承载核心，内部集成液压油路分路块，避免液压管路外露在抓具外侧，减少作业过程中废钢刮碰油管导致的漏油故障，筒体外部做了加厚耐磨板防护，可抵御废钢碰撞带来的结构变形，延长整体使用寿命。

　　爪瓣的外形曲线经过反复迭代优化，爪尖部分采用窄边楔形设计，可轻松插入压实的废钢堆内部，爪瓣内侧焊接有横向耐磨筋条，一方面可增加爪瓣与废钢之间的摩擦力，减少物料滑落，另一方面可避免大块废钢直接磨损爪瓣母材，当耐磨筋条磨损到极限后可直接现场更换，不需要整体更换爪瓣，降低后期维护成本。爪瓣与筒体连接的铰接点采用自润滑轴承配合防尘密封结构，可适应多粉尘的料场环境，不需要频繁加注润滑脂即可保证铰接点转动灵活，避免出现卡滞导致爪瓣不同步的问题。

　　从安装边界尺寸来看，该抓具在完全收拢状态下的外径可适配常见的火车敞车、货运汽车车厢的内部宽度，作业时可直接深入车厢内部抓取物料，不会出现爪瓣刮碰车厢侧壁的问题；完全张开状态下的覆盖直径可保证单次抓取的料堆接触面积，减少重复抓取次数。抓具的整体重心经过配平设计，在带载起升时不会出现偏载倾斜，可保证起重机起升机构的受力均匀，减少钢丝绳偏磨、滑轮轴承偏载损坏的概率。液压系统的工作压力匹配常规起重机配套的液压站参数，不需要额外升级液压动力单元即可直接配套使用，油路接口采用标准快插接头，现场安装时可快速完成管路连接，减少设备调试周期。

　　在实际作业场景中，该抓具可配合起重机完成废钢堆的转堆、装卸车、上料等工序，相比电磁吸盘，它不受废钢外形、导磁性的影响，可抓取不锈钢、铸铁、有色金属废料等非导磁物料，同时在断电情况下不会出现物料坠落的风险；相比传统机械式抓斗，它的开闭动作不需要依赖起重机的钢丝绳卷扬系统，操作更灵活，可实现半开、半闭的微动操作，精准控制抓取量，避免出现超载情况。爪瓣的开合速度可通过液压阀组调节，在空程下降时可快速张开提高作业效率，在抓取接触物料时可缓慢收拢，减少对料堆的冲击，同时降低液压系统的冲击压力，延长液压元件的使用寿命。
