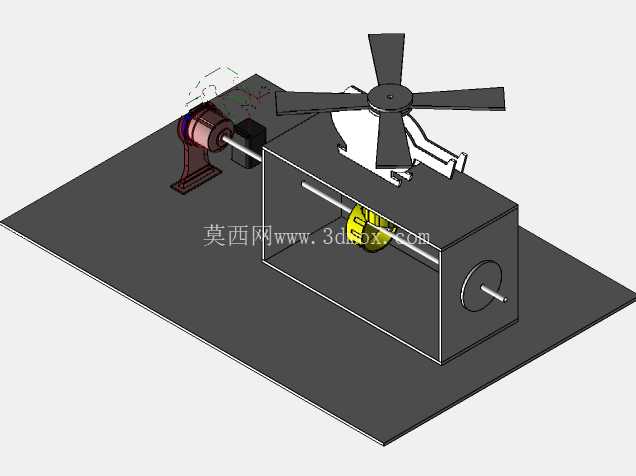

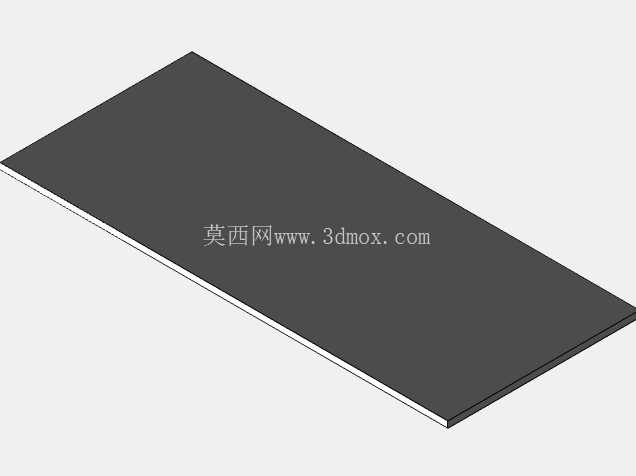

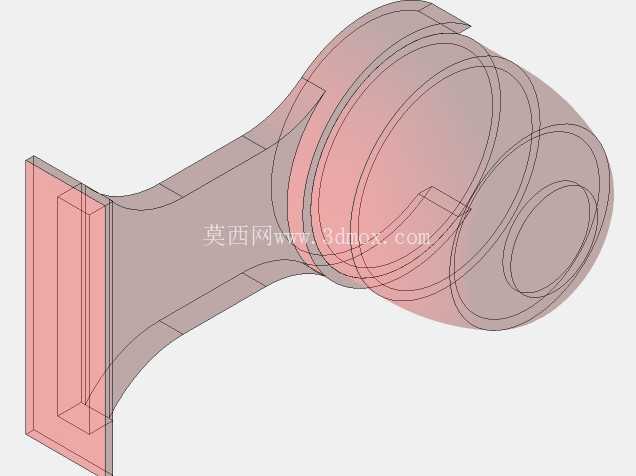

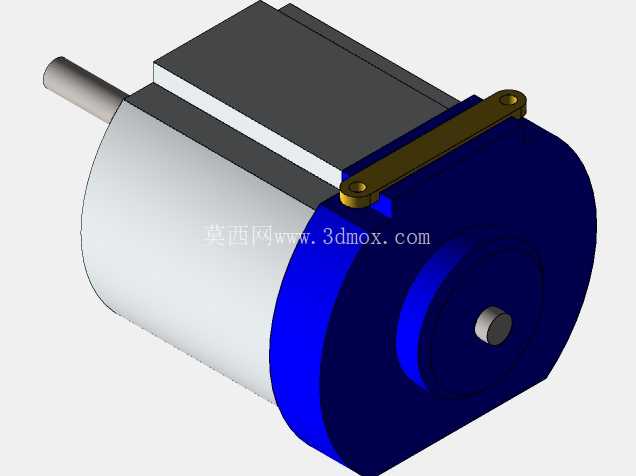

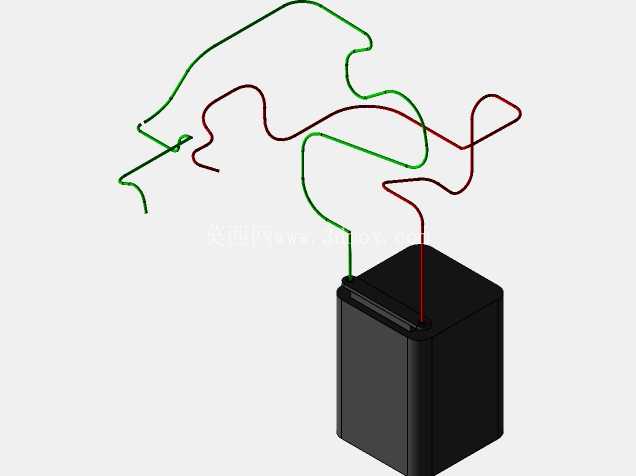

这套带传动演示结构的微型旋翼装置,核心是通过可视化的机械传动路径,把旋翼转动的动力传递逻辑完整呈现,常被用作机械原理教学的演示教具,也可作为小型旋翼动力测试的原理验证载体,帮助结构设计从业者直观理解带传动在低载荷旋翼系统中的布置逻辑。从结构布局来看,装置整体固定在一块平整的安装底板上,底板作为所有部件的安装基准,平面度公差控制在0.1mm以内,保证各传动部件的同轴度不会因基准变形出现偏差。动力输入侧布置了带轮驱动组件,驱动轮通过支架固定在底板左侧,支架采用L型折弯结构,底部通过两个定位销与底板预留的定位孔配合,安装时无需反复调整位置,就能保证驱动轮的轴线与后续传动轴的轴线保持平行,避免带传动过程中出现皮带跑偏、磨损加剧的问题。

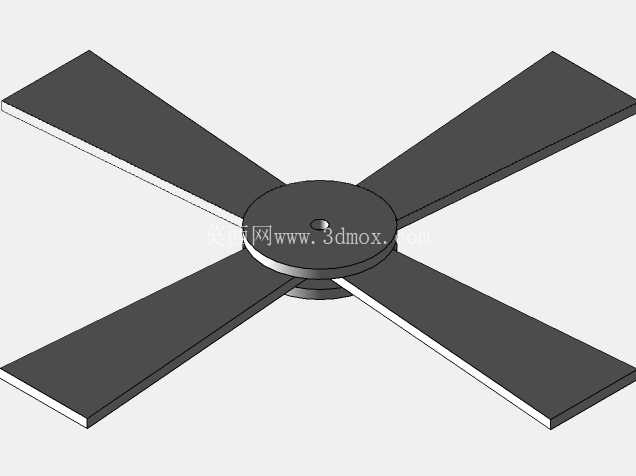

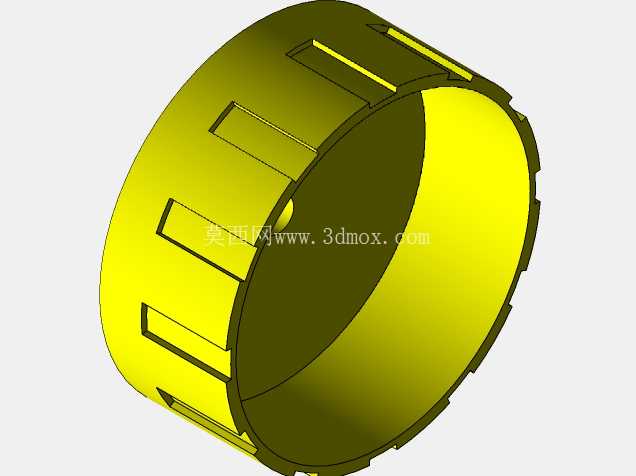

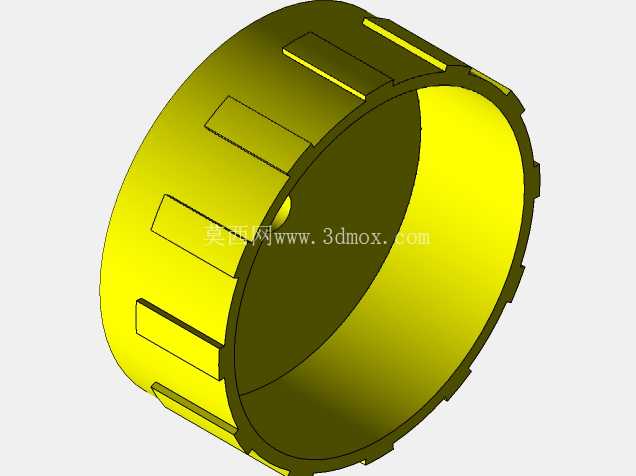

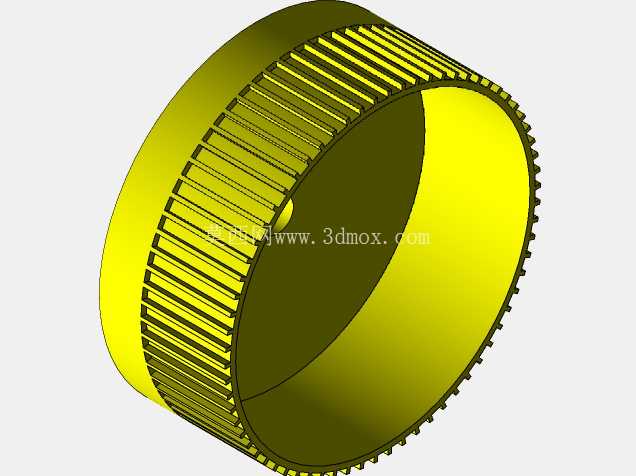

动力从驱动轮输出后,通过平皮带传递到中间的齿轮传动箱,传动箱为长方体箱式结构,箱体采用薄壁拼接设计,既可以作为内部齿轮传动的防护外壳,避免外界杂物进入啮合区域,也能为两侧伸出的传动轴提供支撑,箱体两侧的轴承座孔采用一次装夹镗削加工,保证两侧传动轴的同轴度误差控制在0.05mm以内,减少传动过程中的径向跳动。传动箱内部采用正交齿轮传动,将水平方向输入的动力转换为垂直方向输出,传递到箱体上方的旋翼安装座,旋翼采用四叶对称布局,每片旋翼的翼型为平凸翼型,安装角统一设置为8度,保证转动时升力分布均匀,不会出现单侧升力过大导致的振动问题,旋翼与安装座之间采用快拆式卡扣连接,方便更换不同翼型的旋翼进行测试。传动箱的前侧伸出一根手动调节轴,轴端安装了圆形手轮,可通过手动转动手轮带动内部齿轮组转动,直观演示整个传动路径的运动过程,无需外接动力就能观察旋翼的转动状态,适合课堂教学场景下的原理展示。在传动路径的中间位置,还设置了一个黄色的张紧轮,张紧轮通过摆臂固定在箱体侧面,摆臂带有预紧弹簧,可自动调整张紧轮对皮带的压力,当皮带出现轻微松弛时,弹簧会推动摆臂带动张紧轮压紧皮带,始终保持皮带的张紧力在合理区间,避免传动过程中出现打滑丢转的问题,张紧轮的轮面采用圆弧过渡设计,减少皮带与轮面的接触应力,延长皮带的使用寿命。
从安装边界来看,整套装置的底板长度约为320mm,宽度约为220mm,整体高度(含旋翼)约为180mm,占用的安装空间较小,可直接放置在普通实验台面上使用,无需额外的固定安装结构,底板边缘预留了四个直径6mm的安装孔,如需固定在测试台架上,可通过螺栓穿过安装孔完成固定,保证装置在高速转动时不会出现移位。在实际应用场景中,这套装置除了作为机械原理教学教具外,还可用于小型旋翼动力系统的原理验证,设计人员可通过更换不同直径的带轮、不同模数的齿轮,调整传动比,测试不同转速下旋翼的升力变化、传动系统的效率损失,为小型无人机、微型旋翼飞行器的动力系统设计提供基础数据参考。
设计过程中,所有传动部件的选型都围绕低载荷、高可视化的核心需求展开,没有采用复杂的密封结构和高强度重载部件,而是优先保证结构的可视性,让观察者可以清晰看到每一级动力传递的过程,箱体侧面没有设置全封闭盖板,而是预留了观察窗口,可直接看到内部齿轮的啮合状态,方便教学过程中讲解齿轮传动的啮合原理、传动比计算方式。旋翼的转动半径控制在80mm以内,转动时不会超出底板的边界范围,避免转动过程中旋翼碰到周边物体造成损坏,也能保证演示过程中的安全性,即使手动转动手轮带动旋翼高速转动,也不会出现旋翼超出安全范围的问题。整套结构的零件数量较少,除了标准件螺丝、轴承、弹簧外,其余定制零件的结构都相对简单,加工难度低,适合作为三维建模练习的案例,也可通过3D打印完成所有定制零件的制作,快速组装出实物进行功能验证。
