手动电动两用金属切屑压块成型模具

　　在机械加工车间的日常生产场景中，金属切削工序会持续产生大量零散的钢屑、铝屑、铜屑等切屑废料，这类废料形态松散、占用仓储空间大，零散堆放不仅容易划伤作业人员，转运过程中也极易出现遗撒，造成车间地面清理负担，同时零散切屑的回收熔炼损耗率高，运输成本也居高不下。这套压块成型模具正是针对这类车间切屑处理痛点设计，可适配手动压力机或常规电动压力机使用，将松散的金属切屑压制成规整的砖状块料，从根源上解决零散切屑的存储、转运、回收全流程问题。

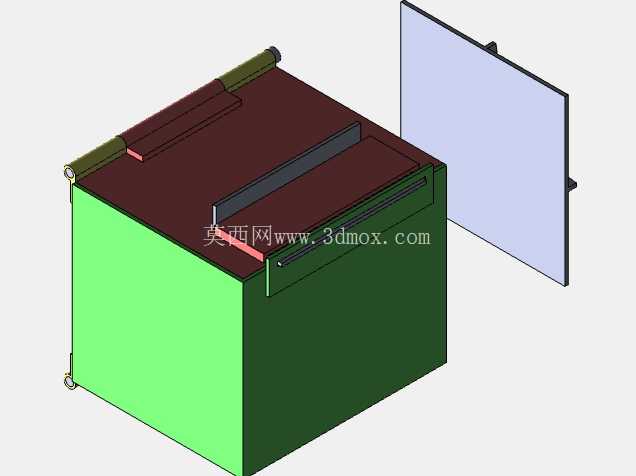

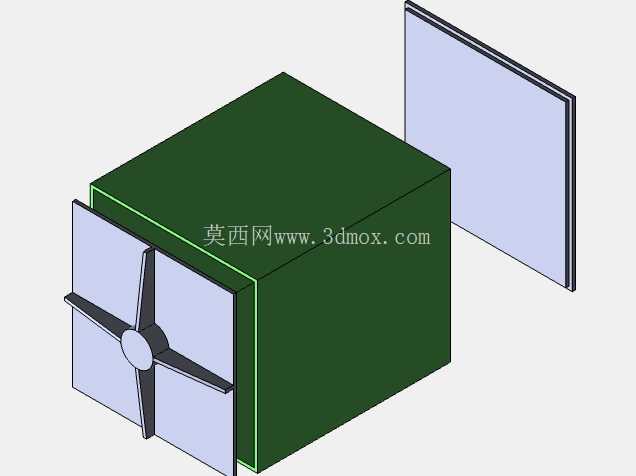

　　从功能实现逻辑来看，模具采用分体式组合型腔结构，主体型腔为带加强筋的围合式箱体结构，侧壁做了加厚处理，能够承受压制成型过程中切屑挤压产生的侧向胀力，避免长期受压出现型腔变形。模具配套的侧开式卸料挡板通过侧边的铰接轴与型腔主体连接，压制作业时挡板通过侧边的定位销与型腔锁合，保证型腔侧壁的密封性，防止压合过程中切屑从侧缝挤出；压制作业完成后拔出定位销即可翻开挡板，直接将成型的砖状切屑块从型腔侧面推出，相比传统顶部脱模的结构，卸料操作更省力，也不会出现成型块卡在型腔内需要额外敲击脱模的问题。模具顶部设置的导向压头与型腔内壁做了小间隙配合，压头下行过程中不会出现偏载卡滞，能够保证压块各部位的压实密度均匀，避免出现局部松散导致成型块碎裂的情况。

　　设计过程中重点考虑了车间实际使用的兼容性，型腔的外部安装尺寸适配常规车间通用的小型手动压力机、台式电动压力机的工作台安装孔位，不需要额外制作过渡安装板即可直接固定在压力机工作台上，降低一线班组的使用门槛。模具的进料口做了外翻的导料边设计，倒料时切屑不会散落到型腔外部，减少作业过程中的清理工作量；型腔内壁做了表面硬化处理，降低切屑挤压过程中与内壁的摩擦阻力，一方面减少压合过程的压力损耗，另一方面也能避免切屑嵌在内壁缝隙中，每次压制作业后只需要简单清理即可进行下一次操作。针对不同材质切屑的压合需求，模具的型腔深度预留了足够的压缩行程，不管是密度较大的钢屑还是质地偏软的铝屑、铜屑，都能通过控制进料量压制成统一规格的砖状块料，成型后的块料尺寸规整，可直接码放在物料周转箱中，存储占用空间仅为零散切屑的15%-20%，大幅提升车间废料区的空间利用率。

　　从安装边界来看，模具底部设置了四个带定位凸台的安装脚，凸台尺寸匹配压力机工作台的标准T型槽宽度，安装时只需要将凸台卡入T型槽，拧紧压紧螺栓即可完成固定，不需要反复调整型腔与压头的同轴度，安装调试时间不超过十分钟。模具的侧边铰接挡板做了下沉式合页设计，合页转轴完全隐藏在型腔侧壁内部，不会出现切屑卡入转轴缝隙导致挡板无法开合的问题；压头与压力机滑块的连接采用标准的模柄接口，可直接与常规小型压力机的滑块装夹位匹配，不需要额外加工连接配件。日常使用过程中，只需要定期在铰接转轴、压头导向面涂抹少量润滑脂即可保证机构动作顺畅，没有复杂的维护需求，适合加工车间一线操作人员长期高频使用。压制成型后的金属切屑块密度均匀，转运过程中不会出现碎屑散落，回收熔炼时的投料效率更高，也能减少熔炼过程中的氧化损耗，切实帮助生产环节降低废料处理的综合成本。
