手动液压多功能压装校直压力设备

　　这款手动液压压力设备，在小型机加工车间、汽修门店、五金维修作坊里是出镜率极高的通用工装，日常用来完成轴类零件校直、轴承压装、小型钣金件冲压成型、过盈配合件拆装这类对压力行程精度要求不算极高，但需要稳定静压力输出的作业，相比大型气动或电动压力机，它不需要外接动力源，只要放置在平整的硬质地面上就能投入使用，对作业场地的适配性极强，哪怕是空间局促的维修工位也能灵活布置。

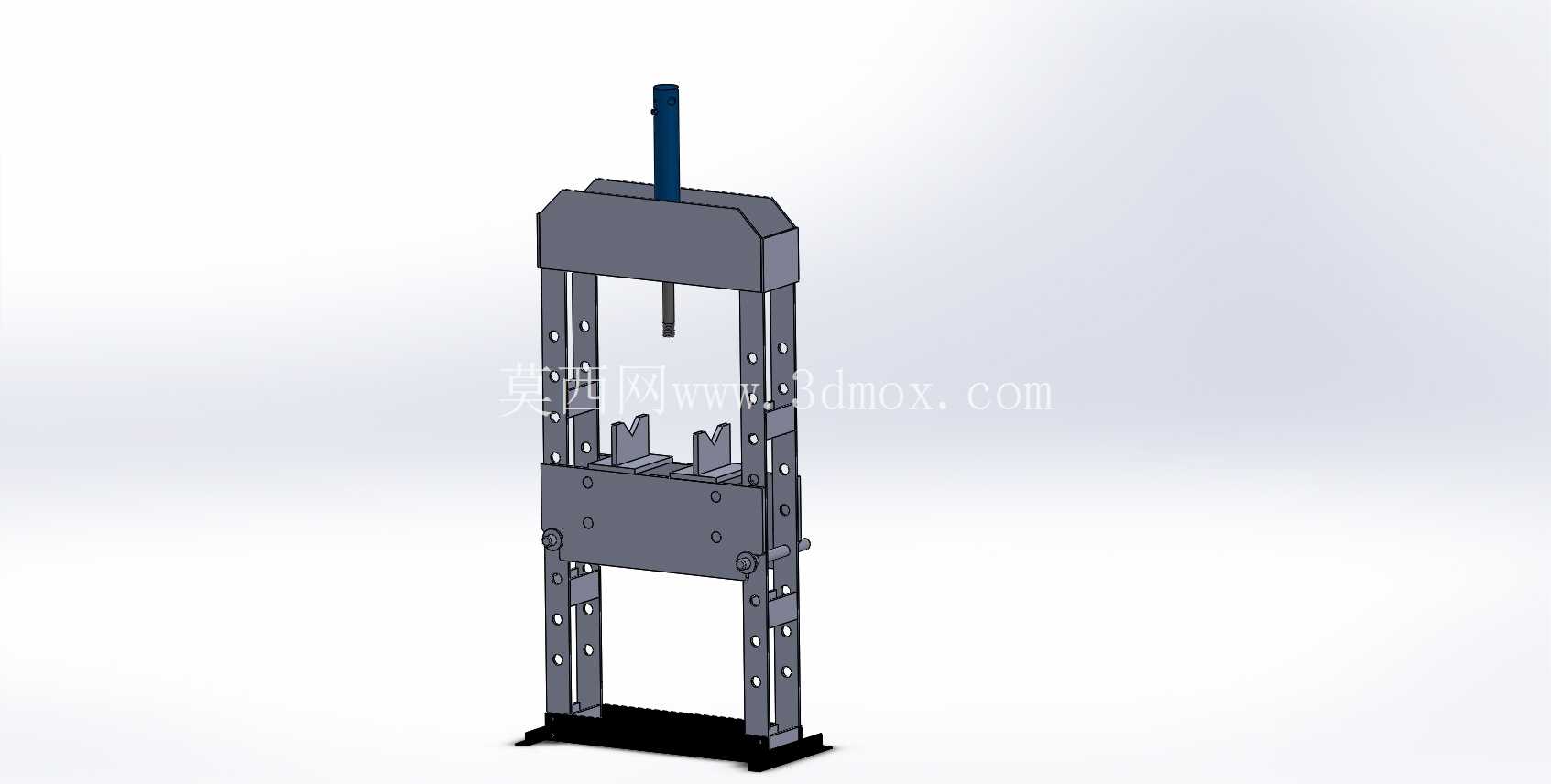

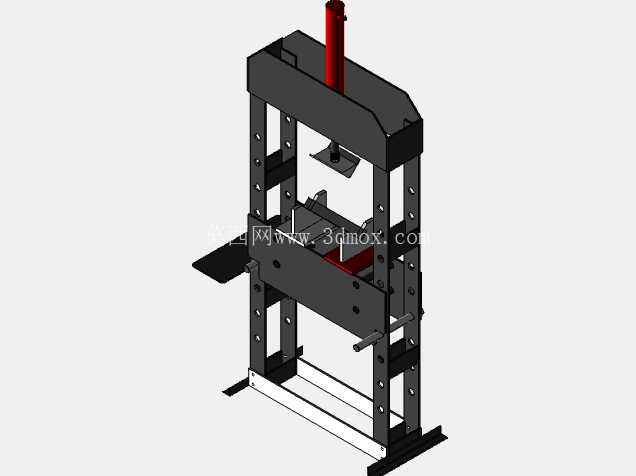

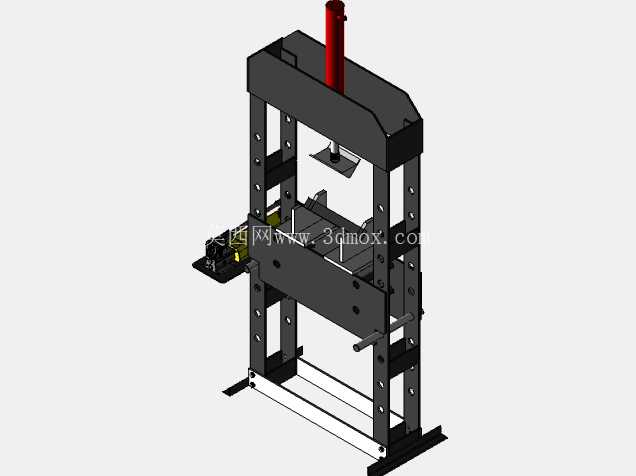

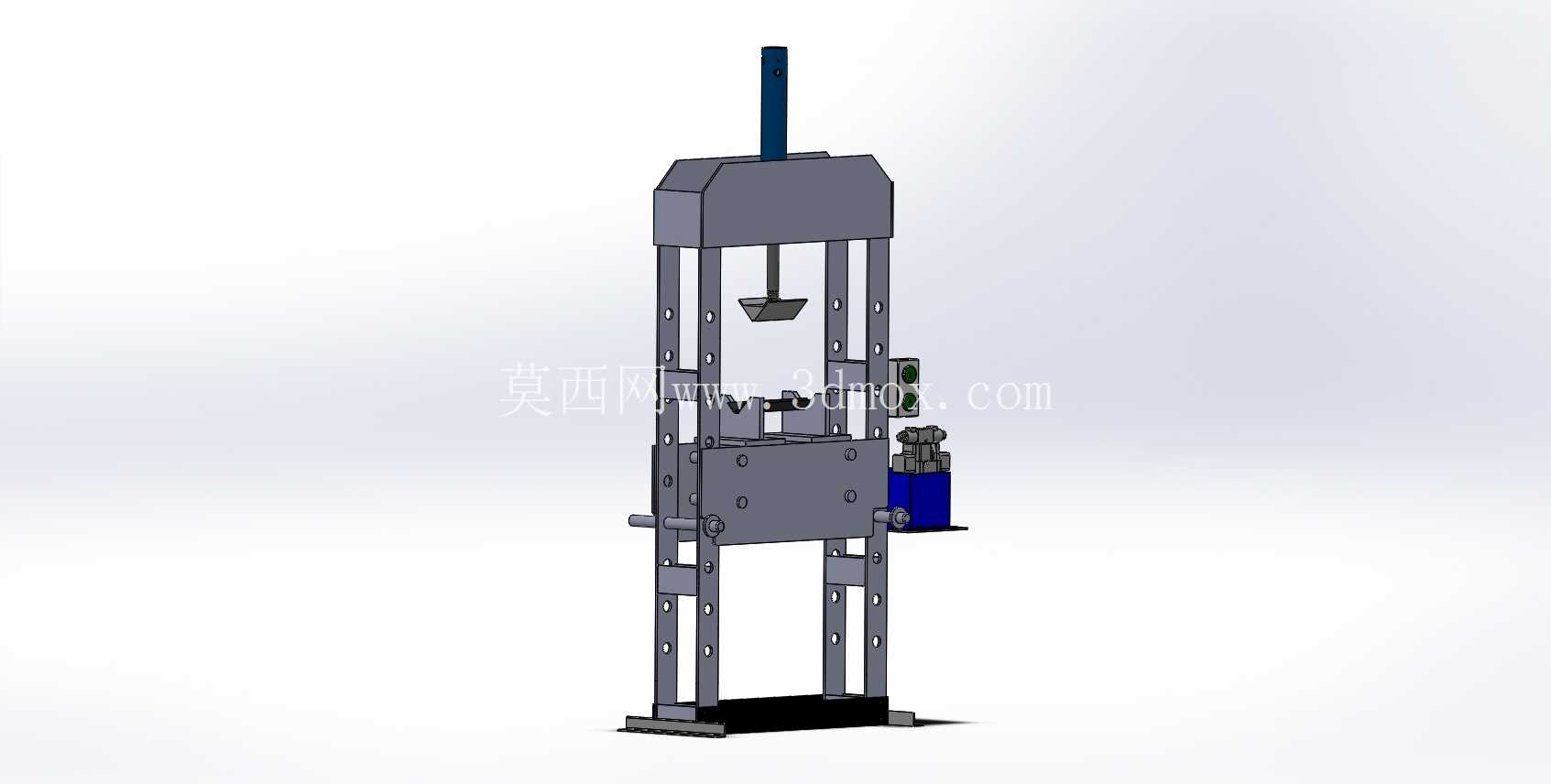

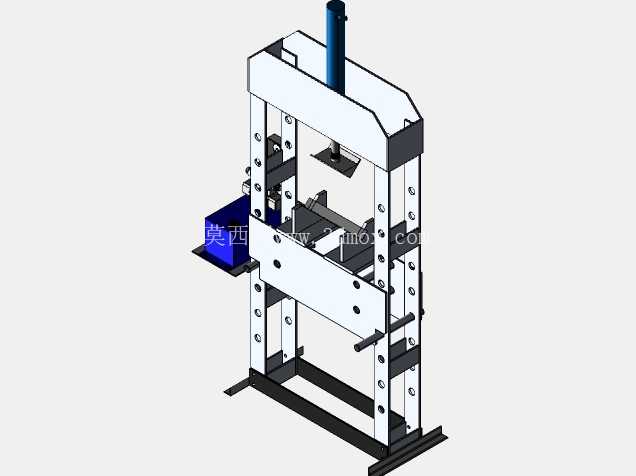

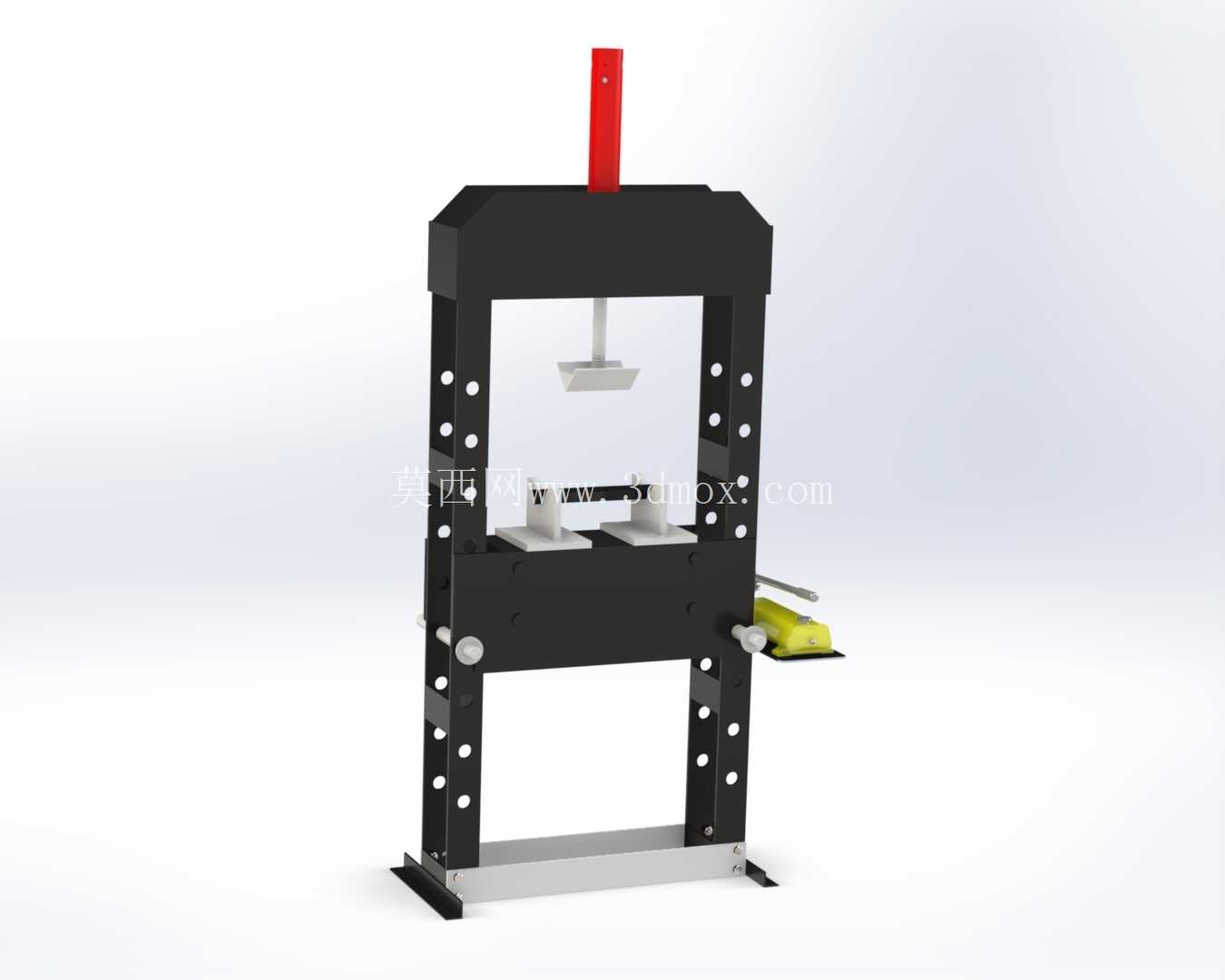

　　从结构设计逻辑来看，整体采用门式框架承载结构，两侧立柱采用加厚型钢加工，立柱表面等距排布的调节孔是核心的行程适配结构，作业前可以根据待加工工件的总高度，调整下部工作台的固定位置，通过穿入定位销完成工作台锁止，可适配的工件高度覆盖范围从几十毫米到数百毫米，能满足绝大多数小型零部件的压装作业需求。顶部的液压加载单元集成手动泵结构，侧面伸出的手动压杆是动力输入部件，操作人员反复扳动压杆就能驱动内部柱塞泵建立液压压力，推动中间的压头垂直向下进给，压头的进给速度可以通过扳动压杆的频率灵活控制，遇到过盈量较大的配合件时，可以缓慢进给逐步加载，避免刚性冲击损坏工件表面。压头端部采用可更换结构设计，能够根据作业需求换装平压头、V型压头、成型压模等不同工装附件，拓展设备的作业场景。

　　设备的安装边界设计充分考虑了小型作业场景的需求，整体底座采用加宽的平板式支撑结构，底部预留了地脚螺栓固定孔，若作业场所固定，可以通过膨胀螺栓将设备与混凝土地面锁固，提升大压力作业时的整机稳定性；如果需要频繁转场作业，也可以直接将设备放置在承重足够的钢制工作台面上，依靠自身底座的重量保持稳定，不需要额外固定。整机宽度控制在单人可操作的合理范围，两侧预留的操作空间足够操作人员完成工件摆放、位置调整、压杆操作等全套动作，不会出现操作干涉的问题。

　　在功能特性上，这款设备没有复杂的电控或气控元件，核心液压元件采用集成式布局，日常维护只需要定期检查液压油位、更换密封件即可，故障率极低，非常适合非专业设备维护人员的场景使用。压力输出过程为线性静压力，不会产生冲击载荷，在压装薄壁轴承、脆性材质零件时，能够有效避免工件被压裂、变形的问题。压头的下行行程设置了机械限位结构，到达最大行程后会自动卸压回流，避免超行程损坏液压油缸。侧面设置的卸压手柄可以在作业完成后快速释放油缸压力，让压头自动复位，不需要手动回程，提升作业效率。

　　从实际使用的细节设计来看，立柱上的调节孔采用等距排布，相邻孔位的间距经过优化，调整工作台高度时不需要大幅度抬动工作台，单人就能完成高度调整与销钉固定作业。手动压杆的长度经过力学优化，操作人员只需要施加较小的扳动力就能获得足够的压装压力，长时间作业也不会产生过度的体力消耗。压头与工作台的工作面都经过铣削加工，平面度控制在合理公差范围内，压装作业时能够保证压力垂直作用在工件上，避免因受力倾斜导致的压装偏移、工件刮伤问题。

　　这类手动液压压力设备之所以在小型加工与维修场景长盛不衰，核心原因就是它平衡了功能性、成本与场地适配性，不需要复杂的配套设施就能完成多种压力加工作业，对于小批量加工、维修类作业来说，投入成本低、使用灵活，完全能够覆盖日常的压装、校直、成型需求。在三维建模过程中，这类设备的结构重点在于框架的受力仿真验证，需要保证两侧立柱在额定压力下的变形量在允许范围内，避免长期加载后出现框架变形、压头偏移的问题；液压单元的集成布局要兼顾操作便利性与结构紧凑性，手动压杆的转动行程不能与框架、工件产生干涉；工作台调节孔的位置精度要保证，确保工作台调整到任意高度都能保持水平，不会出现倾斜问题。
