四柱式双缸液压压装成型设备结构

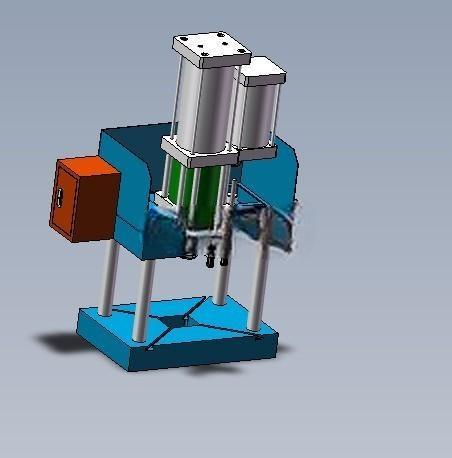

　　这套四柱结构的液压压合设备，目前在五金冲压件整形、塑胶件热熔压装、轴承衬套压入、小型金属件浅拉伸工序里应用十分普遍，相比单臂液压机，四柱导向的结构抗偏载能力更强，加工工位的受力均匀性更好，不会出现压头倾斜导致的工件报废问题。设备采用上下分体式布局，底部为带T型槽的固定工作台，可根据加工需求更换不同的工装夹具，工作台面的安装孔位按照通用工装标准排布，无需额外加工转接板即可适配多数常规压装治具；上部为动梁滑台，通过四根镀铬光杆导向，配合两个并列安装的液压油缸提供压合力，双缸布局相比单大直径油缸，压合力输出更平稳，动梁运行过程中不会出现单侧卡顿的问题，油缸的安装法兰采用内嵌式固定，减少了上部安装座的整体厚度，控制了设备的整体高度。

　　设备的动力单元集成在机身侧后方的独立腔体内，包含液压泵组、溢流阀、电磁换向阀等液压元件，油路采用硬管加软管组合排布，硬管负责固定部位的油路传输，活动部位采用高压软管连接，避免动梁上下运行时拉扯油路造成泄漏。控制箱布置在机身右侧的悬臂支架上，操作面板高度符合站立操作的人体工程学要求，面板上设置有双手启动按钮、急停按钮、模式切换旋钮，可切换调整、手动、半自动三种运行模式：调整模式下可点动控制动梁升降，方便工装调试与工件对位；手动模式下可单独控制油缸的升降与压力输出，适合小批量试生产；半自动模式下可完成“快进-工进-保压-快退”的完整压装循环，配合工装的定位结构可实现批量工件的标准化压装。

　　从安装边界来看，设备底部预留有四个地脚安装孔，可直接固定在硬化地面或者设备机架上，无需额外做减震基础，地面承重满足每平米两吨即可安装；设备上部的油缸最大伸出行程覆盖常规小型压装件的加工高度范围，动梁的下行速度分为快进与工进两段，快进阶段可缩短空行程时间，工进阶段可通过调速阀调整压合速度，避免速度过快冲击工件。机身的立柱采用调质处理的45号钢加工，表面镀硬铬处理，导向套采用铜基镶嵌石墨结构，长时间运行磨损量小，维护时只需定期加注润滑脂即可，无需频繁更换导向配件。设备的脚踏控制单元布置在工作台前方的地面位置，操作人员可通过脚踏触发半自动循环，双手用于上下料，提升加工效率，脚踏单元带有防误触防护罩，避免工件掉落或者人员误踩触发设备动作。
