卡丁车碳纤维通风制动盘结构设计

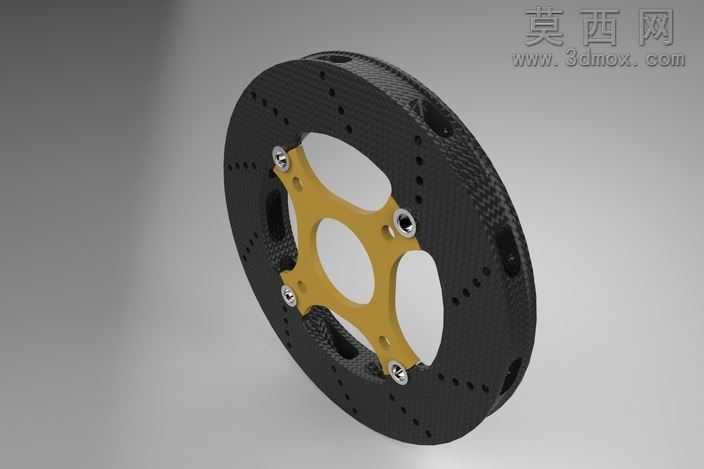

本作品为卡丁车专用制动盘三维建模成果，建模阶段首先围绕卡丁车制动工况的载荷需求完成结构参数推导，确定制动盘的外径、厚度、安装孔位的核心尺寸基准。模型主体采用碳纤维复合材料的结构设计，盘面均匀排布多组径向通风孔与周向散热槽，建模时通过阵列特征完成孔位的精准排布，保证散热结构的对称性与动平衡性能，避免高速转动时产生偏载振动。中心连接部位采用轻量化铝合金支架结构，支架设置四个对称的安装固定位，通过螺栓结构与碳纤维盘体完成装配，建模过程中对螺栓孔的同轴度、安装面的平面度做了参数化约束，保证装配公差符合机械设计标准。材质渲染阶段，碳纤维盘体赋予编织纹理的哑光碳纤维材质，还原碳陶制动盘的真实肌理，中心支架赋予金黄色阳极氧化铝合金材质，金属表面做轻微的磨砂质感处理，螺栓部件赋予抛光不锈钢材质，通过材质的明暗对比突出不同部件的结构层次。渲染场景采用渐变灰色影棚背景，搭配柔和的侧方主光与顶部补光，清晰展现制动盘的通风孔细节、安装位结构与不同材质的质感差异。设计过程中重点考量了制动盘的散热效率与轻量化性能，碳纤维材质的应用大幅降低了盘体自重，多组通风孔结构可以在制动过程中引导空气流经盘体内部，快速带走制动摩擦产生的热量，避免热衰减现象影响制动性能，中心支架的镂空结构进一步降低了非摩擦部位的重量，同时保证了连接部位的结构强度，四个安装位的对称设计可以均匀分散制动时的扭矩载荷，提升部件的使用寿命。模型的所有结构特征均做了可编辑的参数化设置，可根据不同型号卡丁车的安装需求调整盘体尺寸、孔位数量与支架规格，具备较高的二次修改适配性。
