带密集侧孔的长管状金属构件设计

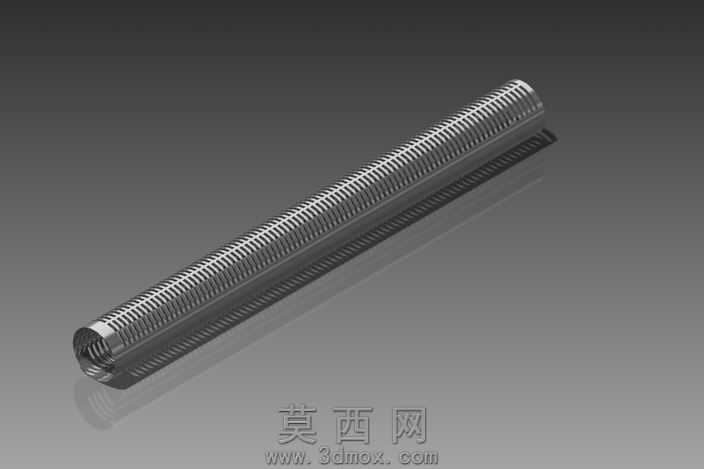

本作品为一款长条形多孔管状金属构件的三维建模成果，建模阶段首先以参数化草图绘制管体的基础截面轮廓，通过拉伸特征生成等壁厚的基础长管基体，建模过程中严格控制管体的同轴度与壁厚均匀性，保证基础结构的尺寸精度符合五金管件的通用加工公差要求。针对管身密集排布的侧孔结构，设计者采用线性阵列特征完成批量孔位的生成，先在管身基准面上绘制单个孔的截面轮廓，通过切除拉伸生成首个孔特征后，以管体轴向为阵列方向，设置等间距的阵列参数完成全部孔位的排布，同时对孔位的边缘做了微小的倒角处理，避免锐边结构在后续使用中产生应力集中问题。材质渲染阶段选用了哑光金属材质，调整材质的粗糙度、反射率参数还原不锈钢类金属的真实质感，渲染场景采用渐变灰色背景搭配柔和的环境光，通过多角度的光影投射凸显管身的圆柱曲面形态与孔位的排布规律，同时添加了微弱的地面反射效果增强模型的空间立体感。结构设计上，该多孔管兼顾了管路的流体导通功能与侧部的分流、透气需求，均匀排布的孔位可保证流体通过时的流量均匀性，长管的两端做了平齐的端面处理，可适配常规的管路连接方式，整体结构简洁规整，无多余的冗余特征，既满足实际使用的功能需求，也兼顾了加工制造的工艺可行性，可直接用于后续的工程图导出、加工模拟或者装配场景搭建。
