卧式端吸化工离心泵结构设计

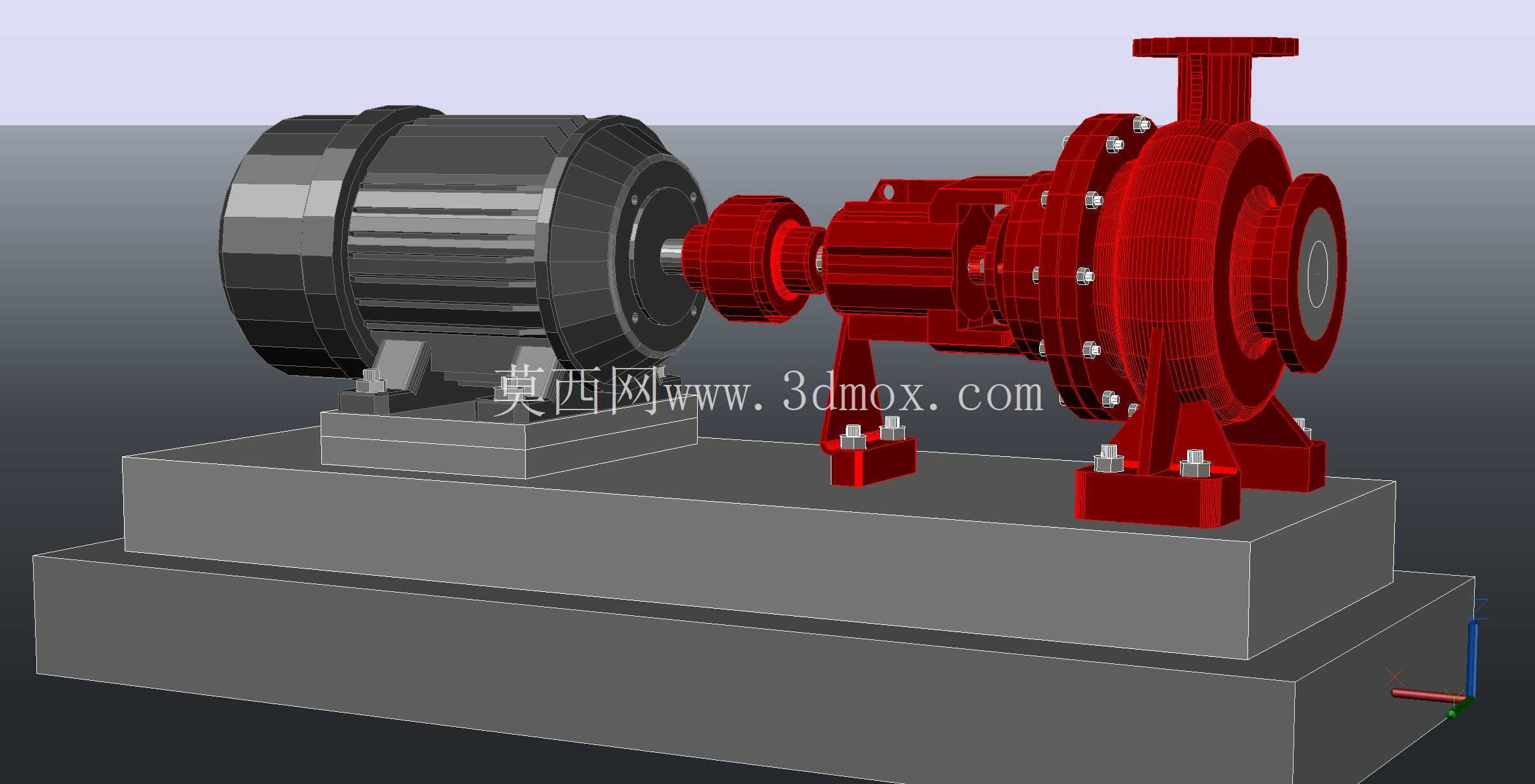

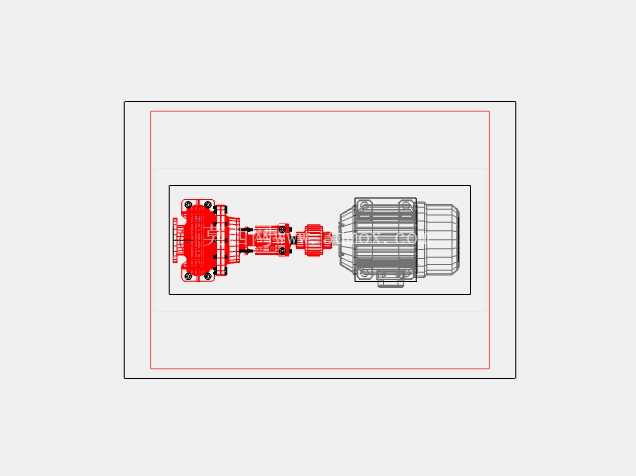

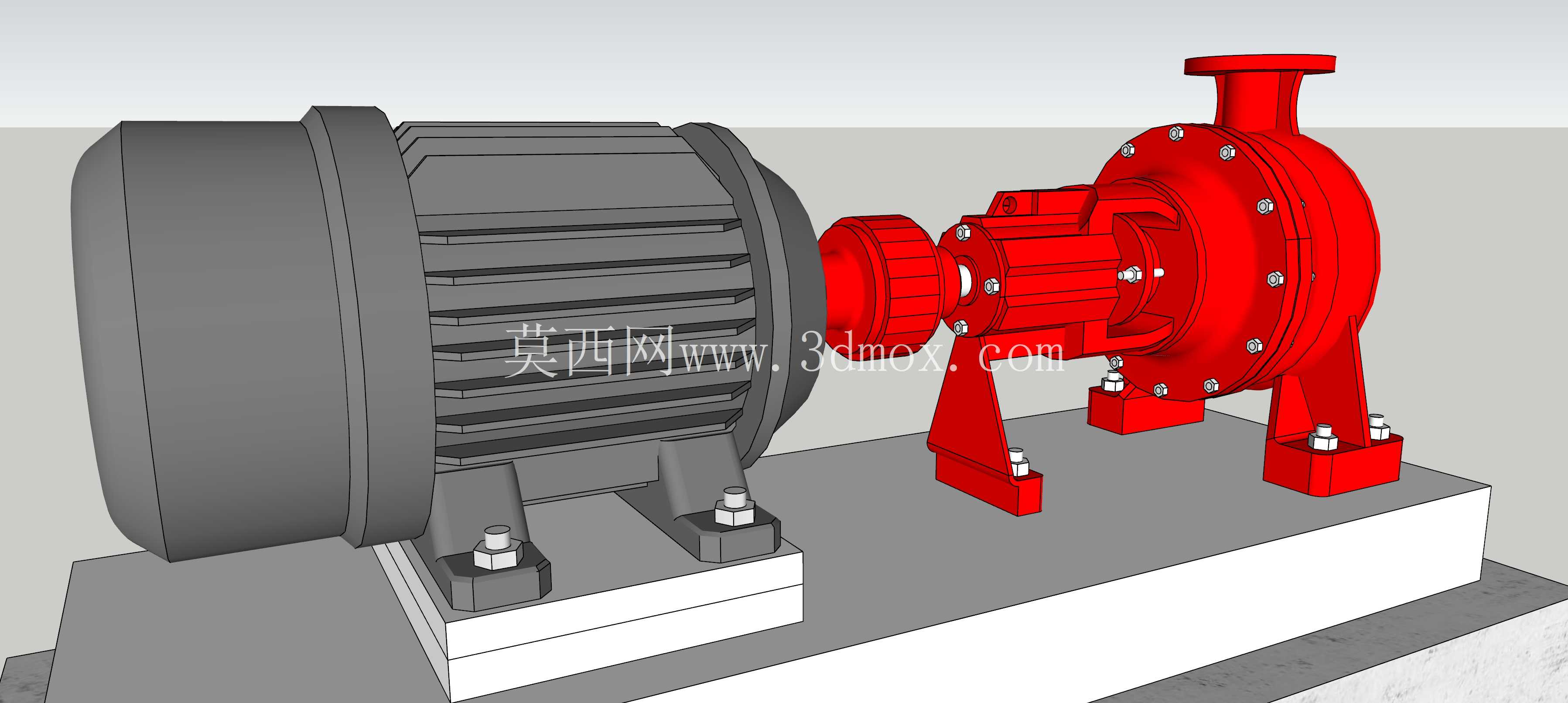

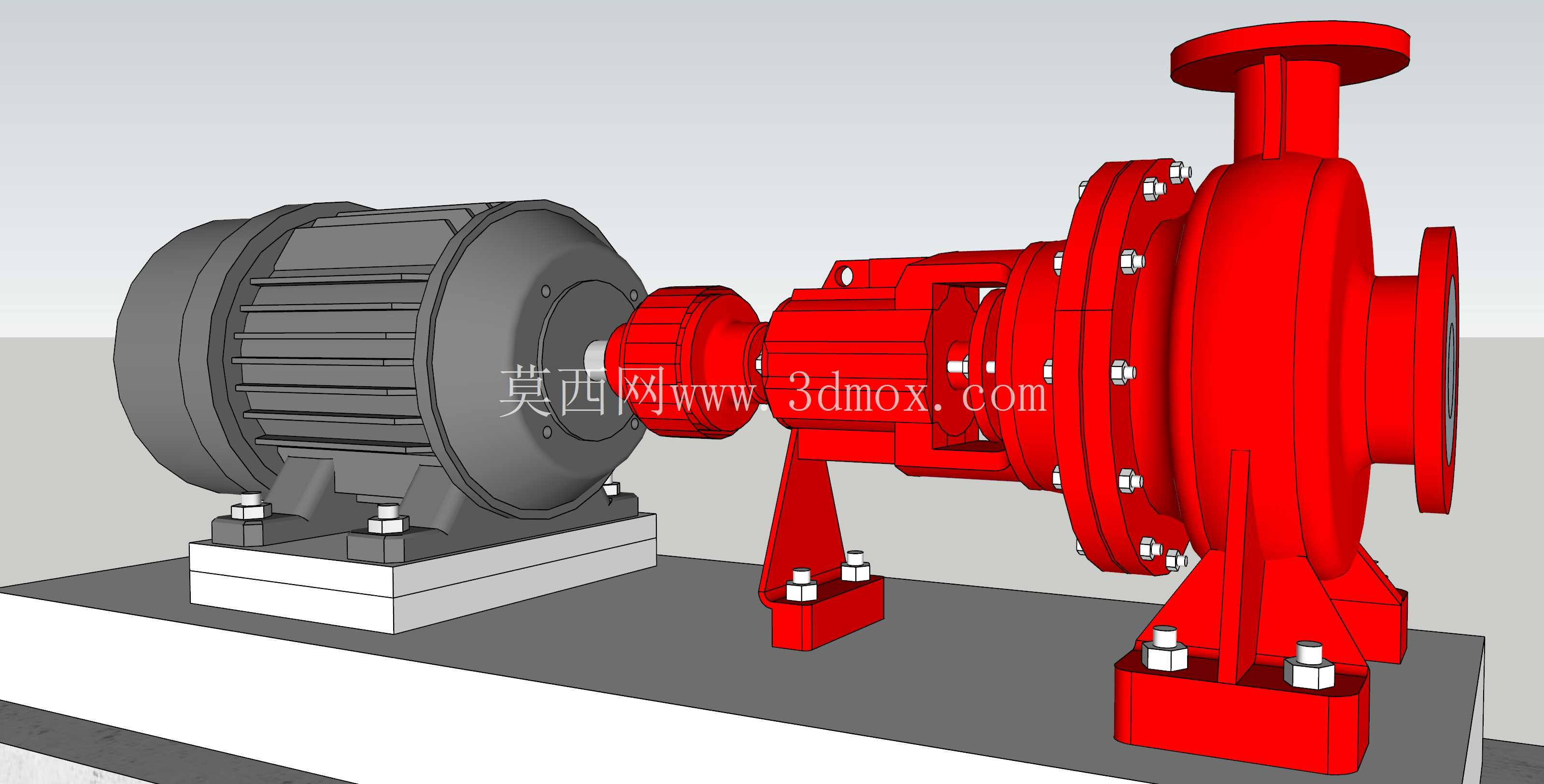

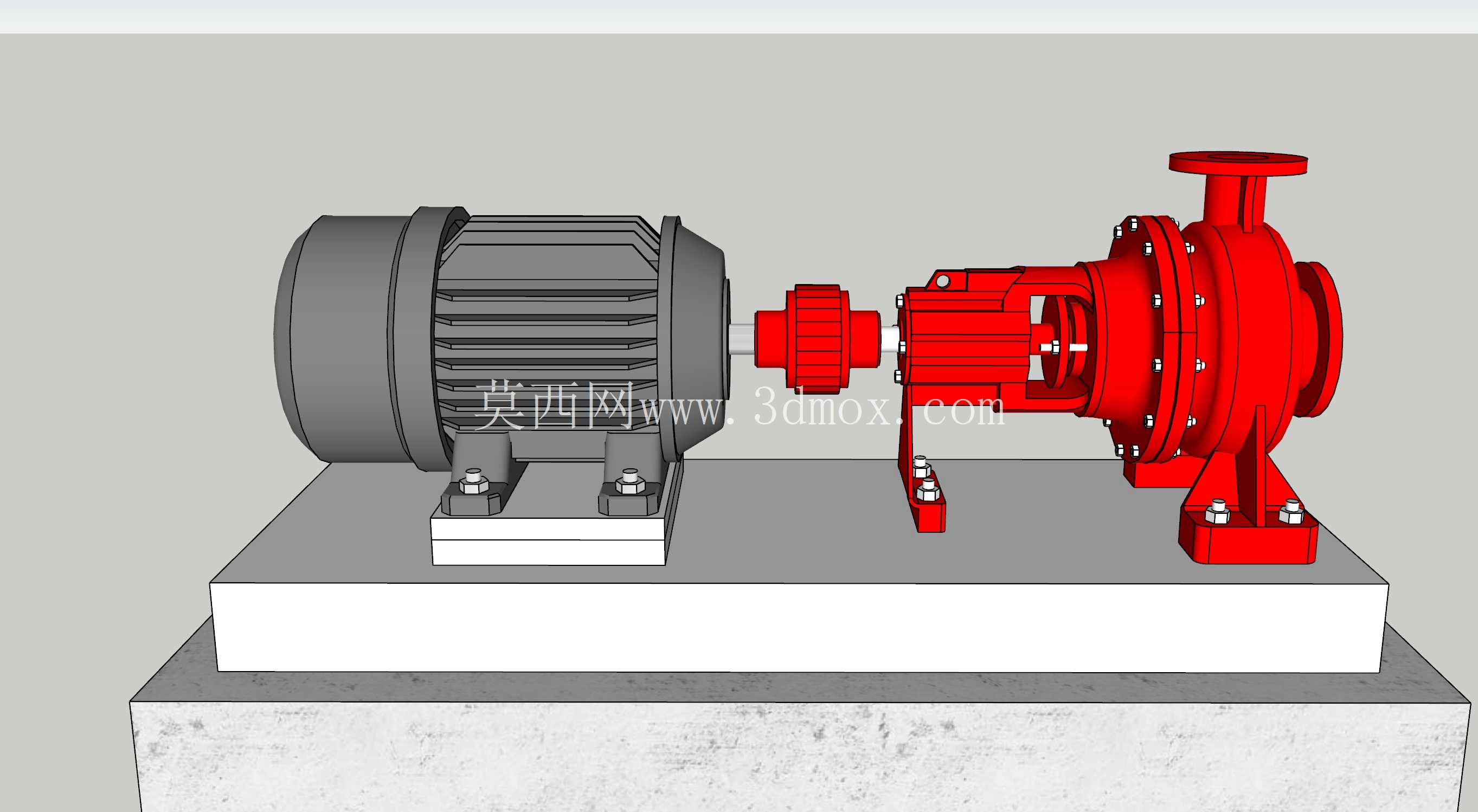

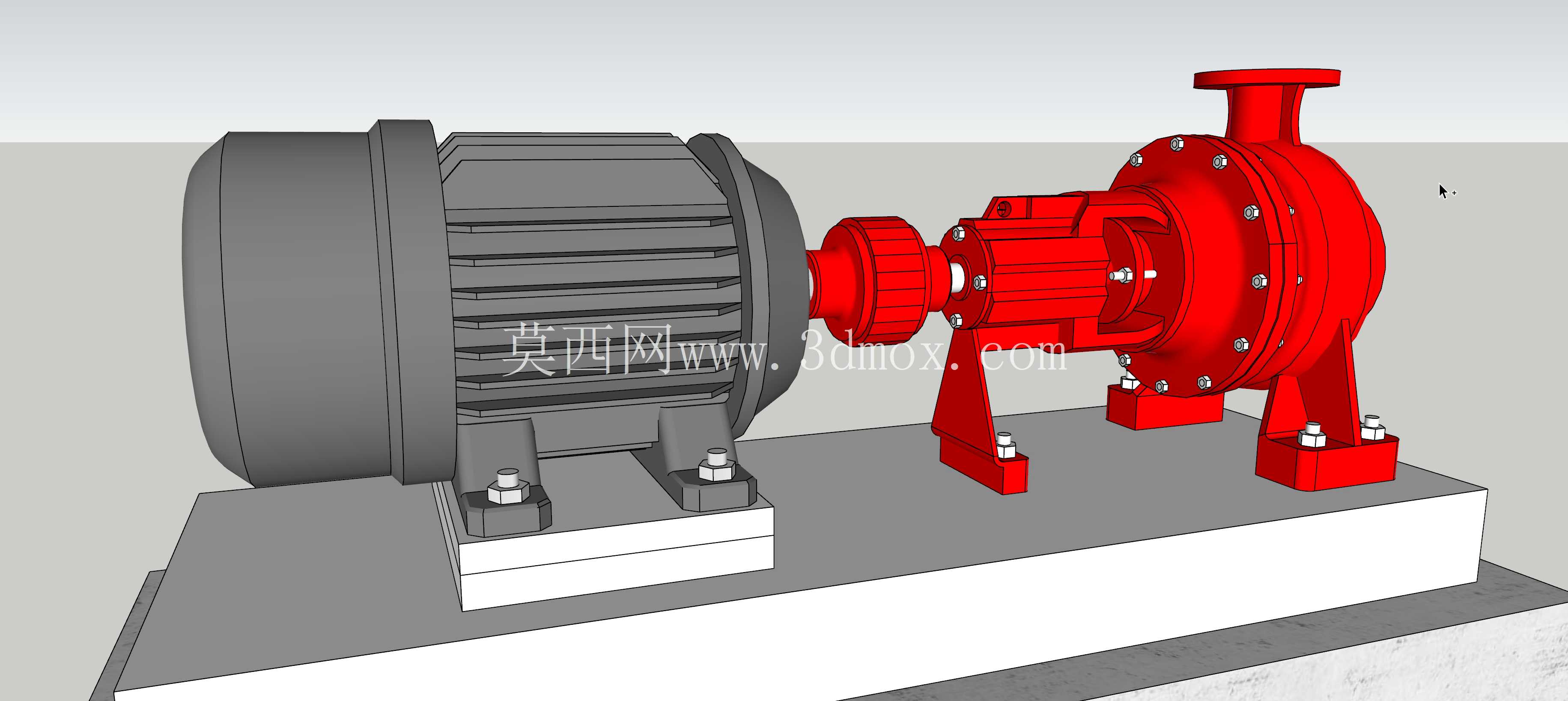

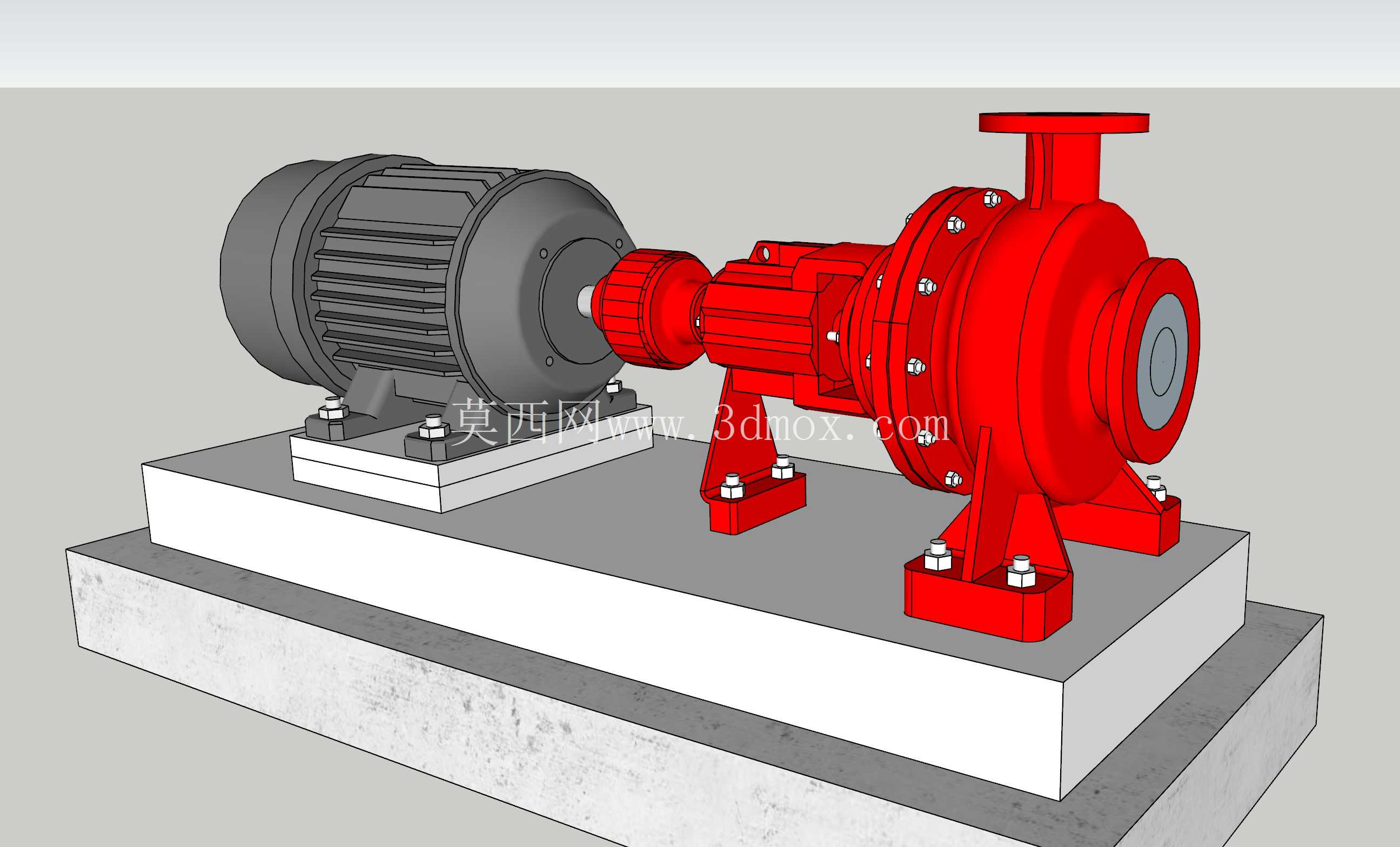

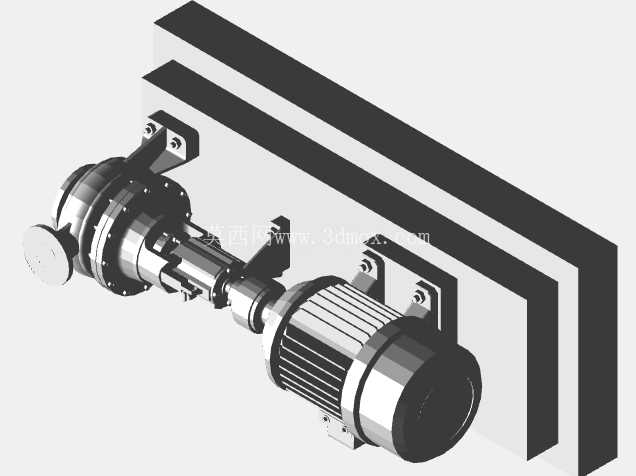

　　在化工生产、市政给排水、工业循环水系统的流体输送环节，端吸卧式离心泵是应用覆盖面极广的通用流体设备，这类泵型依靠叶轮旋转产生的离心力完成流体介质的能量转换，可实现清洁或含少量颗粒的流体介质的稳定输送，适配多数中低粘度流体的输送工况。这套三维结构完整还原了直联式端吸离心泵的全部装配细节，从驱动端的电机总成到泵头的过流部件，再到支撑底座的连接结构，所有配合面、紧固件位置、密封结构都做了等比例还原，可直接用于结构校核、安装模拟、教学演示等场景。

　　从实际应用场景来看，这类直联端吸泵常被布置在车间工艺管线的水平段，因为端吸结构的入口沿泵轴轴向布置，出口垂直向上，管线对接时不需要做复杂的变向调整，能有效减少管线弯头数量，降低管路沿程阻力损失。在化工流程里，这类泵可用于输送酸碱介质、工艺循环水、冷却介质，也可在中小型水处理系统中做增压输送使用，相比立式泵，卧式结构的检修维护更便捷，不需要拆解上部管线即可完成机封、叶轮的更换作业。

　　从功能特性来看，该泵采用电机与泵体直联的结构设计，取消了传统联轴器连接的中间传动环节，整体轴向尺寸更紧凑，对安装空间的轴向长度要求更低。泵壳采用蜗壳式流道设计，叶轮旋转时甩出的介质在蜗壳流道内完成动能到压能的转换，流道截面沿介质流动方向逐渐扩大，能减少流体在泵壳内的湍流损失，提升泵组运行效率。泵体与电机之间设置了独立的连接支架，支架上预留了机封检修的操作空间，不需要拆解泵壳和电机即可完成机械密封的更换，大幅降低日常维护的工作量。支撑部分采用分体式底座设计，电机端和泵端分别设置独立的支撑脚，底座与基础之间通过地脚螺栓固定，每个支撑脚位置都预留了螺栓调节余量，可在安装时调整泵轴与电机轴的同轴度，避免运行过程中出现轴系振动过大的问题。

　　设计思路上，这套结构优先考虑了工业场景下的易维护性和结构刚性：泵壳的法兰连接位置均匀布置了紧固螺栓，螺栓间距符合压力容器法兰的设计规范，可保证密封面的压力均匀，避免介质泄漏；叶轮采用闭式叶轮结构，前后盖板的厚度根据输送介质的腐蚀余量做了预留，可适配多数常规腐蚀性化工介质的输送需求；轴封位置采用集装式机械密封的安装空间设计，相比填料密封，机械密封的泄漏量更小，运行寿命更长，适合长时间连续运行的工业工况。入口法兰和出口法兰的连接尺寸符合通用管路法兰标准，可直接和同公称通径的工业管线对接，不需要额外定制转换法兰。

　　从安装边界尺寸来看，该泵组的整体重心落在底座中心区域，安装时基础的承载面积只需覆盖底座外轮廓即可，不需要额外做延伸的承重结构。轴向方向上，电机尾部到泵入口法兰端面的总长度预留了电机散热风扇的维护空间，安装时电机尾部距离墙体或其他设备的距离只需满足风扇通风要求即可，不需要预留过大的检修通道。径向方向上，泵出口法兰的最高点距离安装基础面的高度符合常规化工管线的布置高度，可直接对接上层工艺管线。底座上的地脚螺栓孔位置采用长圆孔设计，允许安装时在一定范围内调整泵组的水平位置，降低基础施工时的定位精度要求。泵脚位置的支撑筋板从泵壳外壁一直延伸到底座安装面，可增强泵体的结构刚性，避免泵体在高压运行时出现变形导致密封面泄漏。

　　在实际选型参考中，这套三维结构可直观展示泵组的外部接口位置、安装固定点尺寸、检修操作空间需求，结构设计人员在做管线布置时，可直接导入该模型完成泵组的布局模拟，提前核对管线对接位置、阀门操作空间、检修通道预留是否符合要求，避免现场安装时出现管线碰撞、操作空间不足的问题。同时模型完整展示了泵内部的叶轮、轴、密封件的装配关系，可作为泵结构教学、拆装培训的直观演示素材，帮助从业者快速理解端吸离心泵的工作原理和装配逻辑。
