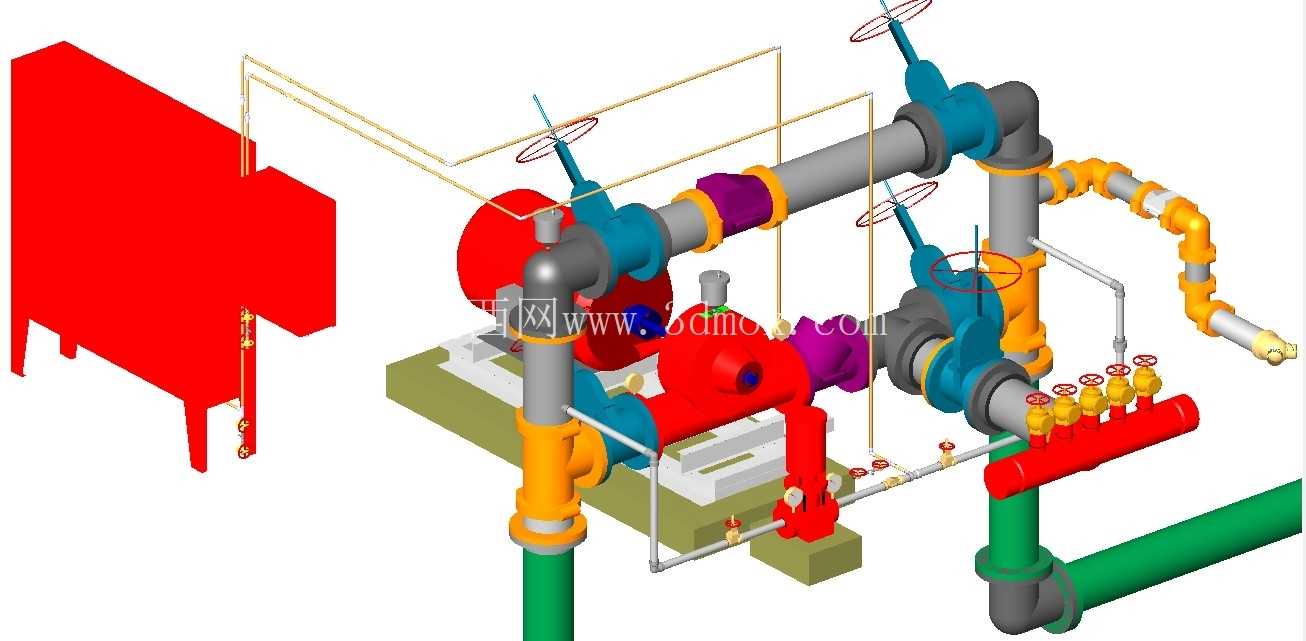

带控制器的电动消防泵房管路系统布局

　　在民用建筑、工业厂区的消防供水体系搭建中，电动消防泵房是整个水消防系统的核心动力枢纽，这套带控制器的电动消防泵房完整布局，完全贴合常规消防供水系统的现场安装逻辑，可直接用于泵房前期布局规划、管路碰撞校验、施工交底参考。从实际应用场景来看，这类布局主要服务于室内消火栓系统、自动喷水灭火系统的加压供水，当市政供水压力无法满足消防灭火时的水压、水量要求时，泵房内的电动消防泵组会启动，将消防储水加压后输送到各个防火分区的管网末端，保证灭火时的出水压力符合规范要求。

　　这套布局在设计时优先考虑了管路的水力损失控制，主供水管路采用大管径无缝钢管排布，减少弯头、变径的数量，避免不必要的水压损耗；泵组进出口均设置了控制阀门、软接头与压力表接口，其中进口端配置偏心异径管避免气蚀，出口端依次设置止回阀、闸阀与泄压管路，防止停泵时水锤冲击损坏泵体与管路。从管路排布逻辑来看，两台主泵一用一备的冗余设计完全符合消防规范要求，备用泵的供水能力不低于主工作泵，任意一台泵故障时可通过阀门切换快速投用，保证系统连续供水能力。

　　布局中集成的控制管路与阀组，包含了泵组的压力检测、流量测试回路，在出水管路侧设置的试验放水阀组，可在日常巡检时模拟灭火工况测试泵组运行参数，无需启动全管网供水就能完成泵组性能校验，减少日常运维对管网正常压力的影响。顶部的管路支架排布充分考虑了安装检修空间，阀门手轮的操作位置预留了足够的操作空间，操作人员无需借助额外登高设备就能完成阀门启闭操作，泵组周边预留的检修通道宽度满足设备拆装、维护的通行要求，后期更换泵体密封、电机部件时不会受周边管路干涉。

　　从安装边界来看，整套布局的设备排布严格控制了泵房的占地尺寸，泵组基础采用混凝土台座抬高设置，避免泵房积水浸泡泵体底座，管路的支吊架点位避开了电缆桥架、排水沟的位置，不同压力等级的管路采用不同颜色做区分，绿色为进水侧管路、红色为出水侧高压管路，现场施工时可快速识别管路功能。进出口管路的法兰对接位置预留了垫片安装与螺栓紧固的操作空间，所有法兰的螺栓孔位对齐方向统一，方便后期拆装维护。控制管路的细管沿主管道侧边排布，采用管卡固定，避免与主管道产生共振，同时所有仪表接口的位置都朝向巡检通道一侧，日常巡检时可直接读取压力、流量参数，无需绕行到设备背面。

　　在功能特性上，这套布局完整覆盖了电动消防泵房的核心功能单元：消防泵组、进出水管路、控制阀组、泄压回流管路、试验放水装置、管路支撑结构，没有冗余的结构设计，所有部件的排布都服务于供水可靠性与运维便捷性。设计时充分考虑了水锤防护的需求，在泵组出口的止回阀旁设置了缓闭结构对应的安装空间，出水管路的最高点设置了自动排气阀接口，避免管路集气影响供水效率，最低点设置了泄水阀接口，方便冬季检修时排空管路存水防止冻裂。

　　对于三维建模与结构设计从业者来说，这套布局的建模逻辑完全遵循现场施工的装配顺序，从泵组基础定位开始，到主管道排布、阀组装配、支吊架安装、控制管路布设，每个部件的装配层级清晰，可直接拆解用于施工工序模拟，也可作为同类消防泵房设计的参考模板，校验不同泵型、不同管路走向下的空间碰撞问题，提前规避施工阶段才会发现的管路干涉、操作空间不足等问题。在设备选型匹配时，可根据实际项目的供水流量、扬程要求调整泵组参数，对应的管路通径、阀门规格也可随参数调整，整体布局框架无需做大的改动就能适配不同规模的消防泵房项目，大幅减少前期方案设计的重复建模工作量。
