剖视结构斜盘轴向柱塞液压泵三维设计

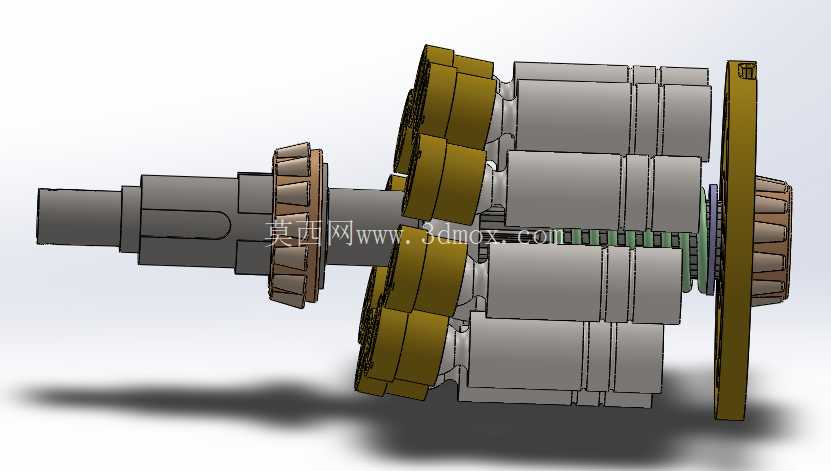

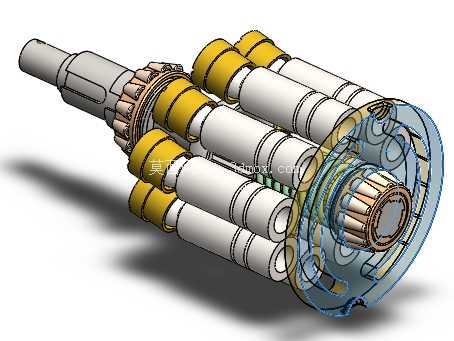

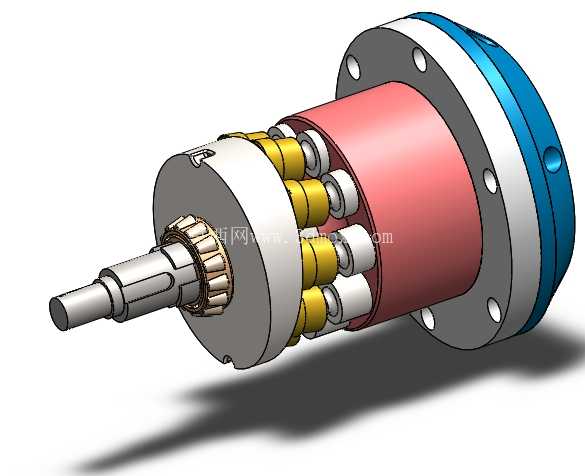

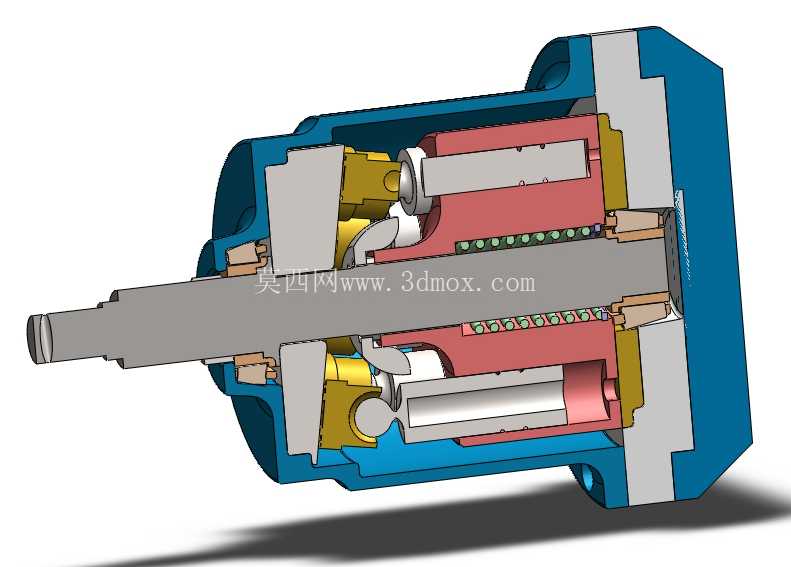

　　在行走机械液压系统、工业液压站、注塑机合模油路、工程机械执行机构供油回路这类对压力等级、容积效率有较高要求的场景里，斜盘轴向柱塞泵始终是核心动力元件的主流选型方向，本次呈现的剖视结构三维模型，完整还原了这类泵的内部装配逻辑与外部安装特征，能为结构设计人员做原理验证、安装校核、故障模拟提供直观的三维参照。从实际工况适配来看，这类柱塞泵多用于中高压液压系统，额定工作压力通常覆盖16-31.5MPa区间，相比齿轮泵、叶片泵，它的容积效率更高、变量调节方式更灵活，能根据负载需求调整输出流量，在挖掘机主泵、盾构机辅助液压系统、机床静压供油回路里都有广泛应用，模型做了半剖处理，能清晰看到内部柱塞、缸体、斜盘、配流盘、回程弹簧、主轴轴承的装配位置关系，不需要拆解实体样机就能理清动力传递路径。

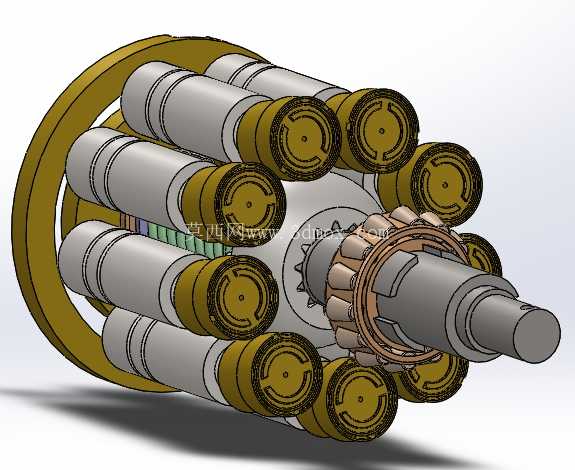

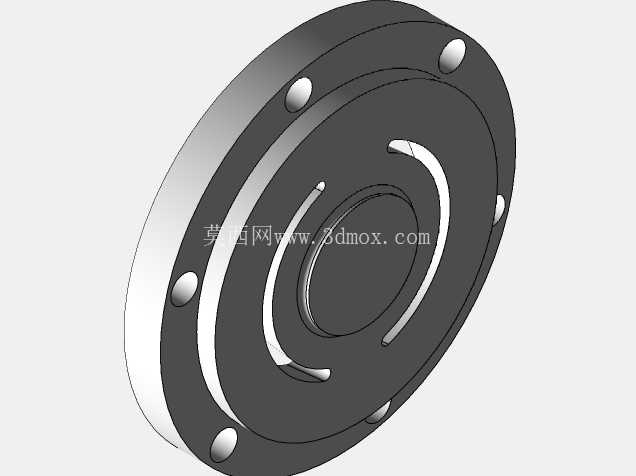

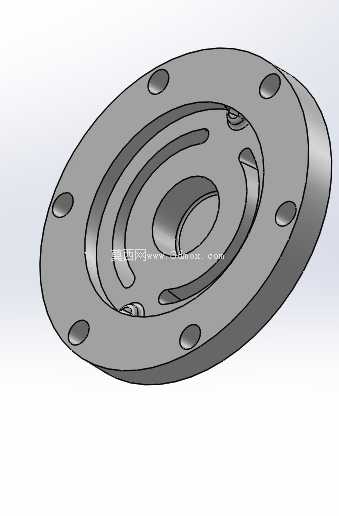

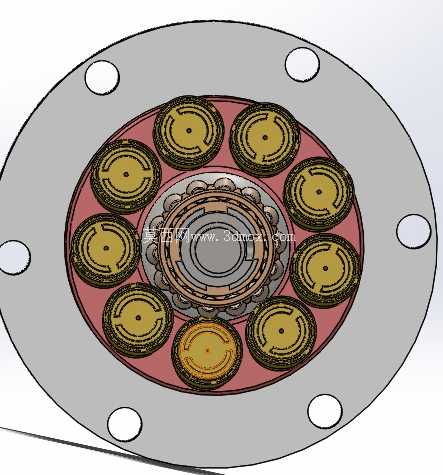

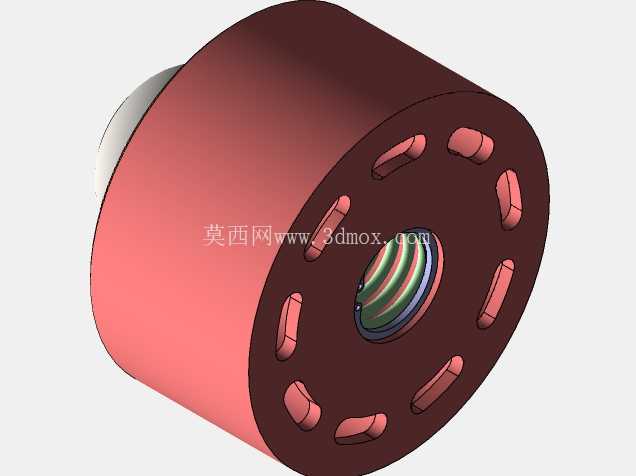

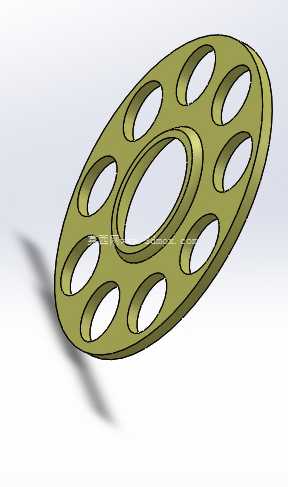

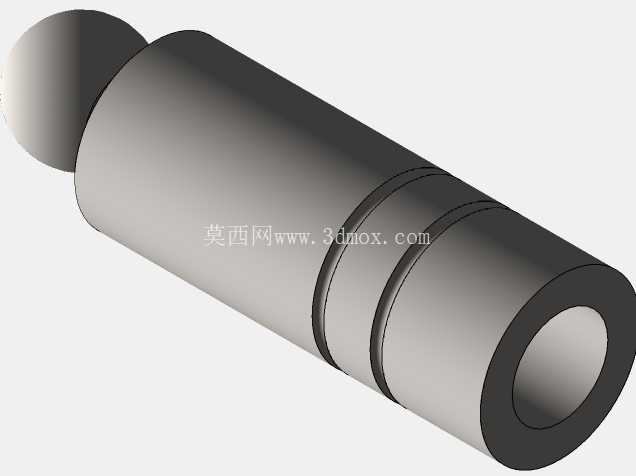

　　从功能实现逻辑来看，该结构的核心工作原理是靠旋转缸体带动柱塞做往复运动，当缸体随主轴旋转时，柱塞根部的滑靴始终贴在固定角度的斜盘表面，斜盘的倾角决定了柱塞的行程长度，也就决定了泵的单转排量，在半周旋转过程中柱塞逐渐伸出，缸体容腔增大形成负压完成吸油，另外半周旋转时柱塞被斜盘推回，容腔减小完成压油，配流盘上的腰型槽刚好对应吸油、压油两个区间，避免高低压腔串通，模型里完整还原了滑靴与斜盘的贴合面、柱塞与缸体孔的配合间隙、配流盘与缸体端面的接触结构，能直观看到各个密封容腔的形成位置。

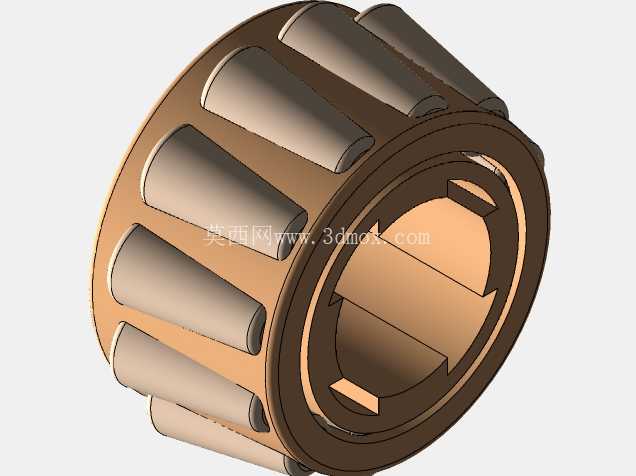

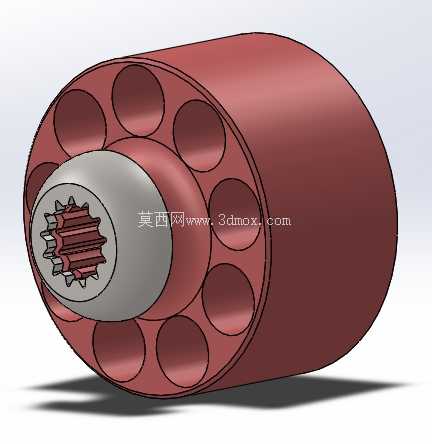

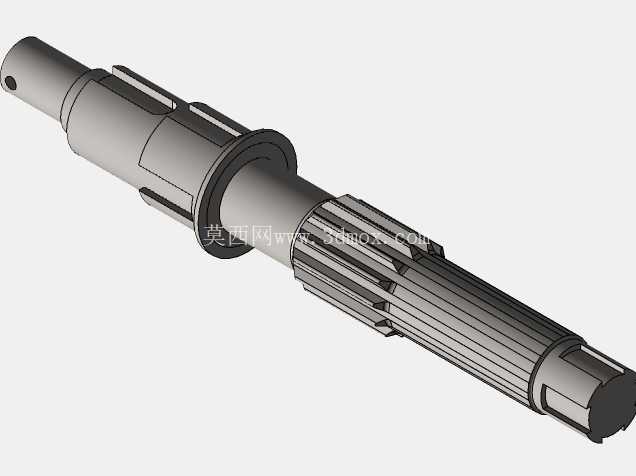

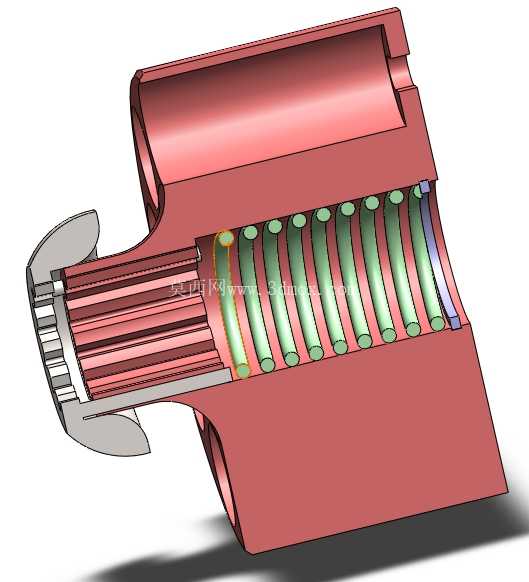

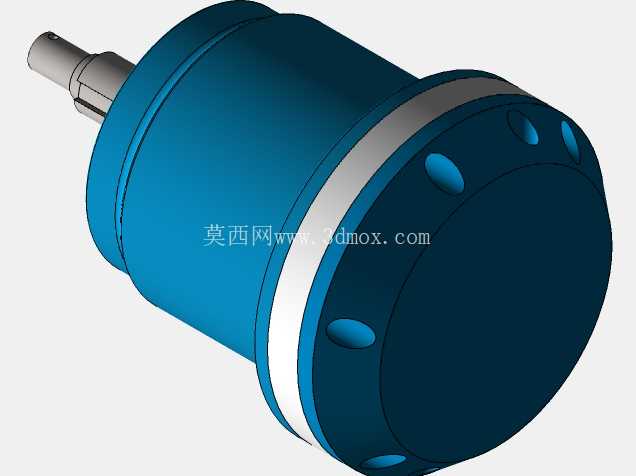

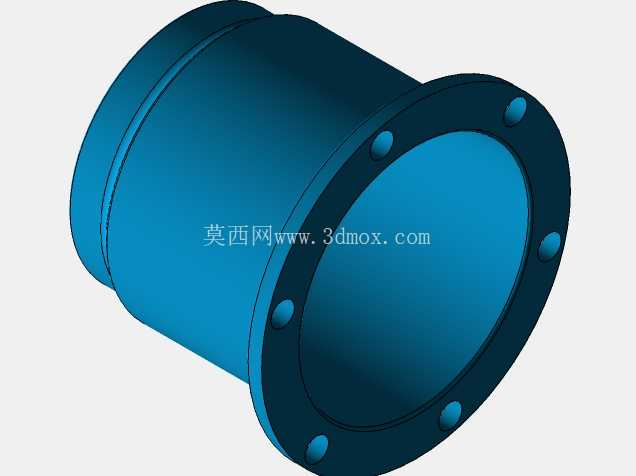

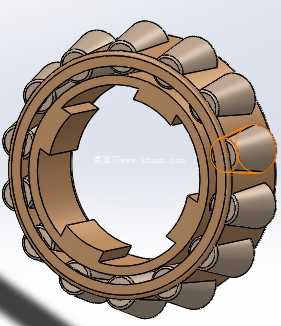

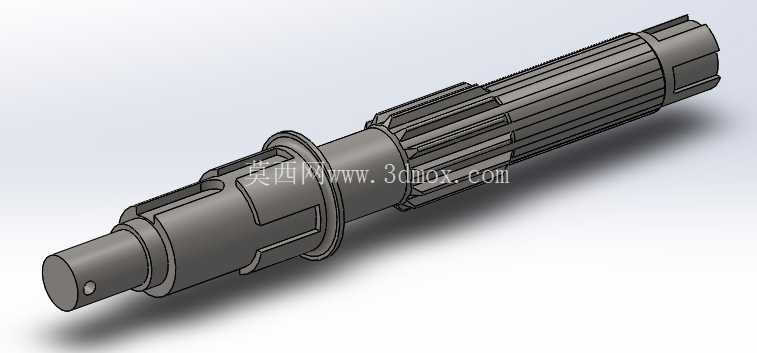

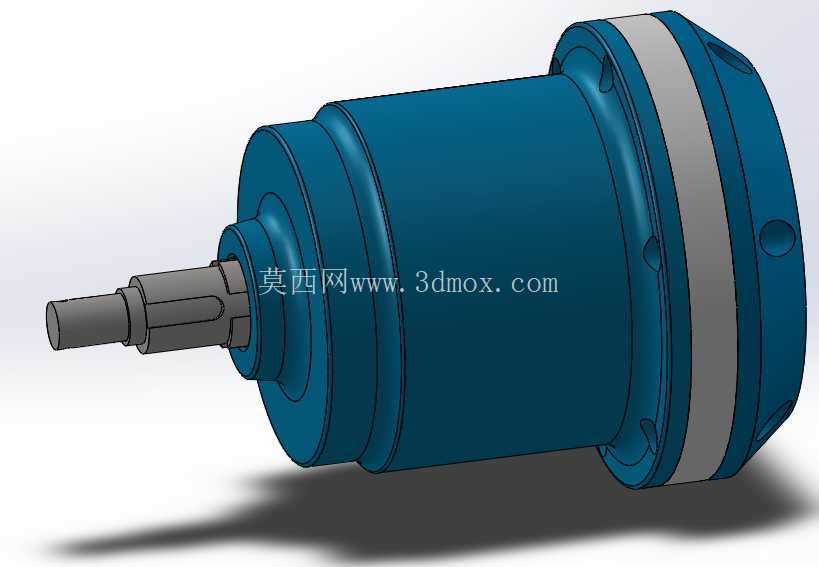

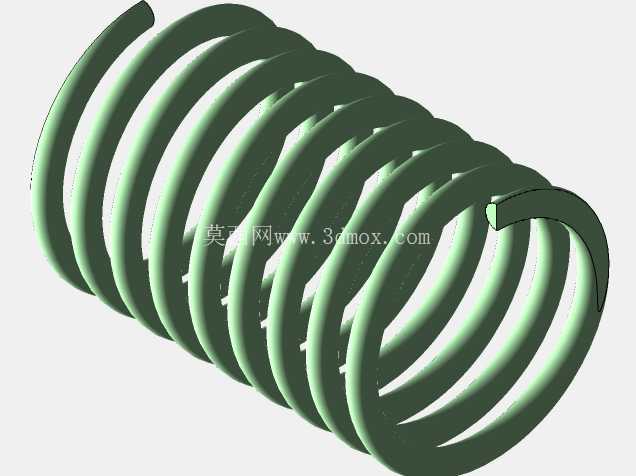

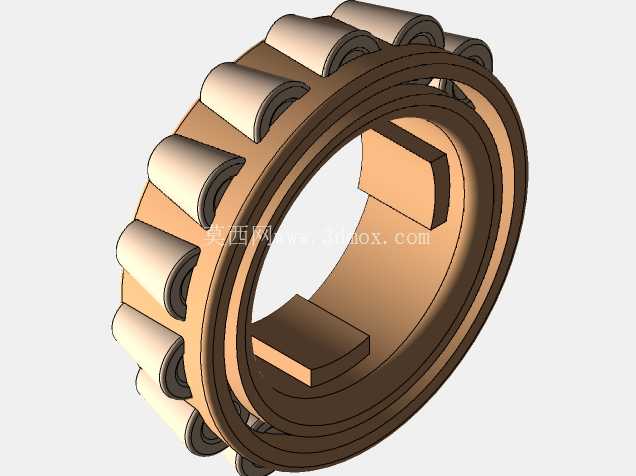

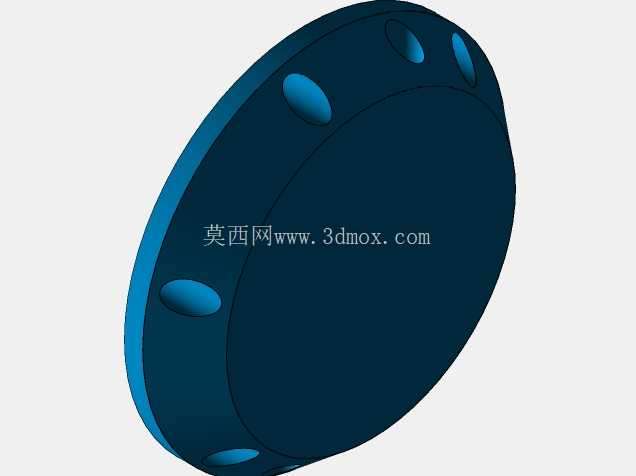

　　从设计思路层面拆解，这类泵的结构设计首先要考虑主轴的支撑刚性，模型里输入端采用了滚针轴承加推力轴承的组合支撑，既能承受径向载荷，也能平衡柱塞压油时产生的轴向分力，避免主轴出现挠曲变形导致滑靴偏磨；缸体与主轴之间采用花键连接，保证扭矩传递的同轴度，同时允许缸体在微小范围内浮动，自动补偿配流盘端面的磨损量；回程弹簧的预紧力设计需要匹配斜盘倾角与最高转速，保证在吸油区间滑靴不会脱离斜盘表面，避免出现吸空、气蚀问题；外部法兰采用端盖式安装结构，法兰盘上的安装孔做了均匀分布设计，能适配不同安装角度的主机接口，输出轴采用标准平键轴伸，能直接连轴器或者皮带轮传递扭矩。从安装边界与外形尺寸来看，该模型还原的是小排量轴向柱塞泵结构，主体外壳为圆柱形结构，最大外径集中在法兰安装端，轴向尺寸从轴伸端面到后端盖的长度符合常规小排量柱塞泵的尺寸比例，安装法兰的止口尺寸、螺栓孔分布圆直径都参考了行业通用安装标准，选型时可以直接参照模型的外轮廓做安装空间预留，不需要额外测绘实体样机；轴伸的直径、键槽尺寸都符合通用液压泵的轴伸规范，能和标准连轴器直接匹配，避免现场加工改造成本。

　　在三维建模层面，该模型把所有运动部件的配合关系都做了还原，柱塞与缸体孔的间隙配合、滑靴与斜盘的面接触、配流盘与缸体的端面配合、轴承内外圈与轴和壳体的过盈配合都按照实际装配公差做了约束，做运动仿真时可以直接驱动主轴旋转，模拟柱塞的往复运动过程，验证斜盘倾角变化对排量的影响，也能用来做教学演示，帮助刚接触液压传动的设计人员理解容积式泵的工作逻辑。需要注意的是，这类泵的实际应用中，吸油口的位置、油液清洁度要求、泄油口的安装高度都有明确规范，模型虽然做了结构还原，但在实际选型设计时，还是要结合系统流量、压力等级、安装空间做参数匹配，三维模型更多是提供结构参照与装配逻辑参考，帮助设计人员快速理清内部结构，减少测绘样机的时间成本。
