手动液压堆垛搬运叉车结构设计

　　在车间线边物料周转、仓库低位堆垛、轻型货物装卸的场景里，这类手动堆垛设备一直是小吨位物料转运的核心机具，不需要外接动力源，依靠人力配合液压结构就能完成1吨级以内货物的举升与短距离转运，适配没有电源配置的临时作业区、狭窄通道的仓储区域，以及生产现场工序间的工件转运需求，相比全电动堆高车，它的购置成本更低、维护环节更少，对作业场地的地面承载要求也更宽松，在五金加工、电商仓储、小型零部件生产车间的应用占比一直不低。

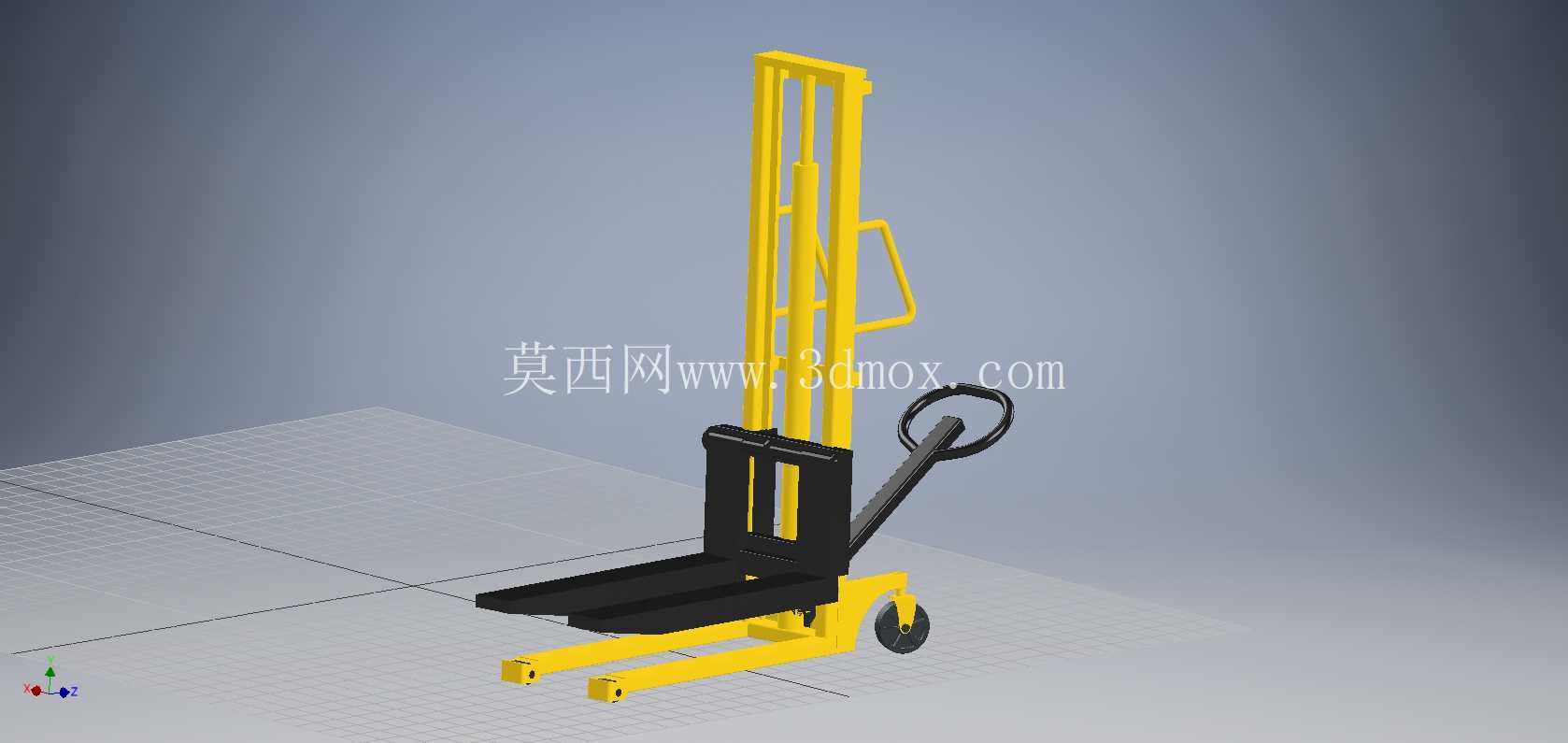

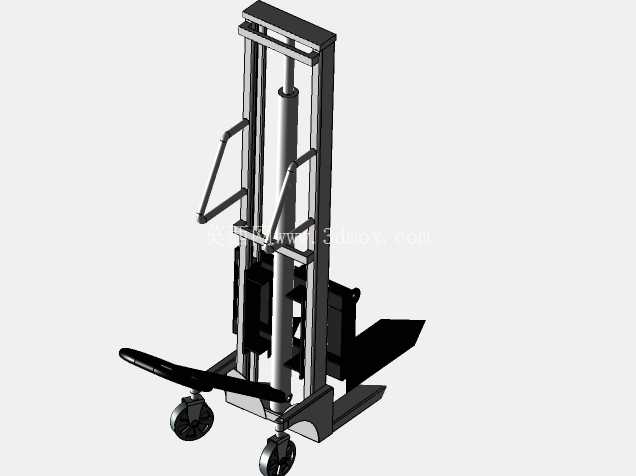

　　从结构设计逻辑来看，这款设备的整体布局采用了门架前置、货叉前伸、操作手柄后置的经典手动堆垛车架构，底部的支撑腿向前延伸，作业时可以插入托盘底部的空隙，不需要额外预留过多的作业纵深，适配常规的川字底、九脚底塑料托盘以及木托盘。门架采用双立柱槽钢焊接结构，内部集成了起升链条与液压油缸的导向结构，举升过程中货叉架沿着门架内侧的导轨滑动，侧向间隙控制在合理范围，避免举升过程中出现卡滞或者偏载晃动的问题。液压单元布置在门架后侧、操作手柄的连接位置，通过摇动手柄驱动柱塞泵向油缸供油，实现货叉的平稳起升，卸荷阀集成在手柄根部，捏动卸荷手柄就可以控制货叉的下降速度，下降过程的节流结构做了阻尼设计，不会因为负载过大出现快速下坠的风险。

　　行走部分采用前轮小直径承重轮、后轮转向轮的布局，前轮安装在支撑腿的前端，采用尼龙或者聚氨酯材质，既可以保证滚动阻力小，也不会划伤环氧地坪或者车间硬化地面，后轮集成在转向支架上，和操作手柄联动，转向角度可以达到接近180度，在1.2米宽度的通道内就可以完成转向调头，适配狭窄的仓储通道作业需求。货叉部分采用钢板折弯焊接成型，叉体厚度根据额定载荷做了加强设计，叉尖做了圆弧过渡处理，方便插入托盘底部的插孔，货叉的背面安装有导向滑块，和门架导轨配合，保证举升过程中货叉的水平度，避免货物因为倾斜滑落。

　　设计过程中需要重点关注几个安装边界与尺寸匹配问题：首先是支撑腿的内间距与外间距，要适配主流标准托盘的尺寸，外间距不能超过托盘插孔的外侧宽度，内间距要大于托盘底部的加强筋宽度，保证作业时支撑腿可以完全插入托盘下方，不会和托盘结构发生干涉；其次是门架的闭合高度，要考虑常规仓库的门洞高度、货架底层的横梁高度，保证设备可以顺利通过常规的车间防火门、电梯入口；货叉的最低高度要控制在托盘插孔的高度以下，常规设计会把最低放货高度控制在80mm左右，适配绝大多数标准托盘的插孔高度；还有操作手柄的摆动角度，要兼顾人力操作的施力角度，手柄直立状态下不能和门架发生碰撞，下压过程中不会碰到操作人员的脚部，同时转向时的手柄转动范围要和后轮转向角度匹配，避免出现转向死点。

　　从功能特性来看，这款设备没有复杂的电控元件，日常维护只需要定期检查液压油位、给门架导轨和链条涂抹润滑脂、检查轮子的磨损情况即可，对使用人员的操作门槛很低，不需要专门的特种设备操作资质，经过简单的安全培训就可以上岗作业。在实际选型过程中，需要根据作业场地的最大堆垛高度选择对应门架高度的型号，同时要确认地面的平整度，坑洼过大的地面会影响行走的顺畅性，另外额定载荷是在载荷中心距600mm的前提下标定的，作业时要尽量让货物靠近货叉根部，避免偏载导致门架变形或者油缸过载。

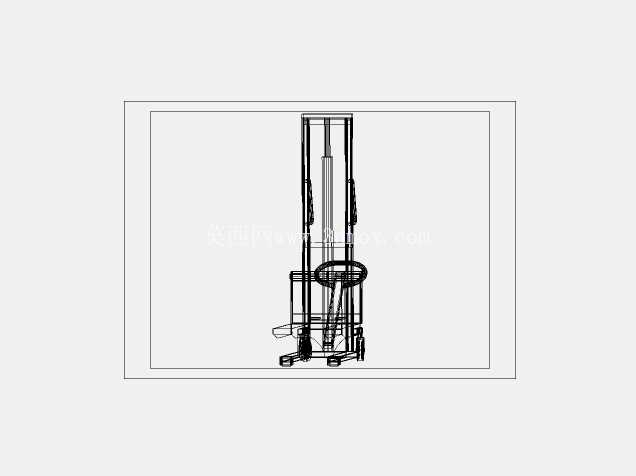

　　结构建模过程中，门架部分的焊接件要重点校核槽钢的截面抗弯模量，在额定载荷举升到最高位置时，门架的前倾变形量要控制在允许范围内，避免出现货物倾覆的风险；液压油缸的行程要和门架的最大起升高度匹配，油缸完全伸出时货叉刚好达到最大高度，不会出现顶死或者行程不足的问题；链条的排布采用单油缸双链条的结构，保证货叉架两侧的起升同步性，避免出现货叉倾斜的情况；后轮的转向支架要加装推力轴承，减少转向时的摩擦力，保证重载情况下转向操作依然轻便。另外，设备的重心设计也很关键，空载状态下重心要落在前后轮之间的支撑区域内，重载举升到最高位置时，整体重心不能超出前轮的支撑点前方，保证作业过程中的抗倾覆稳定性，不需要额外加装配重就可以满足额定载荷下的稳定性要求，控制整机的自重，减少人力推行的阻力。
