带铲斗属具平衡重式叉车结构设计

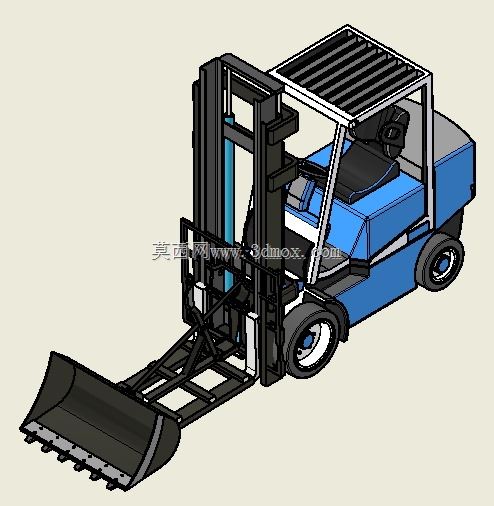

　　该三维结构围绕厂区内部散料短途转运与常规托盘装卸的复合工况展开，在标准平衡重叉车底盘基础上，前端替换原货叉组件，加装铰接式铲斗属具，兼顾两类作业需求：一方面保留叉车原有的门架起升、门架前倾后仰动作逻辑，可完成常规托盘货物的堆垛、装卸、库位转运；另一方面铲斗可承接砂石、碎料、工业废渣、散装颗粒物料的近距离铲取、抬升与卸料，无需额外配置小型装载机，适合中小型制造车间、仓储物流园区、建材堆场的多任务柔性作业。

　　从整机布局来看，车体采用后轮转向、前轮驱动的经典平衡重叉车构型，车体尾部配置厚重平衡重块，用于抵消前端属具及满载载荷带来的前倾倾覆力矩，保证铲斗满载举升、门架前倾卸料时整机纵向稳定性。车体中部布置动力舱、液压动力单元与散热组件，上方设置开放式护顶架，护顶架采用多根横向承重梁排布，既满足坠物防护的刚性要求，又为驾驶员保留上方视野；驾驶区布置悬浮式座椅、操作操纵杆与转向系统，座椅朝向门架侧，作业时可直接观察铲斗切入料堆的深度与货叉对位状态。

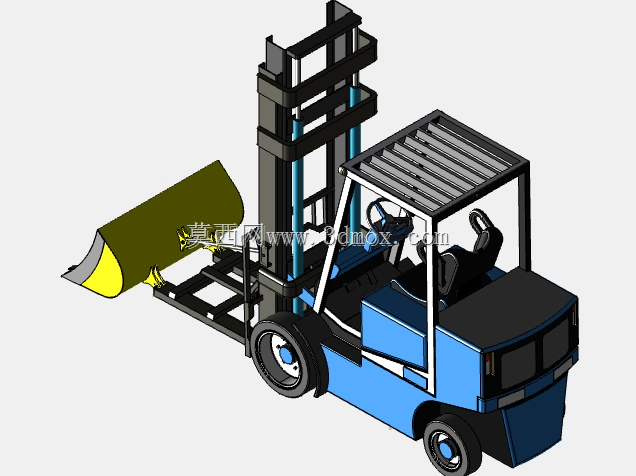

　　前端工作机构是该模型的设计核心：标准两级伸缩门架由内外门架、起升链条、起升油缸、倾斜油缸组成，门架底部与车体前支座铰接，由两侧倾斜油缸驱动实现整体前倾、后仰，前倾角度满足铲斗卸料时物料自流卸出，后仰角度可保证铲取物料后斗内物料不会在行驶途中洒落。门架前端的属具安装架未采用常规货叉挂钩结构，而是适配铲斗的摇臂连杆机构：铲斗斗体采用耐磨钢板焊接构型，斗刃处布置一排斗齿，切入料堆时可降低插入阻力，斗体背部通过连杆与属具架上的转斗油缸连接，配合门架自身的倾斜动作，可实现铲斗独立收斗、翻斗动作，作业动作逻辑与小型装载机保持一致，驾驶员无需改变操作习惯即可快速上手。

　　行走系统采用工业车辆专用的大直径实心轮胎，前轮为驱动轮，轮边承载整车作业载荷与铲取冲击，后轮为转向轮，转向角度大，可在狭窄车间通道内完成小半径转弯，适配仓库内货架间通道、厂区狭窄道路的通行要求。车体侧面覆盖件采用分块式钣金结构，动力舱侧罩可快速开启，便于日常检查液压油位、加注燃油、维护散热组件；车体尾部平衡重块集成尾灯安装位与防撞边角，倒车时可抵御低速碰撞冲击。

　　设计过程中需重点校核几处边界尺寸：首先是整机最小转弯半径，需结合后轮最大转向角、车体轴距测算，保证在预设的车间通道宽度内可完成掉头作业；其次是前端属具的最低离地高度与最大举升高度，铲斗平放落地时斗刃需完全贴合地面，保证铲取物料时不会遗留底层残料，最大举升高度需匹配厂区常规卸料漏斗、货运车辆货箱的高度，满足抬升卸料需求；另外需校核门架全前倾、铲斗满载翻斗时的整机稳定性，通过平衡重重量配比、载荷中心距计算，保证不同举升高度下的纵向稳定系数满足工业车辆安全规范。液压管路沿门架内侧、车体侧面走线，布置硬管固定卡箍与前端柔性软管，门架伸缩、倾斜动作时软管预留足够弯折余量，避免运动过程中管路拉扯磨损。该结构既保留了叉车原有的高机动性、小转弯半径优势，又通过属具改造拓展了散料作业能力，可在有限厂区作业空间内替代多台单一功能设备，降低设备配置成本。
