笼式带升降调节机构手动搬运叉车

　　这款手动搬运设备的设计初衷，是解决车间内零散小件、易滚落物料的短距离转运痛点，常见于机加工车间的工序间物料周转、仓储区域的零散货品分拣转运、装配线旁的小型零部件配送场景，区别于常规平叉式手动叉车，它采用笼式围框结构作为承载主体，能避免转运过程中圆柱件、零散小盒、不规则工件从货台滑落，尤其适合单批次重量不大但品类零散、易滚动掉落的物料转运作业。

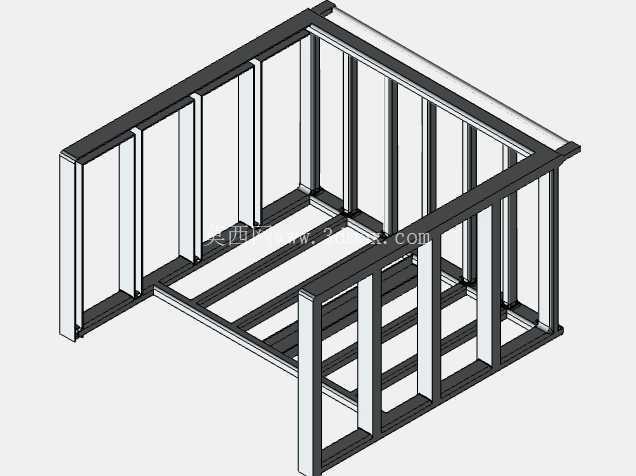

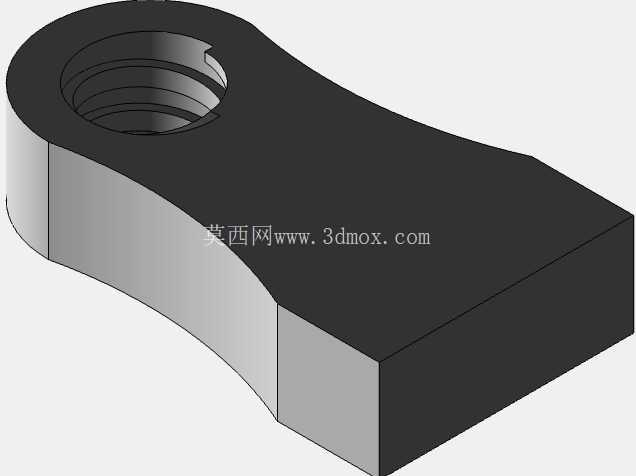

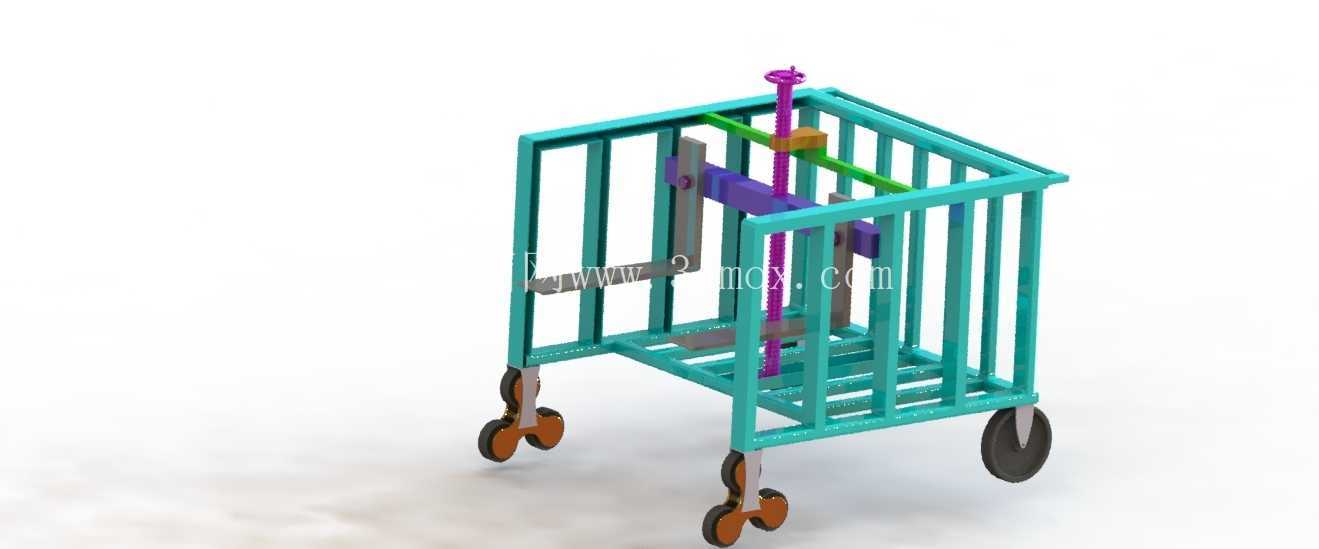

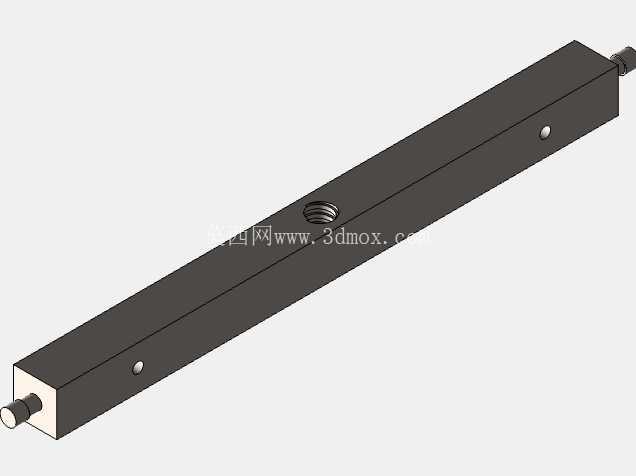

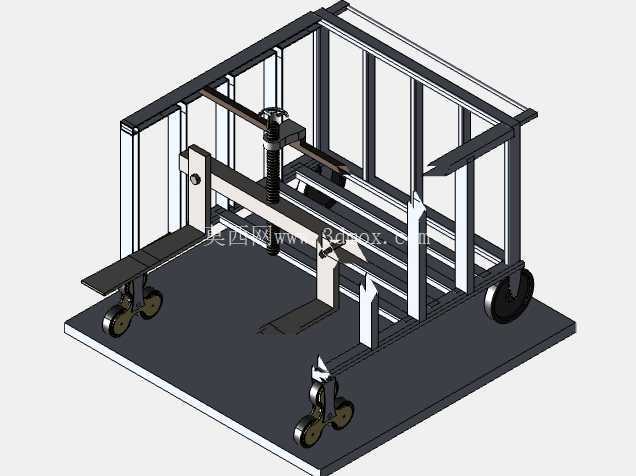

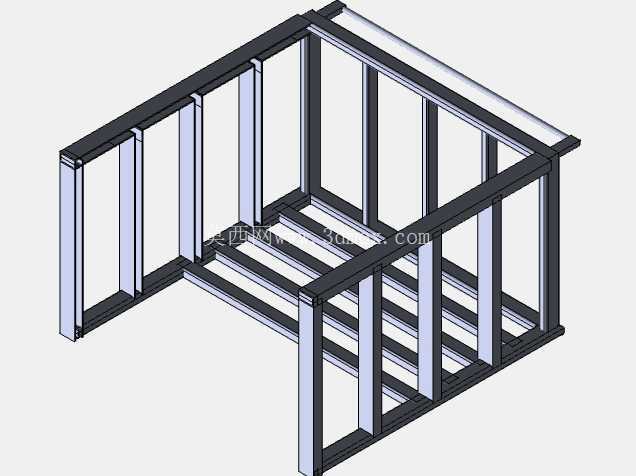

　　从功能结构来看，设备核心由笼式承载框架、手动升降调节机构、行走轮组三部分构成。笼式框架采用方管焊接成型，四周竖杆间距控制在120mm以内，既保证围挡效果避免小件掉落，又不会过度增加框架自重，框架底部为格栅式承托面，相比整板承托能减少积尘、积液残留，适配车间内多油污、多切削液的使用环境，承托面的格栅间隙控制在30mm，能承托最小尺寸40mm以上的工件，避免小尺寸零件从间隙掉落。中部的升降调节机构采用丝杠传动结构，搭配横向操作摇柄，操作人员站在设备侧方即可转动摇柄带动承载架沿框架内侧的导轨上下移动，升降行程覆盖150mm到800mm的高度范围，可适配不同高度的工作台、货架层的取放货需求，无需额外搭配登高设备，丝杠采用梯形螺纹设计，具备自锁特性，升降到任意高度都可自动锁止，不会出现承载台下滑的安全隐患，传动部位预留润滑脂加注口，日常维护时可直接加注润滑脂降低传动磨损。

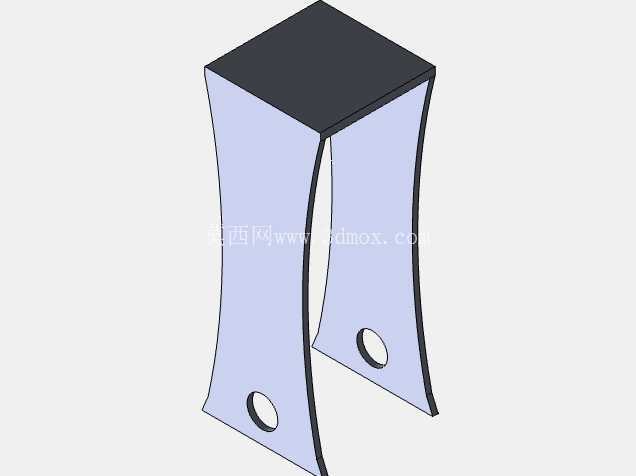

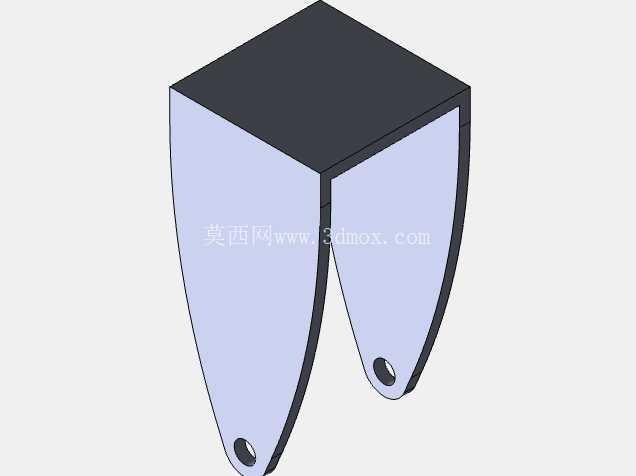

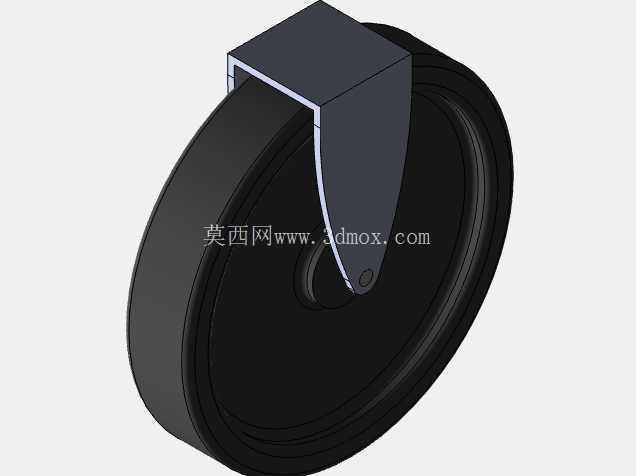

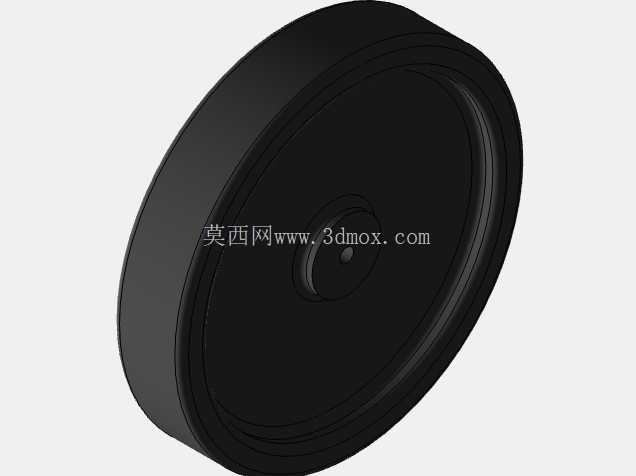

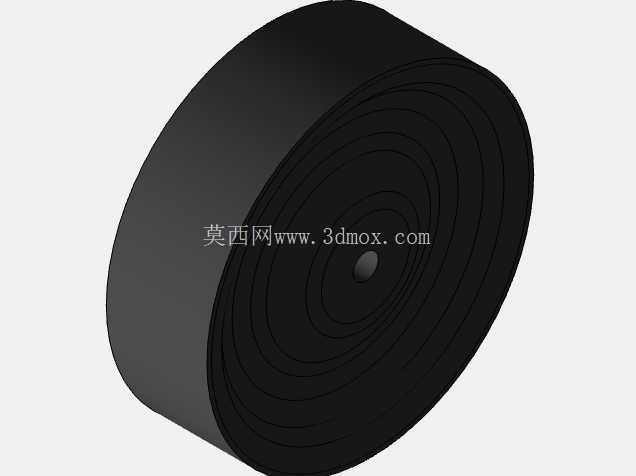

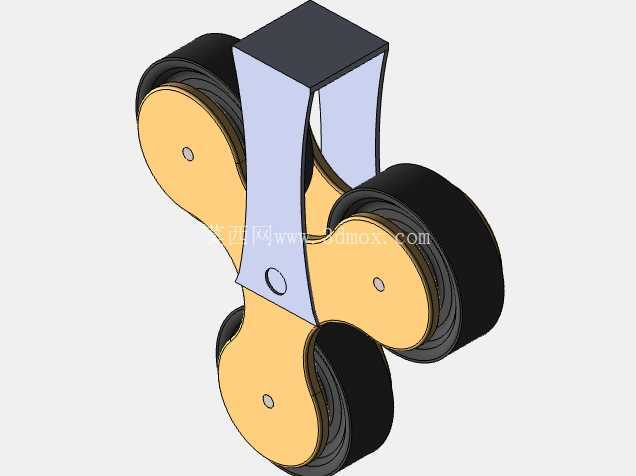

　　行走轮组采用三轮布局，后部为两个定向脚轮搭配刹车结构，前部为一个万向脚轮，这种布局相比四轮结构转向更灵活，在车间狭窄通道、设备间隙之间穿行时转弯半径仅为0.8m，能适配宽度1.2m以上的人行通道通行需求，定向轮采用聚氨酯包胶材质，轮径125mm，既能承受额定500kg的承载重量，又不会在环氧地坪、水泥地面上留下压痕，前部万向轮同样采用聚氨酯材质，轮径100mm，转向部位采用双轴承结构，推行时转向顺滑无卡滞，两个后轮的刹车结构为脚踏式，踩下即可锁定轮组转动，取放货时锁定设备避免滑移，提升作业安全性。

　　设计过程中优先考虑了操作人机工程，摇柄的安装高度设置在距离地面900mm位置，适配身高160cm到185cm的操作人员站立操作，无需弯腰或者抬手过度即可完成升降操作，框架的推行扶手设置在框架后侧顶部，扶手位置包裹防滑橡胶套，推行时握持舒适，框架整体宽度控制在700mm，长度控制在900mm，整体高度1100mm，这个尺寸边界既能保证足够的承载空间，又能顺利通过车间常用的900mm宽度防火门、电梯门，不会出现尺寸过大无法通行的问题。框架的所有焊接部位都做了打磨圆角处理，没有尖锐毛刺，避免操作人员上下料时被划伤，表面采用喷塑处理，涂层厚度控制在60μm到80μm，具备耐油污、耐轻微磕碰的特性，适配车间复杂的使用环境。

　　从安装适配角度来看，这款设备为整体焊接组装成型，到货后仅需将脚轮通过螺栓固定到框架底部的安装板上即可投入使用，无需复杂的组装调试，脚轮安装板采用8mm厚钢板焊接在框架底部，螺栓孔位为标准10mm通孔，适配市面上通用的同规格脚轮，后期更换维护无需定制配件。升降机构的丝杠、导轨部件都为模块化设计，后期如果出现磨损，仅需拆卸对应部位的固定螺栓即可更换配件，无需整体切割焊接，降低后期维护成本。设备空载时整体重量控制在45kg，单人即可短距离挪动移位，满载时推行阻力小于20N，操作人员仅需很小的力即可推动设备移动，降低作业劳动强度。

　　实际使用场景中，这款设备可替代传统的平板手推车用于零散工件转运，相比平板车它的升降功能可直接对接不同高度的作业台，减少人工搬抬工件的高度差，降低作业人员腰部损伤的风险，笼式结构也避免了转运过程中物料掉落砸伤人员的安全隐患，在小型零部件加工、装配车间、五金仓库、电商小件仓储等场景都有很高的适配性，设计时充分考虑了车间使用的各类细节，没有多余的冗余结构，所有结构设计都围绕实用、耐用、易维护的核心需求展开。
