标准麻花钻切削刀具结构设计

　　这款麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、摇臂钻甚至手持电钻上都能见到它的身影，不管是普通碳钢工件的预制孔加工、装配工序的螺纹底孔钻削，还是钣金件、型材的通孔加工，都能适配对应的装夹柄部完成作业。从结构设计来看，整体采用高速钢基材的等螺旋角槽型设计，两条对称的螺旋排屑槽沿着钻体轴线螺旋延伸，槽型的抛光弧度经过反复校核，钻削过程中切屑能顺着螺旋槽顺畅排出，不会在孔内堆积造成挤刀、烧刀的问题，针对钢件加工的槽型还做了刃口倒棱处理，能有效降低切削阻力，延长刀具连续作业的寿命。

　　钻尖部分采用标准118度顶角设计，这个角度是经过长期加工验证的通用角度，兼顾了普通钢材、铸铁、有色金属等多种常见工件材料的切削性能，横刃部分做了标准的修磨预留，实际使用时作业人员可以根据加工材料的硬度调整横刃宽度，硬材料加工时适当保留横刃提升钻尖刚性，软材料加工时修短横刃减小轴向进给力，避免钻孔时工件发生形变。钻柄部分采用直柄结构，适配市面上绝大多数钻夹头的装夹范围，装夹时只要保证夹持长度不小于钻柄直径的1.5倍，就能避免高速旋转时出现甩刀、偏摆的问题，钻体的刃带部分做了等宽设计，既能在钻孔过程中起到导向作用，保证孔的直线度与圆柱度，也能减少钻体和孔壁的摩擦，降低加工过程中的温升。

　　从安装边界来看，这款钻头的全长、刃长、直径参数都符合通用直柄麻花钻的尺寸系列，不需要额外定制专用夹套就能直接在常规钻削设备上使用，加工时只要根据工件材料匹配对应的主轴转速与进给量，比如普通45号钢加工时线速度控制在20-30m/min，铝合金加工时线速度可以提升到60-80m/min，就能获得稳定的加工质量。在实际生产场景里，这类钻头除了常规的机械加工车间使用，在设备维修现场、五金装配工位、钣金加工车间也有很高的使用率，比如设备装配时遇到配钻孔位，不需要复杂的工装，直接装夹在手持钻上就能完成现场作业；针对深孔加工场景，只要配合定期退刀排屑的操作，也能完成深度不超过5倍直径的孔加工，不需要专门定制深孔钻就能满足大部分常规加工需求。

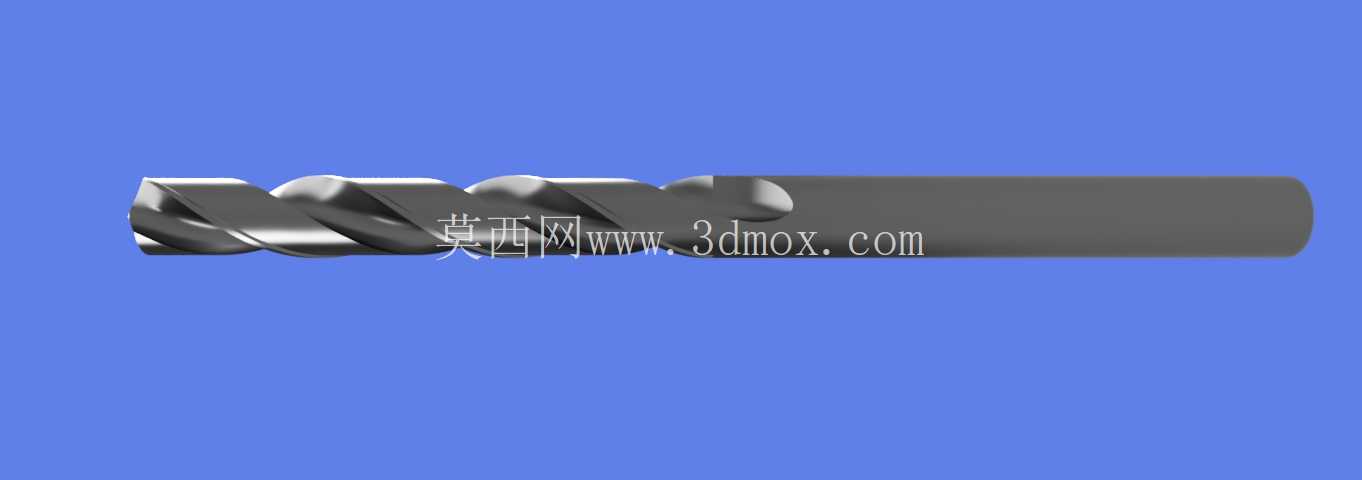

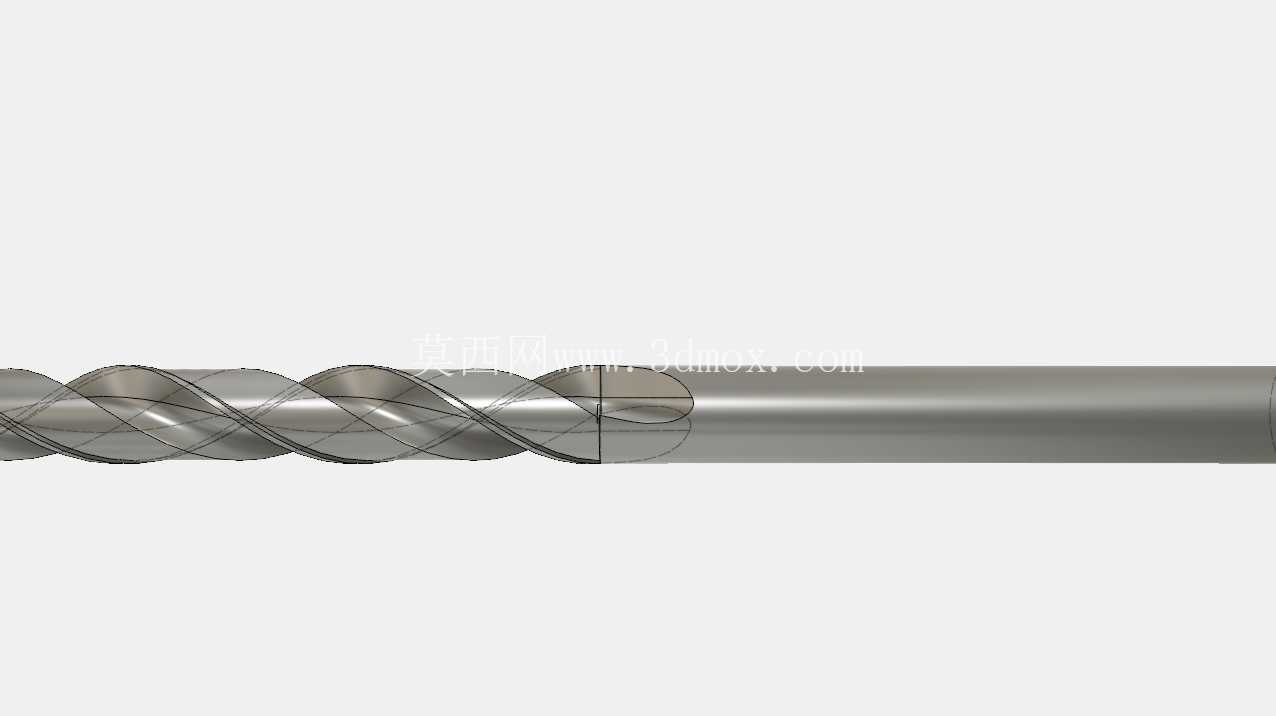

　　设计这款三维模型的时候，完全还原了真实刀具的所有结构细节，螺旋槽的导程、钻尖的后角、刃带的宽度都按照实际加工刀具的参数建模，不管是用来做机加工工艺的动画演示、钻削加工的仿真模拟，还是做机床设备的配套刀具库装配，都能直接适配，不会出现结构错位、尺寸不符的问题。建模过程中特意对刃口部分做了细节处理，没有做过度的简化，能清晰看到主切削刃、副切削刃、横刃的衔接位置，方便刚接触机加工的设计人员理解钻头的切削原理，也能用来做刀具选型的参考比对，核对不同直径钻头的刃长、全长参数，提前规划加工时的Z轴行程，避免出现刀具长度不够、撞机的问题。另外钻体的芯厚设计也做了还原，从钻尖位置向柄部方向芯厚逐渐增加，这个渐变设计是为了提升钻体的整体刚性，在大进给量钻削的时候不会出现钻体折断的问题，很多新手建模的时候容易忽略这个芯厚变化，做成等厚结构，实际加工模拟的时候就会出现刚性不足的偏差，这款模型完全按照真实刀具的芯厚锥度做了还原，能满足各类工程仿真、装配演示的精度要求。
